Installation du capotage de ventilateur

Suivez les instructions de la présente section pour installer le capotage de ventilateur.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
S017
moving parts
ATTENTION
Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps.
Reportez-vous à la section correspondant au capotage de ventilateur à installer :

Installation du capotage du ventilateur (montage sur bureau)​

Procédure

  1. Préparez-vous à cette tâche.
    1. Si le nœud a été installé dans un boîtier, procédez comme suit avant d’installer le capotage de ventilateur (montage sur bureau).
      1. Retirez le capotage de ventilateur (montage en armoire). Voir Retrait d’un capotage de ventilateur (montage en armoire).
      2. Retirez les caches anti-poussière des câbles de la passerelle du ventilateur.

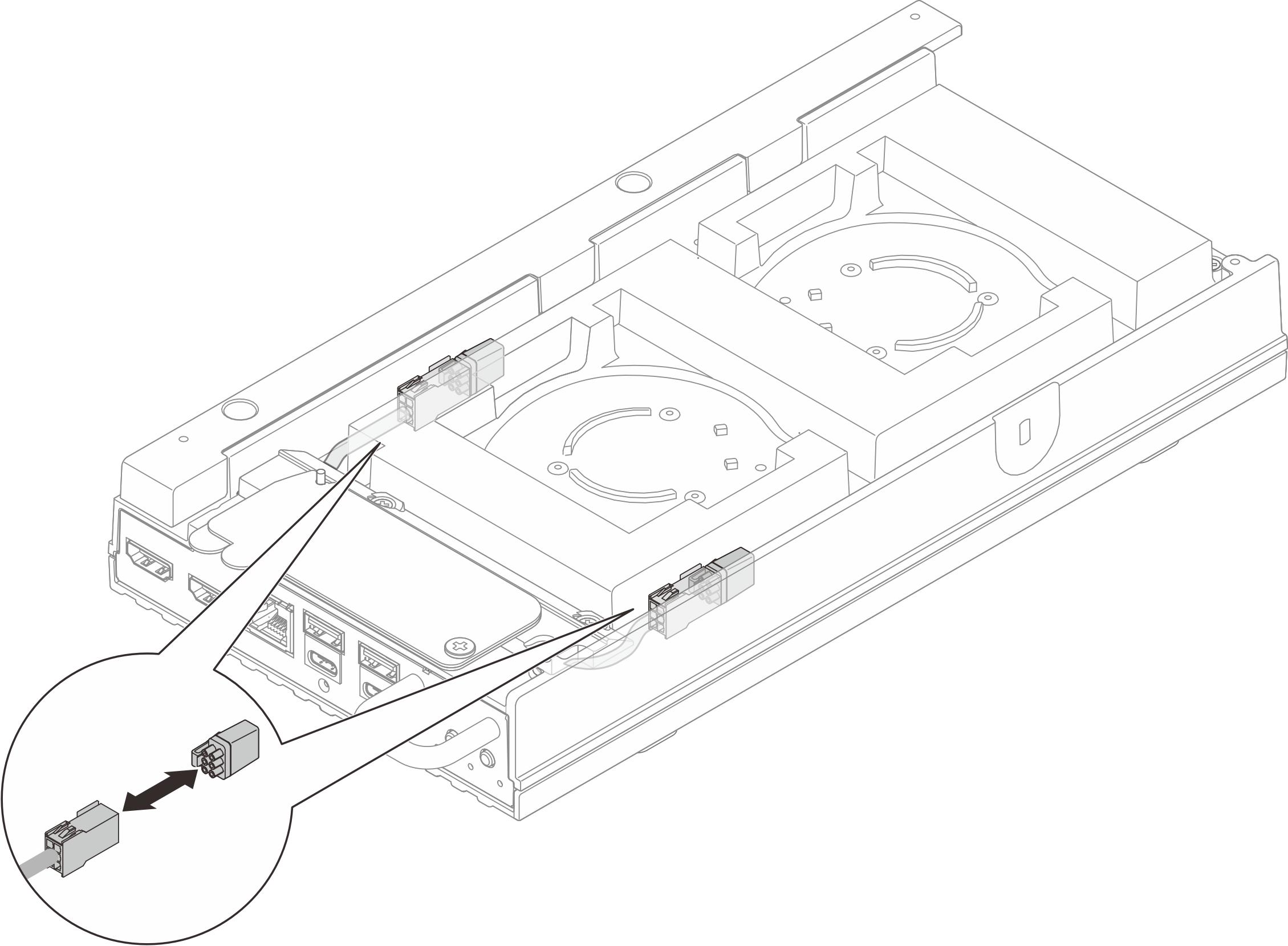

        Figure 1. Retrait des caches du filtre antipoussière du câble de passerelle du ventilateur

      3. Installez les modules ventilateur. Voir Installation d’un module de ventilateur.
  2. Installez le capotage de ventilateur.
    1. Alignez le capotage de ventilateur sur les trous de vis situés sur le nœud, puis placez le capotage de ventilateur sur le nœud.
    2. Serrez les quatre vis afin de fixer le capotage de ventilateur au nœud.

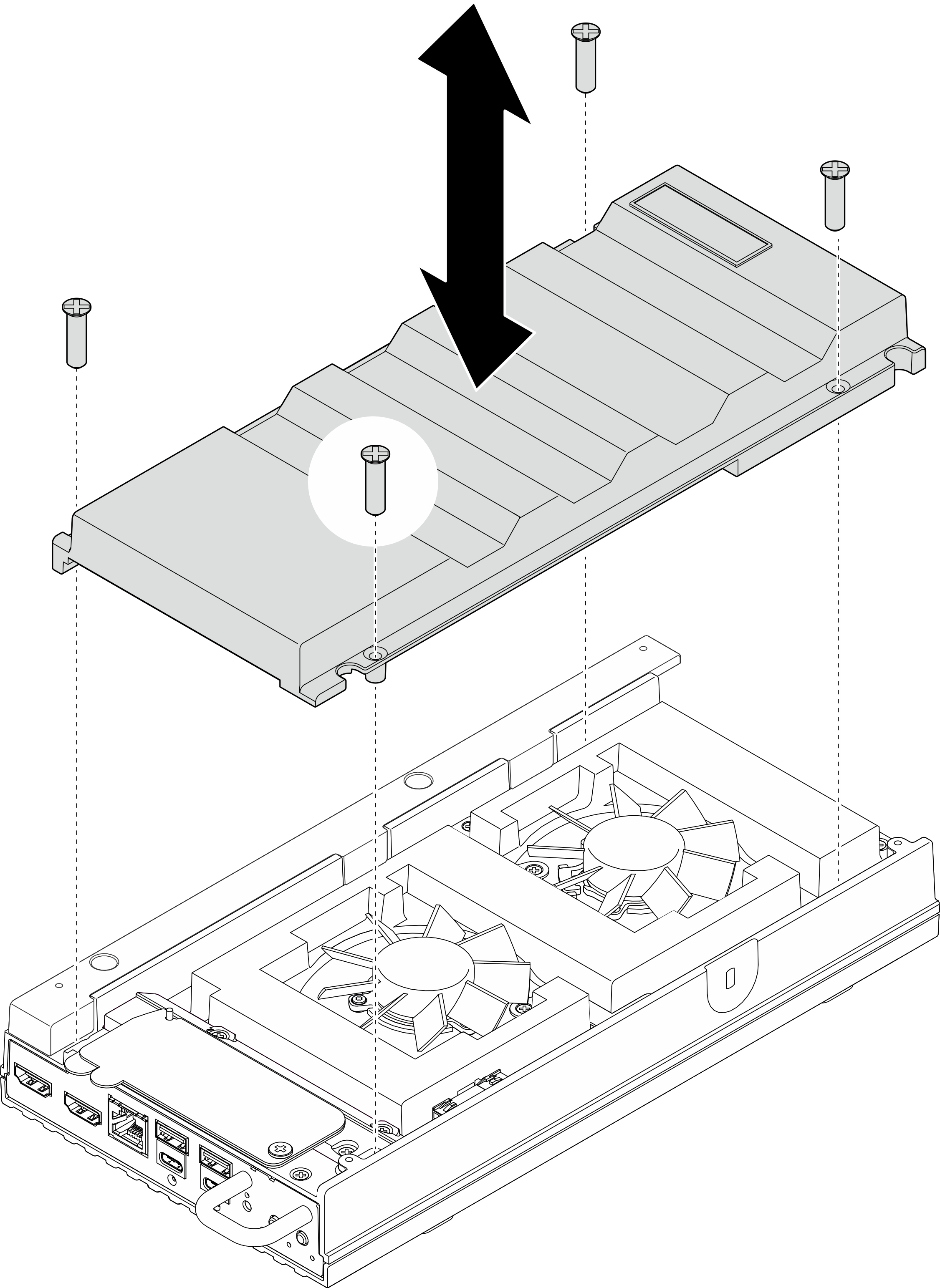

      Figure 2. Installation du capotage de ventilateur

Après avoir terminé

Vidéo de démonstration

Découvrez la procédure sur YouTube

Installation du capotage de ventilateur (montage en armoire)​

Procédure

  1. Préparez-vous à cette tâche.
    1. Si le nœud n’a pas été installé dans un boîtier, procédez comme suit avant d’installer le capotage de ventilateur (montage en armoire).
      1. Retirez le capotage du ventilateur (montage sur bureau). Voir Retrait d’un capotage de ventilateur (montage sur bureau).
      2. Retirez les modules ventilateur. Voir Retrait d’un module de ventilateur.
      3. Installez les cache du filtre anti-poussière du câble du pont du ventilateur sur les câbles du pont du ventilateur.
        Figure 3. Installation des caches du filtre anti-poussière du câble du pont de ventilateur

  2. Installez le capotage de ventilateur.
    1. Alignez le capotage de ventilateur sur les trous de vis situés sur le nœud, puis placez le capotage de ventilateur sur le nœud.
    2. Serrez les deux vis afin de fixer le capotage de ventilateur au nœud.

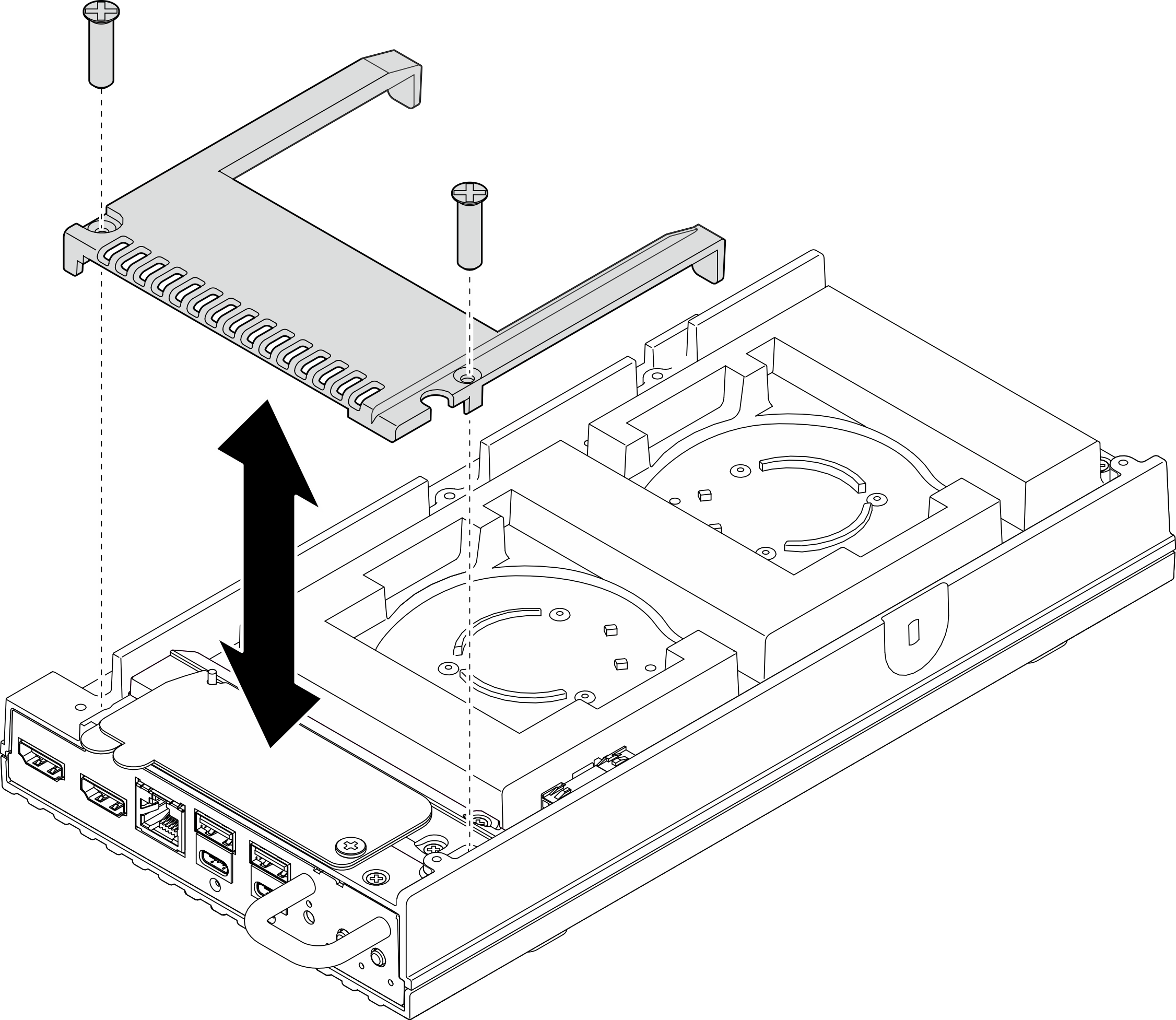

      Figure 4. Installation du capotage de ventilateur

Après avoir terminé

Vidéo de démonstration

Découvrez la procédure sur YouTube
