Installation d’un nœud sur l’armoire

Suivez les instructions énoncées dans cette section pour installer un nœud sur l'armoire.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
R006
No weight on shelf
ATTENTION
Ne placez pas d'objet sur la partie supérieure d'un dispositif monté en armoire sauf s'il est conçu pour être utilisé comme étagère.
Avertissement
Remarque
Pour installer un nœud sur un boîtier déjà présent sur l'armoire, commencez par Installation du nœud dans le boîtier.

Installation du boîtier dans l’armoire

Procédure

  1. Retirez les glissières internes des glissières intermédiaires.

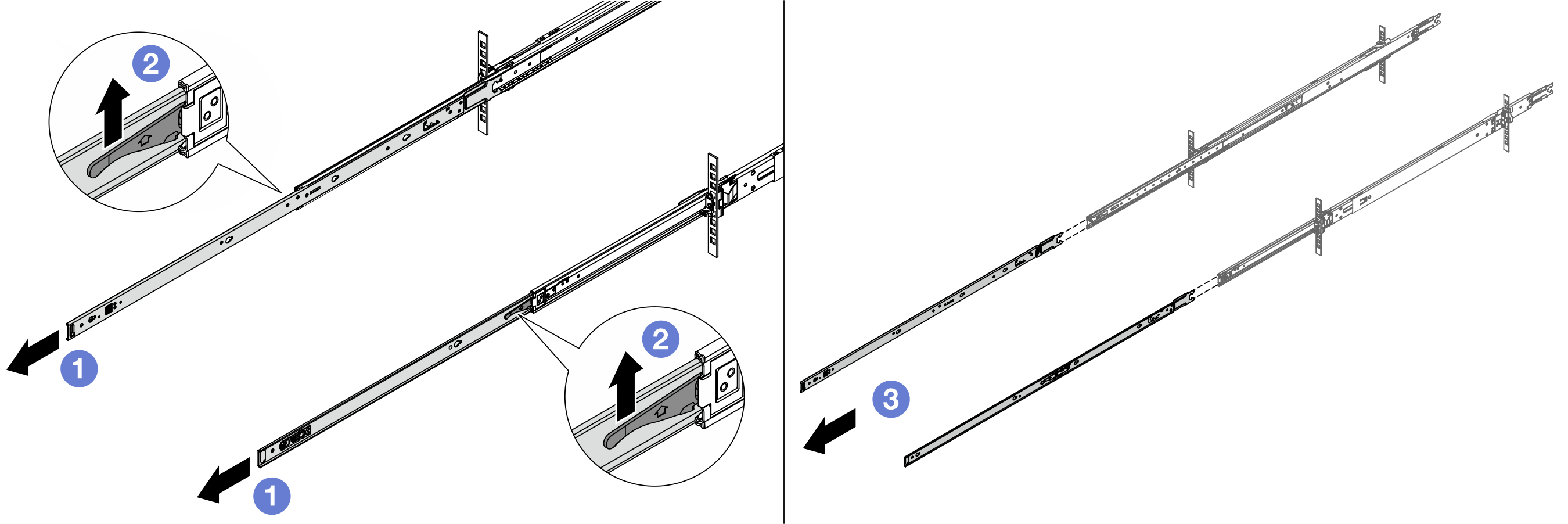

    Figure 1. Retrait des glissières internes

    1. Étendez les glissières internes.
    2. Poussez les taquets vers le haut pour dégager les glissières internes des glissières intermédiaires.
    3. Retirez les glissières internes.
  2. Alignez les emplacements de la glissière interne sur les broches en T correspondantes, situées sur le côté du boîtier. Ensuite, faites coulisser la glissière interne vers l’avant, jusqu’à ce que les broches en T s’enclenchent.
    Remarque
    1. Assurez-vous que le tampon « Front » est bien orienté vers l’avant lors de l’assemblage des glissières internes au boîtier.

    2. Les inscriptions « L » et « R » indiquent la gauche et la droite des glissières.

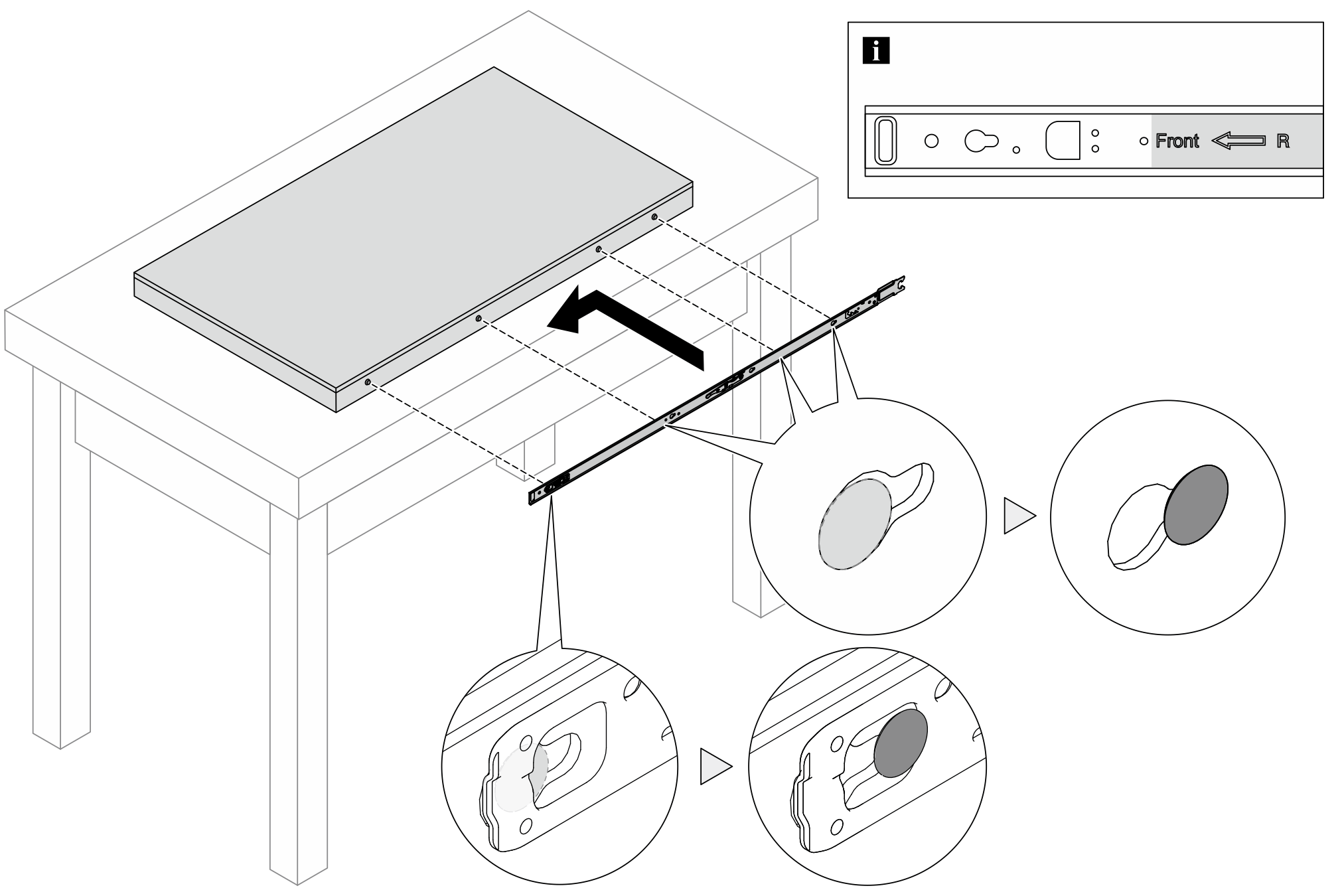

    Figure 2. Installation d’une glissière interne sur le boîtier

  3. Répétez l’étape précédente sur l’autre glissière.

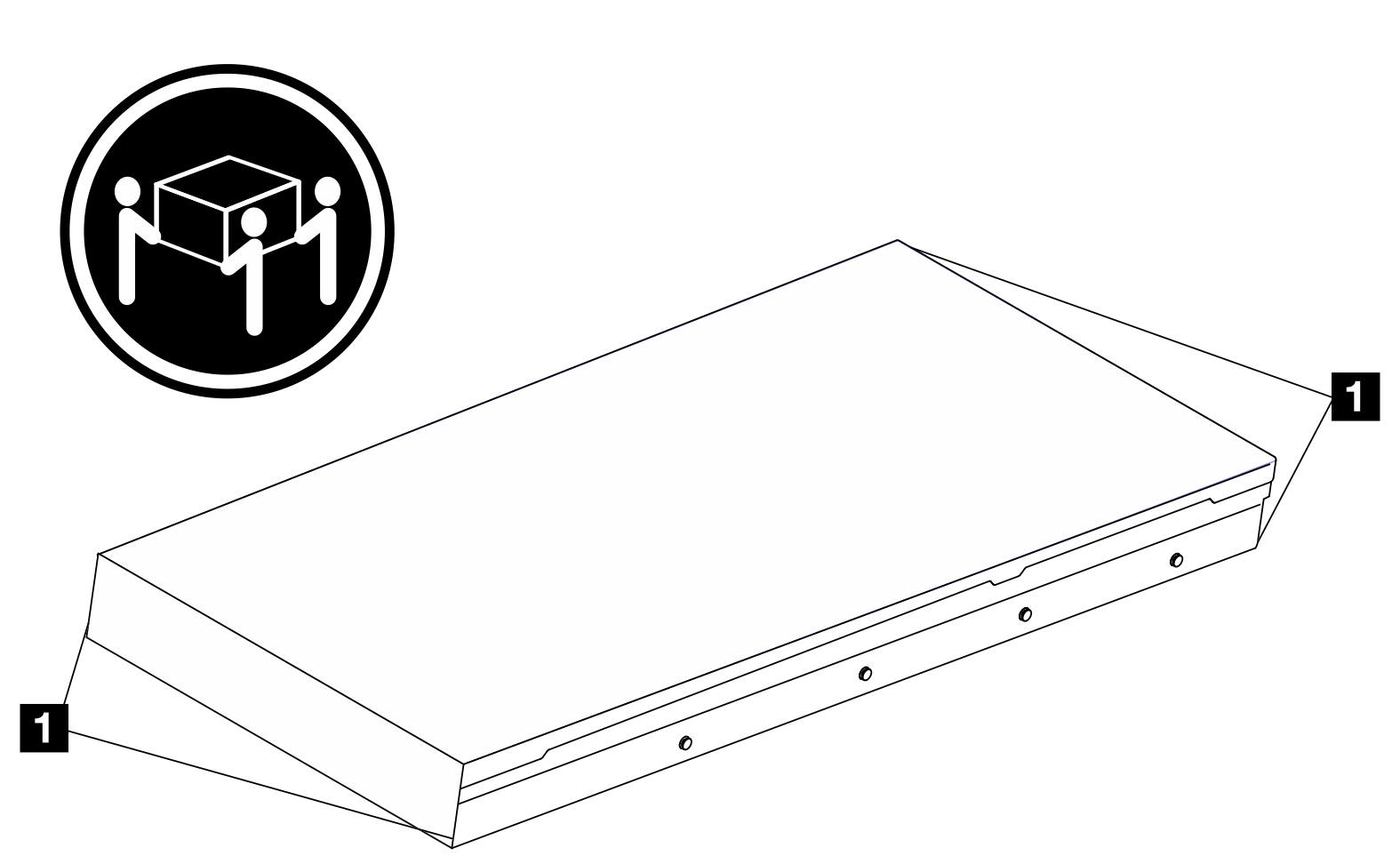

  4. Soulevez minutieusement le boîtier.
  5. Installation du boîtier dans l’armoire. Alignez les deux extrémités arrière des glissières internes sur les ouvertures des glissières intermédiaires. Ensuite, assurez-vous que les deux paires de glissières sont bien alignées.
    Remarque
    Avant d’installer les glissières internes sur les glissières intermédiaires, assurez-vous que les dispositifs de retenue à clapet sphérique des deux côtés atteignent bien la position la plus externe. Si ces dispositifs de retenue ne sont pas dans la bonne position, faites-les coulisser vers l’avant jusqu’à la butée.

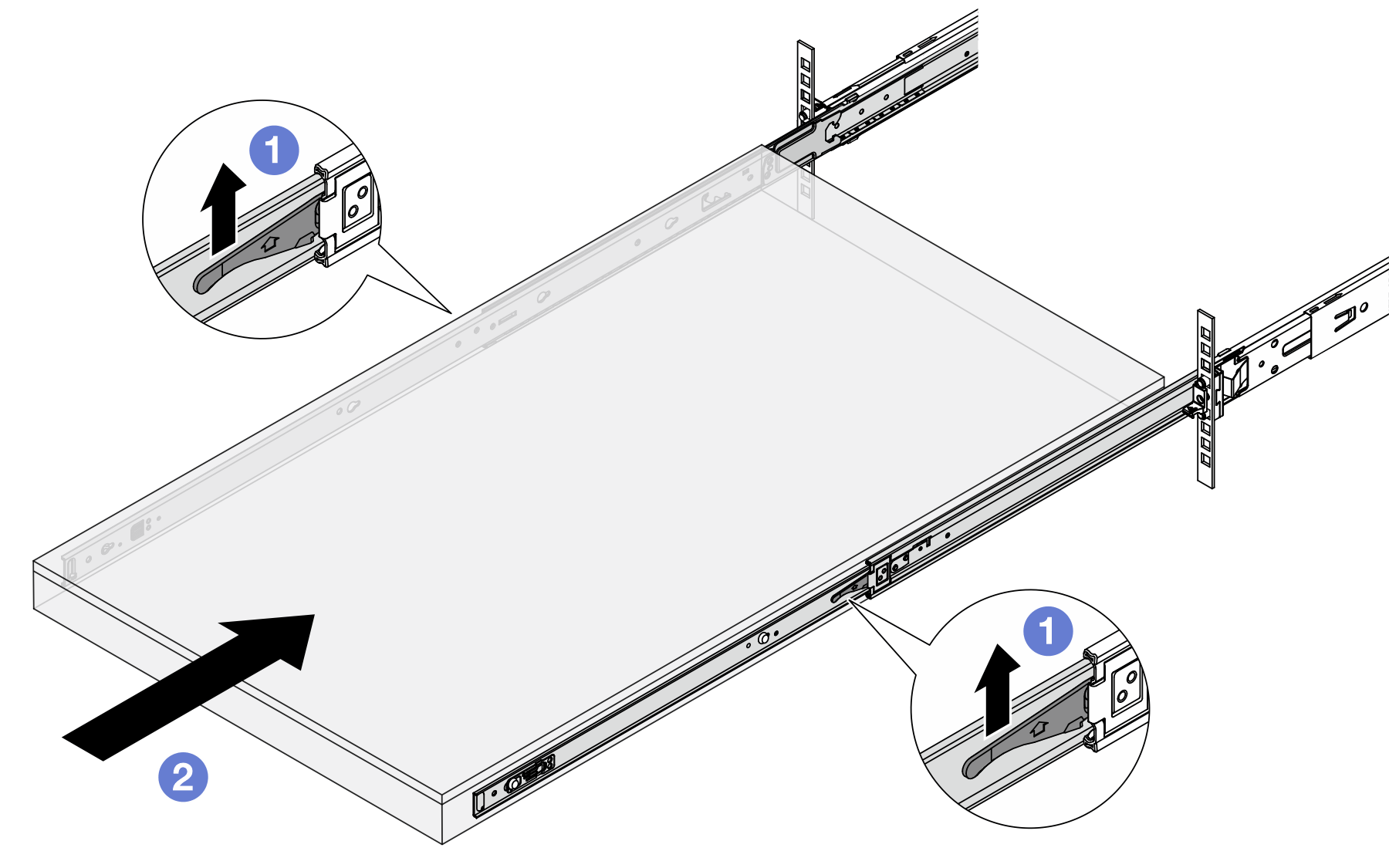

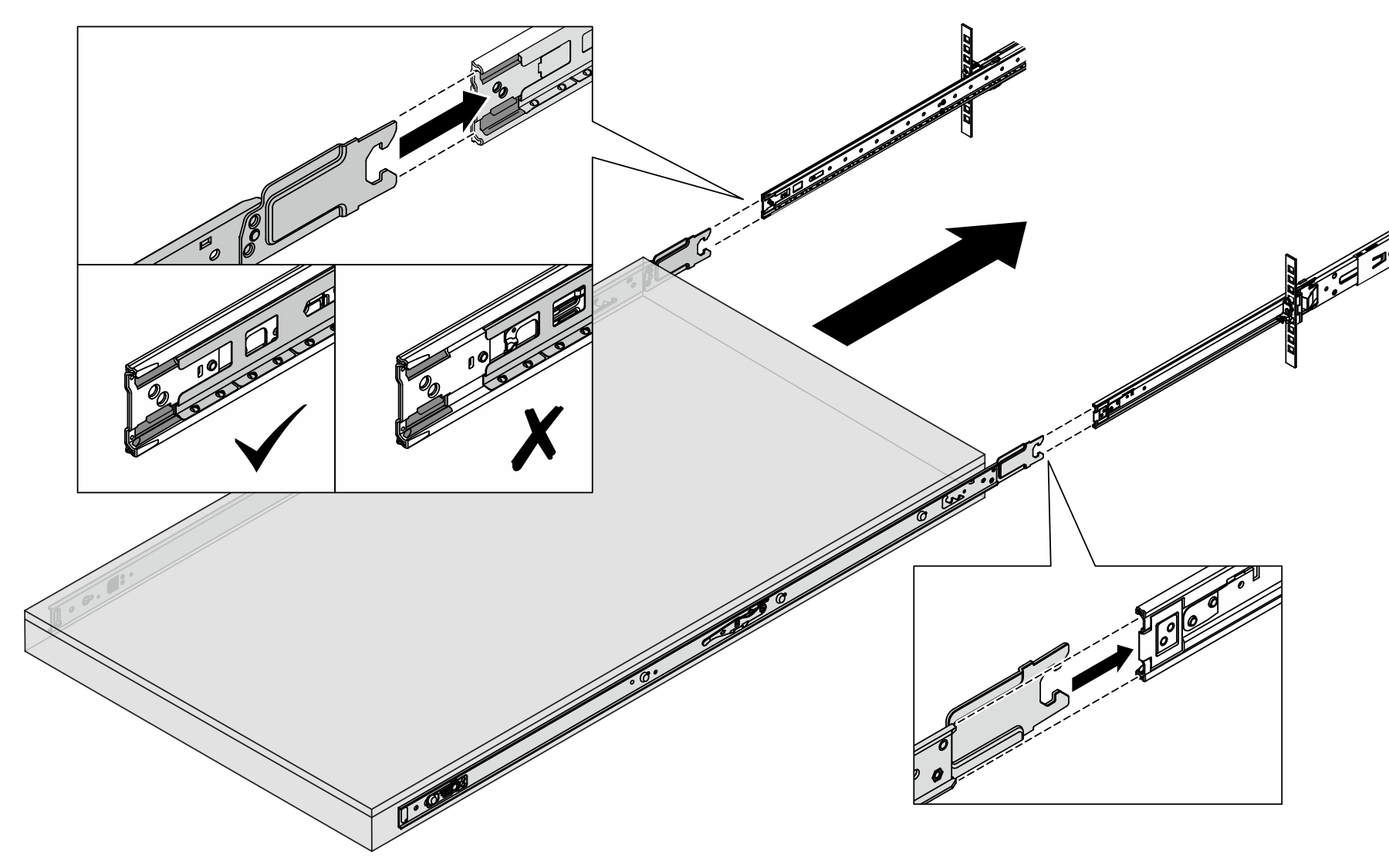

    Figure 3. Installation du boîtier

  6. Soulevez les loquets de verrouillage afin de faire coulisser le boîtier à l’intérieur.

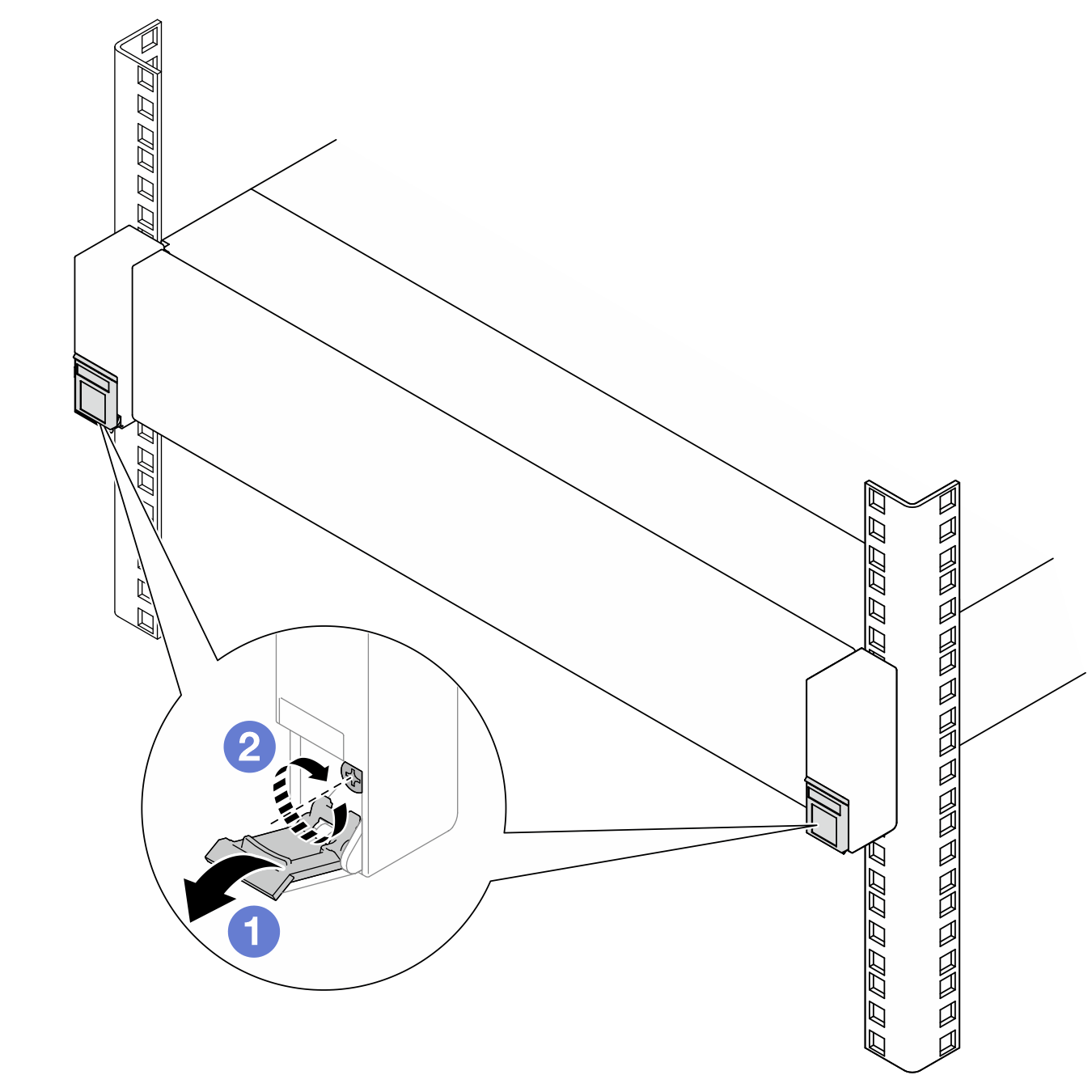

    Figure 4. Verrouillage des loquets

    1. Soulevez les loquets de verrouillage des deux côtés.
    2. Poussez complètement le boîtier dans l’armoire, jusqu’à ce que les deux loquets se verrouillent et qu’un clic se fasse entendre.
  7. Fixez le boîtier à l’armoire.
    1. Fixez le boîtier à l’avant de l’armoire. Serrez les deux vis moletées situées sur les taquets d’armoire.
      Figure 5. Fixation du boîtier à l’avant de l’armoire

      • Renversez les caches des loquets de l’armoire.
      • Serrez les vis afin de fixer le boîtier.

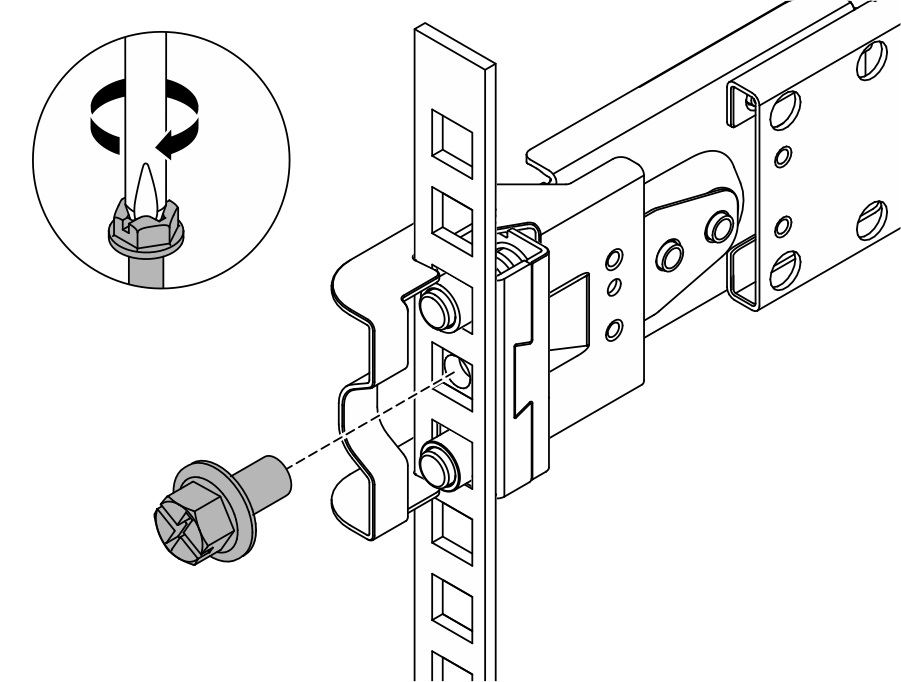

    2. (En option) Si l’armoire est expédiée avec des boîtiers ou placée dans une zone sujette aux vibrations, installez une vis M6 sur chacune des glissières afin de fixer le boîtier à l’arrière de l’armoire.
      Figure 6. Fixation du boîtier à l’arrière de l’armoire

Installation du nœud dans le boîtier

Procédure

  1. Préparez-vous à cette tâche.
    1. Assurez-vous que les adaptateurs d’alimentation sont bien installés dans le boîtier. Pour installer les adaptateurs d’alimentation, reportez-vous à Installation d’un adaptateur d’alimentation (montage en armoire).
    2. Retirez le carter central.

      Retrait du carter supérieur central du boîtier 1U2N

      • Desserrez les six vis imperdables sur le capot supérieur central.
      • Soulevez le carter supérieur central pour le retirer du boîtier et placez-le sur une surface propre et plane.
      Figure 7. Retrait du carter supérieur central du boîtier 1U2N

      Retrait du carter supérieur central du boîtier 1U3N

      • Desserrez les huit vis imperdables sur le capot supérieur central.
      • Soulevez le carter supérieur central pour le retirer du boîtier et placez-le sur une surface propre et plane.
      Figure 8. Retrait du carter supérieur central du boîtier 1U3N

    3. Retirez la grille d’aération. Pincez la grille d’aération au niveau des points de contact bleus, puis soulevez-la avec précaution hors du boîtier.
      Figure 9. Retrait de la grille d’aération du boîtier 1U2N

      Figure 10. Retrait de la grille d’aération du boîtier 1U3N

    4. Si le nœud n’a pas déjà été installé dans le boîtier, procédez comme suit avant de l’installer dans le boîtier :
      1. Retirez le capotage de ventilateur (montage sur bureau) du nœud. Voir Retrait d’un capotage de ventilateur.
      2. Retirez les modules ventilateur du nœud. Voir Retrait d’un module de ventilateur. Sinon, il risque d’interférer avec la partie supérieure du boîtier.
      3. Installez le capotage de ventilateur (montage en armoire) sur le nœud. Voir Installation du capotage de ventilateur.
      4. Changez le type de machine pour assurer un fonctionnement correct. Voir Modification du type de machine pour son fonctionnement dans un boîtier (technicien certifié uniquement).
  2. Si un obturateur de nœud est installé dans la baie de nœuds, retirez-le en premier.
    1. Desserrez les deux vis qui maintiennent l'obturateur de nœud.
    2. Retirez l'obturateur de nœud de la baie de nœud. Rangez l'obturateur de nœud en lieu sûr pour une utilisation future.
    Figure 11. Retrait de l’obturateur de nœud

  3. Faites coulisser le nœud dans la baie de nœud jusqu’à ce qu’elle s’enclenche.

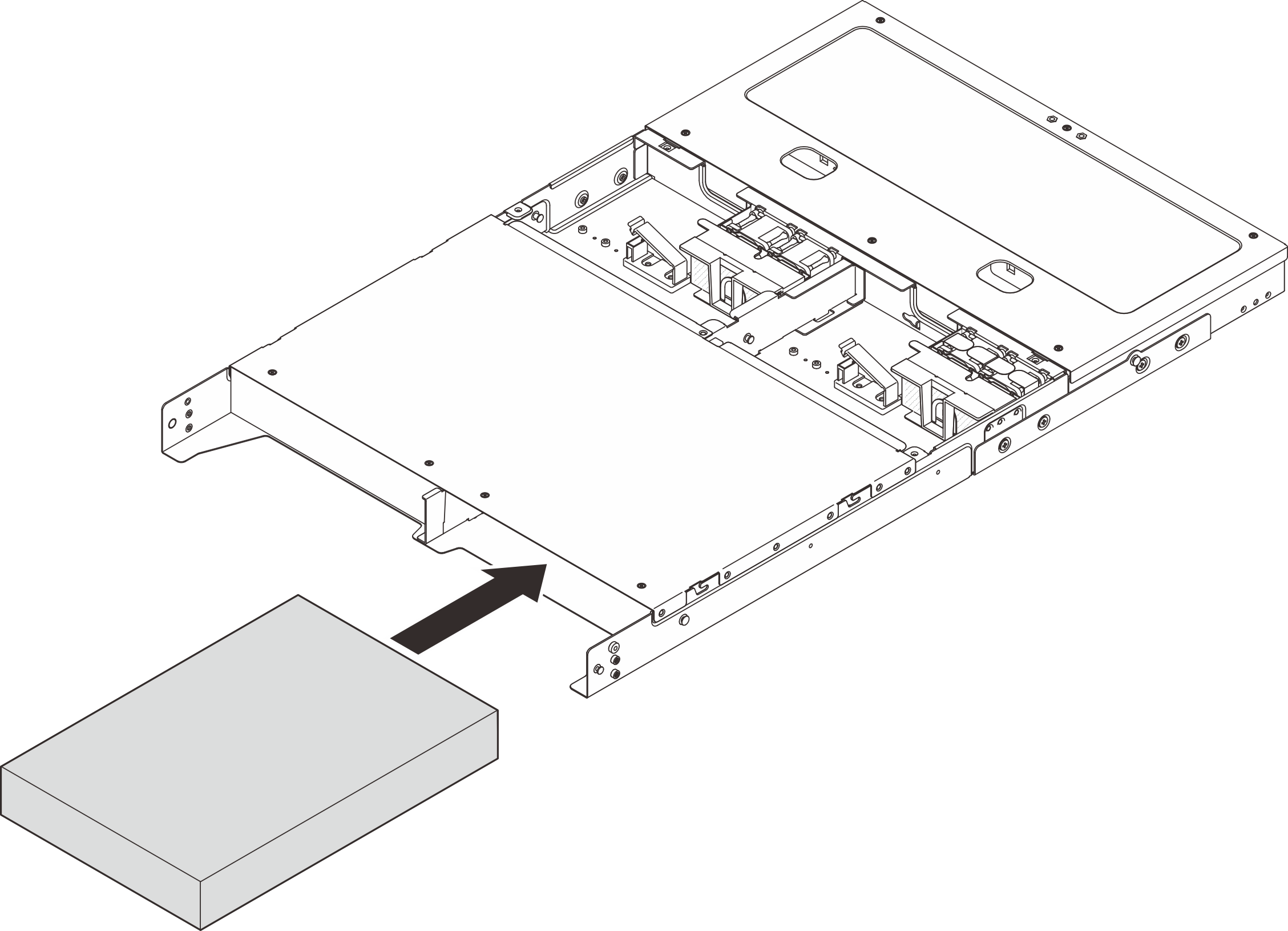

    Figure 12. Installation du nœud

  4. (Facultatif) Si le boîtier ne comporte qu'un seul nœud installé, installez un obturateur de nœud dans la baie de nœud vacante.
    1. Insérez l'obturateur de nœud dans la baie de nœud.
    2. Fixez l’obturateur de nœud à l’aide des deux vis.
    Figure 13. Installation de l'obturateur de nœud

  5. Assurez-vous que les câbles à brancher à l’arrière du nœud sont bien acheminés dans le boîtier. Voir Guide de cheminement interne des câbles du boîtier ThinkEdge SE100.
  6. Connectez tous les câbles au nœud. Procédez comme suit pour connecter le cordon d’alimentation à l’adaptateur d’alimentation :
    1. Alignez les trous de vis et branchez le câble d’alimentation sur le nœud.
    2. Serrez la vis et assurez-vous que le câble d’alimentation est bien verrouillé.
      Remarque
      Pour connecter l’adaptateur d’alimentation au nœud, le boîtier 1U2N nécessite deux câbles d’alimentation USB-C pour un adaptateur d’alimentation, et le boîtier 1U3N nécessite trois câbles d’alimentation USB-C pour un adaptateur d’alimentation. Branchez le câble d’alimentation supplémentaire sur l’adaptateur d’alimentation installé dans le boîtier 1U3N. Pour plus de détails sur le cheminement des câbles, voir Guide de cheminement interne des câbles du boîtier ThinkEdge SE100.
      Figure 14. Installation du cordon d’alimentation

Après avoir terminé

  1. Installez la grille d’aération. Alignez la grille d’aération sur la broche de guidage du boîtier. Ensuite, abaissez la grille d’aération jusqu’à ce qu’elle soit bien en place.
    Figure 15. Installation de la grille d’aération dans le boîtier 1U2N

    Figure 16. Installation de la grille d’aération dans le boîtier 1U3N

  2. Installez le carter supérieur central.
    • Installation du carter supérieur central du boîtier 1U2N

      1. Placez le carter supérieur central sur le dessus du boîtier, les deux côtés alignés.
      2. Serrez les six vis imperdables pour fixer le carter supérieur central.
      Figure 17. Installation du carter supérieur central du boîtier 1U2N

    • Installation du carter supérieur central du boîtier 1U3N

      1. Placez le carter supérieur central sur le dessus du boîtier, les deux côtés alignés.
      2. Serrez les huit vis imperdables pour fixer le carter supérieur central.
      Figure 18. Installation du carter supérieur central du boîtier 1U3N

  3. Le cas échéant, installez la traverse dans le boîtier.
    1. Alignez la traverse sur les trous de vis du boîtier. Ensuite, abaissez la traverse sur le boîtier. Assurez-vous que tous les câbles sont correctement acheminés sous la traverse.
    2. Serrez les deux vis imperdables pour fixer la traverse.
    Figure 19. Installation de la traverse

  4. Le cas échéant, installez le carter supérieur arrière.
    1. Placez le carter supérieur arrière sur le dessus du boîtier, les deux côtés alignés.
    2. Serrez les six vis imperdables pour fixer le carter supérieur arrière.
    Figure 20. Installation du carter supérieur arrière

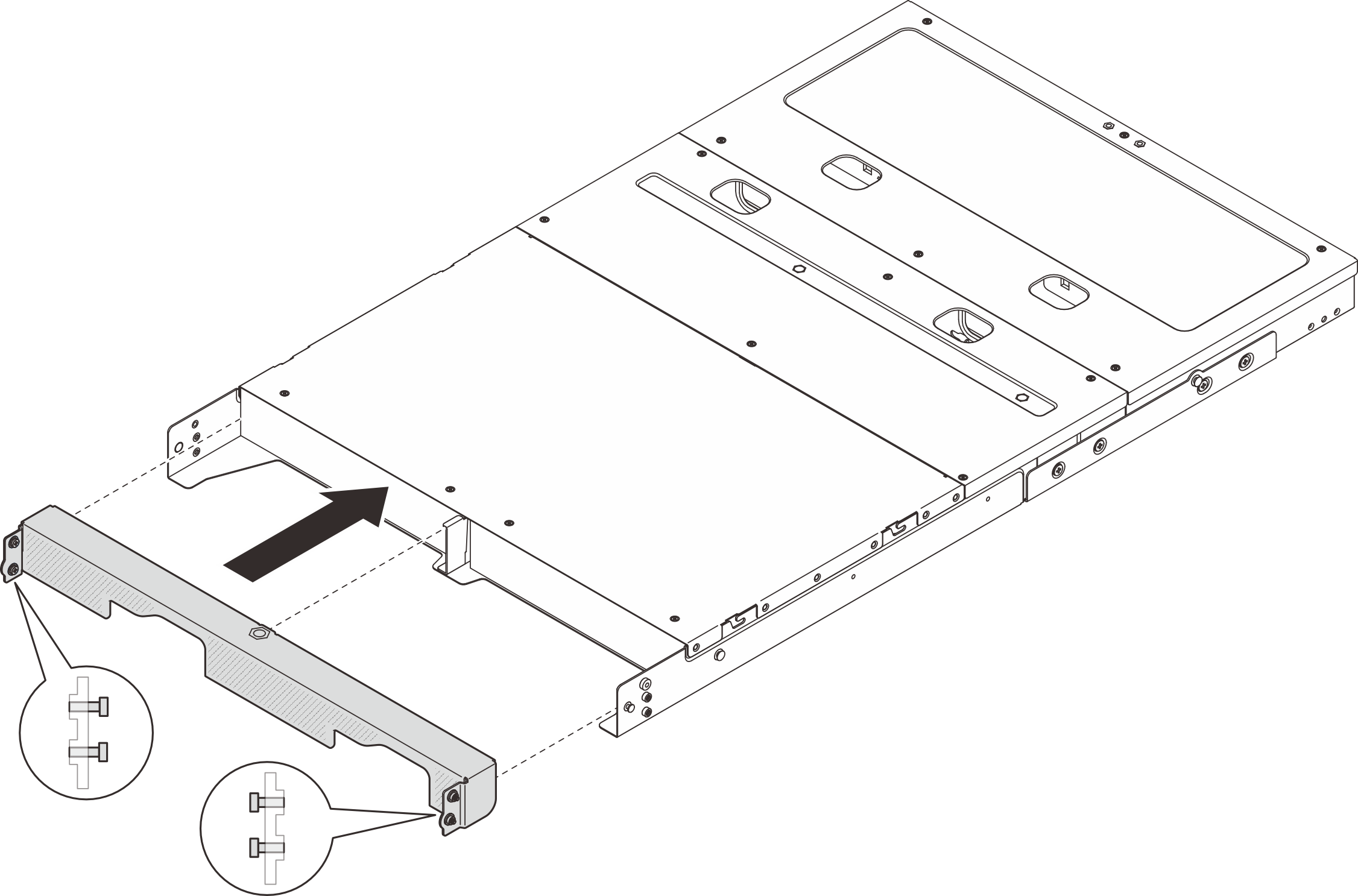

Installation du support de transport dans le boîtier

Avertissement
Lorsque le support de transport est installé, les connecteurs à l’avant du nœud ne sont pas accessibles. Veillez à suivre la procédure suivante avant d’installer le support de transport :
  1. Branchez tous les câbles externes nécessaires sur le nœud.

  2. Mettez le serveur et les périphériques sous tension. Pour plus d’informations, voir Mise sous tension du serveur.

Procédure

  1. Appuyez sur les vis imperdables situées sur le côté du support de transport, comme illustré, puis poussez le support de transport vers le boîtier jusqu’à ce qu’il soit bien fixé.
    Figure 21. Installation du support de transport

  2. Fixez les quatre vis imperdables des deux côtés du support de transport.
    Figure 22. Serrage des vis
