ติดตั้งโหนดในแร็ค

ขั้นตอน

1. ถอดรางด้านในออกจากรางชุดกลาง

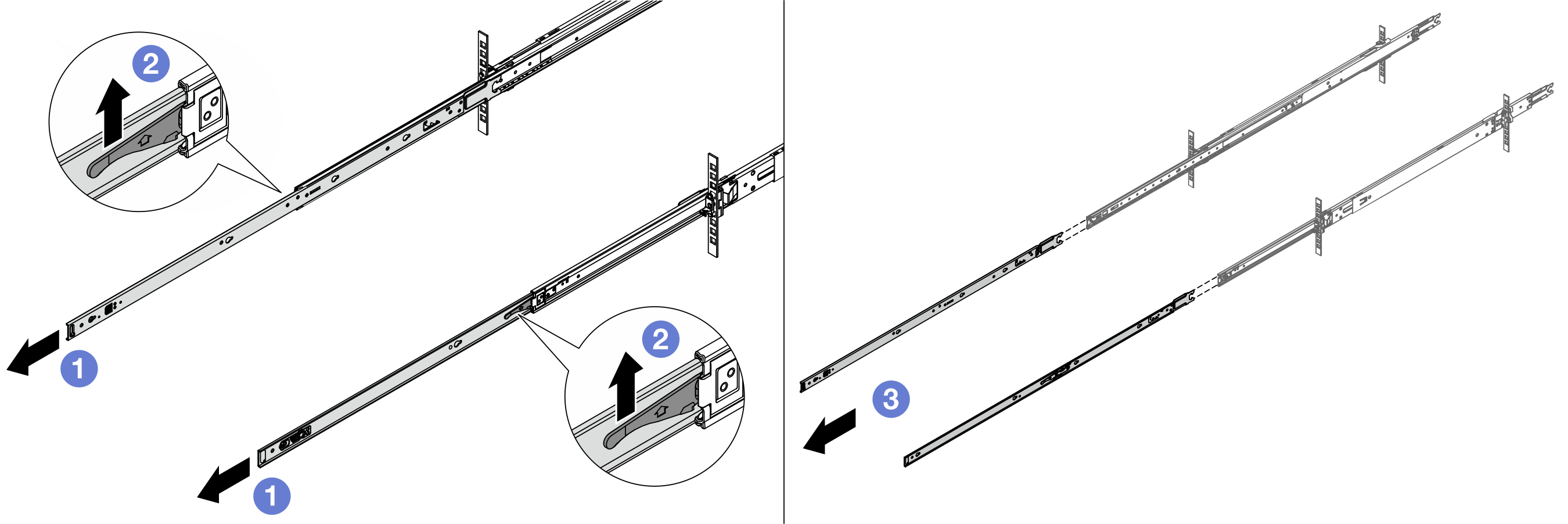

   รูปที่ 1. การถอดรางด้านใน






   1. ขยายรางด้านใน
   2. ดันสลักขึ้นเพื่อปลดรางด้านในออกจากรางตรงกลาง
   3. ถอดรางด้านในออก
2. จัดตำแหน่งช่องเสียบบนรางด้านในให้ตรงกับหมุดรูปตัว T ที่สอดคล้องกันที่ด้านข้างของช่องใส่ จากนั้นเลื่อนรางด้านในไปข้างหน้าจนกว่าหมุดรูปตัว T จะล็อคเข้าที่
   หมายเหตุ

   1. ตรวจสอบให้แน่ใจว่าตราประทับ “Front” หันไปทางด้านหน้าเสมอเมื่อประกอบรางด้านในเข้ากับช่องใส่

   2. ตราประทับ “L” และ “R” ระบุด้านซ้ายและด้านขวาของราง

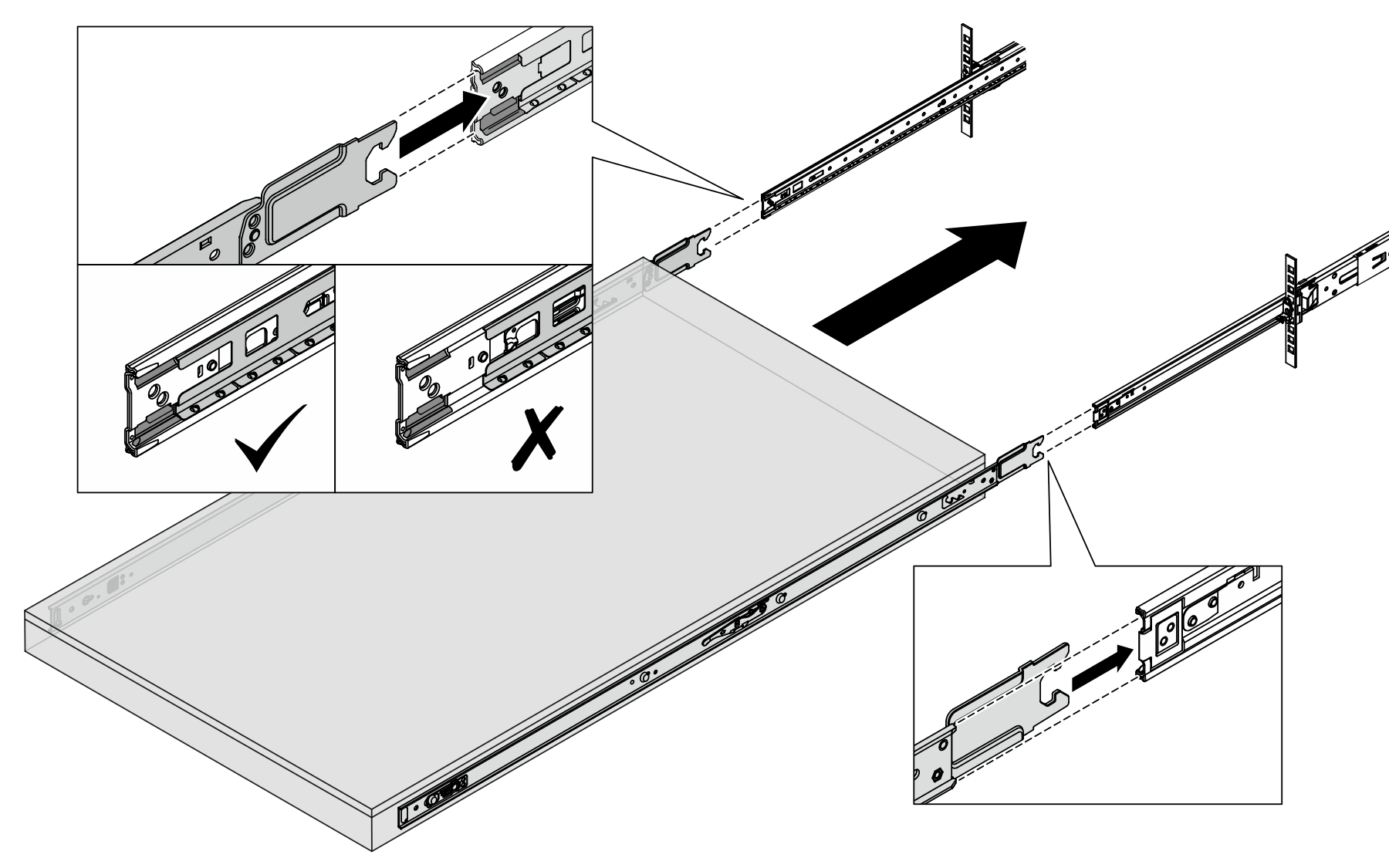

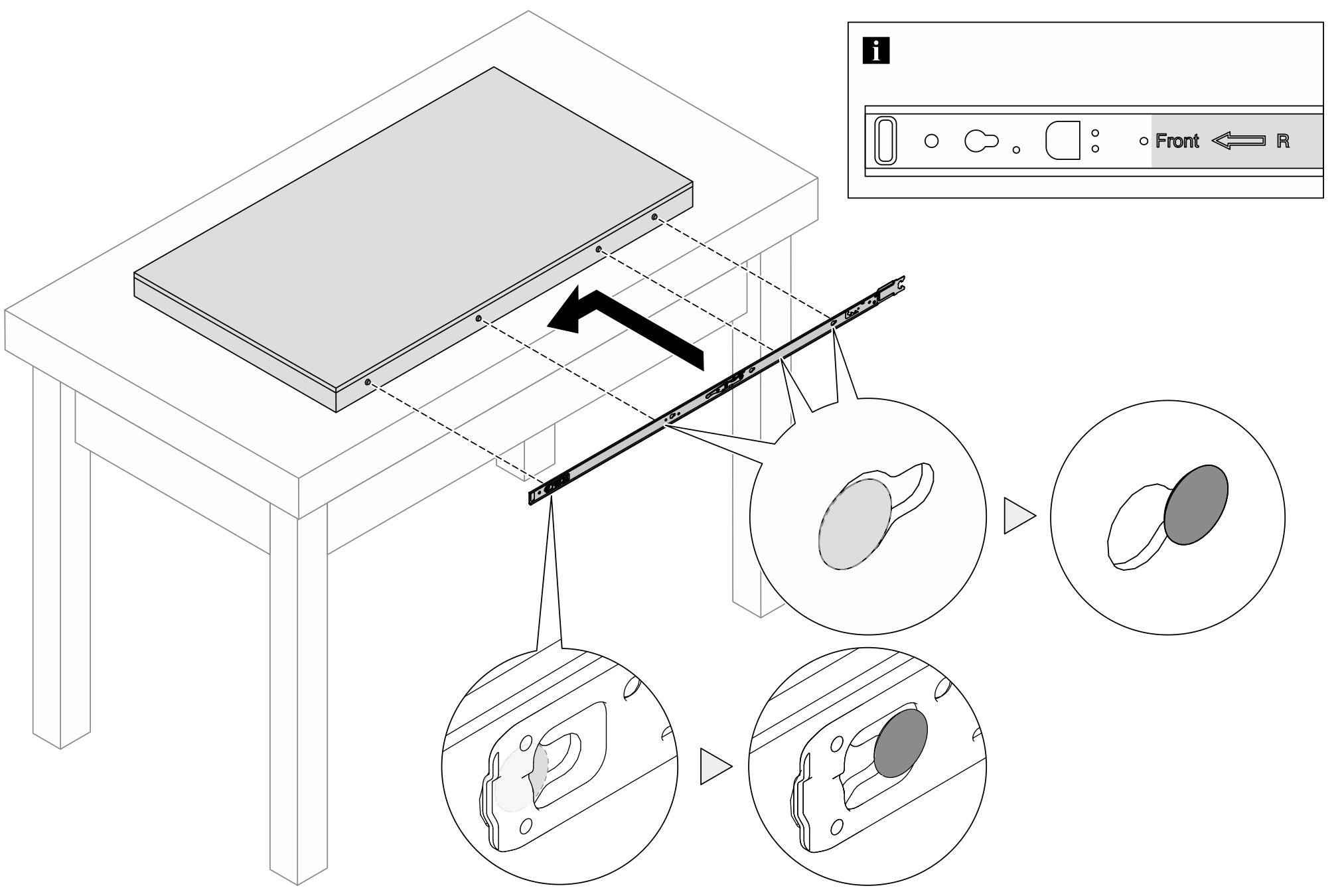

   รูปที่ 2. การติดตั้งรางด้านในเข้ากับช่องใส่






3. ทำซ้ำขั้นตอนก่อนหน้านี้กับรางอีกรางหนึ่ง
4. ยกช่องใส่ขึ้นอย่างระมัดระวัง
5. ติดตั้งช่องใส่ในแร็ค จัดแนวปลายทั้งสองด้านของรางด้านในให้ตรงกับช่องในรางชุดกลาง และตรวจดูให้แน่ใจว่ารางทั้งสองอยู่ในตำแหน่งที่ตรงกันอย่างถูกต้อง
   หมายเหตุ

   ก่อนติดตั้งรางด้านในเข้ากับรางตรงกลาง ตรวจสอบให้แน่ใจว่าตัวยึดลูกบอลทั้งสองด้านอยู่ในตำแหน่งที่อยู่นอกสุด หากตัวยึดอยู่ในตำแหน่งที่ไม่ดี ให้เลื่อนไปด้านหน้าจนกว่าจะหยุด

   รูปที่ 3. การติดตั้งช่องใส่






6. ยกสลักล็อคขึ้นเพื่อเลื่อนช่องใส่เข้าที่

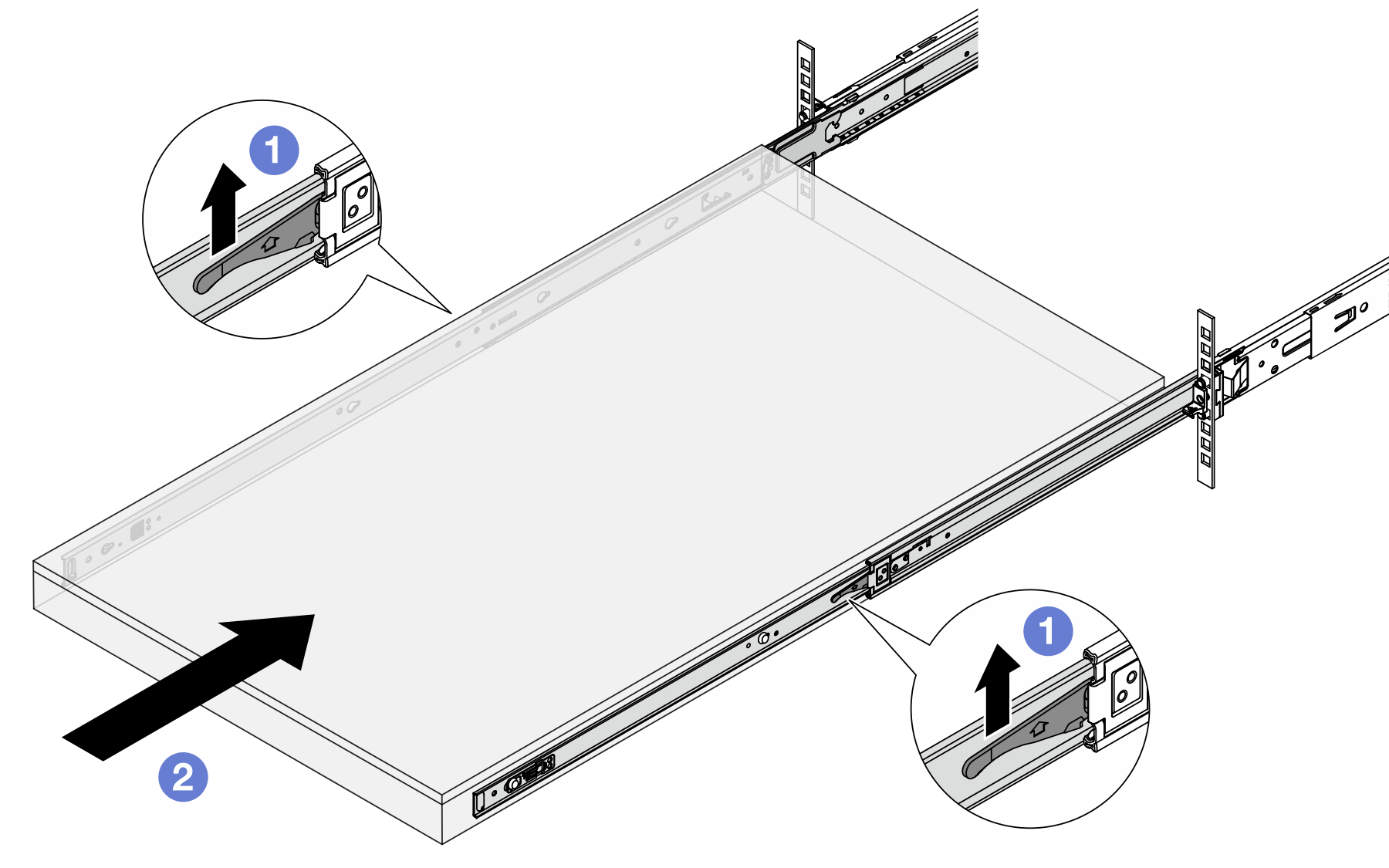

   รูปที่ 4. สลักล็อค






   1. ยกสลักล็อคทั้งสองข้าง
   2. ดันช่องใส่เข้าไปในแร็คจนเข้าที่ จนกระทั่งสลักทั้งสองจะล็อคเข้าที่
7. ยึดช่องใส่ในแร็ค
   1. ยึดช่องใส่เข้ากับด้านหน้าของแร็ค ขันสกรู 2 ตัวที่อยู่บนสลักแร็คให้แน่น

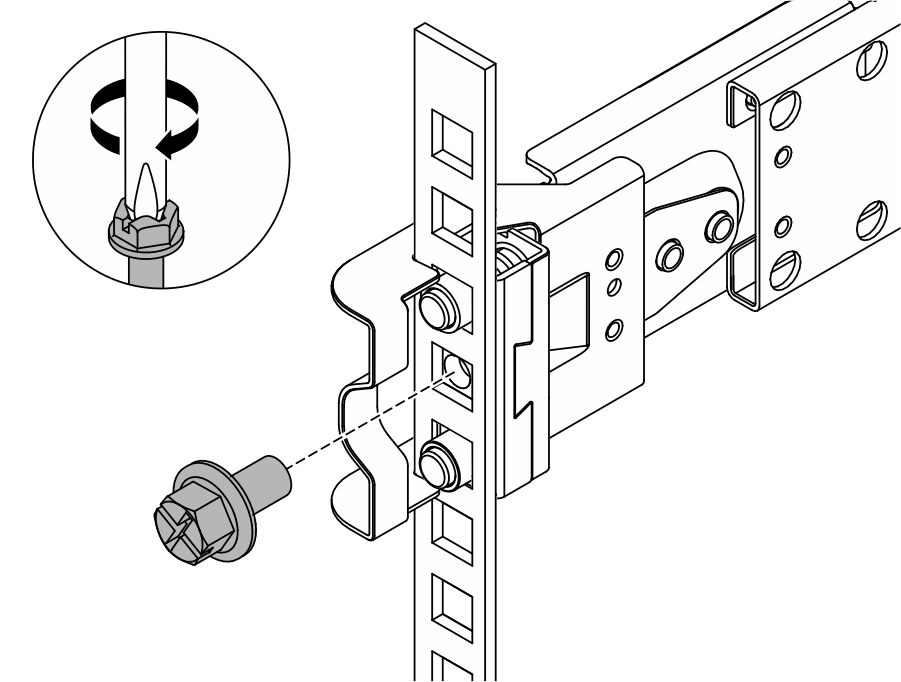

      รูปที่ 5. การยึดช่องใส่เข้ากับด้านหน้าของแร็ค






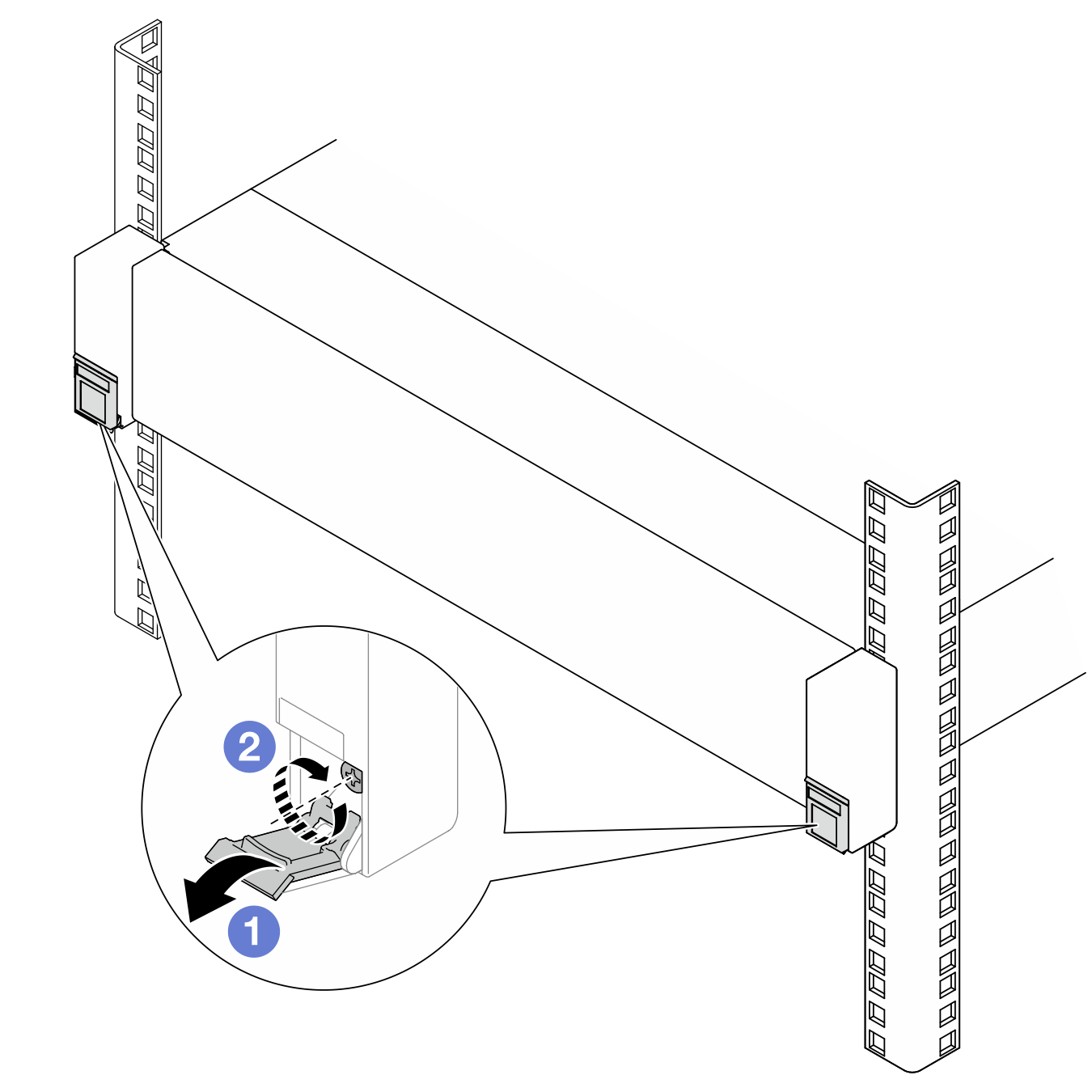

      • พลิกฝาครอบบนสลักแร็คลง
      • ขันสกรูให้แน่นเพื่อยึดช่องใส่
   2. (ไม่บังคับ) หากแร็คจัดส่งมาพร้อมกับช่องใส่หรือวางไว้ในพื้นที่ที่เสี่ยงต่อการสั่นสะเทือน ให้ติดตั้งสกรู M6 หนึ่งตัวกับรางแต่ละตัวเพื่อยึดช่องใส่เข้ากับด้านหลังของแร็ค
      รูปที่ 6. การยึดช่องใส่ไว้ที่ด้านหลังของแร็ค







ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ตรวจสอบให้แน่ใจว่าได้ติดตั้งอุปกรณ์แปลงไฟในช่องใส่อย่างถูกต้อง ในการติดตั้งอุปกรณ์แปลงไฟ โปรดดู ติดตั้งอุปกรณ์แปลงไฟ (ติดตั้งบนแร็ค)
   2. ถอดฝาครอบตรงกลาง

      ถอดฝาครอบด้านบนตรงกลางของช่องใส่ 1U2N

      • คลายสกรูยึดทั้งหกตัวบนฝาครอบด้านบนตรงกลาง
      • ยกฝาครอบด้านบนตรงกลางออกจากช่องใส่และวางไว้บนพื้นผิวที่เรียบและสะอาด

      รูปที่ 7. การถอดฝาครอบด้านบนตรงกลางของช่องใส่ 1U2N



      ถอดฝาครอบด้านบนตรงกลางของช่องใส่ 1U3N

      • คลายสกรูยึดทั้งแปดตัวบนฝาครอบด้านบนตรงกลาง
      • ยกฝาครอบด้านบนตรงกลางออกจากช่องใส่และวางไว้บนพื้นผิวที่เรียบและสะอาด

      รูปที่ 8. การถอดฝาครอบด้านบนตรงกลางของช่องใส่ 1U3N


   3. ถอดแผ่นกั้นลม บีบแผ่นกั้นลมที่จุดสัมผัสสีน้ำเงิน และค่อยๆ ยกแผ่นกั้นลมออกจากช่องใส่
      รูปที่ 9. การถอดแผ่นกั้นลมออกจากช่องใส่ 1U2N



      รูปที่ 10. การถอดแผ่นกั้นลมออกจากช่องใส่ 1U3N


   4. หากไม่ได้ติดตั้งโหนดในช่องใส่ก่อนหน้านี้ ก่อนที่จะติดตั้งโหนดเข้ากับช่องใส่ ให้ทำตามขั้นตอนต่อไปนี้:
      1. ถอดฝาครอบพัดลมแบบติดตั้งบนโต๊ะออกจากโหนด โปรดดู ถอดฝาครอบพัดลม
      2. ถอดโมดูลพัดลมออกจากโหนด โปรดดู ถอดโมดูลพัดลม มิฉะนั้นอาจจะไปรบกวนด้านบนของช่องใส่ได้
      3. ติดตั้งฝาครอบพัดลมแบบติดตั้งบนแร็คเข้ากับโหนด โปรดดู ติดตั้งฝาครอบพัดลม
      4. เปลี่ยนประเภทเครื่องเพื่อการทำงานที่เหมาะสม โปรดดู เปลี่ยนประเภทเครื่องในการดําเนินการในช่องใส่ (เฉพาะช่างเทคนิคที่ได้รับการอบรมเท่านั้น)
2. หากมีการติดตั้งแผงครอบโหนดในช่องใส่โหนด ให้ถอดออกก่อน
   1. คลายสกรูสองตัวที่ยึดแผงครอบโหนด
   2. ถอดแผงครอบโหนดออกจากช่องใส่โหนด เก็บแผงครอบโหนดไว้ในที่ปลอดภัยเพื่อการใช้งานในอนาคต

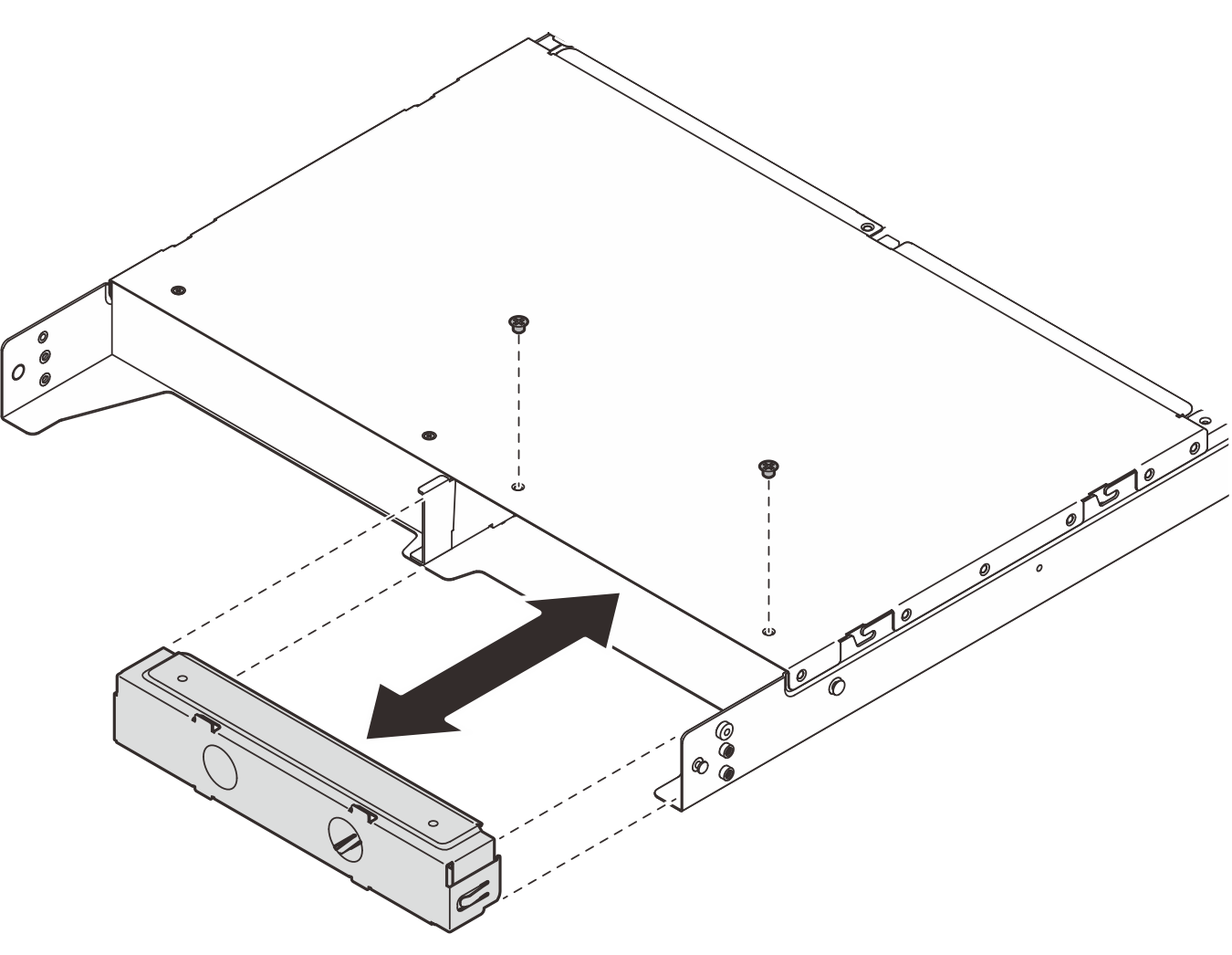

   รูปที่ 11. การถอดแผงครอบโหนด


3. เลื่อนโหนดลงในช่องใส่โหนดจนกว่าจะคลิกเข้าที่

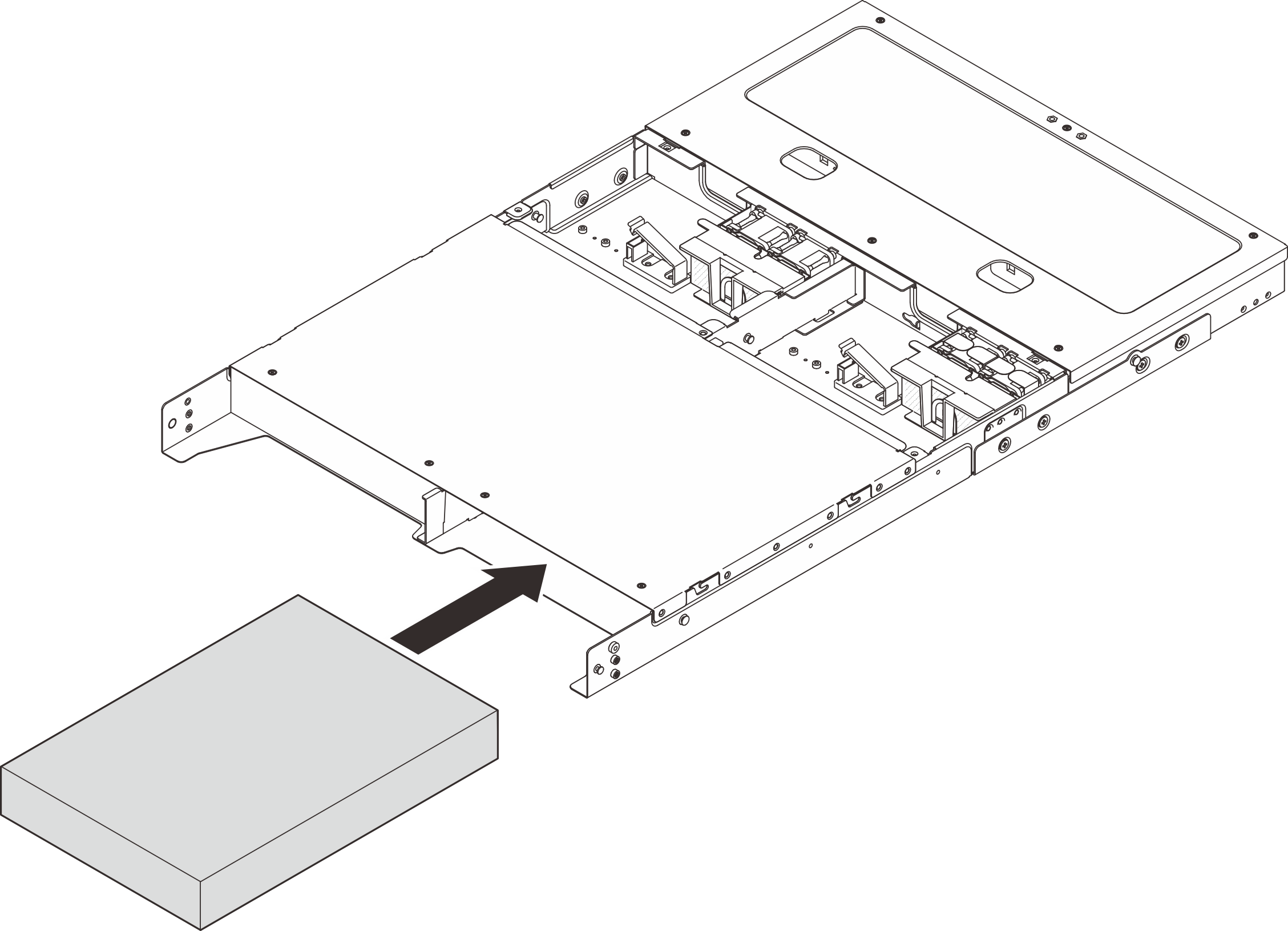

   รูปที่ 12. การติดตั้งโหนด


4. (ขั้นตอนเสริม) หากช่องใส่ติดตั้งโหนดเดียวเท่านั้น ให้ติดตั้งแผงครอบโหนดลงในช่องใส่โหนดที่ว่าง
   1. ใส่แผงครอบโหนดลงในช่องใส่โหนด
   2. ยึดแผงครอบโหนดด้วยสกรูสองตัว
   รูปที่ 13. การติดตั้งแผงครอบโหนด


5. ตรวจสอบให้แน่ใจว่าสายที่จะเชื่อมต่อกับด้านหลังของโหนดมีการเดินสายผ่านช่องใส่อย่างถูกต้อง ดู คู่มือการเดินสายภายในสำหรับ ThinkEdge SE100 Enclosure
6. ต่อสายทั้งหมดเข้ากับโหนด ในการเชื่อมต่อสายไฟจากอะแดปเตอร์แปลงไฟ ให้ดำเนินการตามขั้นตอนต่อไปนี้:
   1. จัดตำแหน่งของรูสกรูและติดตั้งสายไฟเข้ากับโหนด
   2. ขันสกรูให้แน่น และตรวจสอบให้แน่ใจว่าสายไฟยึดแน่นดีแล้ว
      หมายเหตุ

      ในการเชื่อมต่ออะแดปเตอร์แปลงไฟเข้ากับโหนด ช่องใส่ 1U2N ต้องการสายไฟเอาต์พุต USB-C สองเส้นสำหรับอะแดปเตอร์แปลงไฟหนึ่งตัว และช่องใส่ 1U3N ต้องการสายไฟเอาต์พุต USB-C สามเส้นสำหรับอะแดปเตอร์แปลงไฟหนึ่งตัว เสียบสายไฟเพิ่มเติมเข้ากับอะแดปเตอร์แปลงไฟที่ติดตั้งในช่องใส่ 1U3N ดูข้อมูลรายละเอียดเกี่ยวกับการเดินสายได้ที่ คู่มือการเดินสายภายในสำหรับ ThinkEdge SE100 Enclosure

      รูปที่ 14. การติดตั้งสายไฟ



ขั้นตอน

1. กดสกรูยึดที่ด้านข้างของโครงยึดสำหรับการจัดส่งตามภาพ จากนั้น ดันโครงยึดสำหรับการจัดส่งไปทางช่องใส่จนกระทั่งเข้าที่ดีแล้ว

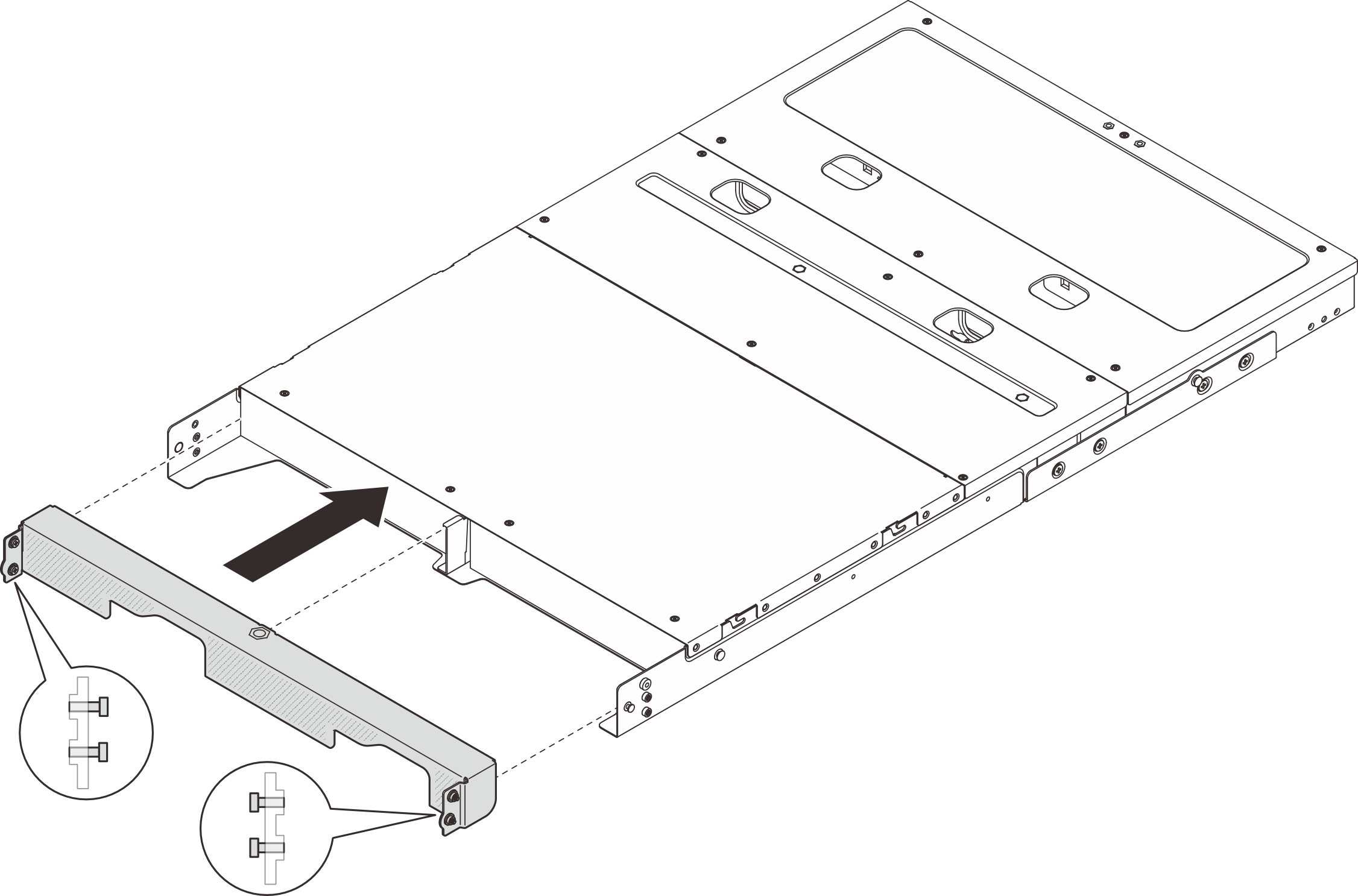

   รูปที่ 21. การติดตั้งโครงยึดสำหรับการจัดส่ง

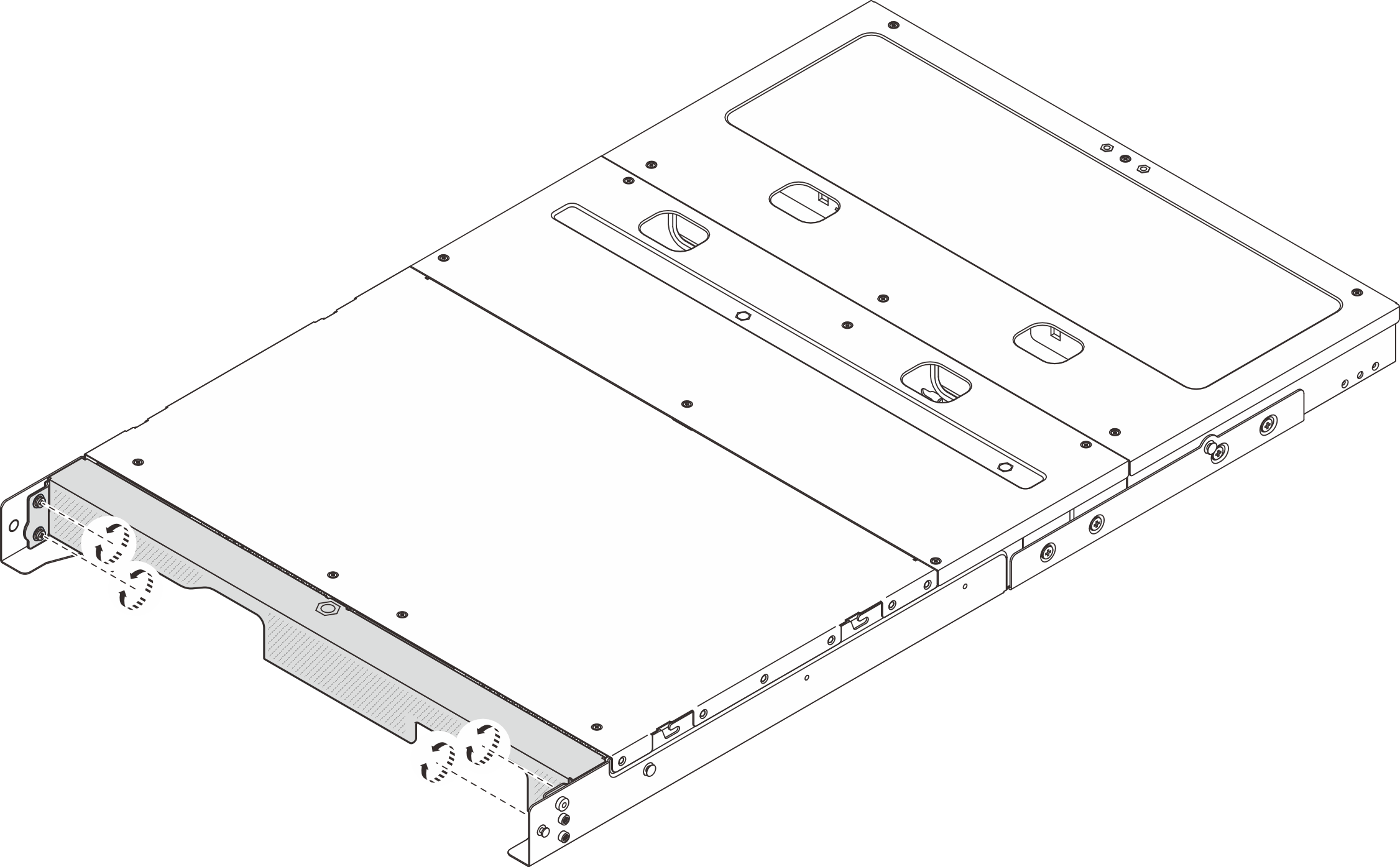

2. ขันสกรูยึดสี่ตัวทั้งสองด้านของโครงยึดสำหรับการจัดส่ง
   รูปที่ 22. การขันสกรู
