Knoten im Rack installieren

Vorgehensweise

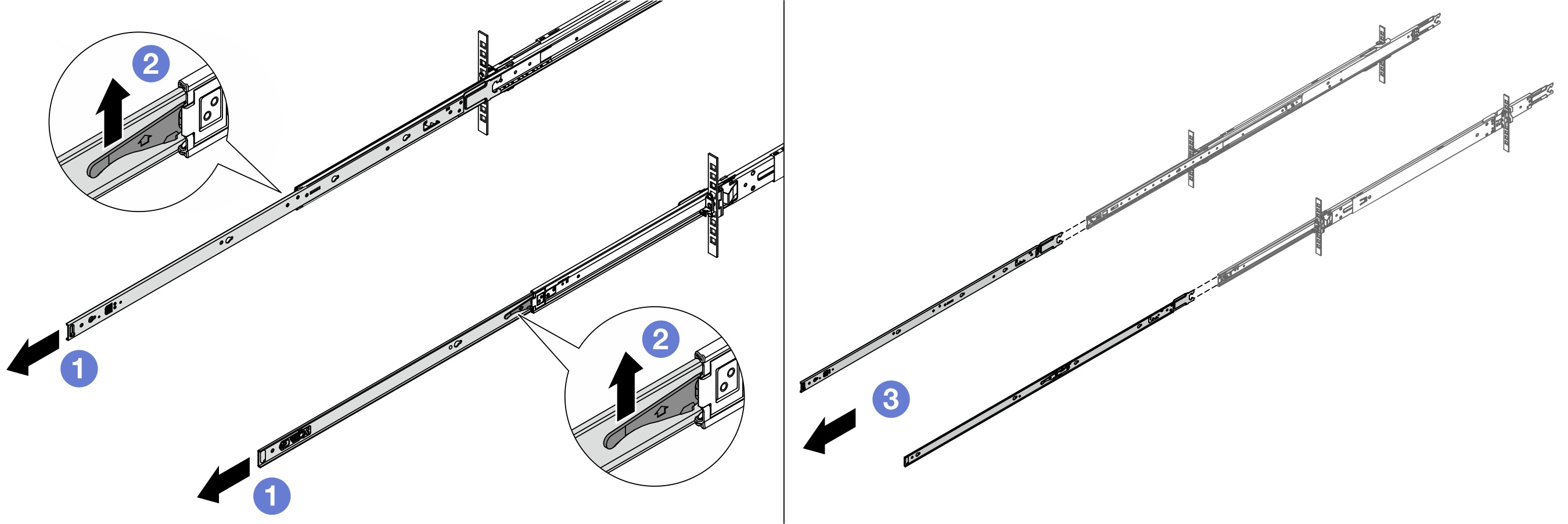

1. Entfernen Sie die inneren Schienen von den mittleren Schienen.
   Abbildung 1. Entfernen der inneren Schienen






   1. Ziehen Sie die inneren Schienen aus.
   2. Drücken Sie die Riegel nach oben, um die inneren Schienen von den mittleren Schienen zu lösen.
   3. Entfernen Sie die inneren Schienen.

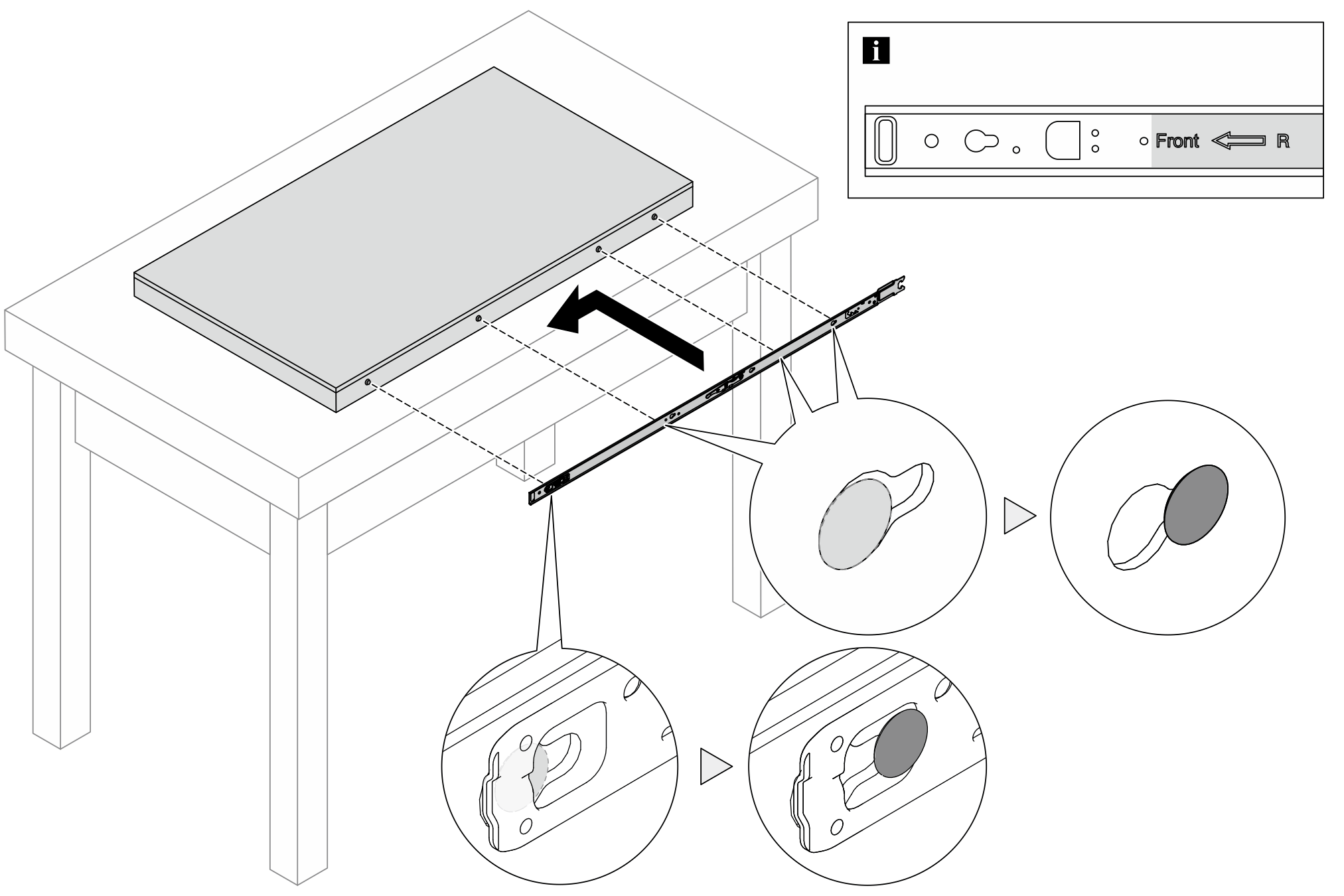

2. Richten Sie die Schlitze der inneren Schiene an den entsprechenden T-Stiften an der Seite des Gehäuses aus. Schieben Sie dann die innere Schiene nach vorne, bis die T-Stifte einrasten.
   Anmerkung

   1. Achten Sie darauf, dass der Stempel „Front“ immer zur Vorderseite zeigt, wenn Sie die inneren Schienen am Gehäuse montieren.

   2. Die Markierungen „L“ und „R“ kennzeichnen die linke und rechte Seite der Schienen.

   Abbildung 2. Installieren einer inneren Schiene am Gehäuse






3. Wiederholen Sie den vorherigen Schritt mit der anderen Schiene.

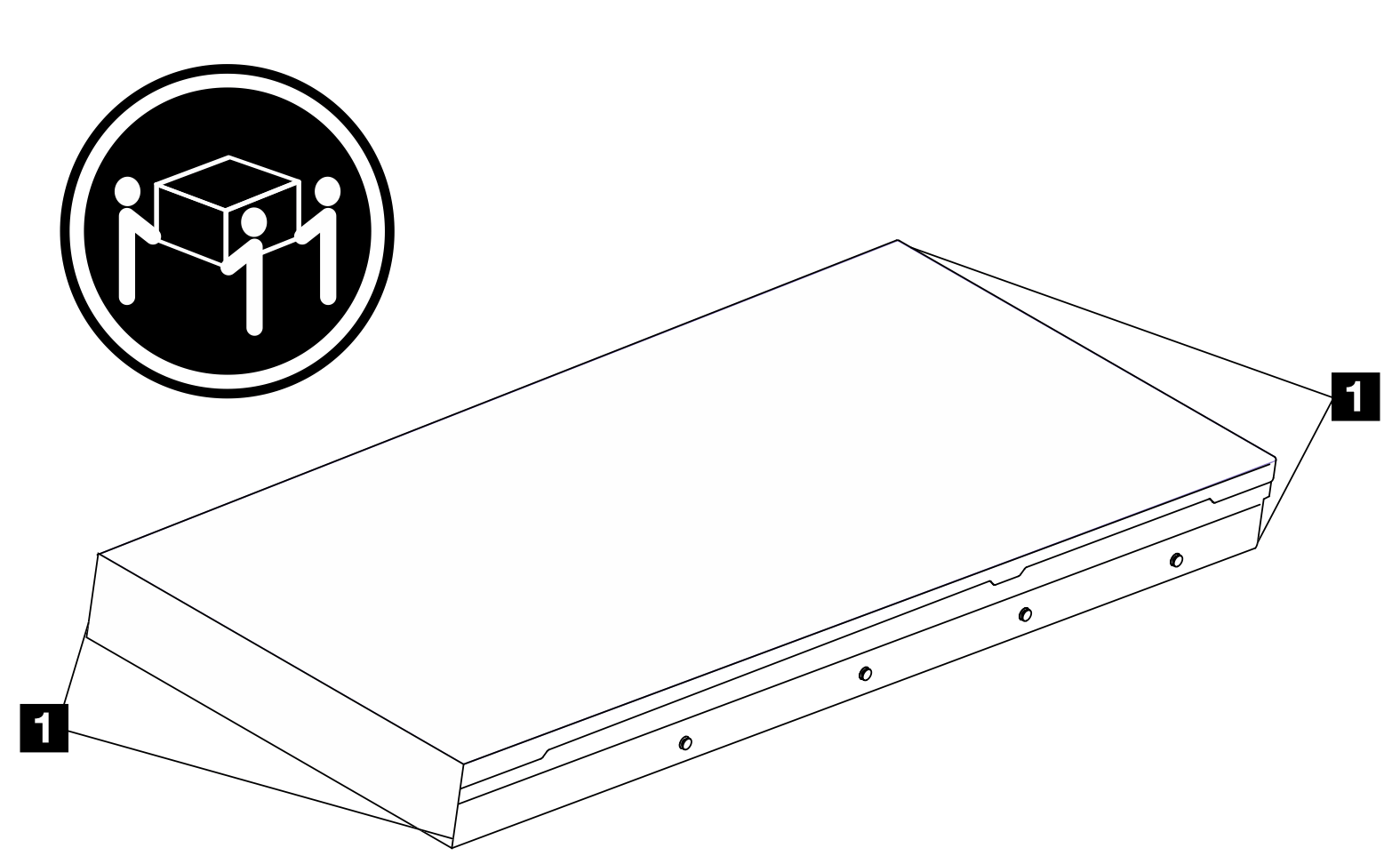

4. Heben Sie das Gehäuse vorsichtig an.

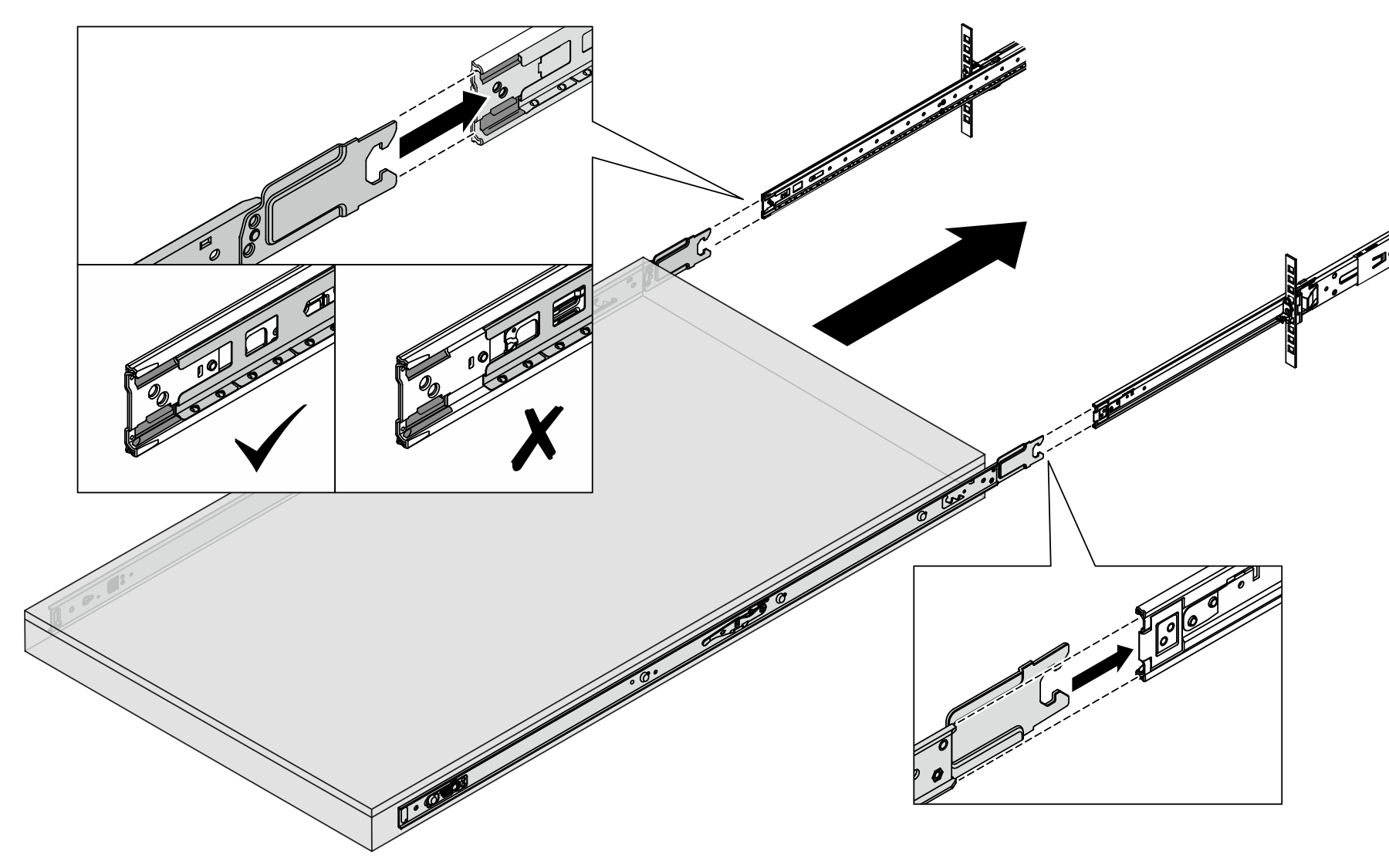

5. Installieren Sie das Gehäuse im Rack. Richten Sie das hintere Ende der beiden inneren Schienen an den Öffnungen in den mittleren Schienen aus und stellen Sie sicher, dass die beiden Schienenpaare ordnungsgemäß ineinander greifen.
   Anmerkung

   Vergewissern Sie sich vor dem Installieren der inneren Schienen an den mittleren Schienen, dass die Kugelhalterungen auf beiden Seiten die äußerste Position erreicht haben. Wenn die Halterungen nicht in der richtigen Position sind, schieben Sie sie bis zum Anschlag nach vorne.

   Abbildung 3. Installieren des Gehäuses

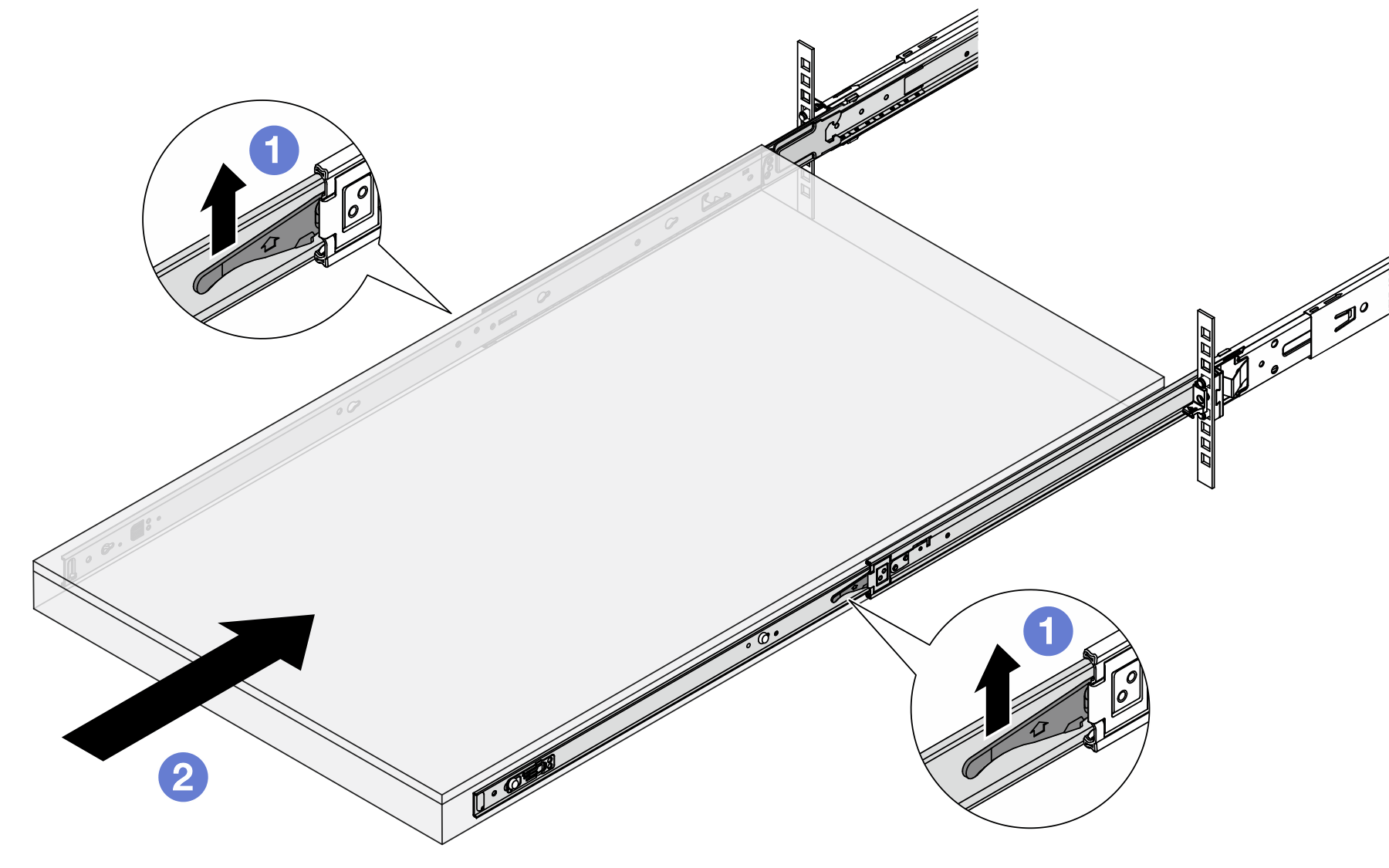

6. Heben Sie die Verriegelungshebel an, um das Gehäuse weiter hinein zu schieben.
   Abbildung 4. Befestigungslaschen






   1. Heben Sie die Befestigungslaschen auf beiden Seiten an.
   2. Schieben Sie das Gehäuse vollständig in das Rack, bis beide Verriegelungen mit einem Klicken einrasten.
7. Befestigen Sie das Gehäuse am Rack.
   1. Befestigen Sie das Gehäuse an der Vorderseite des Racks. Befestigen Sie die beiden Schrauben an den Rack-Verriegelungen.
      Abbildung 5. Befestigen des Gehäuses an der Vorderseite des Racks






      • Drücken Sie die Abdeckungen der Rack-Verriegelungen herunter.
      • Ziehen Sie die Schrauben fest, um das Gehäuse zu befestigen.

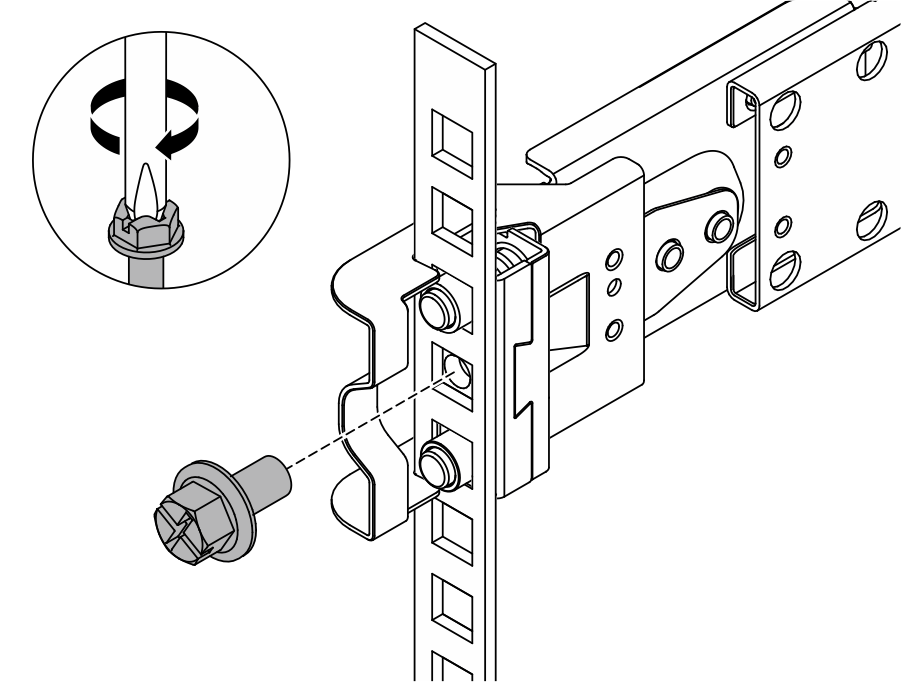

   2. (Optional) Wenn das Rack mit Gehäusen geliefert oder in einem erschütterungsanfälligen Bereich platziert wird, installieren Sie eine M6-Schraube an jeder Schiene, um das Gehäuse an der Rückseite des Racks zu befestigen.
      Abbildung 6. Befestigen des Gehäuses an der Rückseite des Racks







Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Stellen Sie sicher, dass die Netzteile ordnungsgemäß im Gehäuse installiert sind. Informationen zum Installieren der Netzteile finden Sie unter Netzteil installieren (Rackmontage).
   2. Entfernen Sie die mittlere Abdeckung.

      Mittlere obere Abdeckung des 1U2N Gehäuses entfernen

      • Lösen Sie die sechs unverlierbaren Schrauben an der mittleren oberen Abdeckung.
      • Heben Sie die mittlere obere Abdeckung vom Gehäuse ab und legen Sie sie auf eine ebene, saubere Oberfläche.

      Abbildung 7. Entfernen der mittleren oberen Abdeckung des 1U2N Gehäuses



      Mittlere obere Abdeckung des 1U3N Gehäuses entfernen

      • Lösen Sie die acht unverlierbaren Schrauben an der mittleren oberen Abdeckung.
      • Heben Sie die mittlere obere Abdeckung vom Gehäuse ab und legen Sie sie auf eine ebene, saubere Oberfläche.

      Abbildung 8. Entfernen der mittleren oberen Abdeckung des 1U3N Gehäuses


   3. Entfernen Sie die Luftführung. Drücken Sie die Luftführung an den blauen Berührungspunkten zusammen und heben Sie sie vorsichtig aus dem Gehäuse.
      Abbildung 9. Entfernen der Luftführung aus dem 1U2N Gehäuse



      Abbildung 10. Entfernen der Luftführung aus dem 1U3N Gehäuse


   4. Wenn der Knoten zuvor noch nicht im Gehäuse installiert wurde, führen Sie die folgenden Schritte aus, bevor Sie den Knoten im Gehäuse installieren:
      1. Entfernen Sie die Lüfterabdeckung für den Tischbetrieb vom Knoten. Weitere Informationen finden Sie unter Lüfterabdeckung entfernen.
      2. Entfernen Sie die Lüftermodule aus dem Knoten. Weitere Informationen finden Sie unter Lüftermodul entfernen. Andernfalls könnte es durch die Oberseite des Gehäuses behindert werden.
      3. Installieren Sie die Lüfterabdeckung für die Rackmontage am Knoten. Weitere Informationen finden Sie unter Lüfterabdeckung installieren.
      4. Ändern Sie den Maschinentyp für einen ordnungsgemäßen Betrieb. Siehe Maschinentyp für den Betrieb im Gehäuse ändern (nur qualifizierte Techniker).
2. Falls eine Abdeckblende in der Knotenposition installiert wurde, entfernen Sie sie zuerst.
   1. Lösen Sie die zwei Schrauben, mit denen die Knotenabdeckblende befestigt ist.
   2. Entfernen Sie die Abdeckblende aus der Knotenposition. Bewahren Sie die Knotenabdeckblende an einem sicheren Ort für die zukünftige Verwendung auf.
   Abbildung 11. Entfernen der Knotenabdeckblende

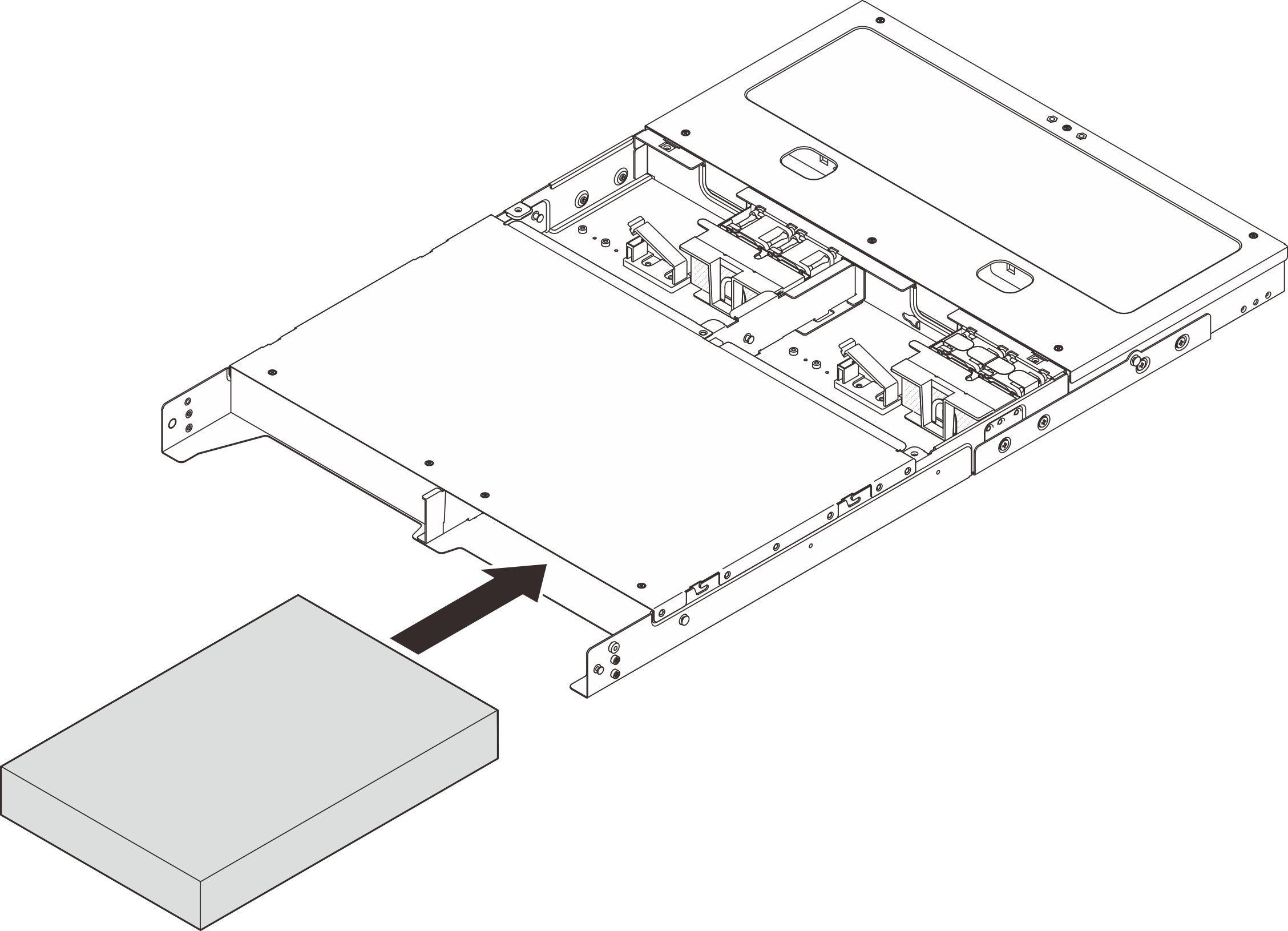

3. Schieben Sie den Knoten in die Knotenposition, bis er einrastet.
   Abbildung 12. Installieren des Knotens


4. (Optional) Wenn nur ein Knoten im Gehäuse installiert ist, installieren Sie eine Knotenabdeckblende in der freien Knotenposition.
   1. Setzen Sie die Knotenabdeckblende in die Knotenposition ein.
   2. Befestigen Sie die Knotenabdeckblende mit zwei Schrauben.
   Abbildung 13. Installieren der Knotenabdeckblende


5. Stellen Sie sicher, dass die Kabel, die an der Rückseite des Knotens angeschlossen werden sollen, ordnungsgemäß durch das Gehäuse geführt sind. Siehe ThinkEdge SE100 Gehäuse – Handbuch für interne Kabelführung.
6. Schließen Sie alle Kabel an den Knoten an. Gehen Sie wie folgt vor, um das Netzkabel vom Netzteil anzuschließen:
   1. Richten Sie die Schraubenlöcher aus und bringen Sie das Netzkabel am Knoten an.
   2. Ziehen Sie die Schraube fest und stellen Sie sicher, dass das Netzkabel sicher befestigt ist.
      Anmerkung

      Um das Netzteil mit dem Knoten zu verbinden, werden für das 1U2N Gehäuse zwei USB-C-Ausgangsnetzkabel pro Netzteil benötigt, während für das 1U3N Gehäuse drei USB-C-Ausgangsnetzkabel pro Netzteil erforderlich sind. Schließen Sie das zusätzliche Netzkabel an das Netzteil an, das in einem 1U3N Gehäuse installiert ist. Weitere Informationen zur Kabelführung finden Sie unter ThinkEdge SE100 Gehäuse – Handbuch für interne Kabelführung.

      Abbildung 14. Anschließen des Netzkabels



Vorgehensweise

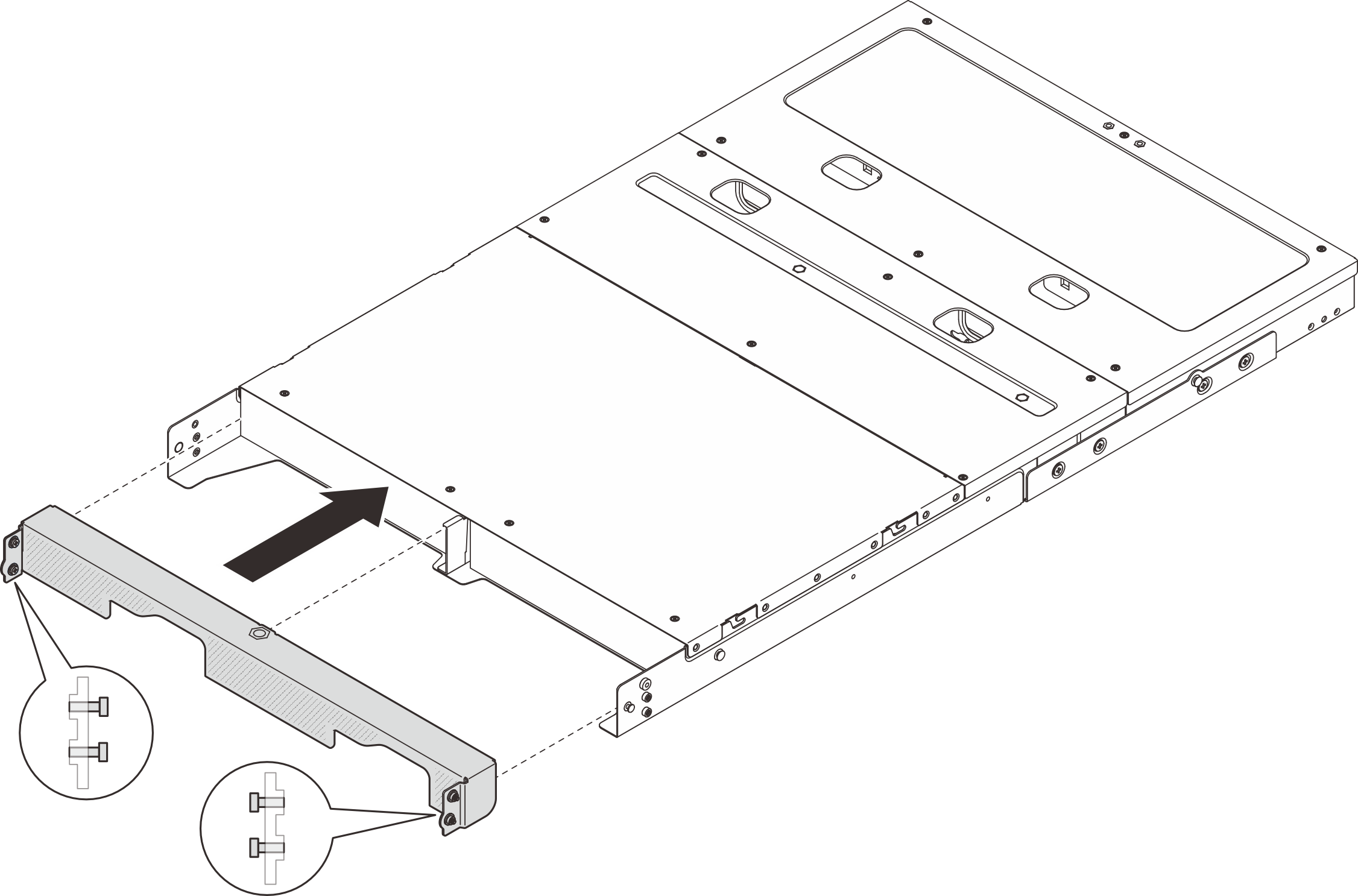

1. Drücken Sie die unverlierbaren Schrauben an der Seite der Transporthalterung wie dargestellt. Schieben Sie dann die Transporthalterung in Richtung des Gehäuses, bis sie fest sitzt.
   Abbildung 21. Installieren der Transporthalterung


2. Befestigen Sie die vier unverlierbaren Schrauben auf beiden Seiten der Transporthalterung.
   Abbildung 22. Anziehen der Schrauben
