Установка узла в стойку

Процедура

1. Снимите внутренние направляющие с промежуточных направляющих.

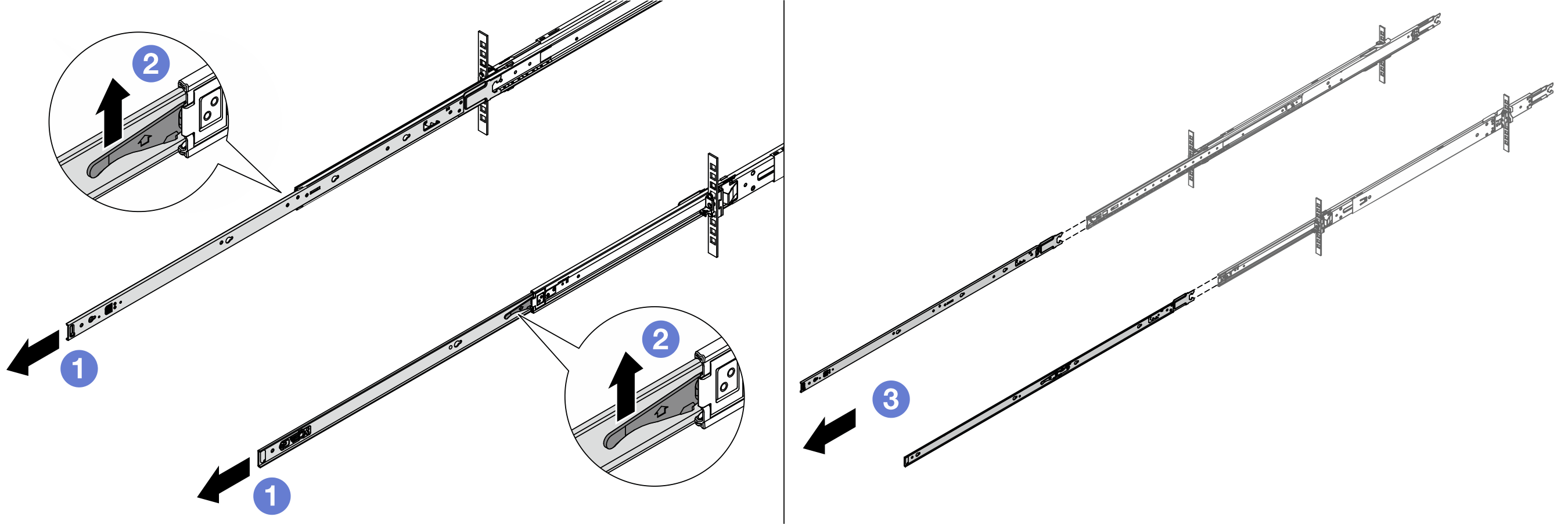

   Рис. 1. Снятие внутренних направляющих






   1. Вытяните внутренние направляющие.
   2. Поднимите защелки, чтобы отсоединить внутренние направляющие от промежуточных.
   3. Снимите внутренние направляющие.
2. Совместите прорези на внутренней направляющей с соответствующими Т-образными штырьками на боковой стороне корпуса; затем сдвиньте внутреннюю направляющую вперед, чтобы Т-образные штырьки зафиксировались.
   Прим.

   1. При прикреплении внутренних направляющих к корпусу лицевая часть этикетки Front всегда должна быть обращена вперед.

   2. Метки L и R обозначают левую и правую стороны направляющих.

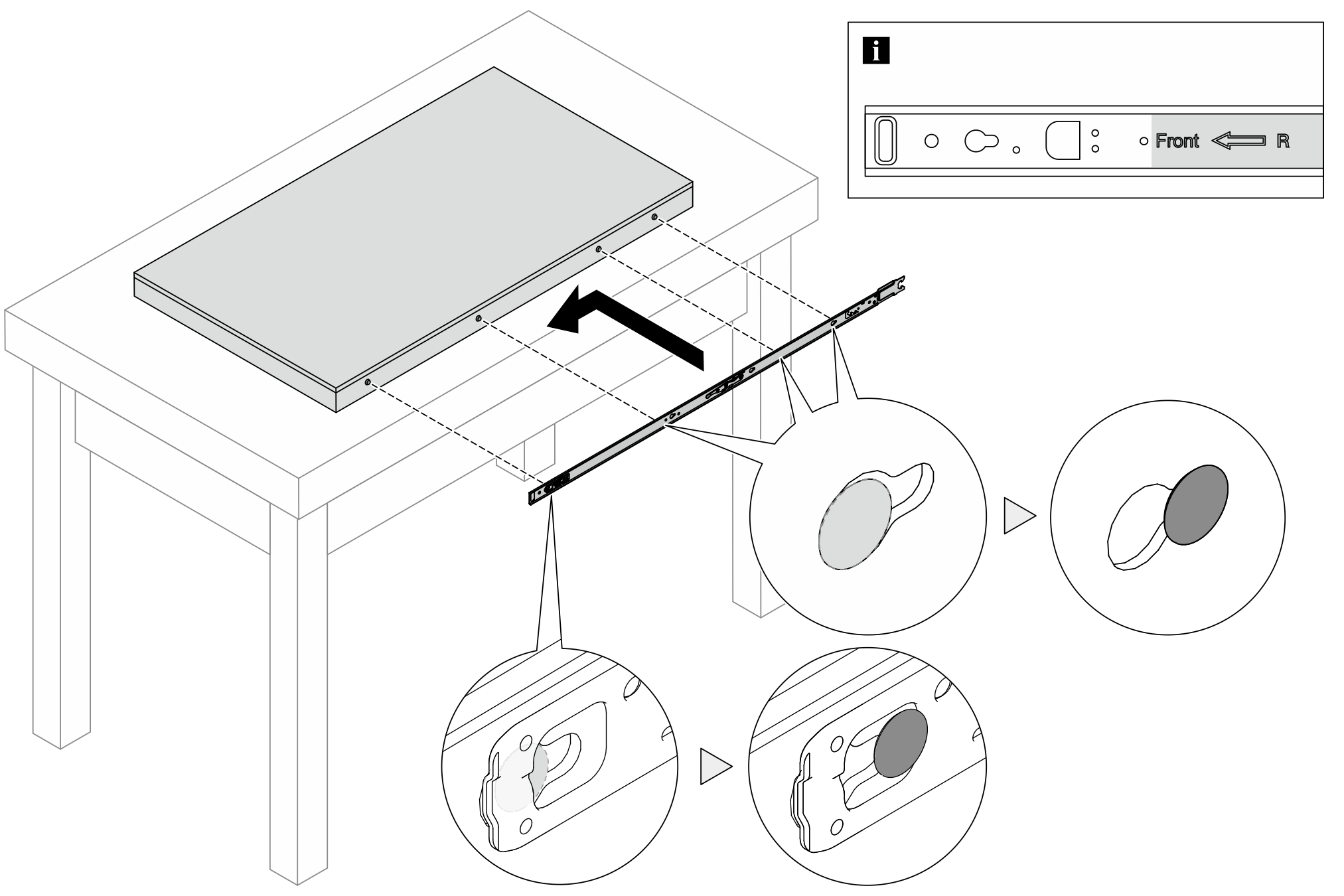

   Рис. 2. Установка внутренней направляющей на корпусе






3. Повторите предыдущий шаг с другой направляющей.

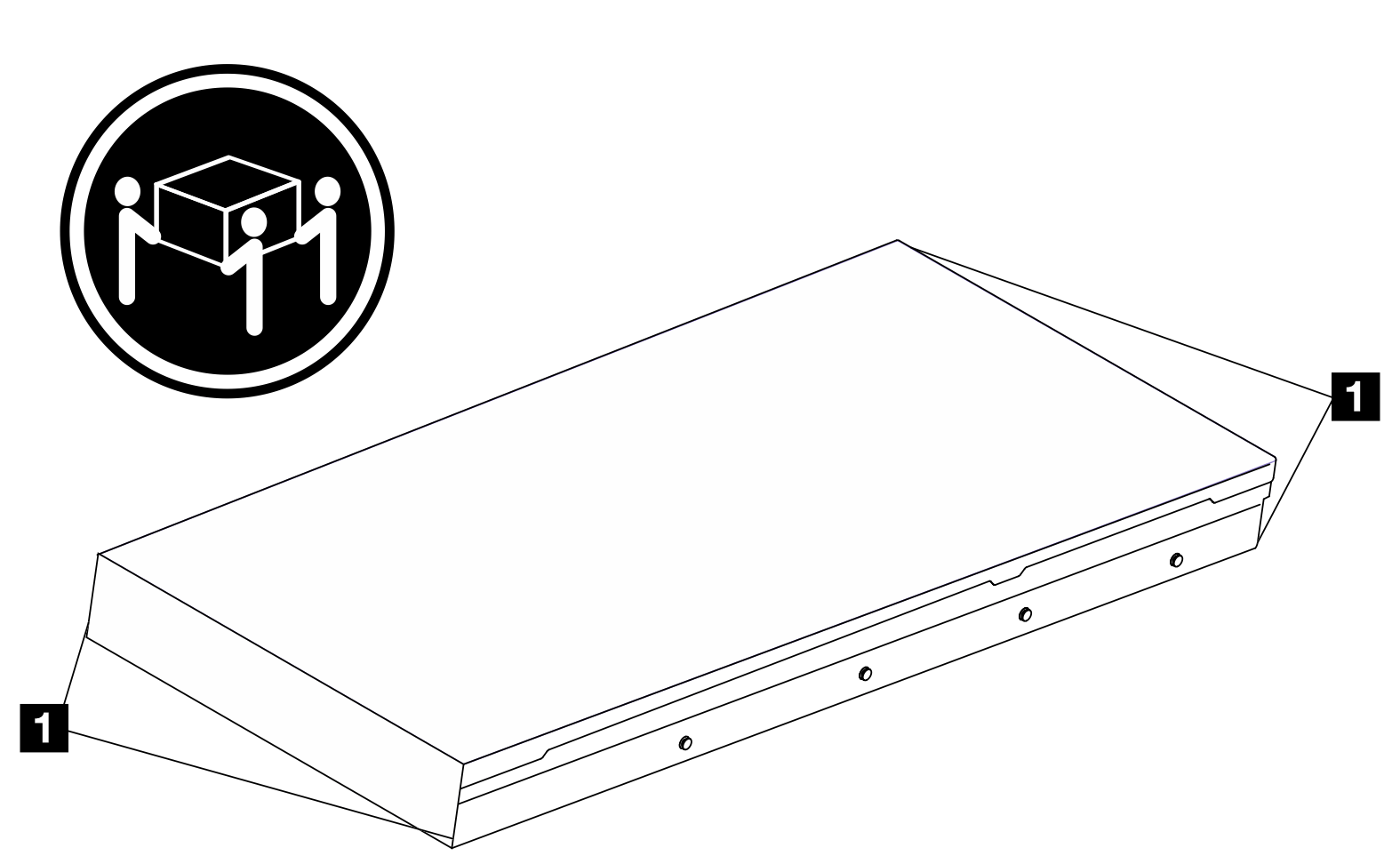

4. Аккуратно поднимите корпус.
5. Установите корпус в стойку. Совместите оба задних конца внутренних направляющих с отверстиями в промежуточных направляющих и убедитесь в правильности совмещения двух пар направляющих.
   Прим.

   Перед установкой внутренних направляющих на промежуточные убедитесь, что шариковые фиксаторы с обеих сторон достигают крайнего положения. Если фиксаторы находятся в неправильном положении, сдвиньте их вперед до упора.

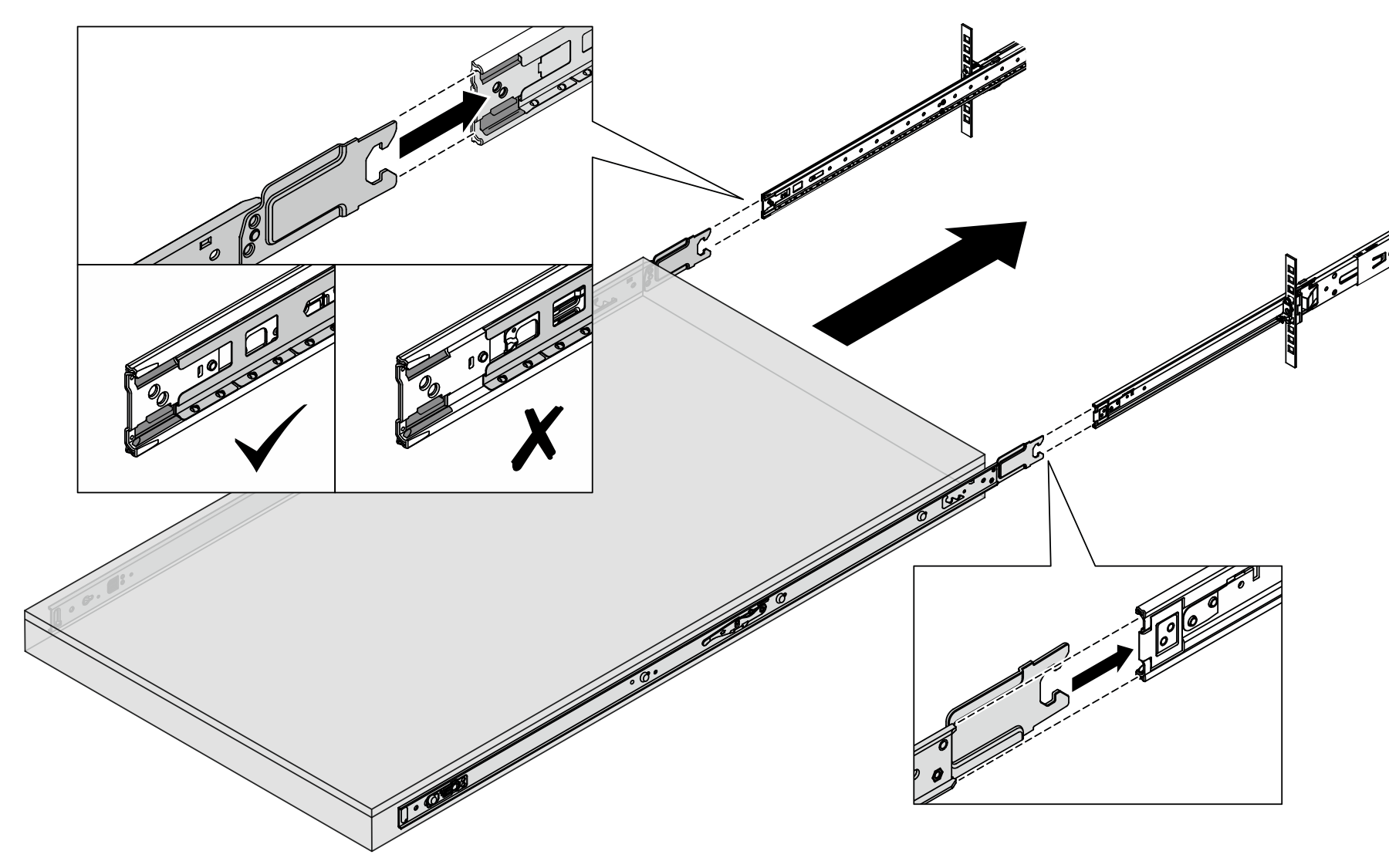

   Рис. 3. Установка корпуса






6. Поднимите защелки, чтобы задвинуть корпус.

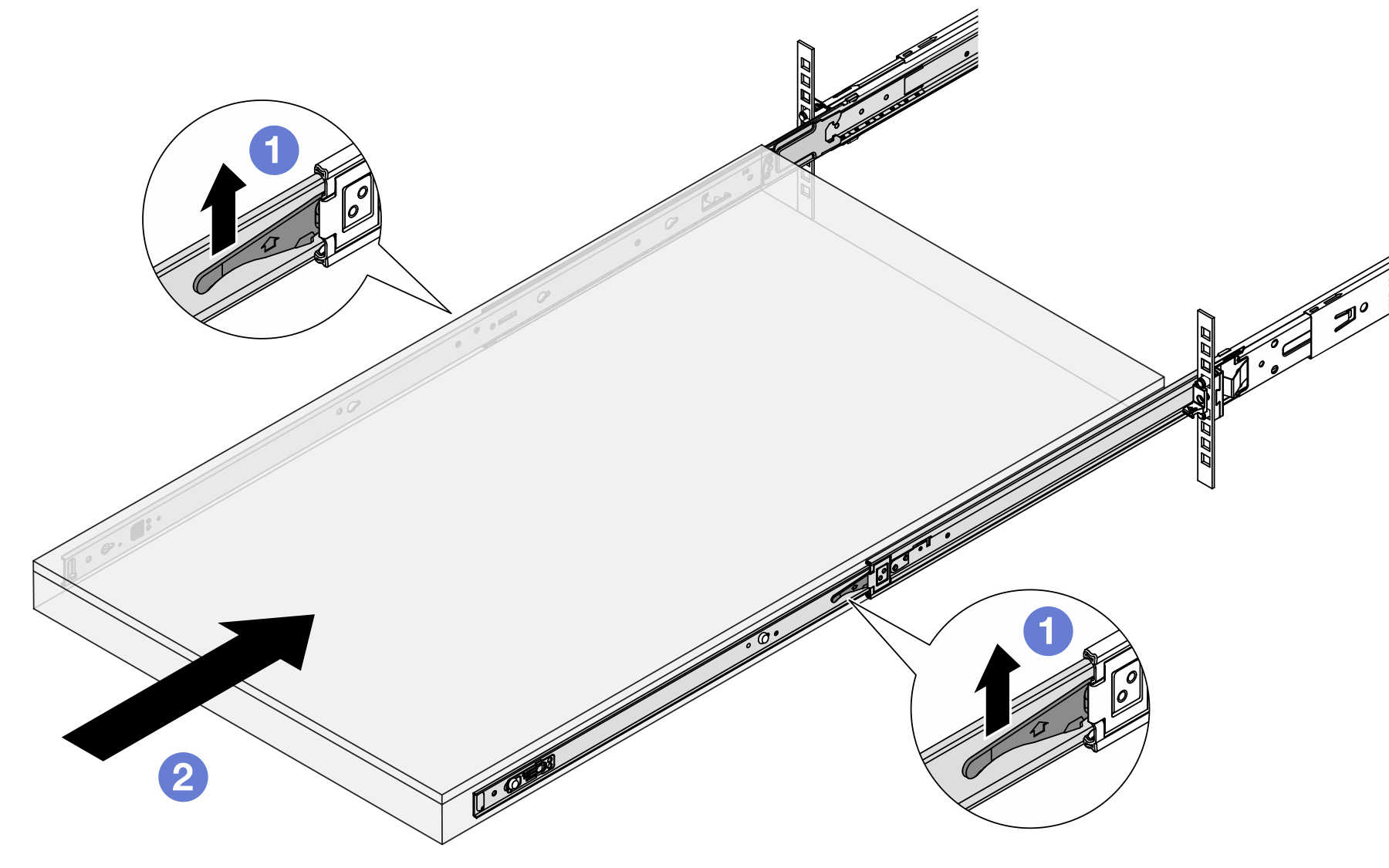

   Рис. 4. Запирающие защелки






   1. Поднимите запирающие защелки с обеих сторон.
   2. Вставьте корпус в стойку до упора, чтобы обе защелки зафиксировались со щелчком.
7. Зафиксируйте корпус в стойке.
   1. Зафиксируйте корпус на лицевой стороне стойки. Затяните два винта, расположенных на защелках стойки.

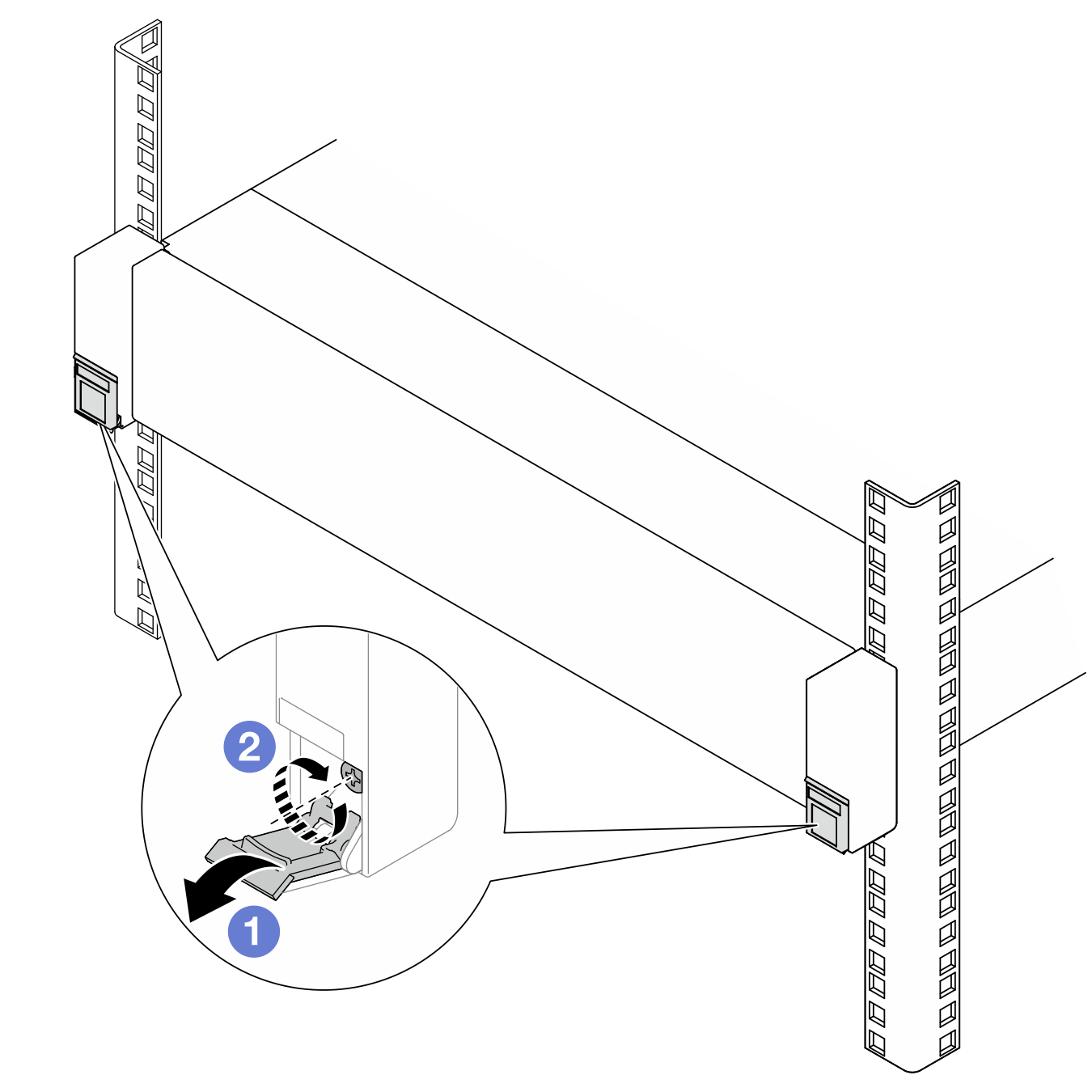

      Рис. 5. Фиксация корпуса на лицевой стороне стойки






      • Опустите кожухи на защелках стойки.
      • Затяните винты, чтобы зафиксировать корпус.
   2. (Дополнительно) Если стойка поставляется с корпусами или размещена в зоне возможной вибрации, установите по одному винту M6 на каждую направляющую, чтобы зафиксировать корпус с задней стороны стойки.

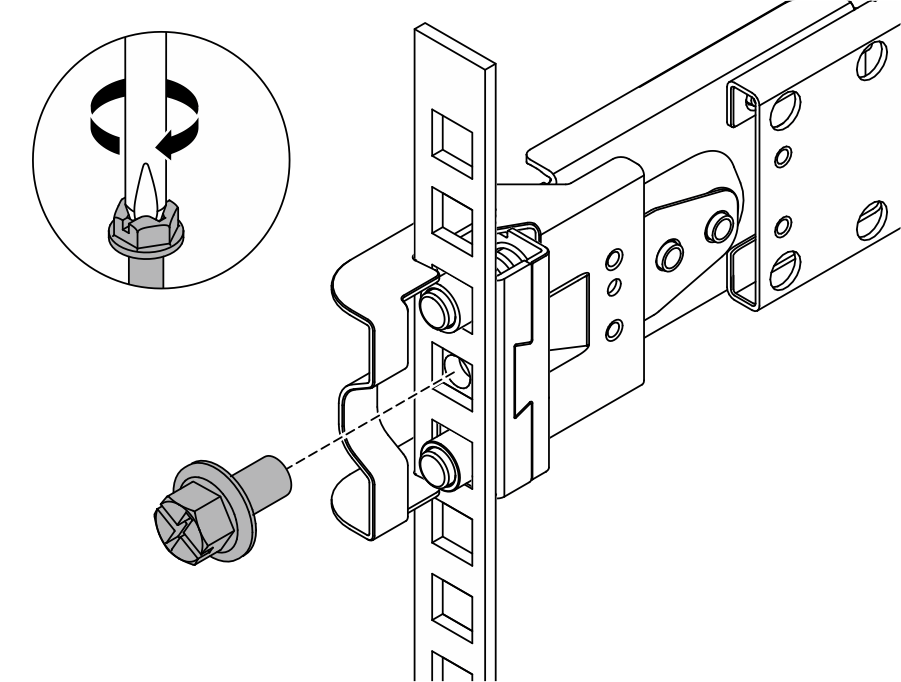

      Рис. 6. Фиксация корпуса на задней стороне стойки







Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Убедитесь, что адаптеры питания правильно установлены в корпусе. Сведения об установке адаптеров питания см. в разделе Установка адаптера питания (для монтажа в стойке).
   2. Снимите средний кожух.

      Снятие среднего верхнего кожуха корпуса 1U2N

      • Ослабьте шесть невыпадающих винтов на среднем верхнем кожухе.
      • Поднимите средний верхний кожух с корпуса и разместите его на чистой плоской поверхности.

      Рис. 7. Снятие среднего верхнего кожуха корпуса 1U2N



      Снятие среднего верхнего кожуха корпуса 1U3N

      • Ослабьте восемь невыпадающих винтов на среднем верхнем кожухе.
      • Поднимите средний верхний кожух с корпуса и разместите его на чистой плоской поверхности.

      Рис. 8. Снятие среднего верхнего кожуха корпуса 1U3N


   3. Снимите дефлектор. Сожмите синие контактные точки на дефлекторе и аккуратно поднимите дефлектор с корпуса.
      Рис. 9. Снятие дефлектора с корпуса 1U2N



      Рис. 10. Снятие дефлектора с корпуса 1U3N


   4. Если узел ранее не был установлен в корпусе, перед его установкой в корпус выполните следующие действия.
      1. Снимите кожух вентилятора для монтажа на столе с узла. См. раздел Снятие кожуха вентилятора.
      2. Снимите модули вентиляторов с узла. См. раздел Снятие модуля вентилятора. В противном случае он может мешать верхней части корпуса.
      3. Установите кожух вентилятора для монтажа в стойке на узел. См. раздел Установка кожуха вентилятора.
      4. Измените тип компьютера для правильной работы. См. раздел Изменение типа компьютера для работы в корпусе (только для квалифицированных специалистов).
2. Если в отсеке для узла установлена заглушка, сначала снимите ее.
   1. Ослабьте два винта, фиксирующих заглушку узла.
   2. Снимите заглушку с отсека для узла. Храните заглушку узла в надежном месте для использования в будущем.
   Рис. 11. Снятие заглушки узла

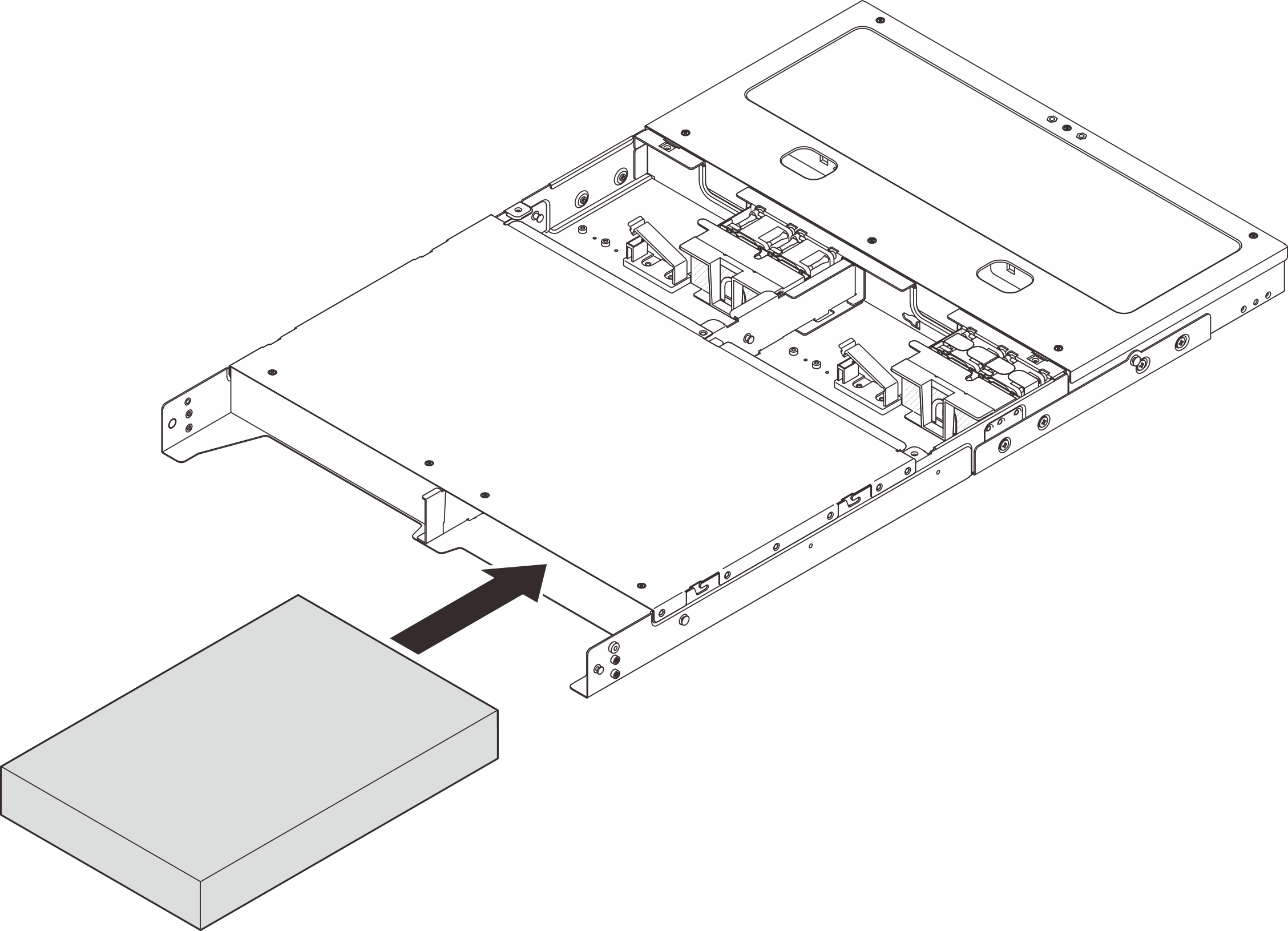

3. Вставьте узел в отсек для узла до щелчка.
   Рис. 12. Установка узла


4. (Необязательно) Если в корпусе установлен только один узел, установите заглушку узла в свободный отсек для узла.
   1. Вставьте заглушку узла в отсек для узла.
   2. Зафиксируйте заглушку узла двумя винтами.
   Рис. 13. Установка заглушки узла


5. Убедитесь, что кабели, которые следует подключить к задней стороне узла, правильно проложены через корпус. См. Руководство по прокладке внутренних кабелей корпуса ThinkEdge SE100.
6. Подключите все кабели к узлу. Чтобы подключить кабель питания от адаптера питания, выполните следующие действия.
   1. Совместите отверстия для винтов и установите кабель питания в узел.
   2. Затяните винт и убедитесь в надежной фиксации кабеля.
      Прим.

      Чтобы подключить адаптер питания к узлу, в корпусе 1U2N требуется два выходных кабеля питания USB-C для одного адаптера питания, а в корпусе 1U3N — три выходных кабеля питания USB-C для одного адаптера питания. Подключите дополнительный кабель питания к адаптеру питания, установленному в корпусе 1U3N. Для получения дополнительных сведений о прокладке кабелей см. Руководство по прокладке внутренних кабелей корпуса ThinkEdge SE100.

      Рис. 14. Установка кабеля питания



Процедура

1. Нажмите на невыпадающие винты на боковой стороне транспортировочной скобы, как показано на рисунке; затем нажмите на транспортировочную скобу, чтобы она плотно вошла в корпус.

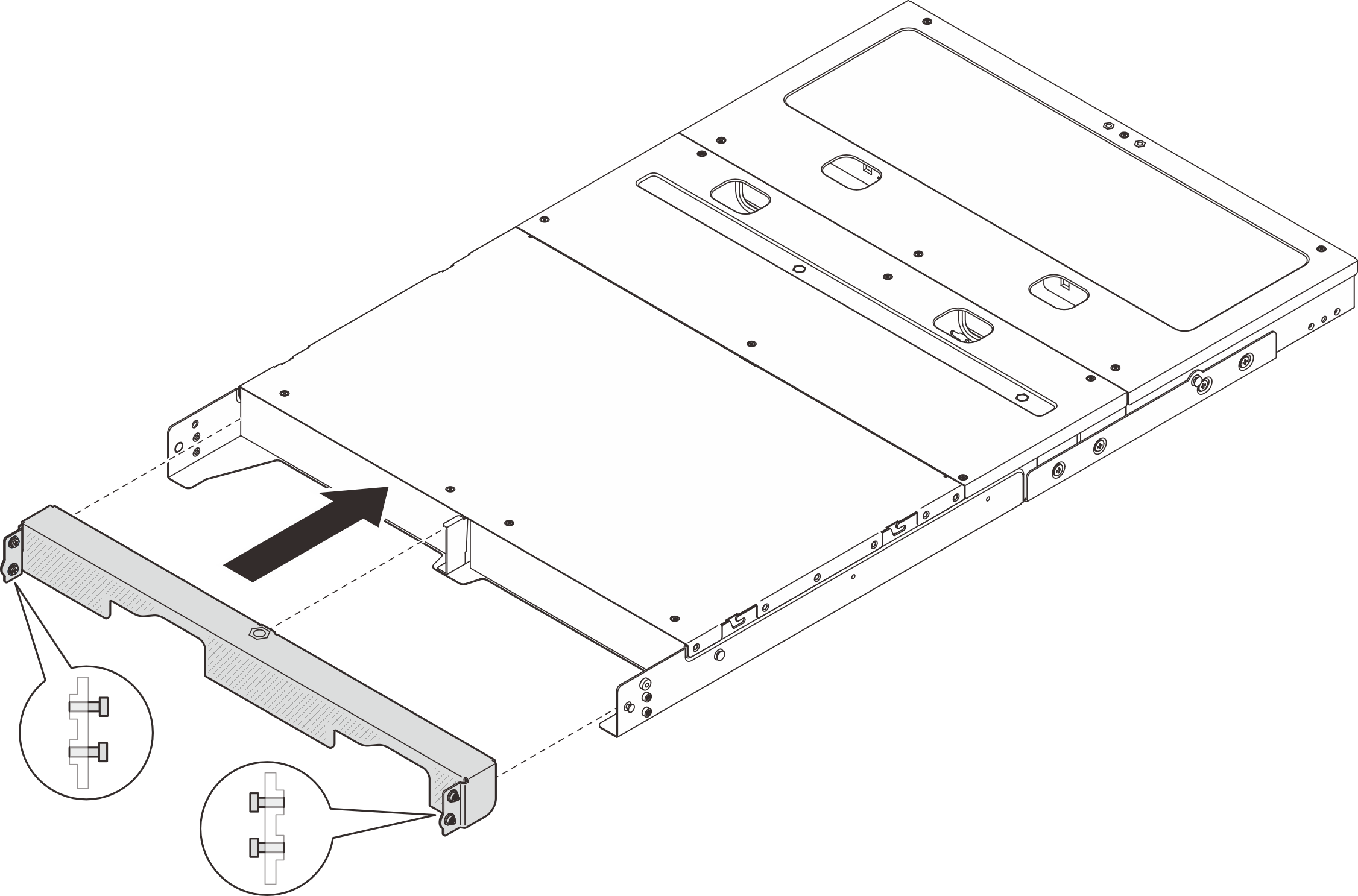

   Рис. 21. Установка транспортировочной скобы


2. Затяните четыре невыпадающих винта с обеих сторон транспортировочной скобы.
   Рис. 22. Затяжка винтов
