将节点安装到机架

按照本节中的说明将节点安装到机架。

关于本任务

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电,请确保从电源上拔下所有电源线。
R006
No weight on shelf
警告
除非机架式安装的设备计划用作搁板,否则请勿在这些设备上放置任何物品。
注意
要将节点安装到机架上的机柜中,请从将节点安装到机柜中开始。

将机柜装入机架

过程

  1. 从中间导轨上卸下内侧导轨。

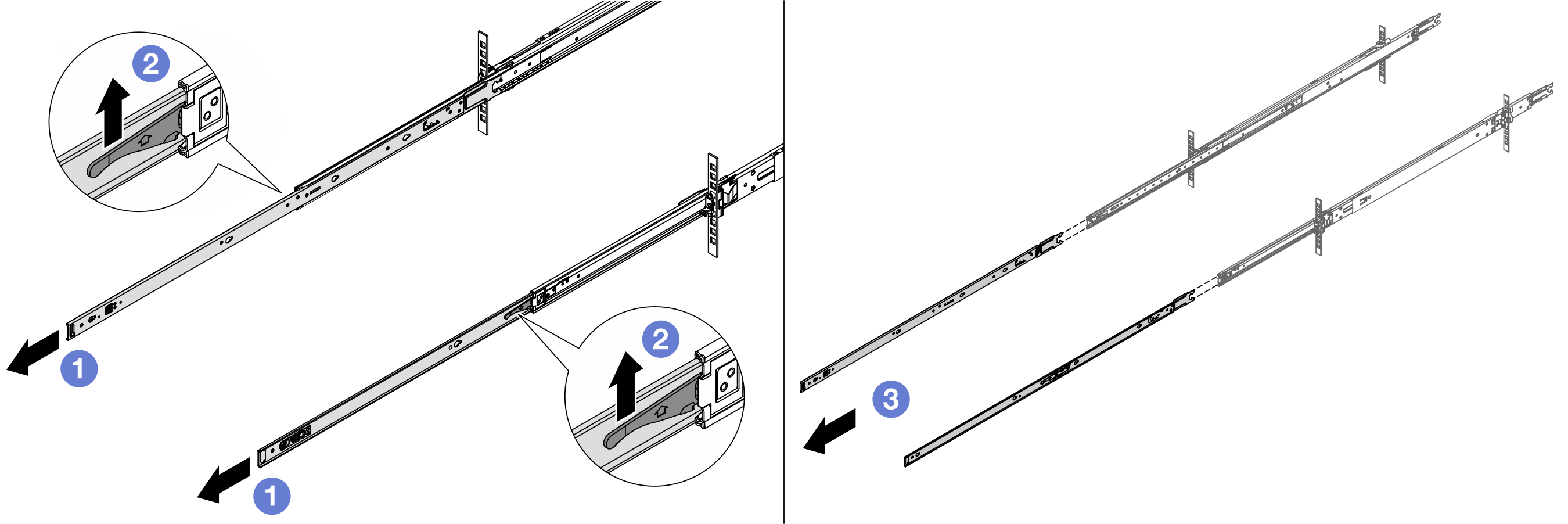

    图 1. 卸下内侧导轨

    1. 拉伸内侧导轨。
    2. 向上推动滑锁以使内侧导轨脱离中间导轨。
    3. 卸下内侧导轨。
  2. 将内侧导轨上的插槽与机柜侧面相应的 T 形销钉对齐;然后,向前滑动内侧导轨,直至 T 形销钉锁定到位。
    1. 确保在将内侧导轨组装到机柜时,始终使“Front”标记朝向前方。

    2. “L”和“R”标记分别表示导轨的左侧和右侧。

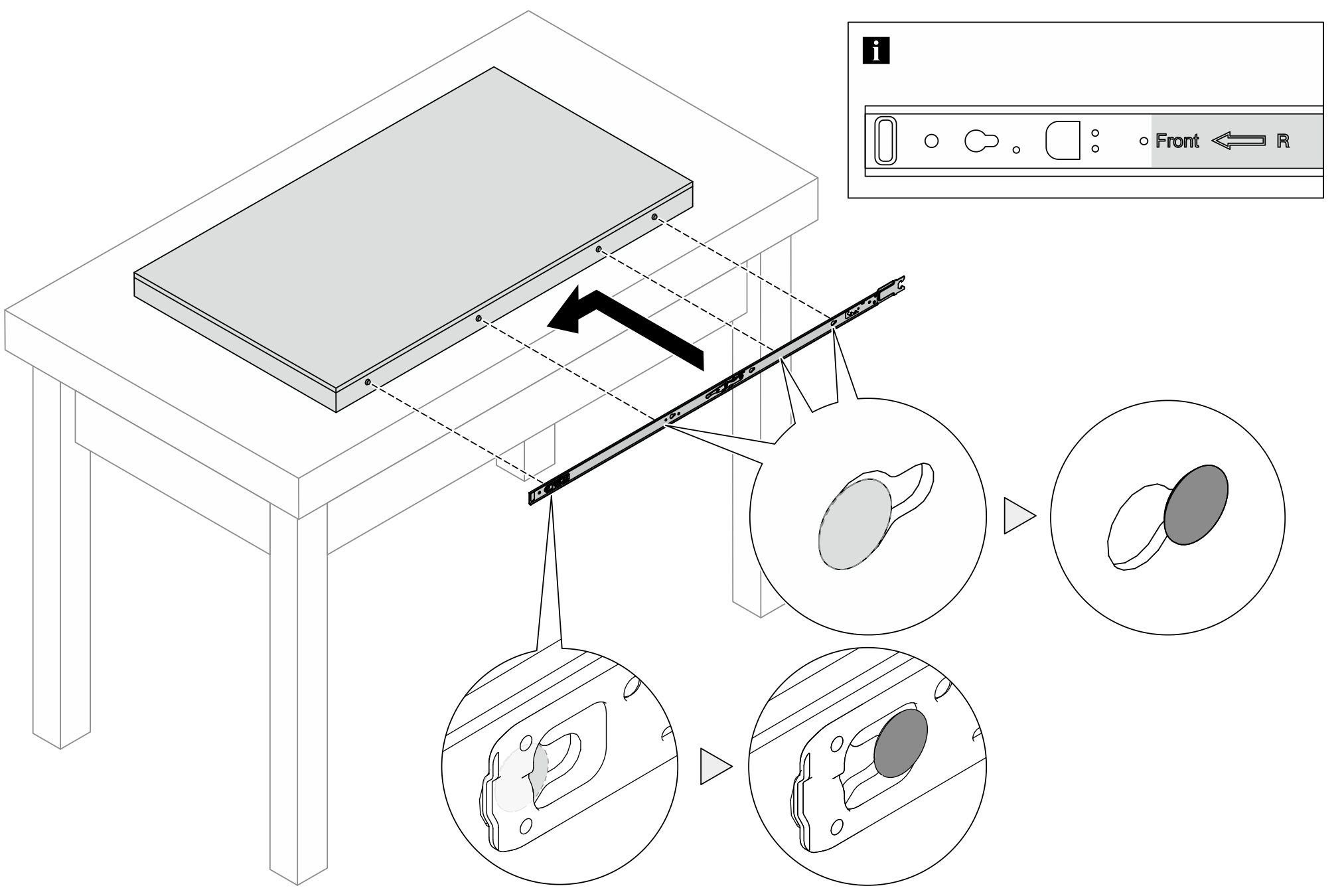

    图 2. 将内侧导轨安装到机柜上

  3. 对另一根导轨重复执行上述步骤。

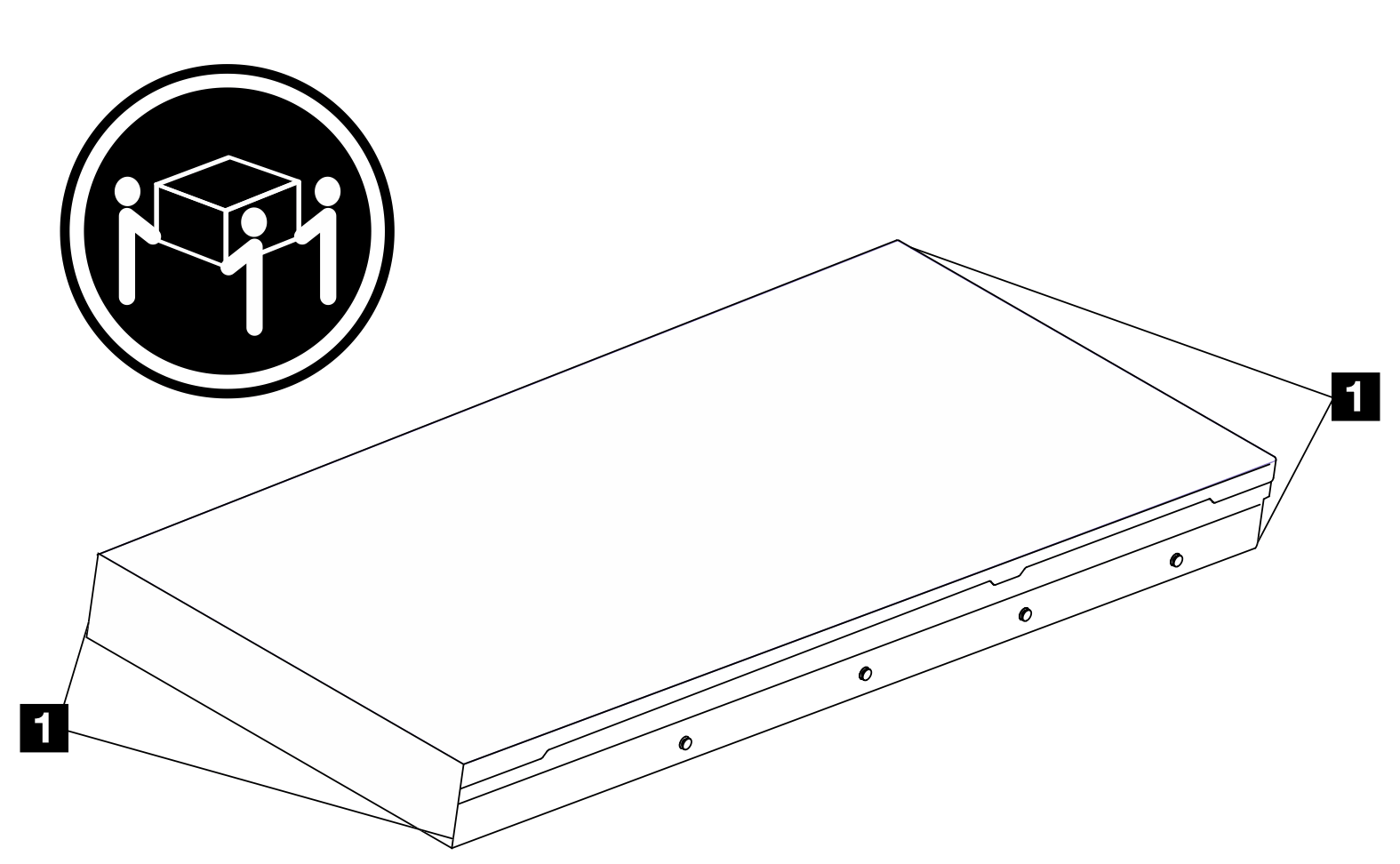

  4. 小心地抬起机柜。

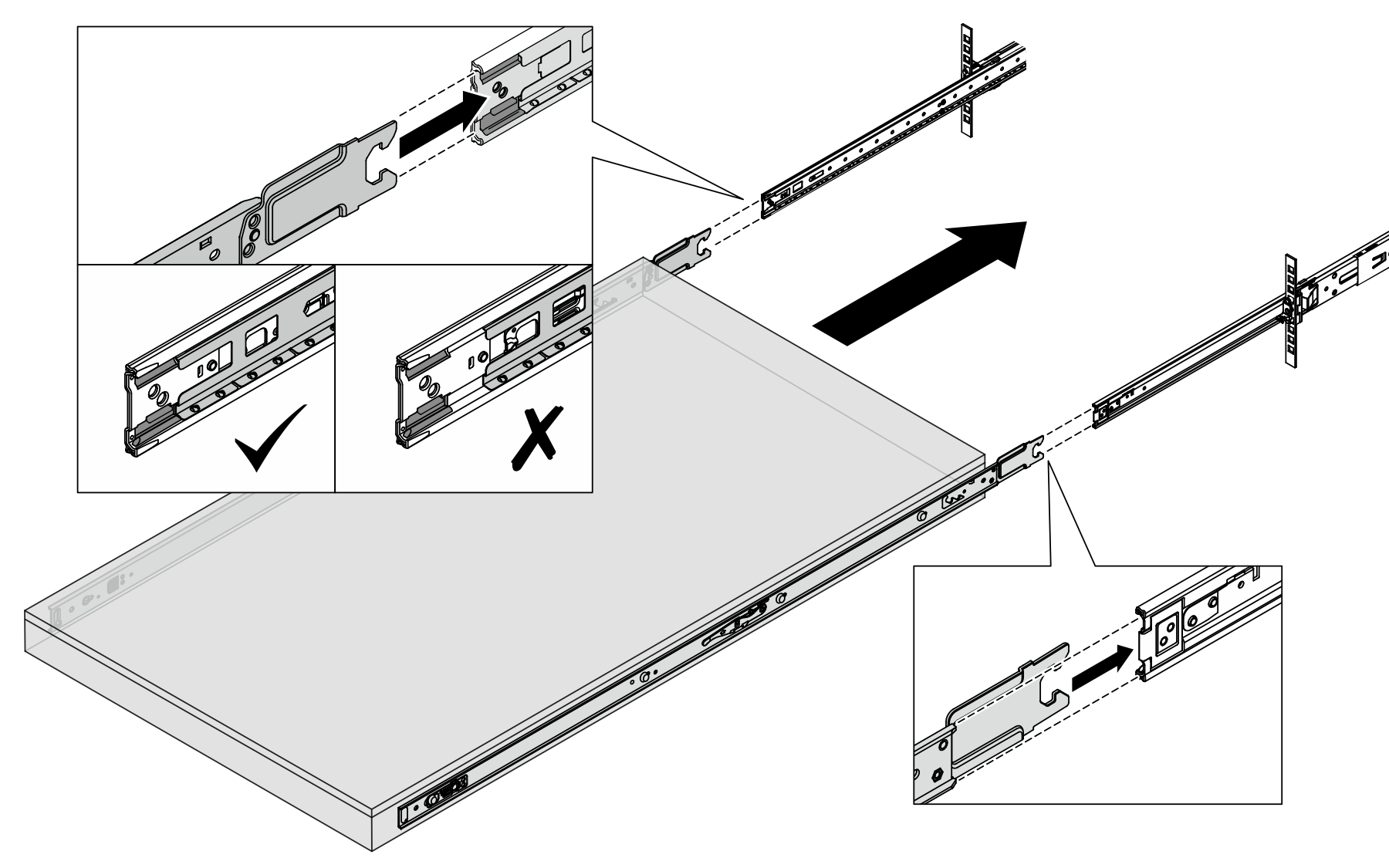

  5. 将机柜安装到机架中。将内侧导轨的两个后端与中间导轨上的开口对齐,并确保两对导轨正确配接。
    在将内侧导轨安装到中间导轨之前,请确保两侧的滚珠固定器到达最外侧的位置。如果固定器位置不对,请将其滑至最前端。
    图 3. 安装机柜

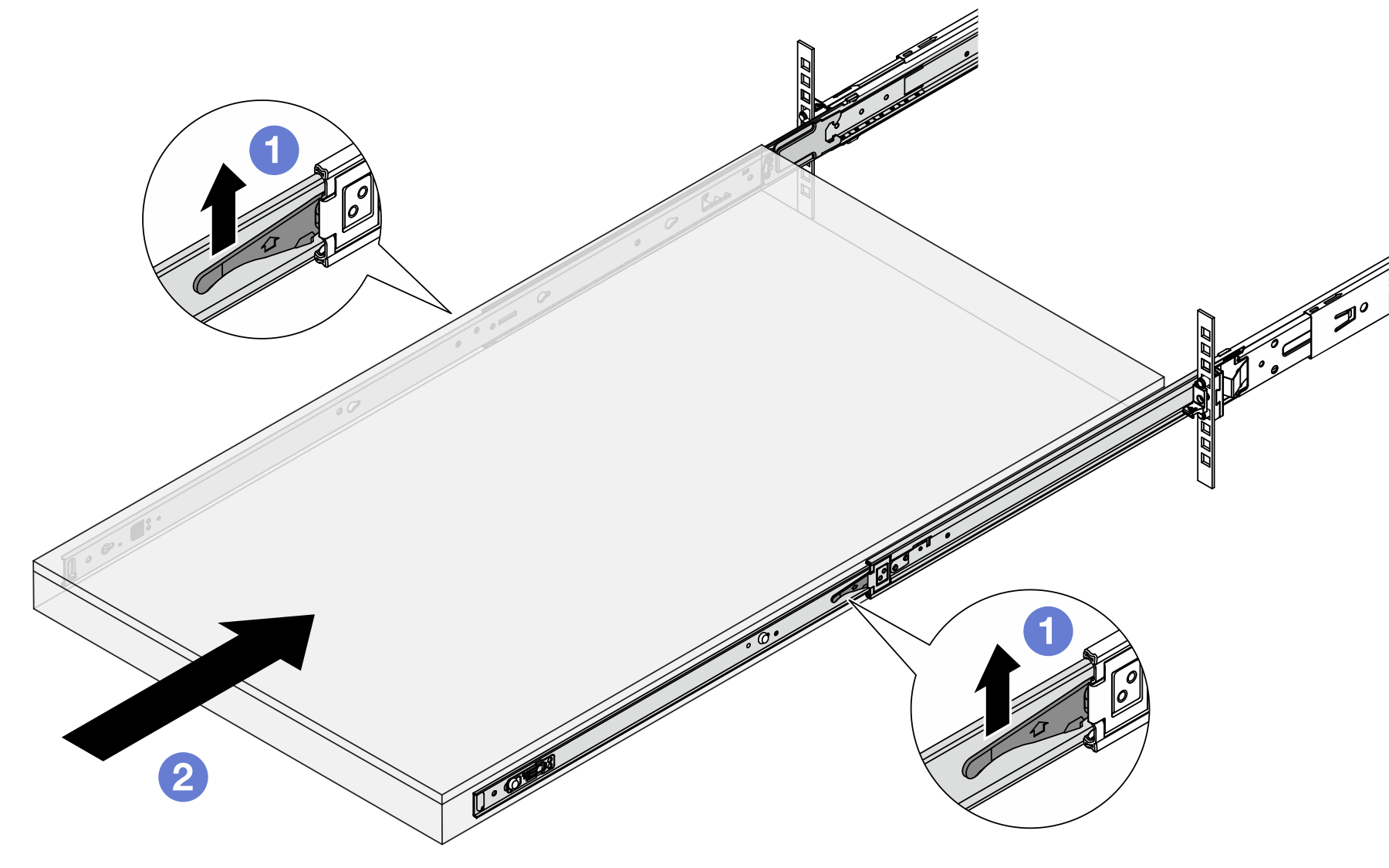

  6. 提起滑锁以继续将机柜滑入。
    图 4. 锁定滑锁

    1. 抬起两侧的滑锁。
    2. 将机柜一直推入机架,直到两个滑锁“咔嗒”一声锁定到位。
  7. 将机柜固定到机架上。
    1. 将机柜固定到机架前部。拧紧机架滑锁上的两颗螺钉。

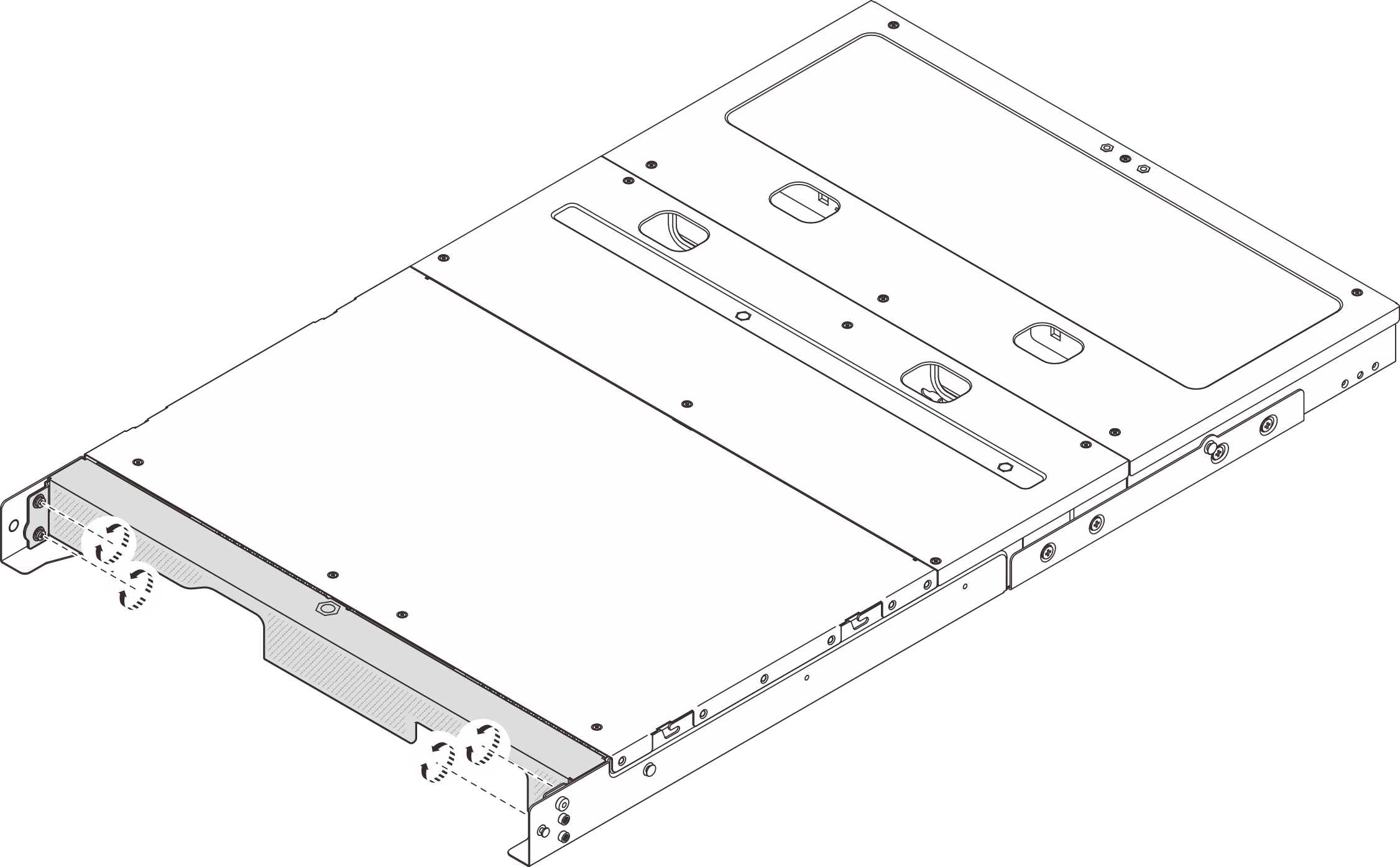

      图 5. 将机柜固定到机架前部

      • 向下翻转打开机架滑锁盖。
      • 拧紧螺钉以固定机柜。

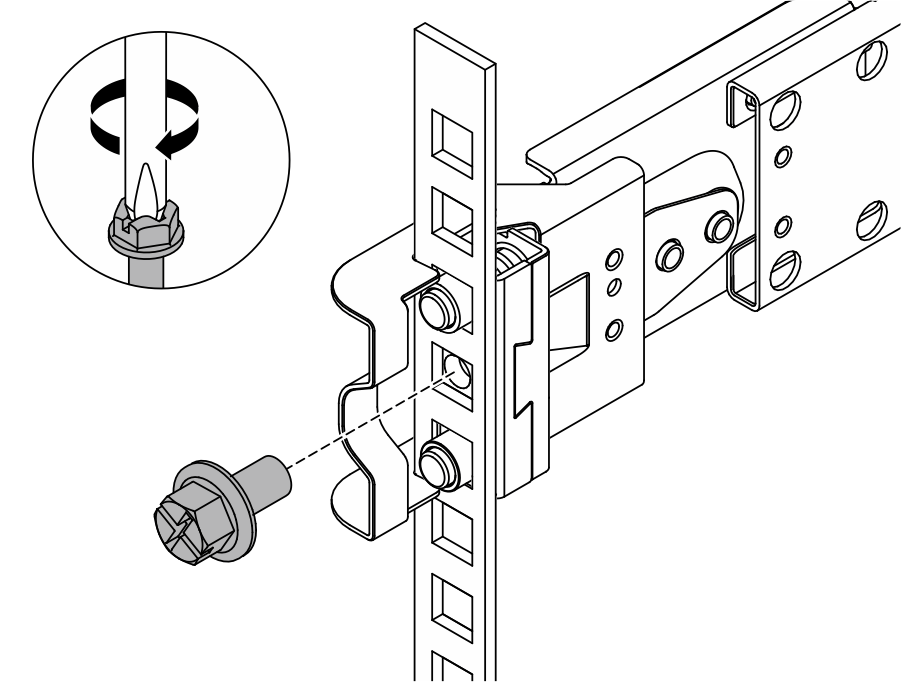

    2. (可选)如果将机柜安装到机架中一起运输或放置到易振动区域,请在每个导轨上安装一颗 M6 螺钉,以将机柜固定到机架后部。
      图 6. 将机柜固定到机架后部

将节点安装到机柜中

过程

  1. 为本任务做好准备。
    1. 确保将电源适配器正确安装到机柜中。要安装电源适配器,请参阅安装电源适配器(机架安装)
    2. 卸下中间外盖。

      卸下 1U2N 机柜的中间顶盖

      • 拧松中间顶盖上的六颗松不脱螺钉。
      • 将中间顶盖从机柜上提起,并放置在平坦清洁的表面上。
      图 7. 卸下 1U2N 机柜的中间顶盖

      卸下 1U3N 机柜的中间顶盖

      • 拧松中间顶盖上的八颗松不脱螺钉。
      • 将中间顶盖从机柜上提起,并放置在平坦清洁的表面上。
      图 8. 卸下 1U3N 机柜的中间顶盖

    3. 卸下导风罩。捏住导风罩上的蓝色操作点,小心地将导风罩从机柜中取出。
      图 9. 从 1U2N 机柜上卸下导风罩

      图 10. 从 1U3N 机柜上卸下导风罩

    4. 如果节点事先未安装在机柜中,则在将节点安装到机柜之前,请先完成以下步骤:
      1. 从节点上卸下桌面安装风扇护罩。请参阅卸下风扇护罩
      2. 从节点上卸下风扇模块。请参阅卸下风扇模块。否则,它可能会妨碍节点插入机柜。
      3. 将机架安装风扇护罩安装到节点上。请参阅安装风扇护罩
      4. 更改机器类型以确保正常运行。请参阅更改机器类型以便在机柜中使用(仅限经过培训的技术人员)

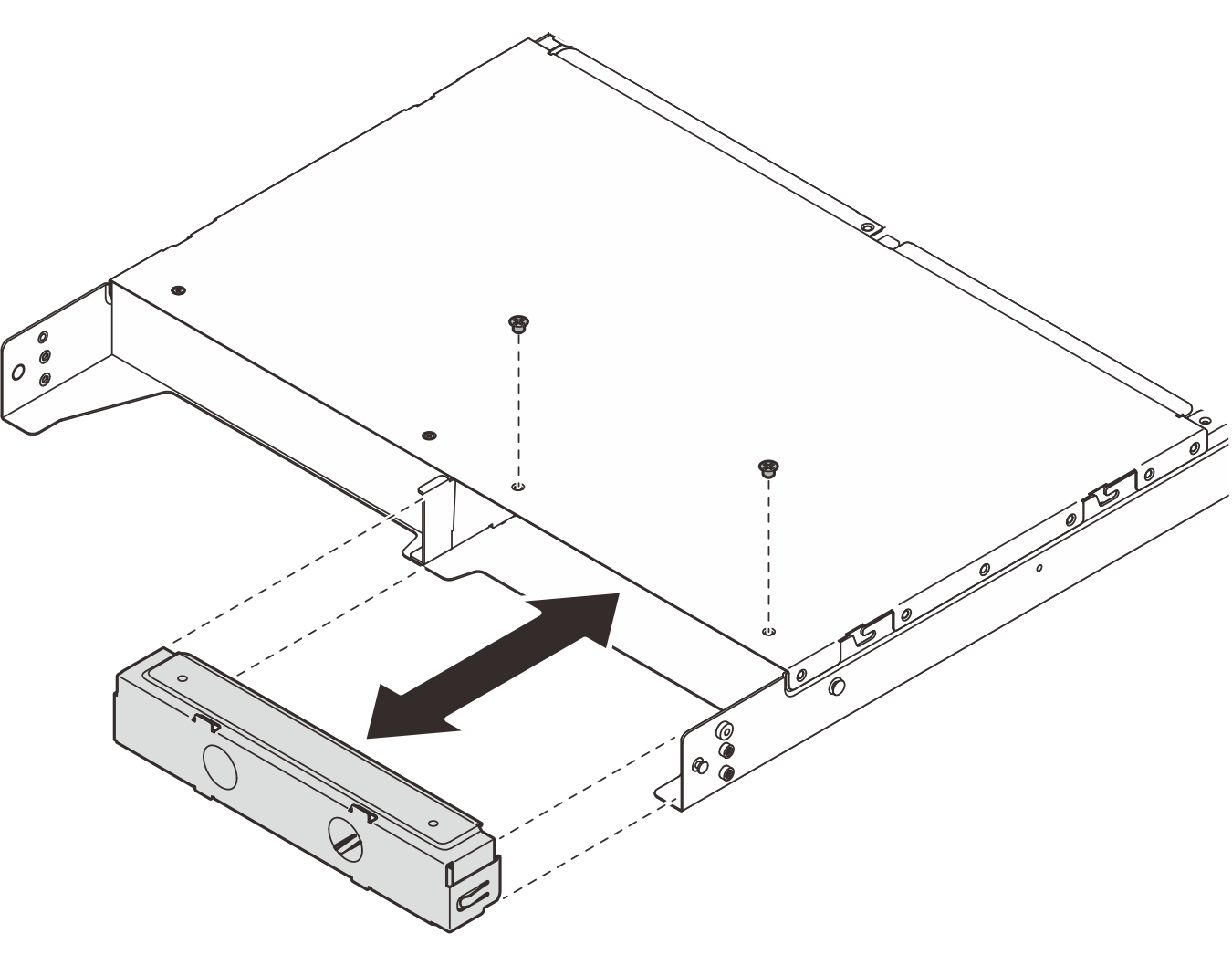

  2. 如果节点插槽中装有节点填充件,请先将其卸下。
    1. 松开固定节点填充件的两颗螺钉。
    2. 从节点插槽中卸下节点填充件。将节点填充件存放在安全的位置,以备将来使用。
    图 11. 卸下节点填充件

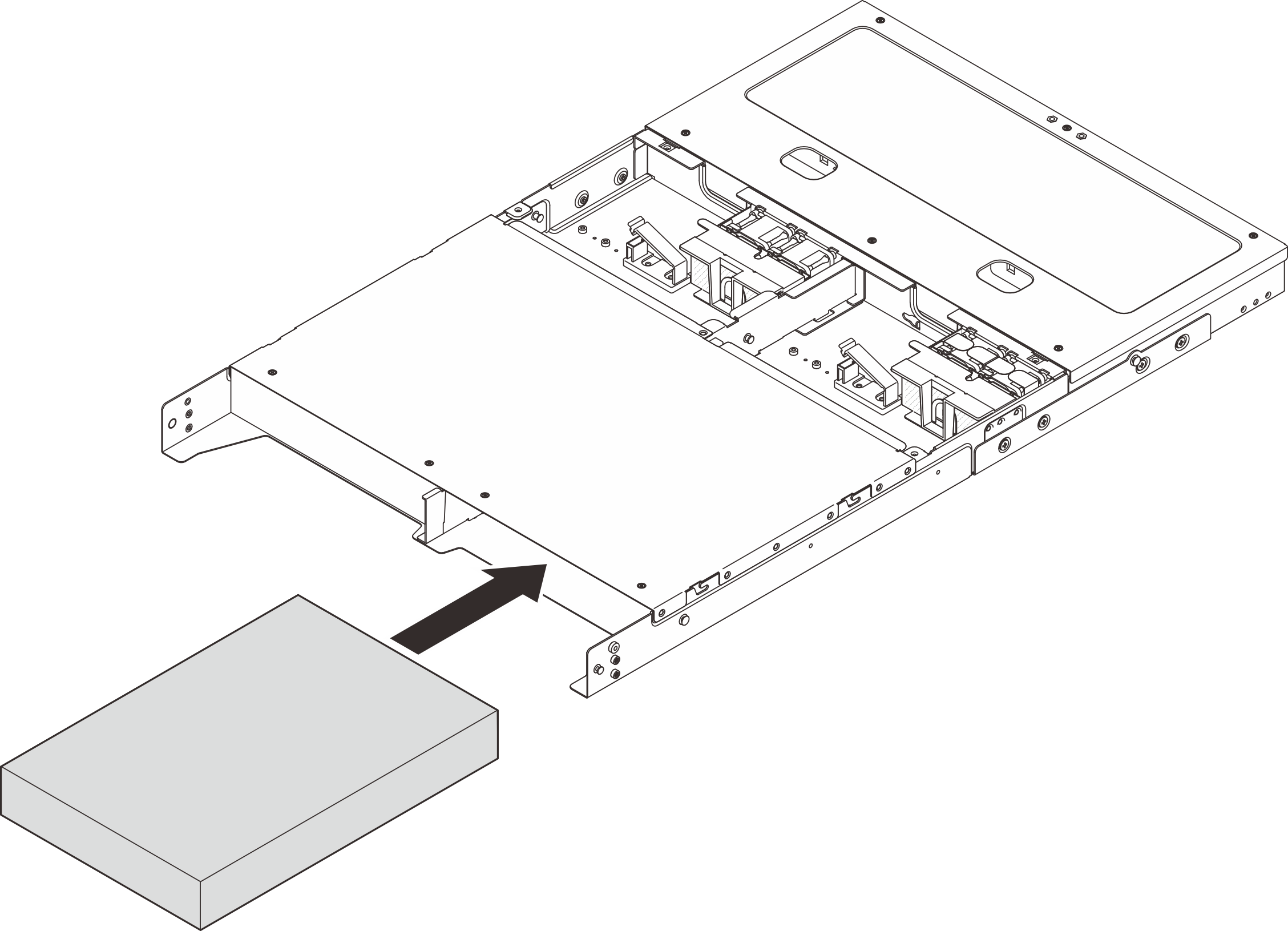

  3. 将节点推入节点插槽,直至其“咔嗒”一声锁定到位。
    图 12. 安装节点

  4. (可选)如果机柜中仅安装了一个节点,请在空的节点插槽中安装节点填充件。
    1. 将节点填充件插入节点插槽。
    2. 用两颗螺钉固定节点填充件。
    图 13. 安装节点填充件

  5. 确保将要连接到节点背面的线缆穿过机柜进行妥善布放。请参阅 《ThinkEdge SE100 机柜内部线缆布放指南》
  6. 将所有线缆连接到节点。要从电源适配器连接电源线,请完成以下步骤:
    1. 对齐螺钉孔,然后将电源线安装到节点上。
    2. 拧紧螺钉,确保电源线牢固固定。
      为了将电源适配器连接到节点,1U2N 机柜中的每个电源适配器需要配备两根 USB-C 输出电源线,而 1U3N 机柜中的每个电源适配器需要配备三根 USB-C 输出电源线。请将额外的电源线插入 1U3N 机柜中安装的电源适配器。有关线缆布放的更多详细信息,请参阅 《ThinkEdge SE100 机柜内部线缆布放指南》
      图 14. 安装电源线

完成之后

  1. 安装导风罩。将导风罩与机柜上的导销对齐;然后,向下放置导风罩,直至其牢固就位。
    图 15. 将导风罩安装到 1U2N 机柜中

    图 16. 将导风罩安装到 1U3N 机柜中

  2. 安装中间顶盖。
    • 安装 1U2N 机柜的中间顶盖

      1. 将中间顶盖放置在机柜顶部,确保两侧对齐。
      2. 拧紧六颗松不脱螺钉以固定中间顶盖。
      图 17. 安装 1U2N 机柜的中间顶盖

    • 安装 1U3N 机柜的中间顶盖

      1. 将中间顶盖放置在机柜顶部,确保两侧对齐。
      2. 拧紧八颗松不脱螺钉以固定中间顶盖。

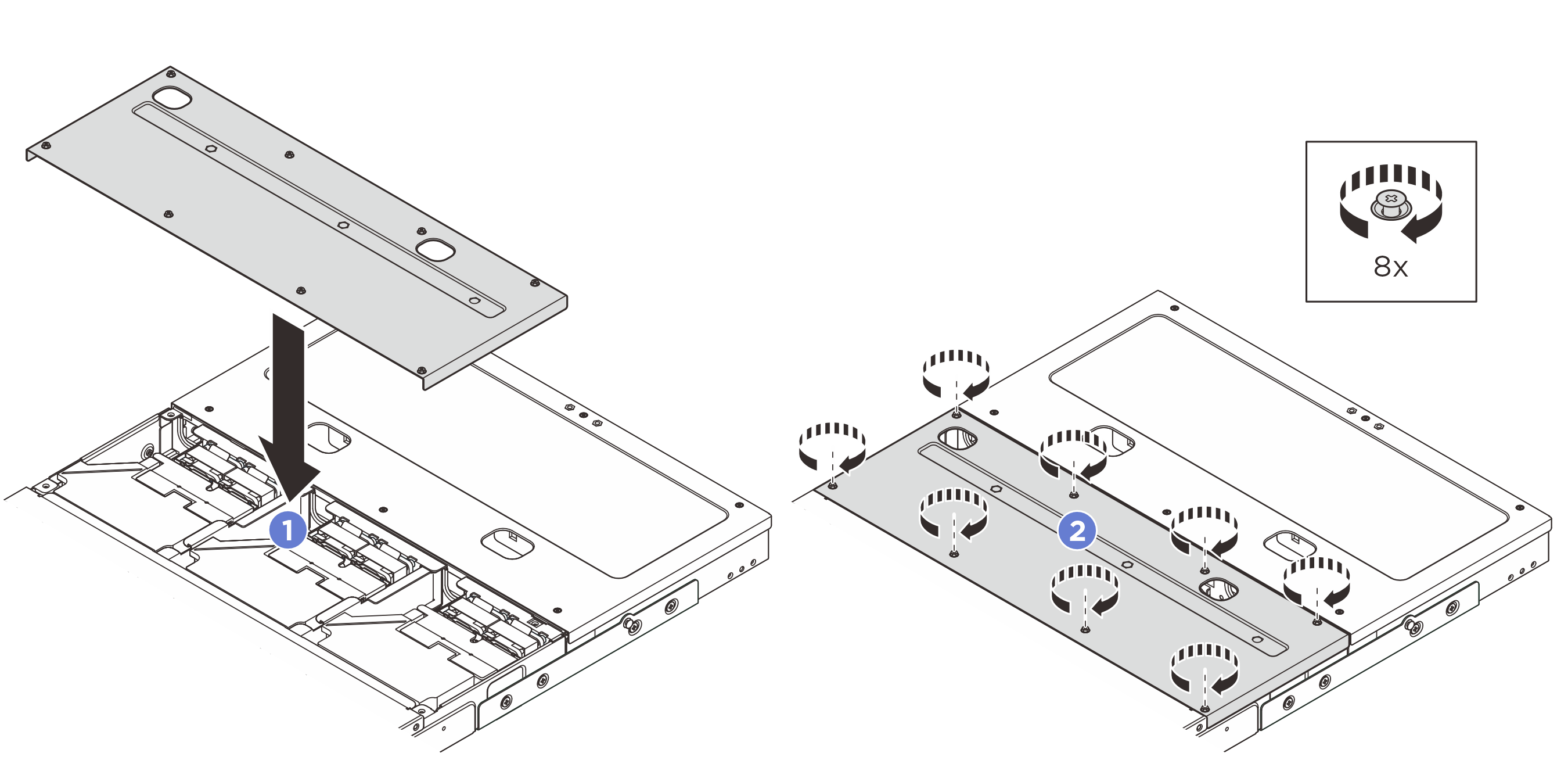

      图 18. 安装 1U3N 机柜的中间顶盖

  3. 如果适用,请将横杆安装到机柜上。
    1. 将横杆与机柜上的螺钉孔对齐;然后,将横杆向下放到机柜上。确保所有线缆都正确布放在横杆下方。
    2. 拧紧两颗松不脱螺钉以固定横杆。
    图 19. 安装横杆

  4. 如果适用,请安装后顶盖。
    1. 将后顶盖放置在机柜顶部,确保两侧对齐。
    2. 拧紧六颗松不脱螺钉以固定后顶盖。

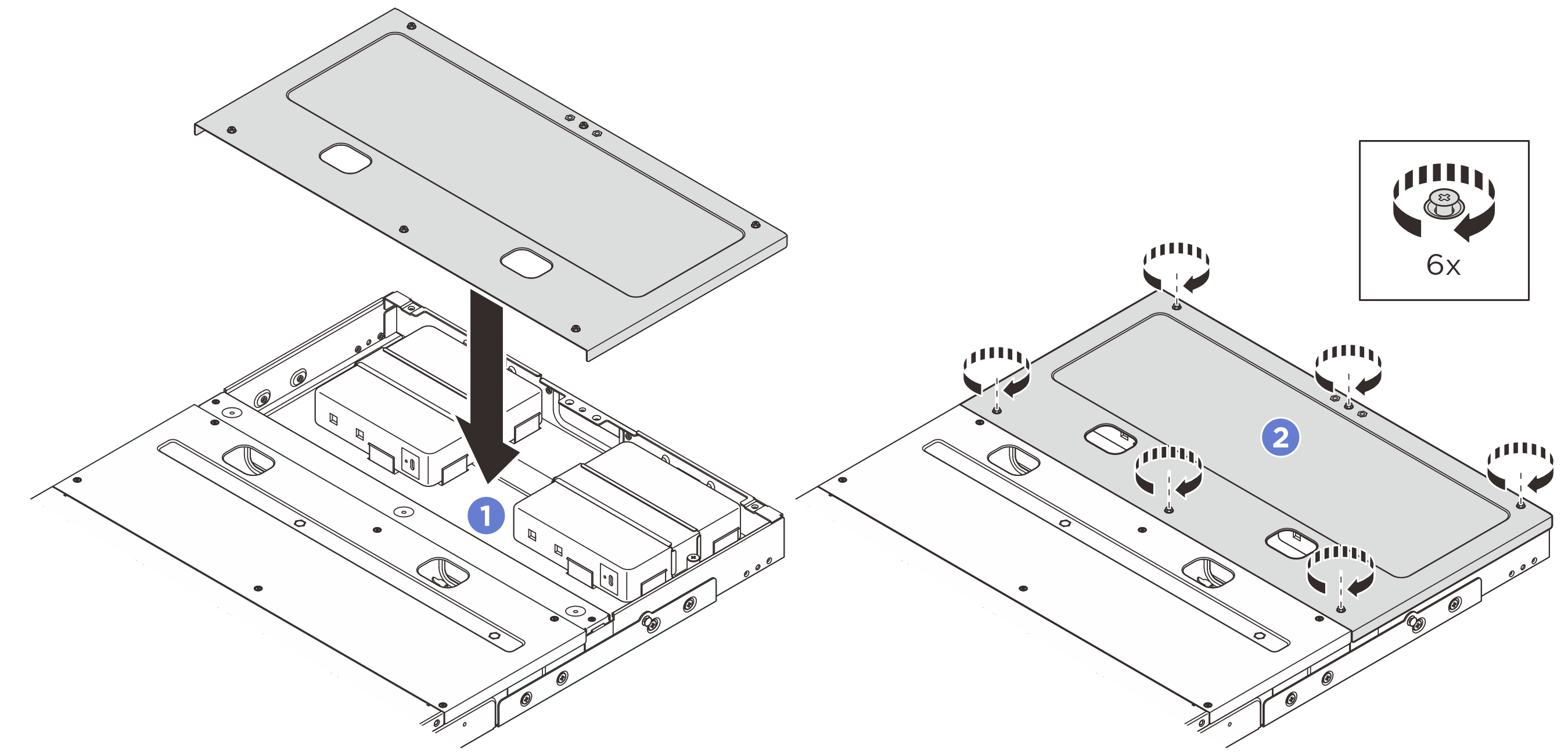

    图 20. 安装后顶盖

将装运支架安装到机柜

注意
安装装运支架后,将无法操作节点正面的接口。在安装装运支架之前,请务必完成以下操作:
  1. 将所有必要的外部线缆连接到节点。

  2. 打开服务器电源和任意外围设备。请参阅打开服务器电源

过程

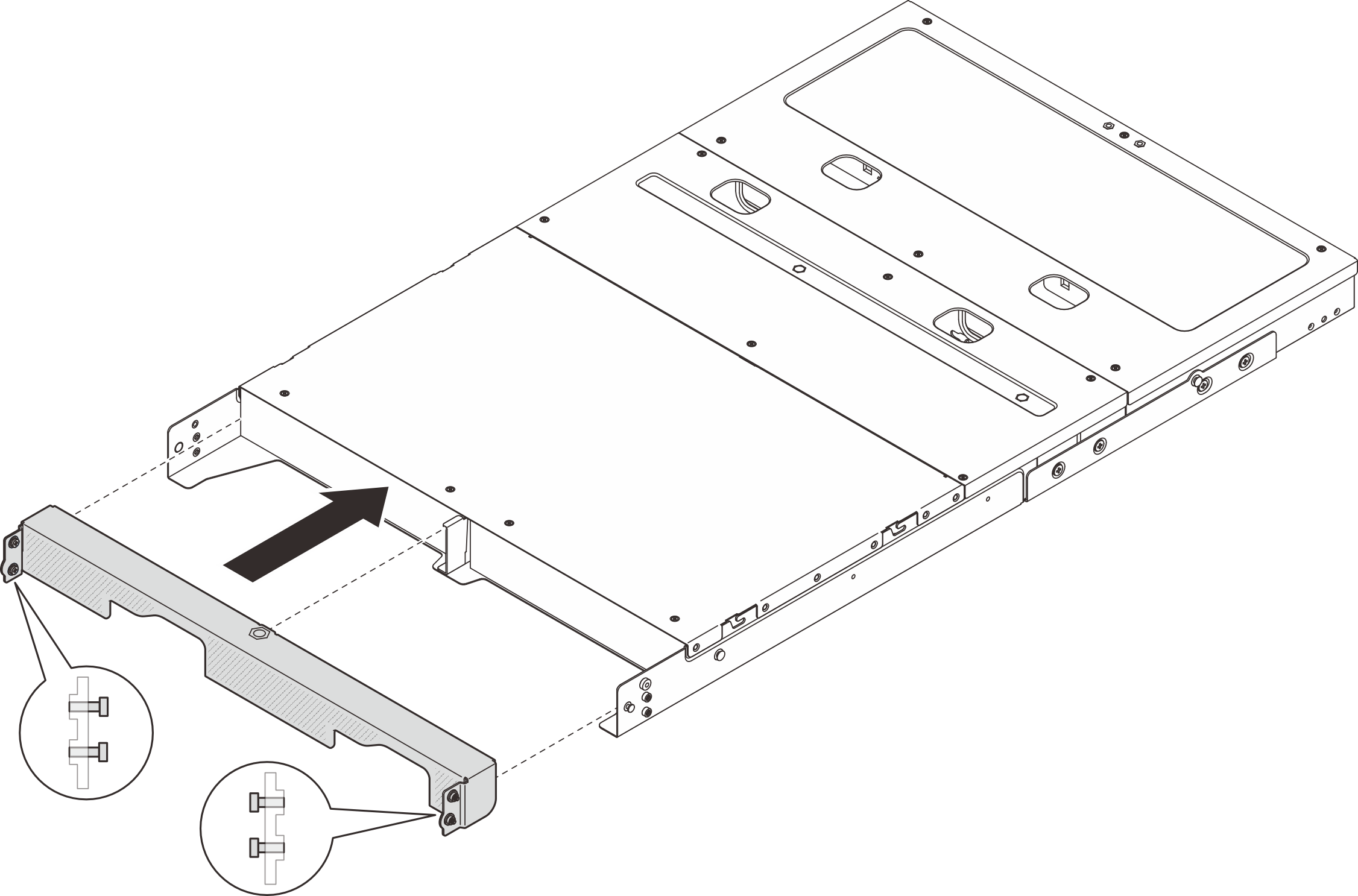

  1. 如图所示,按压装运支架两侧的松不脱螺钉;然后,将装运支架朝机柜推动,直至其牢固就位。
    图 21. 安装装运支架

  2. 固定装运支架两侧的四颗松不脱螺钉。
    图 22. 拧紧螺钉
