安装风扇护罩

按照本节中的说明安装风扇护罩。

关于本任务

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
S017
moving parts
警告
附近有危险的活动扇叶。请勿用手指或身体其他部位与其接触。
转到与要安装的风扇护罩对应的章节：

安装桌面安装风扇护罩​

过程

  1. 为本任务做好准备。
    1. 如果节点安装在机柜中，在安装桌面安装风扇护罩之前需完成以下步骤：
      1. 卸下机架安装风扇护罩。请参阅卸下机架安装风扇护罩。
      2. 从风扇桥接线缆上卸下风扇桥接线缆防尘盖。
        图 1. 卸下风扇桥接线缆防尘盖

      3. 安装风扇模块。请参阅安装风扇模块。
  2. 安装风扇护罩。
    1. 将风扇护罩与节点上的螺钉孔对齐；然后，将风扇护罩向下放置到节点上。
    2. 拧紧四颗螺钉以将风扇护罩固定到节点上。
      图 2. 安装风扇护罩

完成之后

演示视频

在 YouTube 上观看操作过程

安装机架安装风扇护罩​

过程

  1. 为本任务做好准备。
    1. 如果节点未安装在机柜中，请先完成以下步骤再安装机架安装风扇护罩。
      1. 卸下桌面安装风扇护罩。请参阅卸下桌面安装风扇护罩。
      2. 卸下风扇模块。请参阅卸下风扇模块。
      3. 将风扇桥接线缆防尘盖安装到风扇桥接线缆上。
        图 3. 安装风扇桥接线缆防尘盖

  2. 安装风扇护罩。
    1. 将风扇护罩与节点上的螺钉孔对齐；然后，将风扇护罩向下放置到节点上。
    2. 拧紧两颗螺钉将风扇护罩固定到节点上。

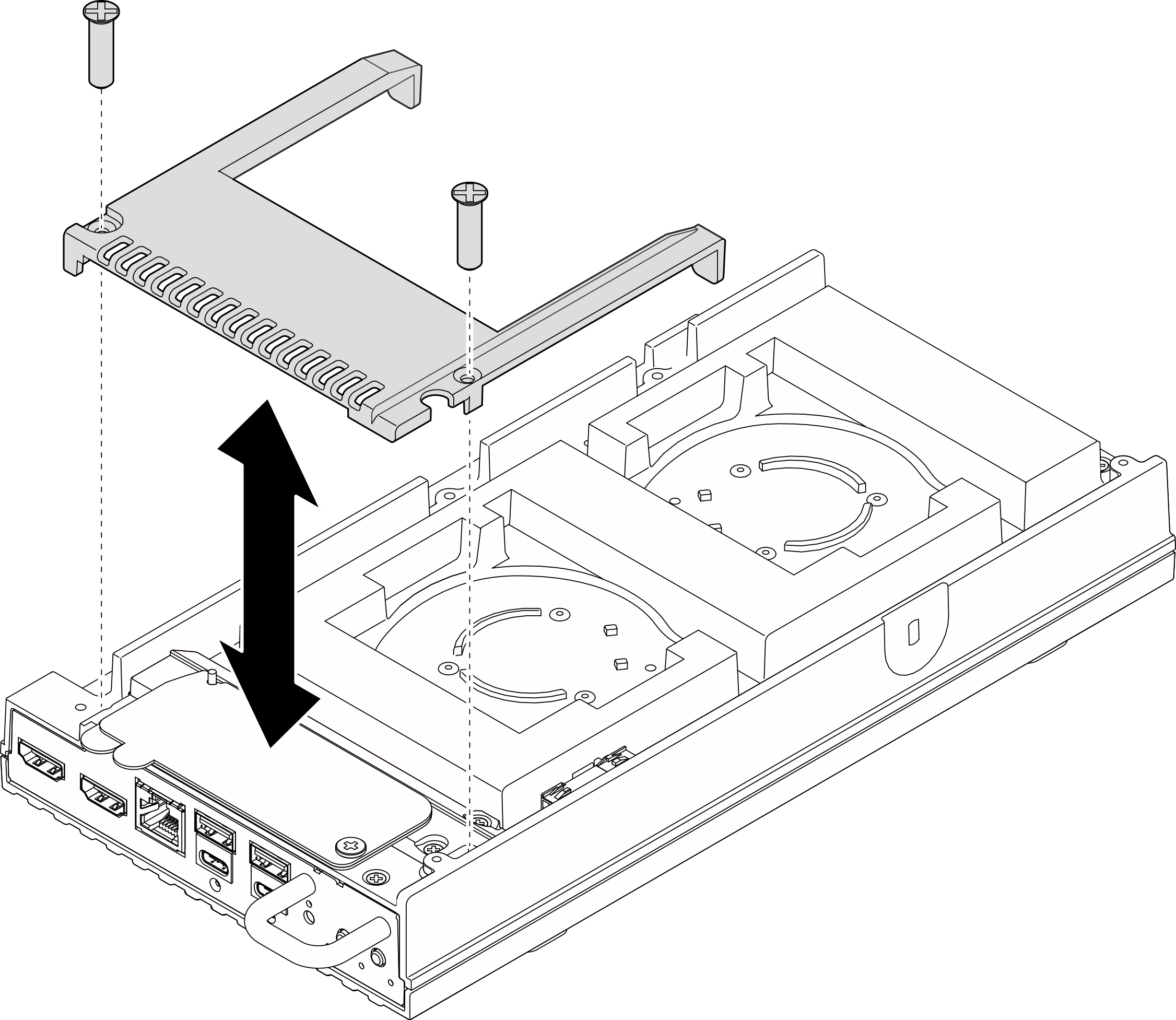

      图 4. 安装风扇护罩

完成之后

演示视频

在 YouTube 上观看操作过程
