Lüfterabdeckung installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Lüfterabdeckung zu installieren.

Zu dieser Aufgabe

S002
disconnect all power
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
S017
moving parts
VORSICHT
Gefährliche, sich bewegende Lüfterflügel in der Nähe. Nicht mit den Fingern oder mit anderen Körperteilen berühren.
Fahren Sie mit dem Abschnitt fort, der der zu installierenden Lüfterabdeckung entspricht:

Lüfterabdeckung für den Tischbetrieb installieren​

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Wenn der Knoten in einem Gehäuse installiert wurde, führen Sie die folgenden Schritte aus, bevor Sie die Lüfterabdeckung für den Tischbetrieb installieren.
      1. Entfernen Sie die Lüfterabdeckung für die Rackmontage. Siehe Lüfterabdeckung für die Rackmontage entfernen.
      2. Entfernen Sie die Staubschutzabdeckungen des Lüfterüberbrückungskabels von den Lüfterüberbrückungskabeln.

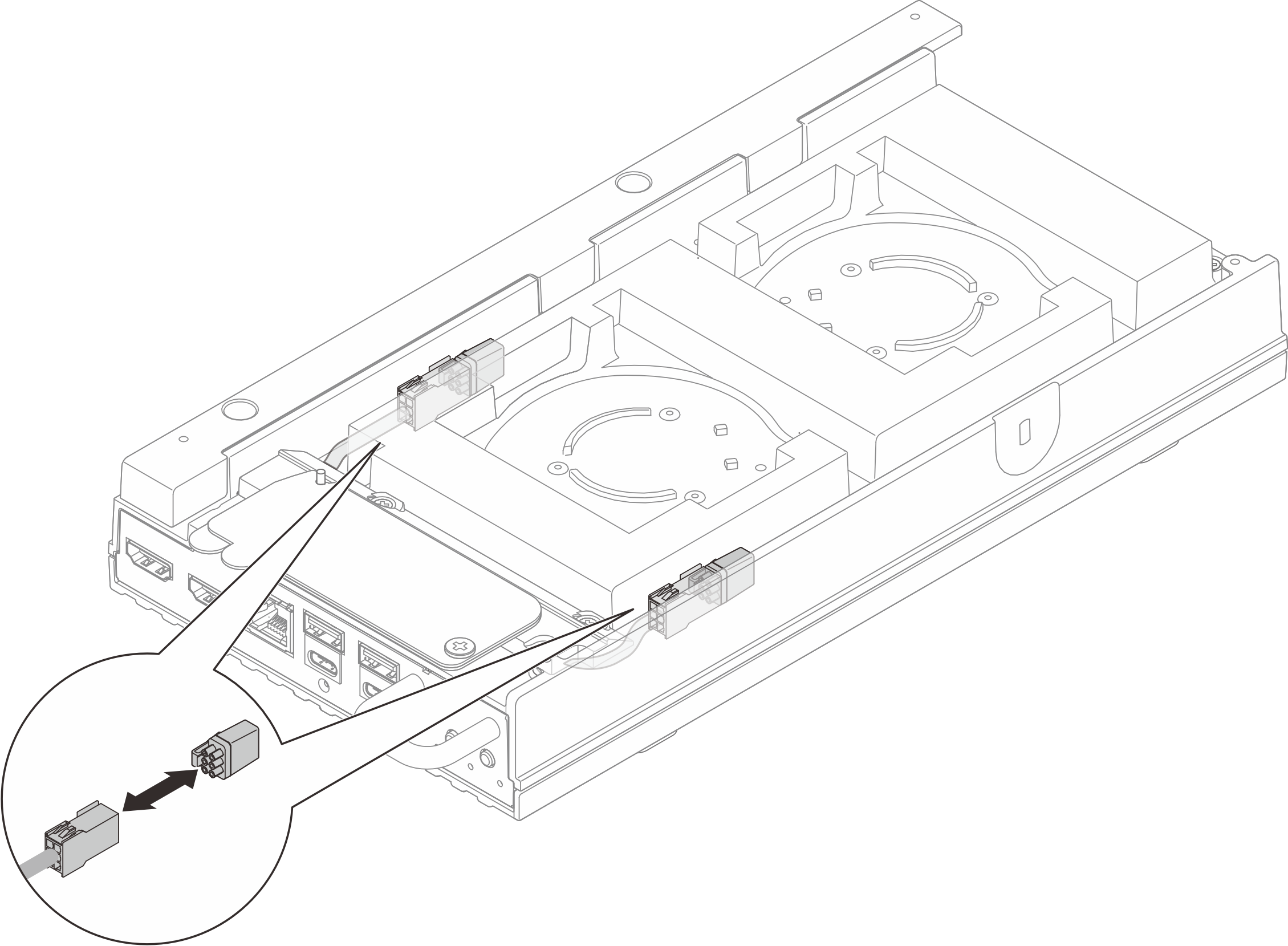

        Abbildung 1. Entfernen der Staubschutzabdeckungen des Lüfterüberbrückungskabels

      3. Installieren Sie die Lüftermodule. Informationen dazu finden Sie im Abschnitt Lüftermodul installieren.
  2. Installieren Sie die Lüfterabdeckung.
    1. Richten Sie die Lüfterabdeckung an den Schraubenlöchern am Knoten aus. Senken Sie dann die Lüfterabdeckung auf den Knoten ab.
    2. Ziehen Sie vier Schrauben an, um die Lüfterabdeckung am Knoten zu befestigen.

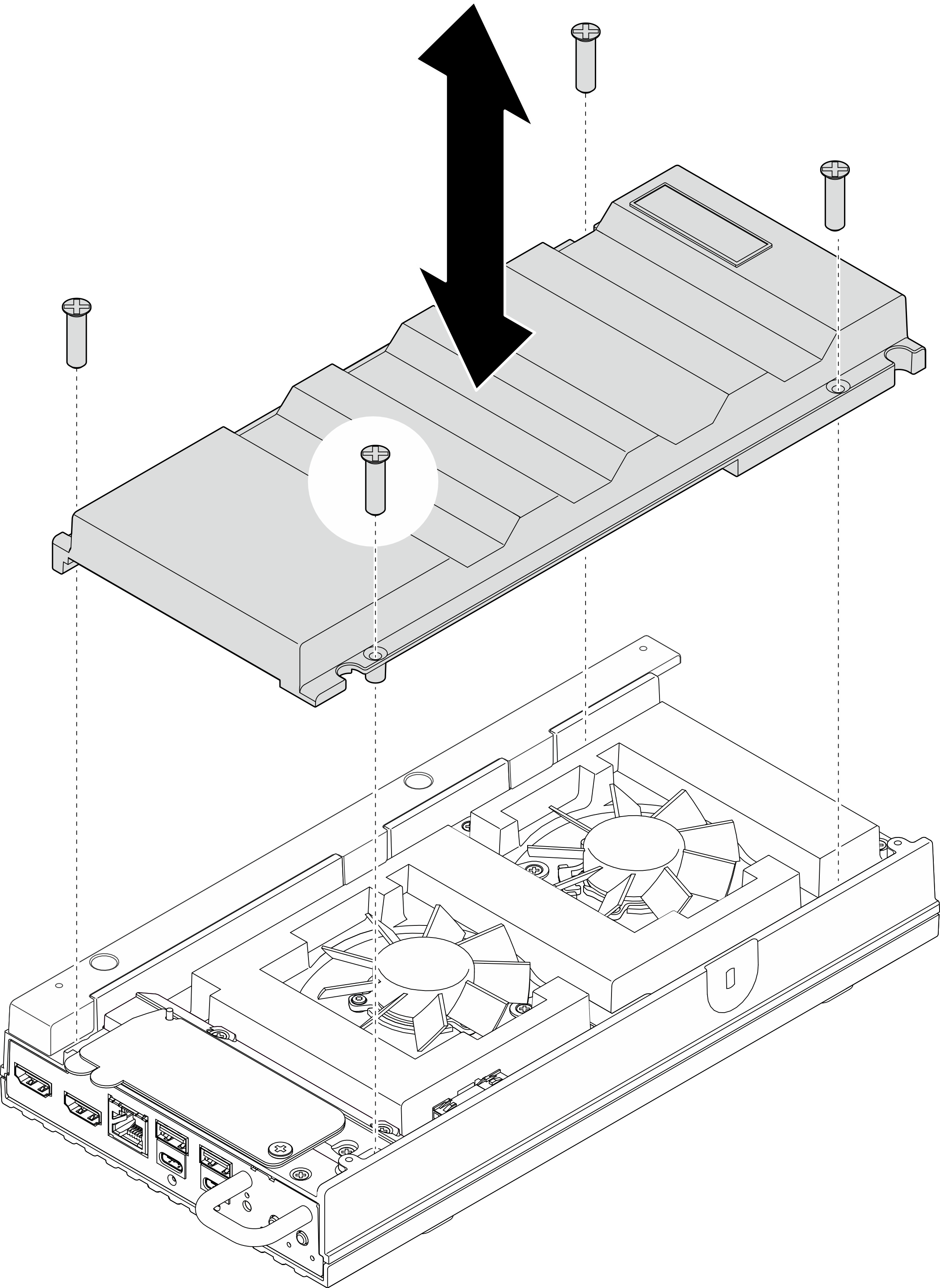

      Abbildung 2. Installieren der Lüfterabdeckung

Nach dieser Aufgabe

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an

Lüfterabdeckung für die Rackmontage installieren​

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Wenn der Knoten nicht in einem Gehäuse installiert wurde, führen Sie die folgenden Schritte aus, bevor Sie die Lüfterabdeckung für die Rackmontage installieren.
      1. Entfernen Sie die Lüfterabdeckung für den Tischbetrieb. Siehe Lüfterabdeckung für den Tischbetrieb entfernen.
      2. Entfernen Sie die Lüftermodule. Weitere Informationen finden Sie unter Lüftermodul entfernen.
      3. Installieren Sie die Staubschutzabdeckungen für das Lüfterüberbrückungskabel an den Lüfterüberbrückungskabeln.
        Abbildung 3. Installieren der Staubschutzabdeckungen für das Lüfterüberbrückungskabel

  2. Installieren Sie die Lüfterabdeckung.
    1. Richten Sie die Lüfterabdeckung an den Schraubenlöchern am Knoten aus. Senken Sie dann die Lüfterabdeckung auf den Knoten ab.
    2. Ziehen Sie zwei Schrauben an, um die Lüfterabdeckung am Knoten zu befestigen.

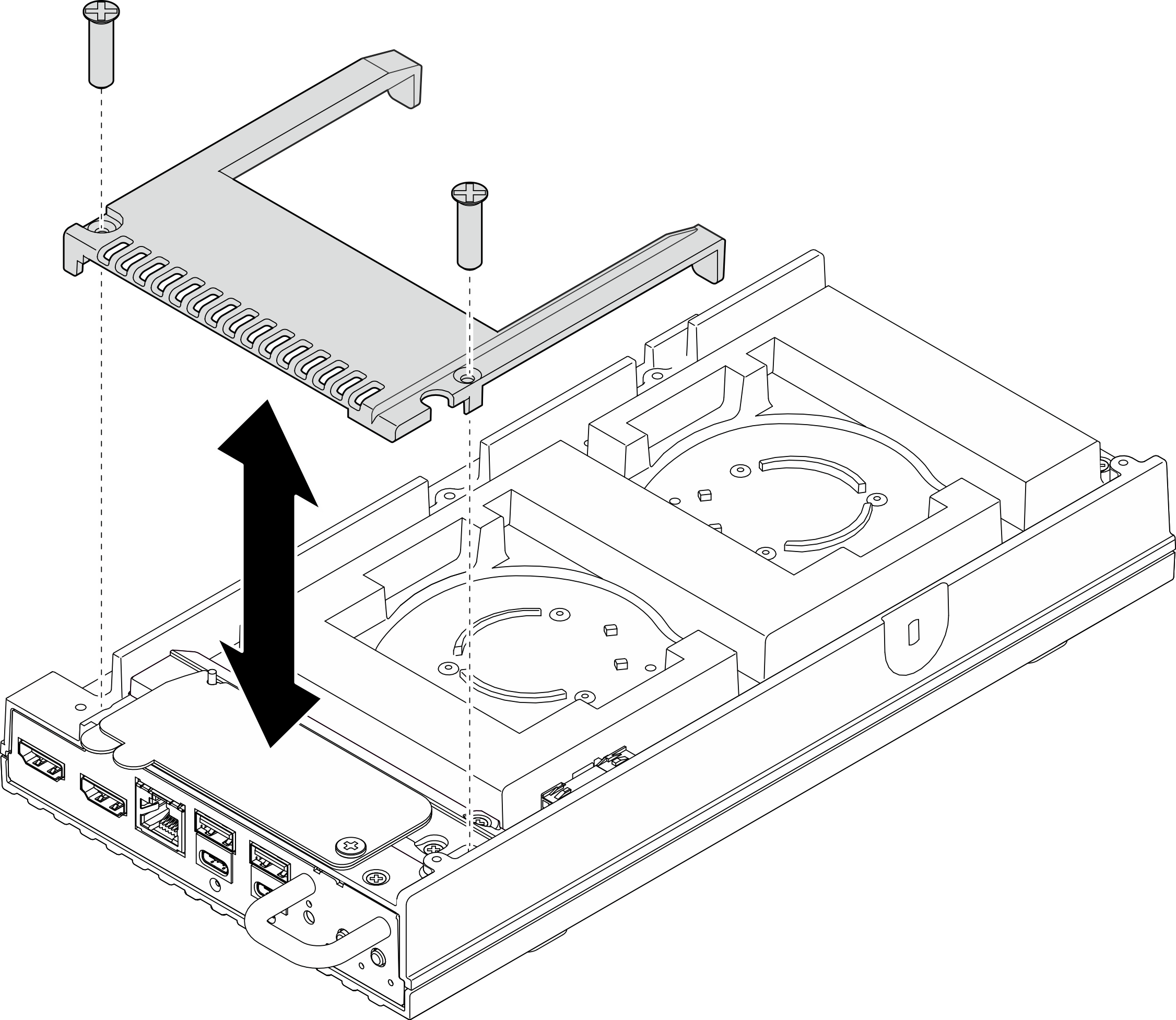

      Abbildung 4. Installieren der Lüfterabdeckung

Nach dieser Aufgabe

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an
