Установка кожуха вентилятора

В этом разделе приведены инструкции по установке кожуха вентилятора.

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
S017
moving parts
ОСТОРОЖНО
Рядом находятся опасные движущиеся лопасти вентилятора. Не касайтесь их пальцами или другими частями тела.
Перейдите к разделу, соответствующему устанавливаемому кожуху вентилятора:

Установка кожуха вентилятора для монтажа на столе​

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Если узел был установлен в корпусе, перед установкой кожуха вентилятора для монтажа на столе выполните следующие действия.
      1. Снимите кожух вентилятора для монтажа в стойке. См. раздел Снятие кожуха вентилятора для монтажа в стойке.
      2. Снимите пылезащитные заглушки кабелей мостов вентиляторов с кабелей мостов вентиляторов.

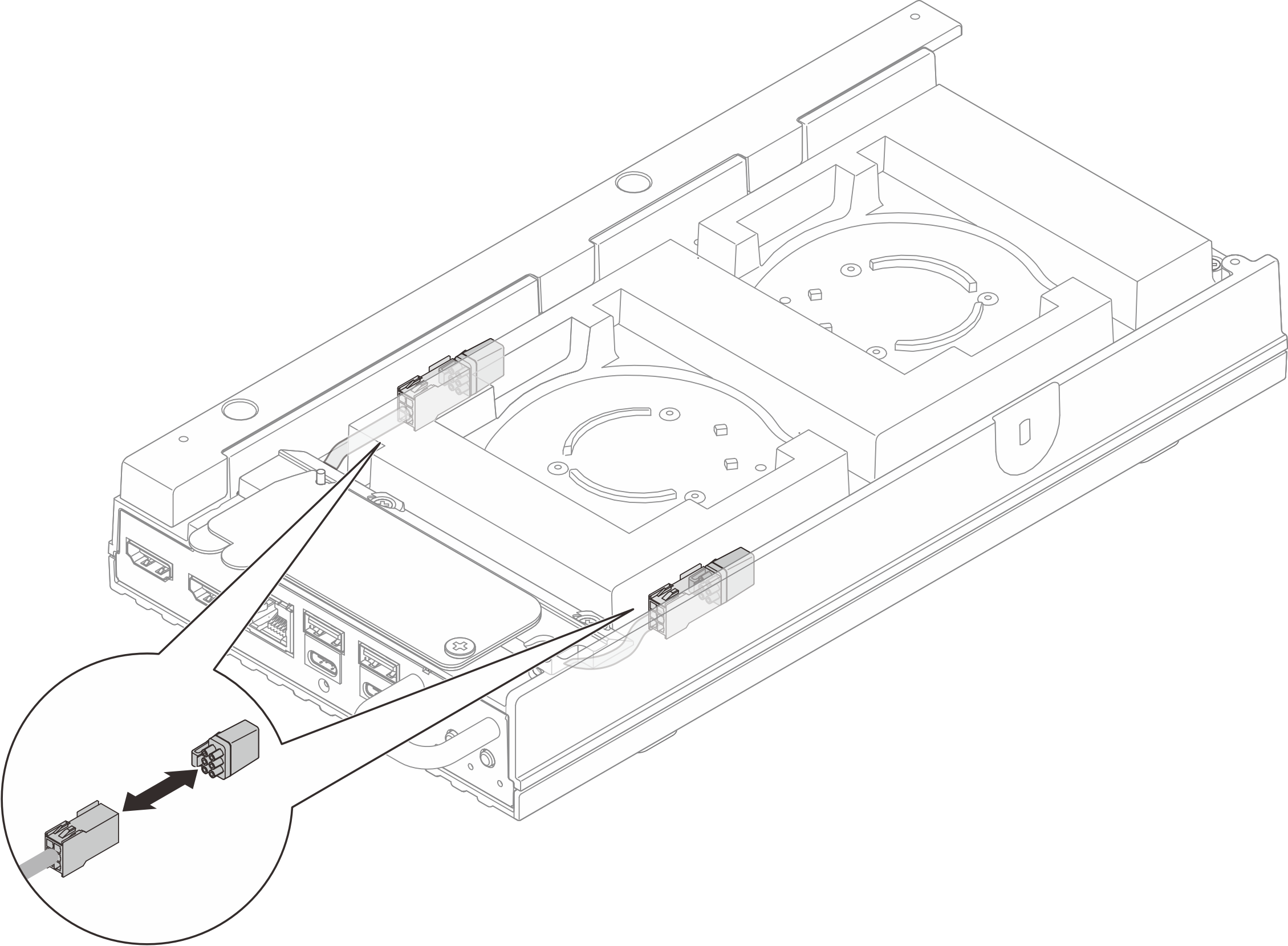

        Рис. 1. Снятие пылезащитных заглушек кабелей мостов вентиляторов

      3. Установите модули вентиляторов. См. раздел Установка модуля вентилятора.
  2. Установите кожух вентилятора.
    1. Совместите кожух вентилятора с отверстиями для винтов на узле; затем опустите кожух вентилятора на узел.
    2. Затяните четыре винта, чтобы зафиксировать кожух вентилятора на узле.

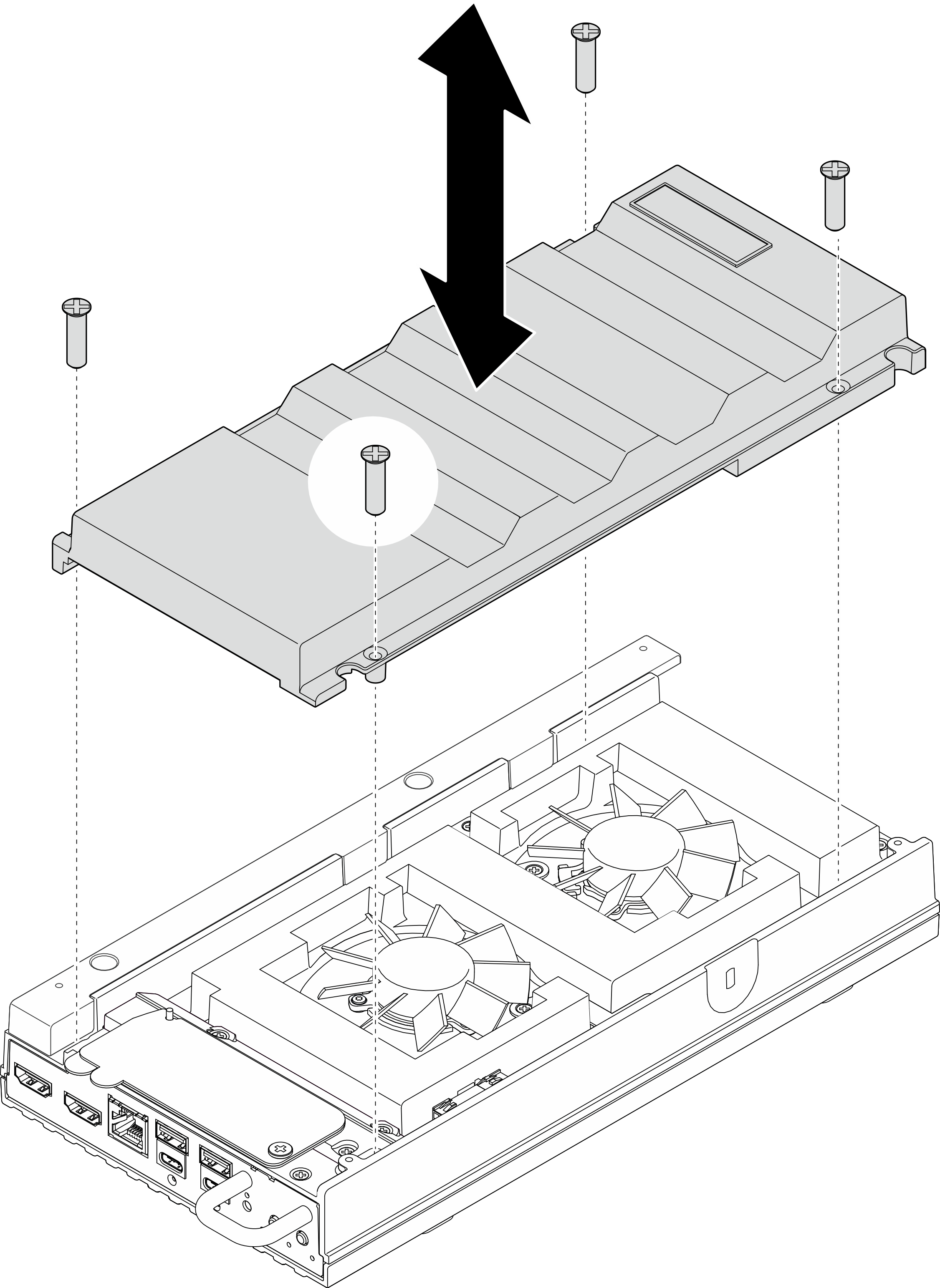

      Рис. 2. Установка кожуха вентилятора

После завершения

Демонстрационное видео

Посмотрите видео процедуры на YouTube

Установка кожуха вентилятора для монтажа в стойке​

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Если узел не был установлен в корпусе, перед установкой кожуха вентилятора для монтажа в стойке выполните следующие действия.
      1. Снимите кожух вентилятора для монтажа на столе. См. раздел Снятие кожуха вентилятора для монтажа на столе.
      2. Снимите модули вентиляторов. См. раздел Снятие модуля вентилятора.
      3. Установите пылезащитные заглушки кабелей мостов вентиляторов на кабели мостов вентиляторов.
        Рис. 3. Установка пылезащитных заглушек кабелей мостов вентиляторов

  2. Установите кожух вентилятора.
    1. Совместите кожух вентилятора с отверстиями для винтов на узле; затем опустите кожух вентилятора на узел.
    2. Затяните два винта, чтобы зафиксировать кожух вентилятора на узле.

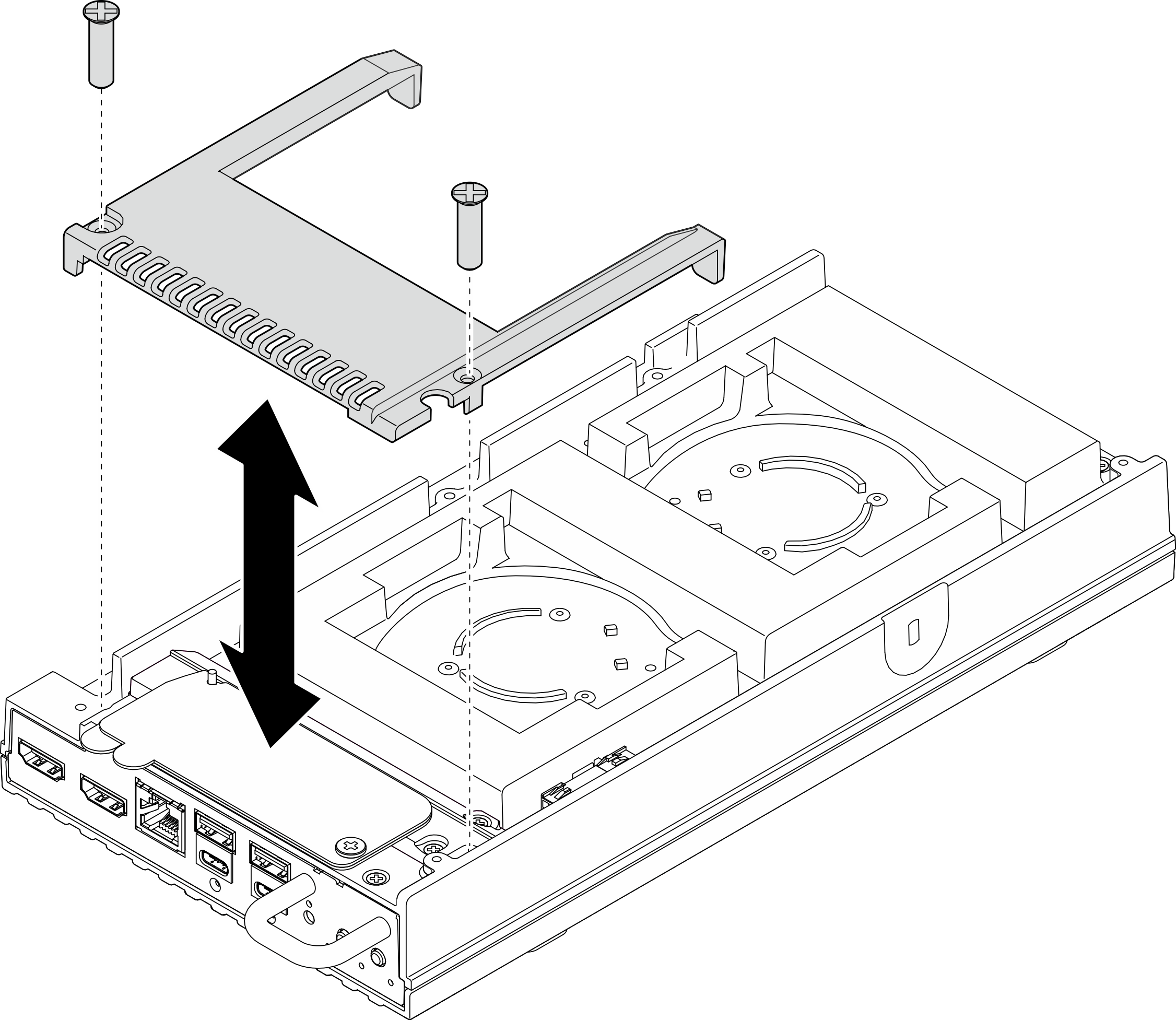

      Рис. 4. Установка кожуха вентилятора

После завершения

Демонстрационное видео

Посмотрите видео процедуры на YouTube
