安装风扇模块

按照本节中的说明安装风扇模块。

关于本任务

S002

警告

设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

S017

警告

附近有危险的活动扇叶。请勿用手指或身体其他部位与其接触。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 以装有组件的防静电包装接触服务器上任何未上漆的金属表面；然后从包装中取出组件，并将其放置在防静电平面上。

过程

1. 为本任务做好准备。
   1. 如果节点安装在机柜中，请卸下机架安装风扇护罩。请参阅卸下机架安装风扇护罩。
2. 在顶盖上找到风扇插槽以安装风扇模块。请参阅系统风扇编号。
3. 安装风扇模块。

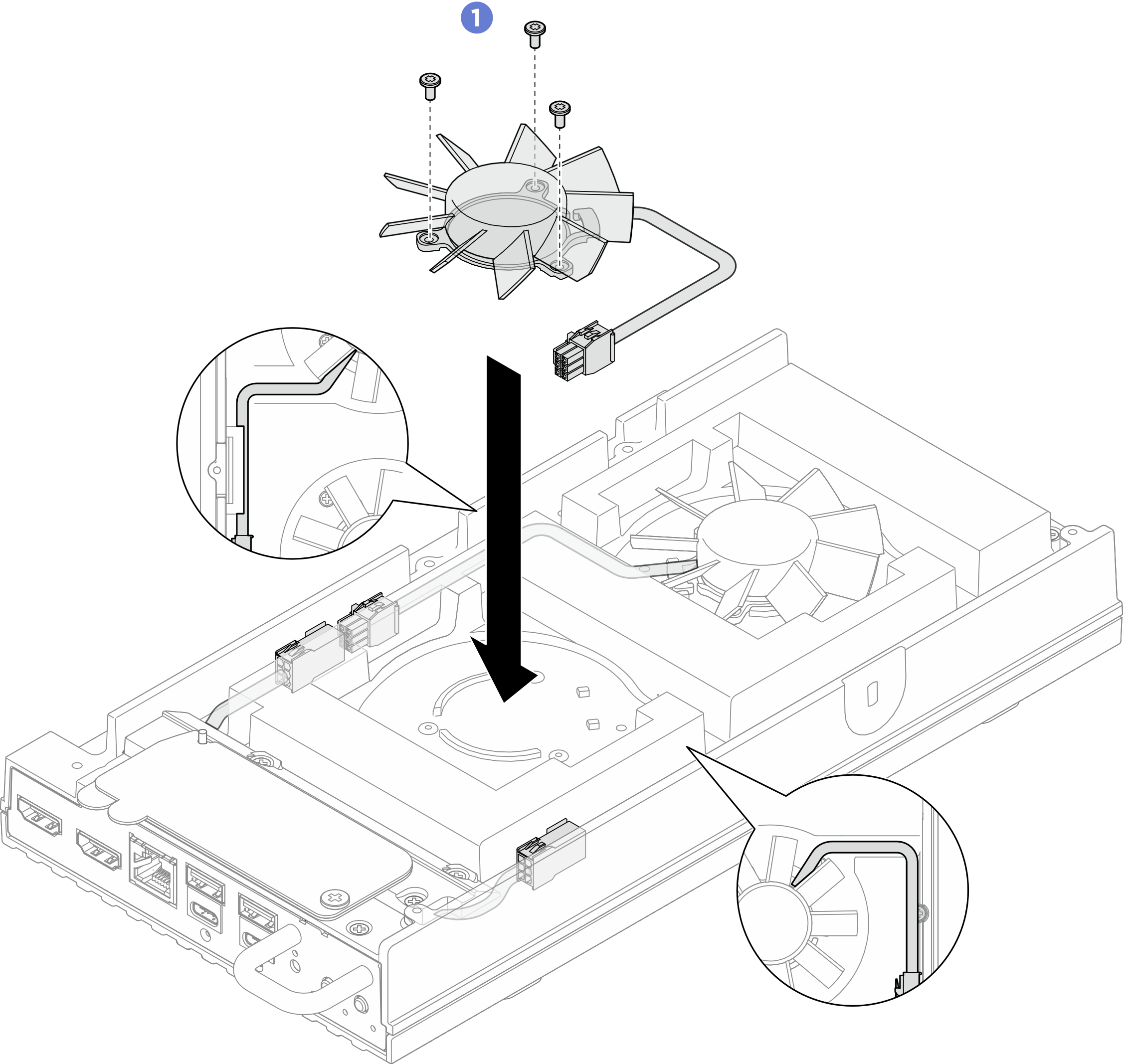

   1. 将风扇模块与顶盖上的风扇插槽对齐；然后，拧紧三颗螺钉以固定风扇模块。
      注

      请确保如图所示将风扇模块线缆穿过导槽。

      图 1. 安装风扇模块


   2. 将风扇模块线缆支架与顶盖上的插槽对齐；然后，拧紧两颗螺钉以固定风扇模块线缆支架。
      图 2. 风扇模块 1 线缆支架



      图 3. 风扇模块 2 线缆支架

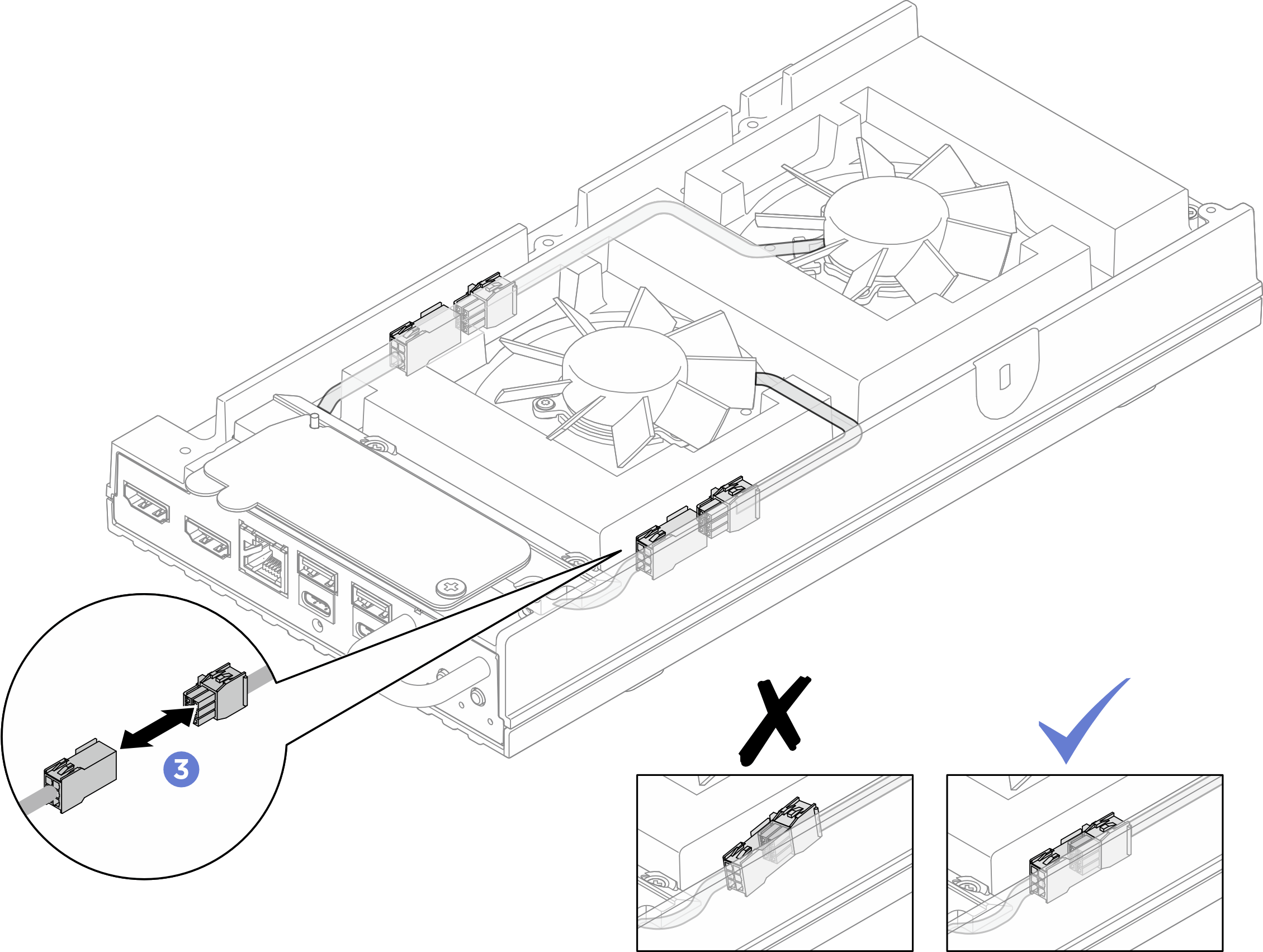

   3. 将风扇桥接线缆连接到风扇模块线缆。

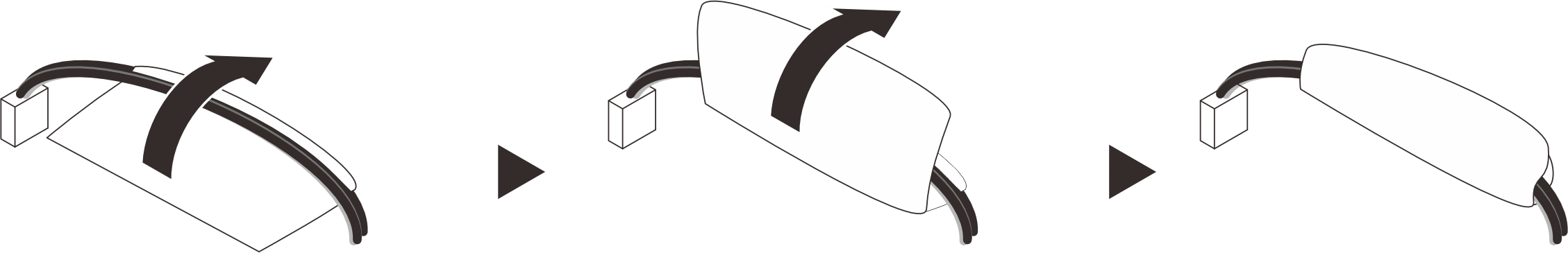

   4. 风扇桥接线缆和风扇模块线缆上贴有标签。布放线缆之前，请先将标签缠绕到线缆上。
      图 4. 将标签缠绕到线缆上

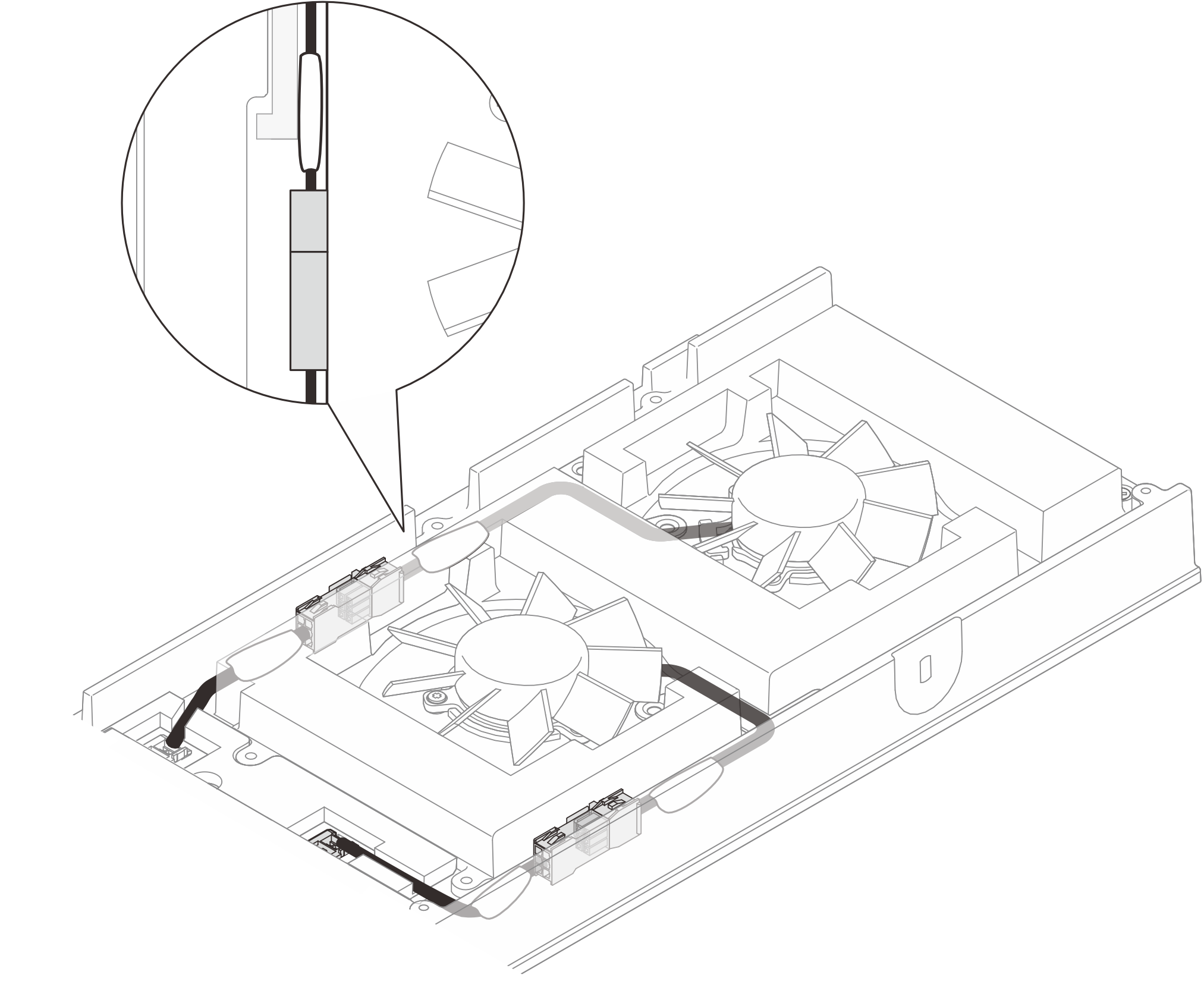

   5. 如图所示，将带有缠绕标签的线缆按入顶盖上的线缆插槽中。请确保风扇模块 1 的线缆固定在泡沫和机箱之间。
      图 5. 风扇线缆布放



      注

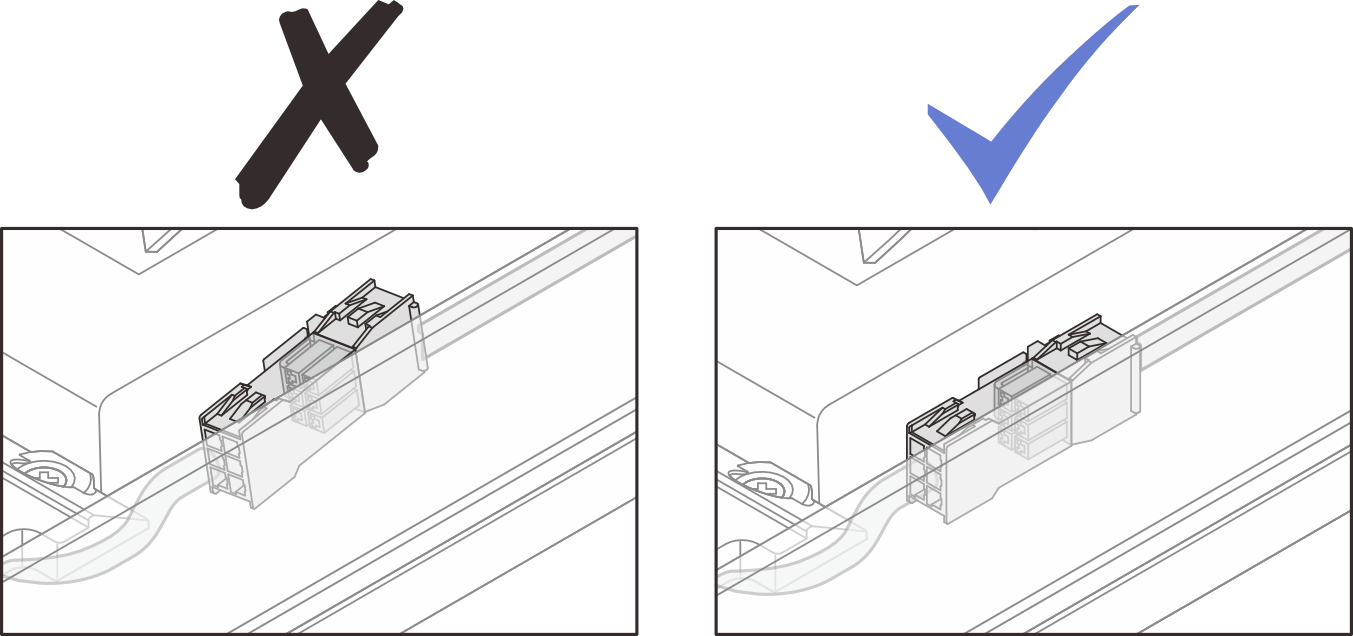

      请确保将接头按入插槽中，以免影响到风扇护罩。




   注

   如有必要，请重复该过程以安装另一个风扇模块。
