팬 모듈 설치

이 섹션의 지침에 따라 팬 모듈을 설치하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

S017

경고

근처에서 팬 블레이드가 위험하게 움직이고 있습니다. 손가락 및 기타 신체 부위를 가까이하지 마십시오.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.

절차

1. 이 작업을 준비하십시오.
   1. 엔클로저에 서버가 설치된 경우 랙 마운트 팬 슈라우드를 제거합니다. 랙 마운트 팬 슈라우드 제거의 내용을 참조하십시오.
2. 윗면 덮개의 팬 슬롯을 찾아 팬 모듈을 설치하십시오. 자세한 내용은 사용 설명서 또는 시스템 구성 설명서의 시스템 팬 번호 지정을 참조하십시오.
3. 팬 모듈을 설치하십시오.
   주

   필요한 경우 설치할 다른 팬에 아래 절차를 반복합니다.
   1. 팬 모듈을 윗면 덮개의 팬 슬롯에 맞춘 다음, 나사 3개를 조여 팬 모듈을 고정합니다.
      주

      그림과 같이 케이블 가이드 사이에 팬 브리지 모듈 케이블을 직선으로 배선해야 합니다.

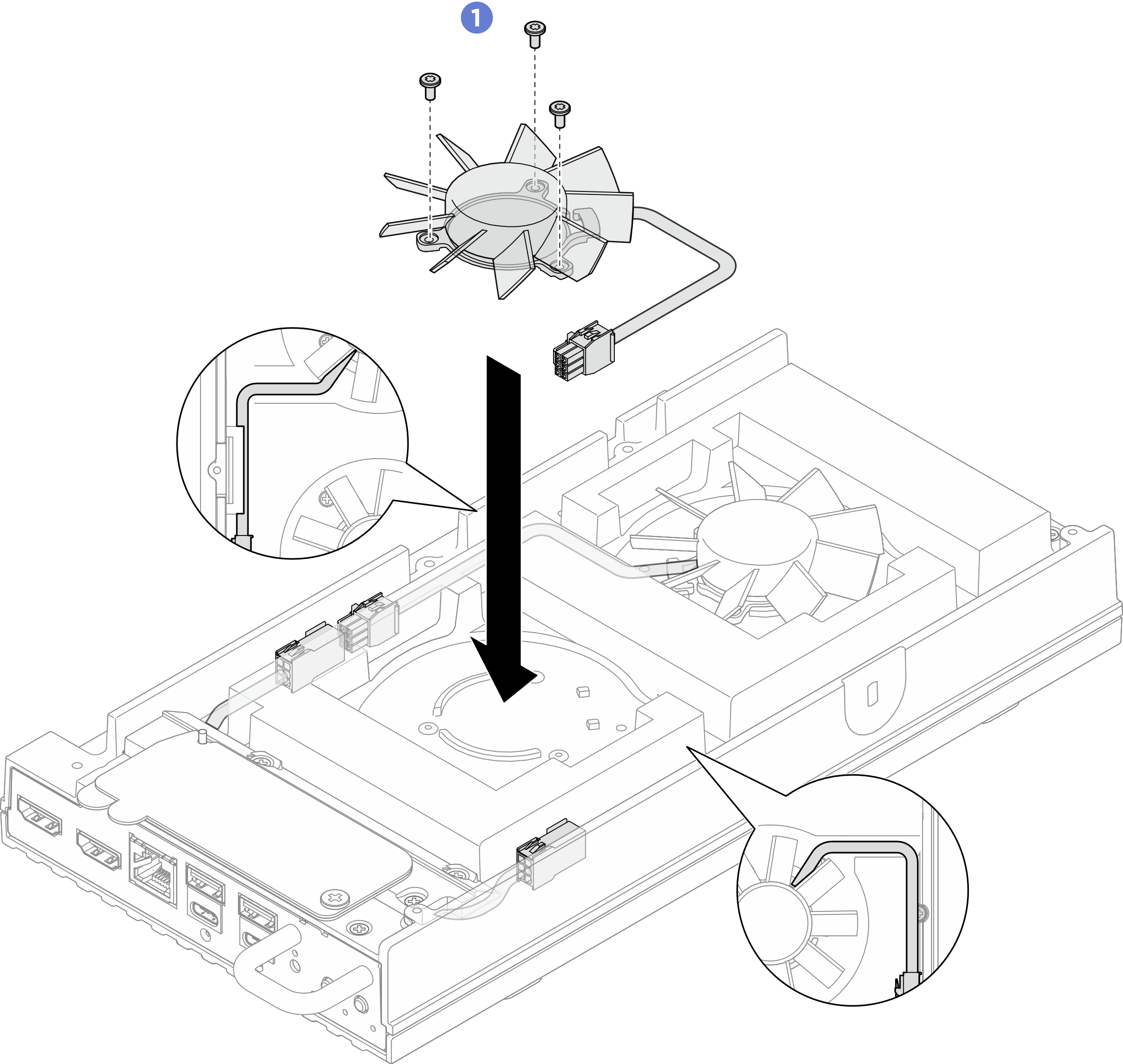

      그림 1. 팬 모듈 설치


   2. 팬 모듈 케이블 브래킷을 윗면 덮개의 해당 슬롯에 맞춘 다음, 나사 2개를 조여 팬 모듈 케이블을 덮는 팬 모듈 케이블 브래킷을 고정합니다.

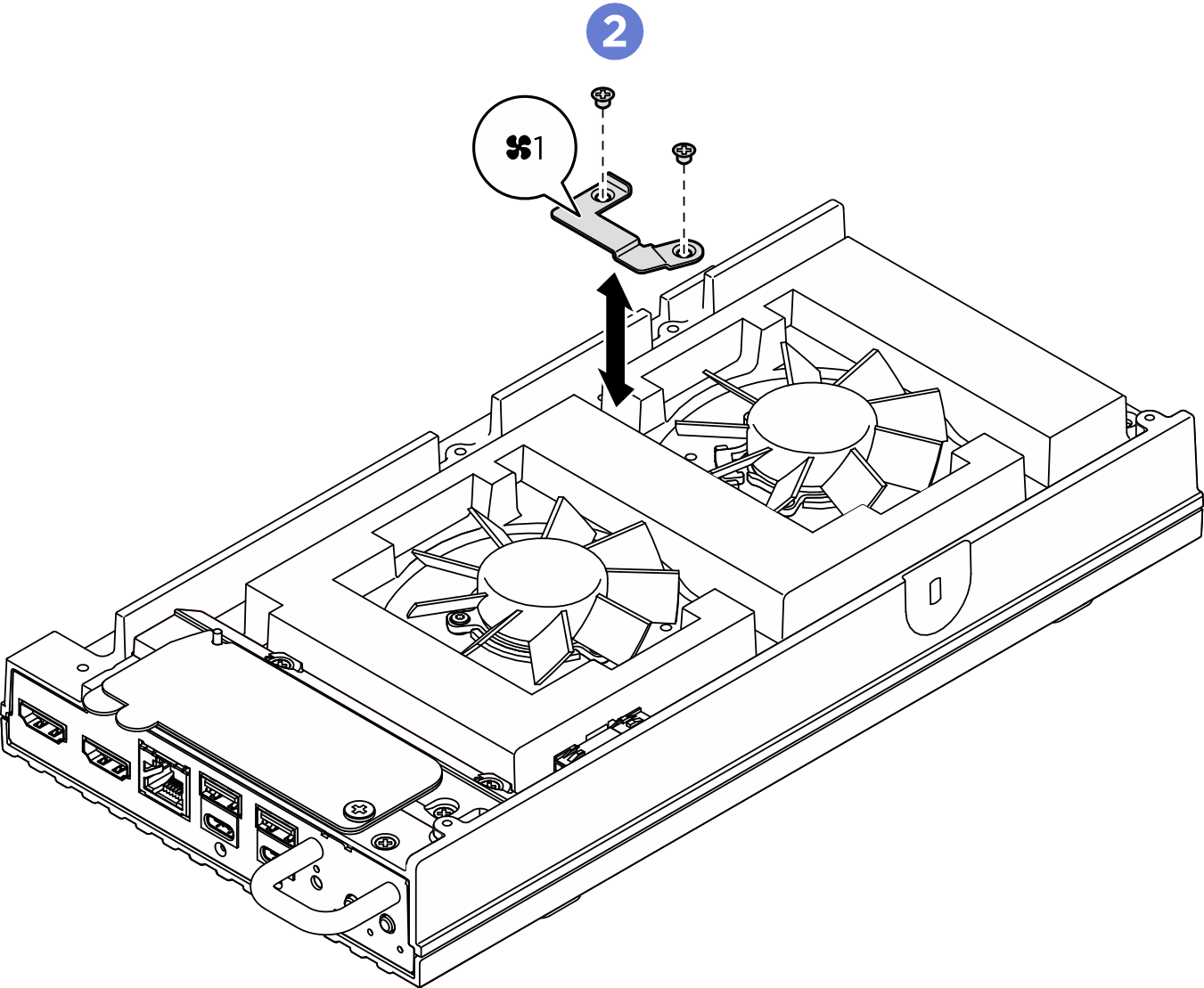

      그림 2. 팬 1 브래킷의 나사 위치

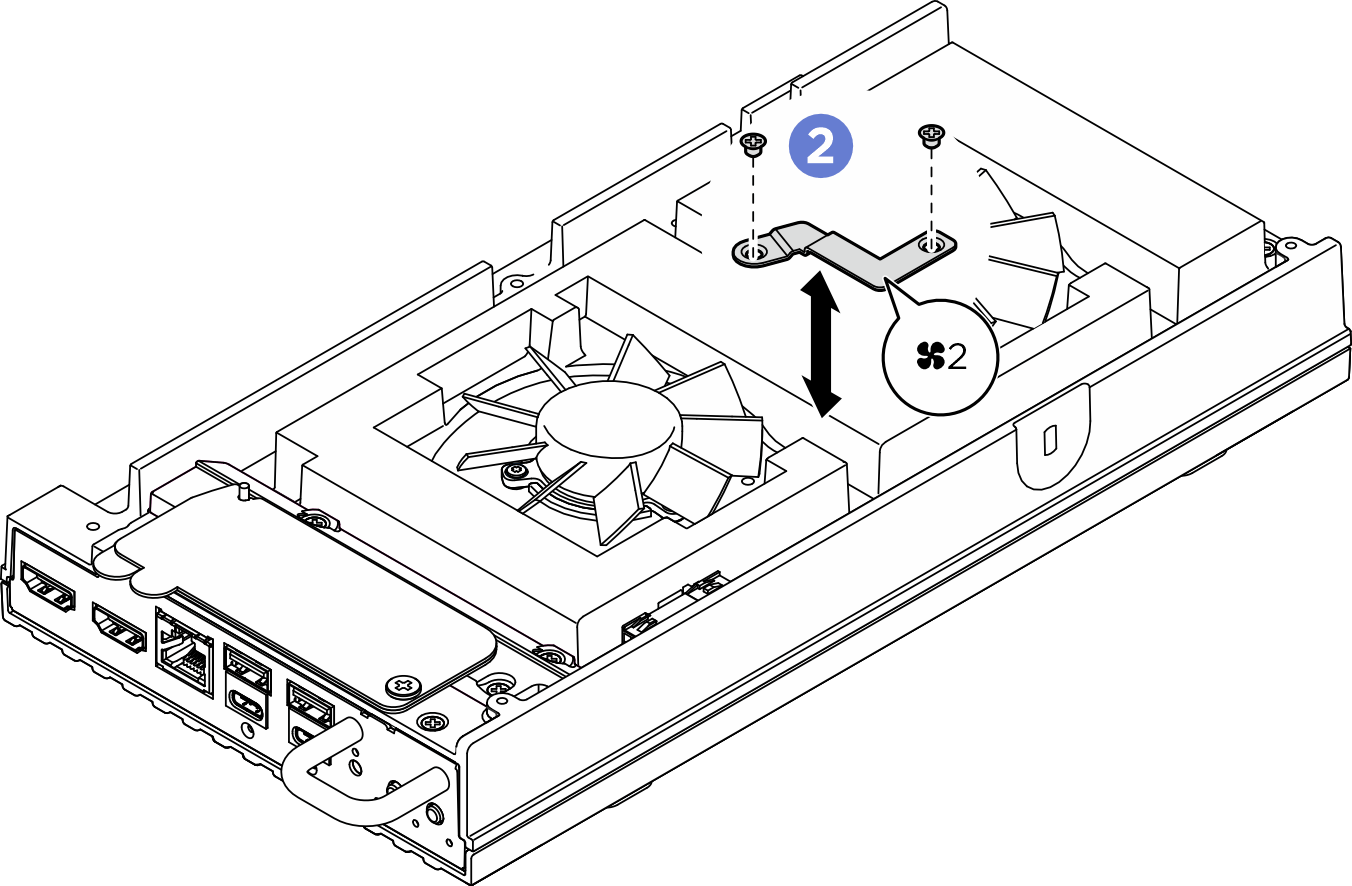

      그림 3. 팬 2 브래킷의 나사 위치


   3. 해당 커넥터에 팬 모듈 케이블을 연결합니다. 그림과 같이 팬 슈라우드에 간섭이 발생하지 않도록 케이블을 윗면 덮개 쪽으로 누릅니다. 케이블 배선에 대한 자세한 사항은 내장 케이블 배선의 내용을 참조하십시오.

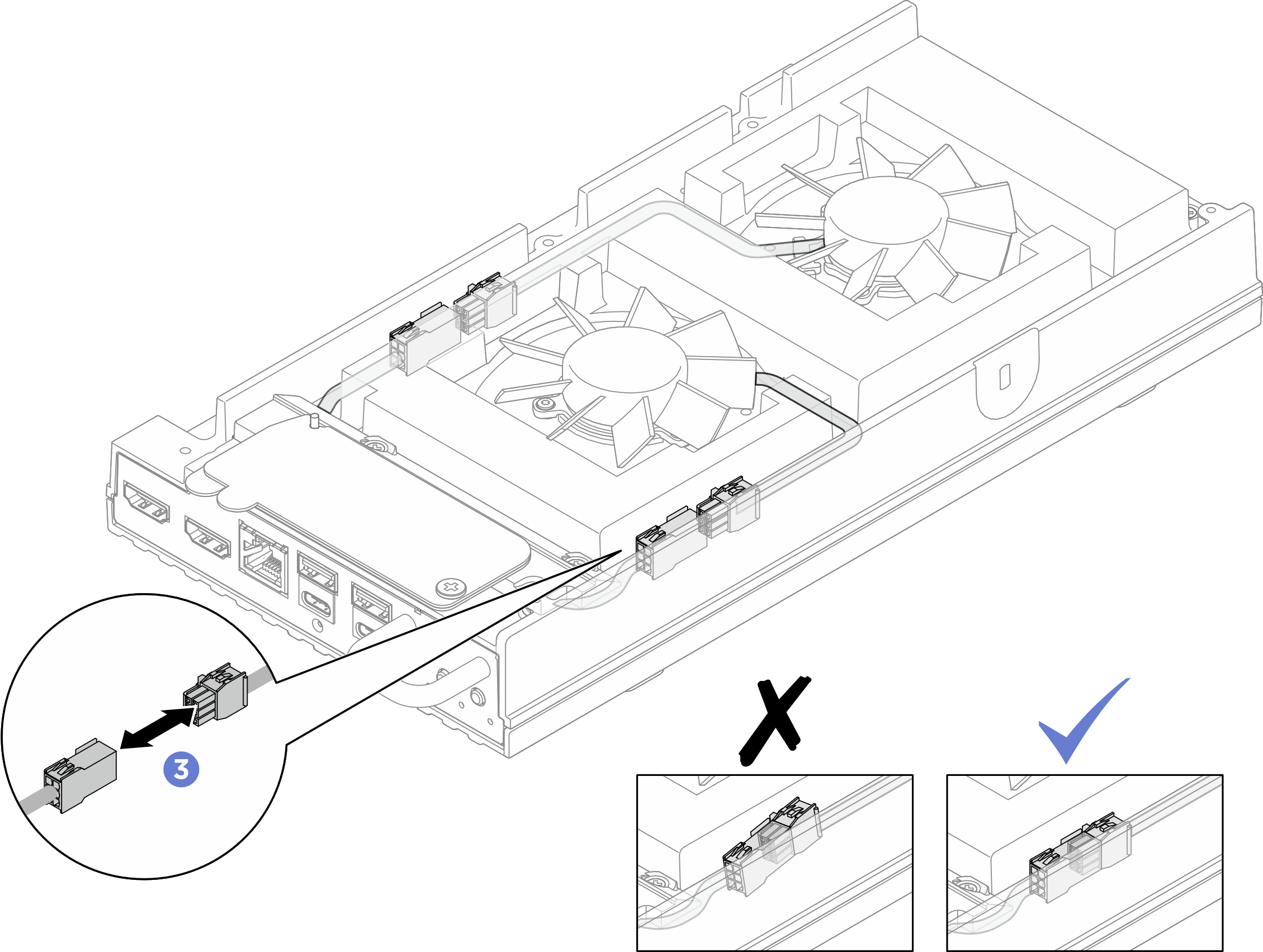

      그림 4. 팬 브리지 케이블 연결
