ติดตั้งโมดูลพัดลม

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งโมดูลพัดลม

เกี่ยวกับงานนี้

S002

ข้อควรระวัง

ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว

S017

ข้อควรระวัง

มีใบพัดลมที่เคลื่อนไหวและเป็นอันตรายอยู่ใกล้เคียง ให้นิ้วและอวัยวะส่วนอื่นอยู่ห่างจากชิ้นส่วนต่างๆ เสมอ

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. หากมีการติดตั้งเซิร์ฟเวอร์ในช่องใส่ ให้ถอดฝาครอบพัดลมบนตัวยึดแร็คออก โปรดดู ถอดฝาครอบพัดลมแบบติดตั้งบนแร็ค
2. ค้นหาช่องเสียบพัดลมที่ฝาครอบด้านบนเพื่อติดตั้งโมดูลพัดลม ดูรายละเอียดที่ การกำหนดหมายเลขพัดลมระบบ
3. ติดตั้งโมดูลพัดลม
   หมายเหตุ

   หากจำเป็น ให้ทำซ้ำขั้นตอนด้านล่างกับพัดลมอีกตัวที่จะติดตั้ง

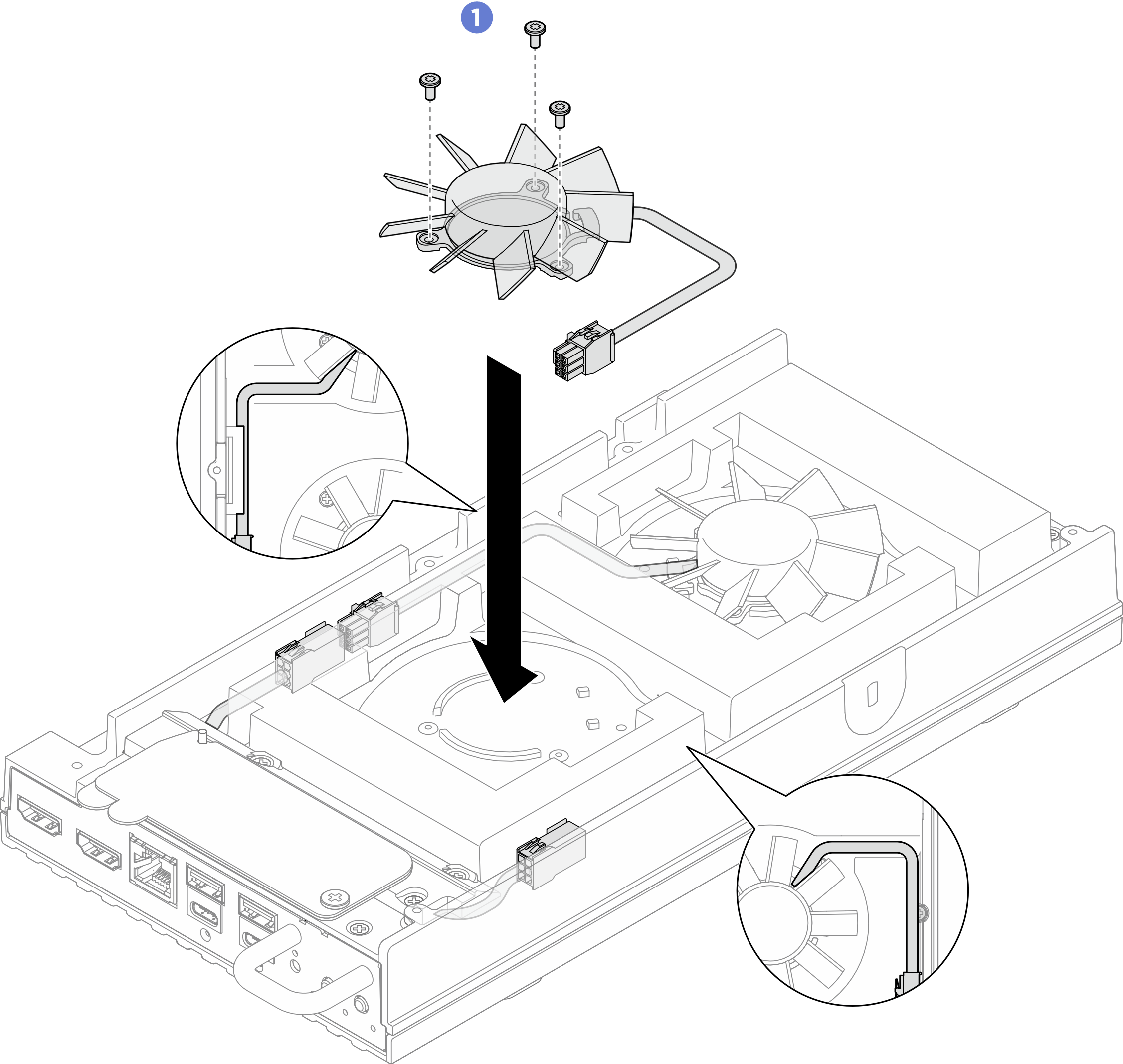

   1. จัดตำแหน่งโมดูลพัดลมให้ตรงกับช่องเสียบพัดลมที่ฝาครอบด้านบน จากนั้นให้ทำการขันสกรูสามตัวให้แน่นเพื่อยึดโมดูลพัดลม
      หมายเหตุ

      ตรวจสอบให้แน่ใจว่าได้เดินสายโมดูลบริดจ์พัดลมเป็นแนวตรงระหว่างรางป้องกันสายตามภาพประกอบ

      รูปที่ 1. การติดตั้งโมดูลพัดลม


   2. จัดตำแหน่งโครงยึดสายโมดูลพัดลมให้ตรงกับช่องเสียบที่ฝาครอบด้านบน จากนั้นให้ทำการขันสกรูสองตัวให้แน่นเพื่อยึดโครงยึดสายโมดูลพัดลม เพื่อให้ครอบสายโมดูลพัดลม

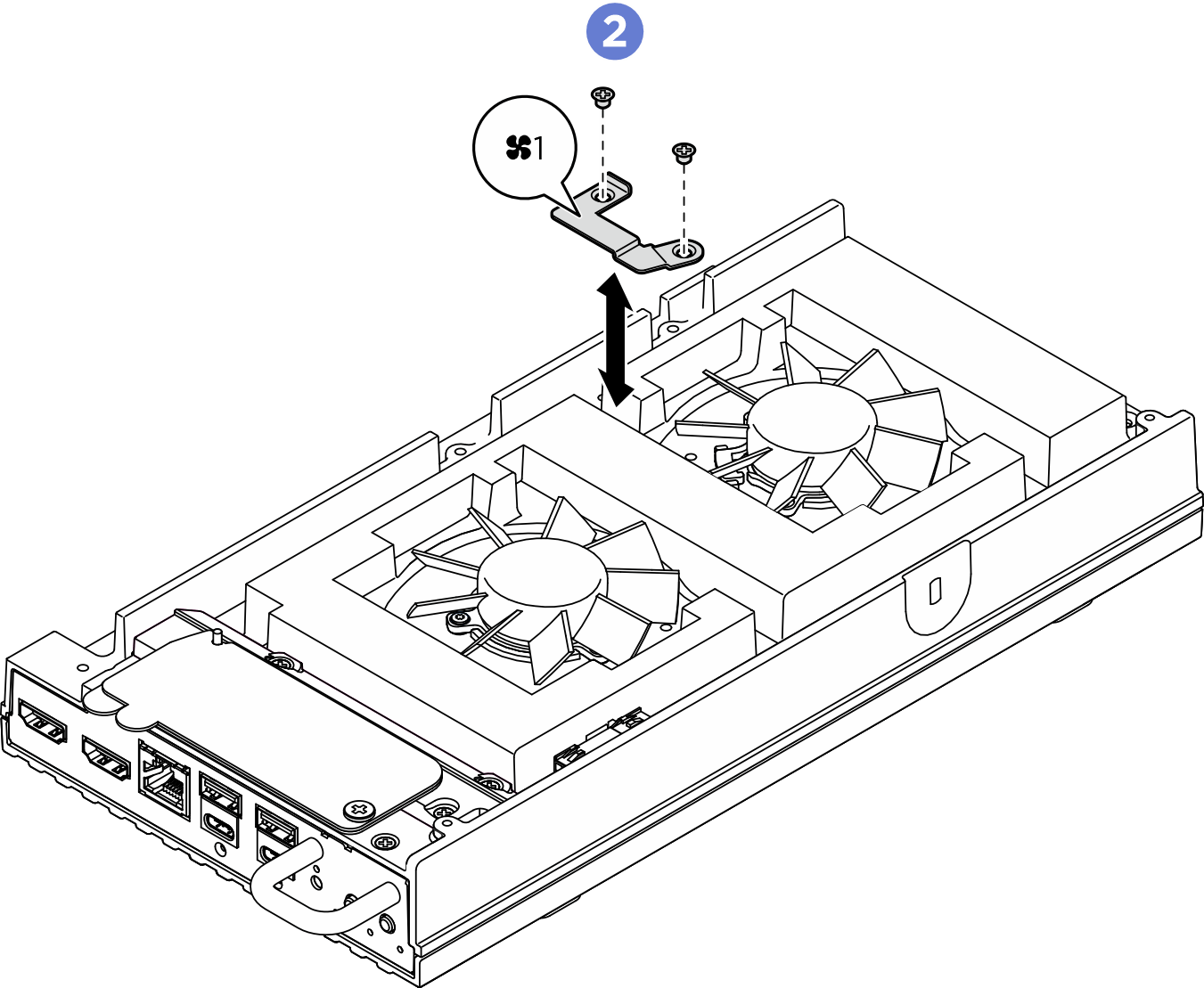

      รูปที่ 2. ตำแหน่งสกรูของโครงยึดพัดลม 1

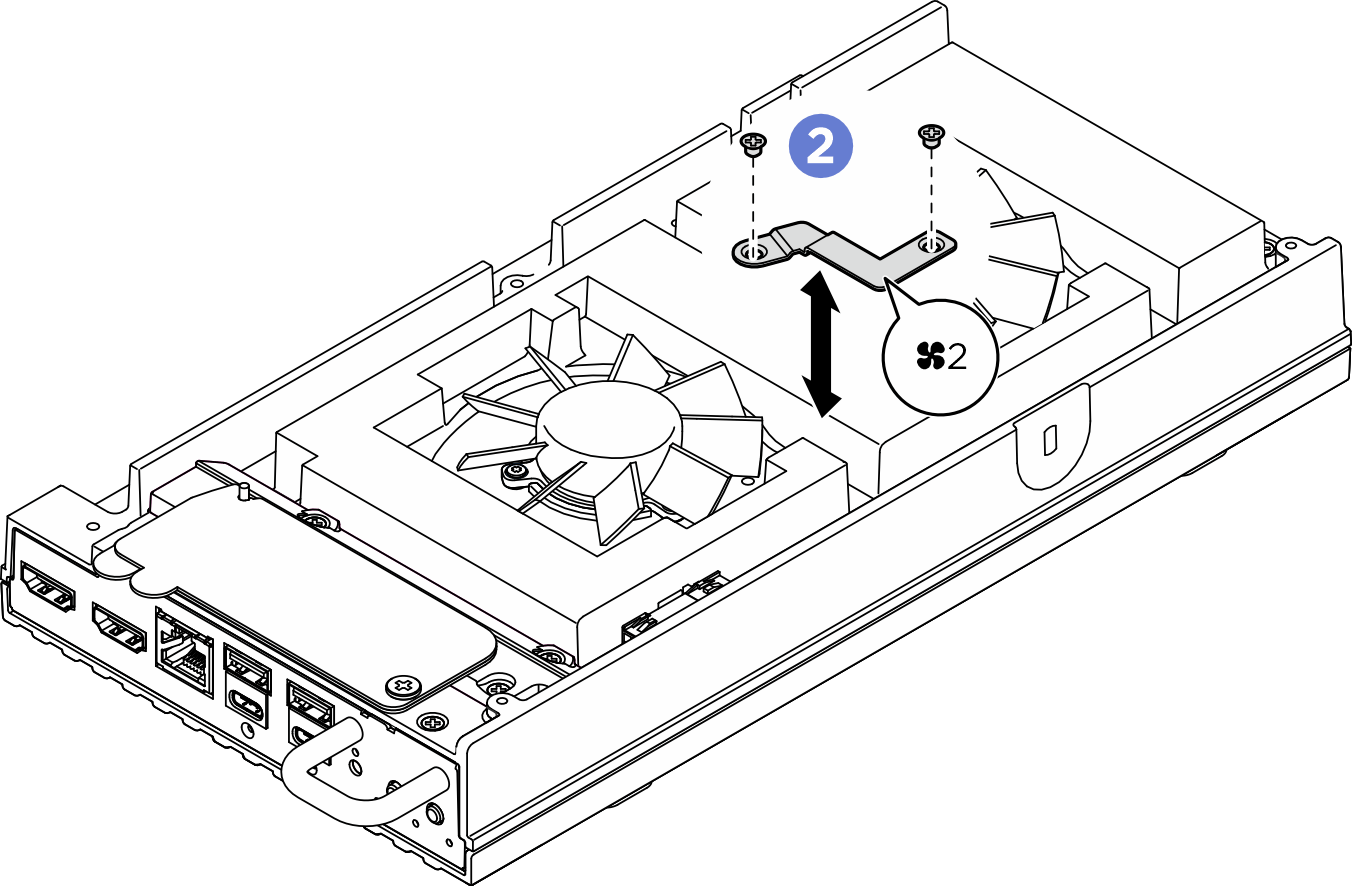

      รูปที่ 3. ตำแหน่งสกรูของโครงยึดพัดลม 2

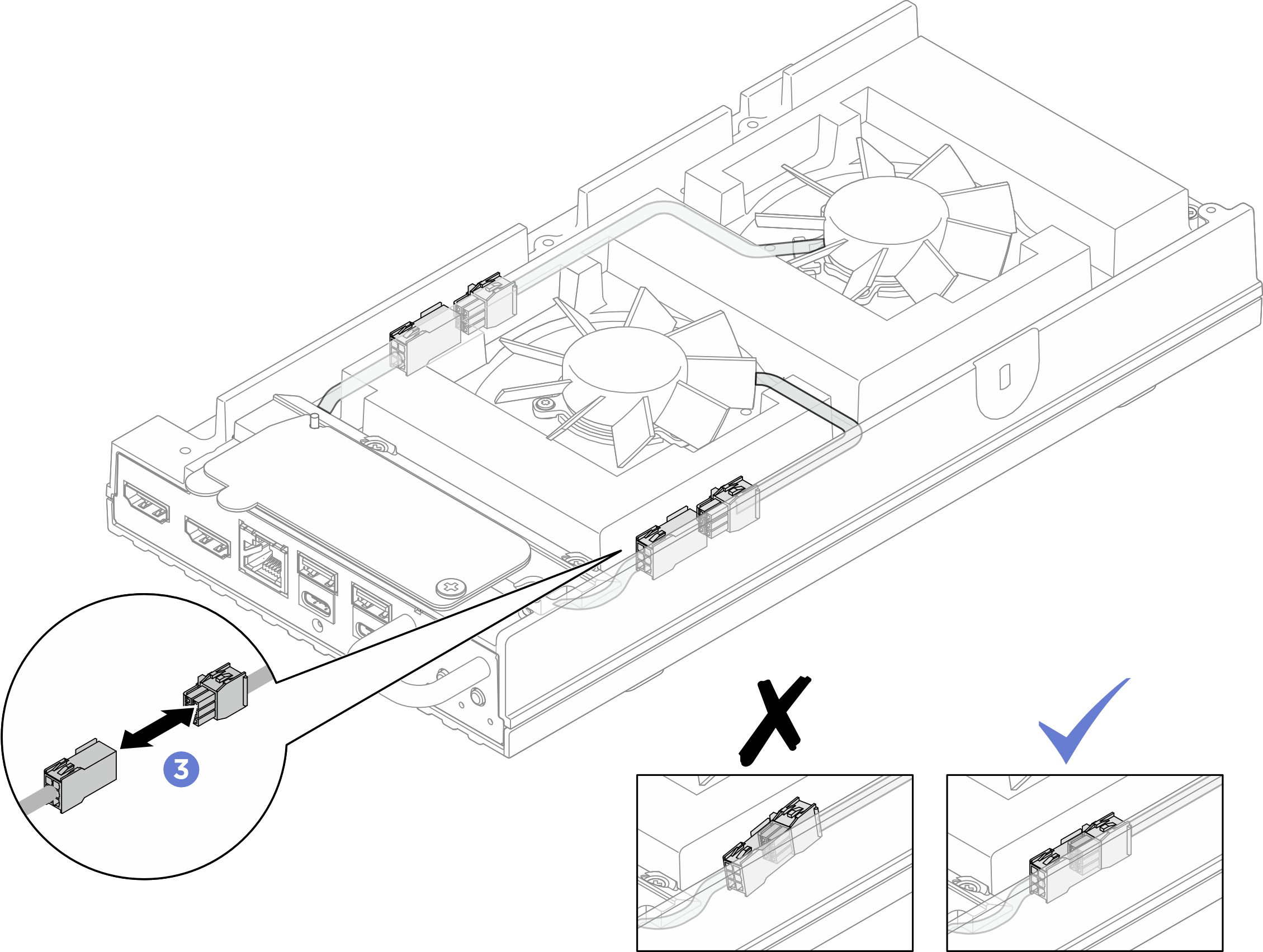

   3. เชื่อมต่อสายโมดูลพัดลมเข้ากับขั้วต่อ กดสายให้แนบไปกับฝาครอบด้านบนตามภาพ เพื่อหลีกเลี่ยงไม่ให้กีดขวางฝาครอบพัดลม ดูข้อมูลเพิ่มเติมเกี่ยวกับการเดินสายได้ที่ การเดินสายภายใน
      รูปที่ 4. การต่อสายบริดจ์พัดลม
