Installation d’un module de ventilateur

Suivez les instructions de la présente section pour installer un module de ventilateur.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

S017

ATTENTION

Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez l’emballage anti-statique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface antistatique.

Procédure

1. Préparez-vous à cette tâche.
   1. Si le nœud était installé dans un boîtier, retirez le capotage du ventilateur de l’armoire. Voir Retrait d’un capotage de ventilateur (montage en armoire).
2. Repérez l’emplacement du ventilateur sur le carter supérieur pour installer le module de ventilateur. Voir Numérotation des ventilateurs système.
3. Installez le module de ventilateur.

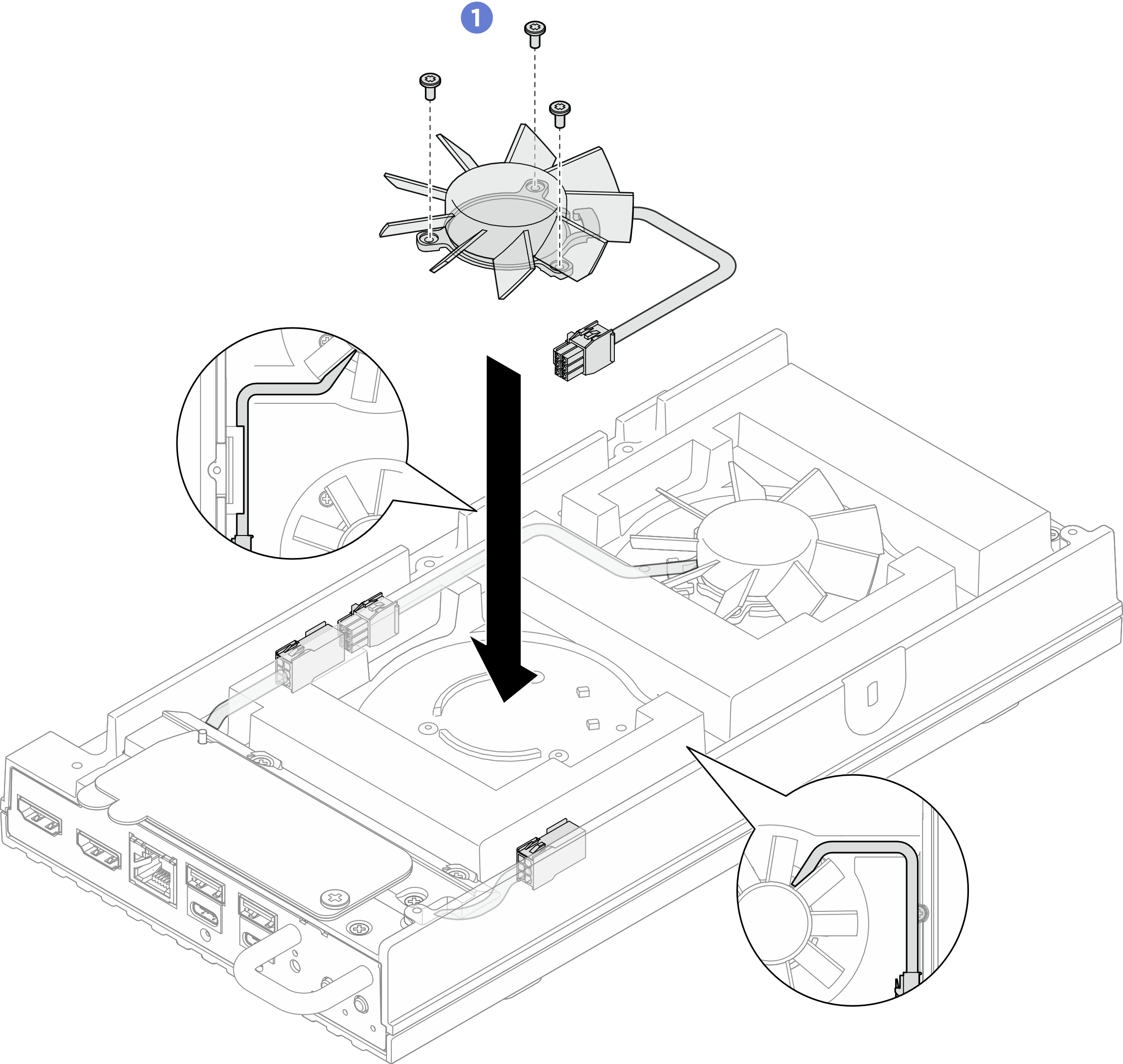

   1. Alignez le module de ventilateur sur l’emplacement du ventilateur situé sur le carter supérieur. Ensuite, serrez les trois vis pour fixer le module de ventilateur.
      Remarque

      Assurez-vous de bien faire passer le câble du module ventilateur par l’emplacement de guidage, comme illustré.

      Figure 1. Installation du module de ventilation

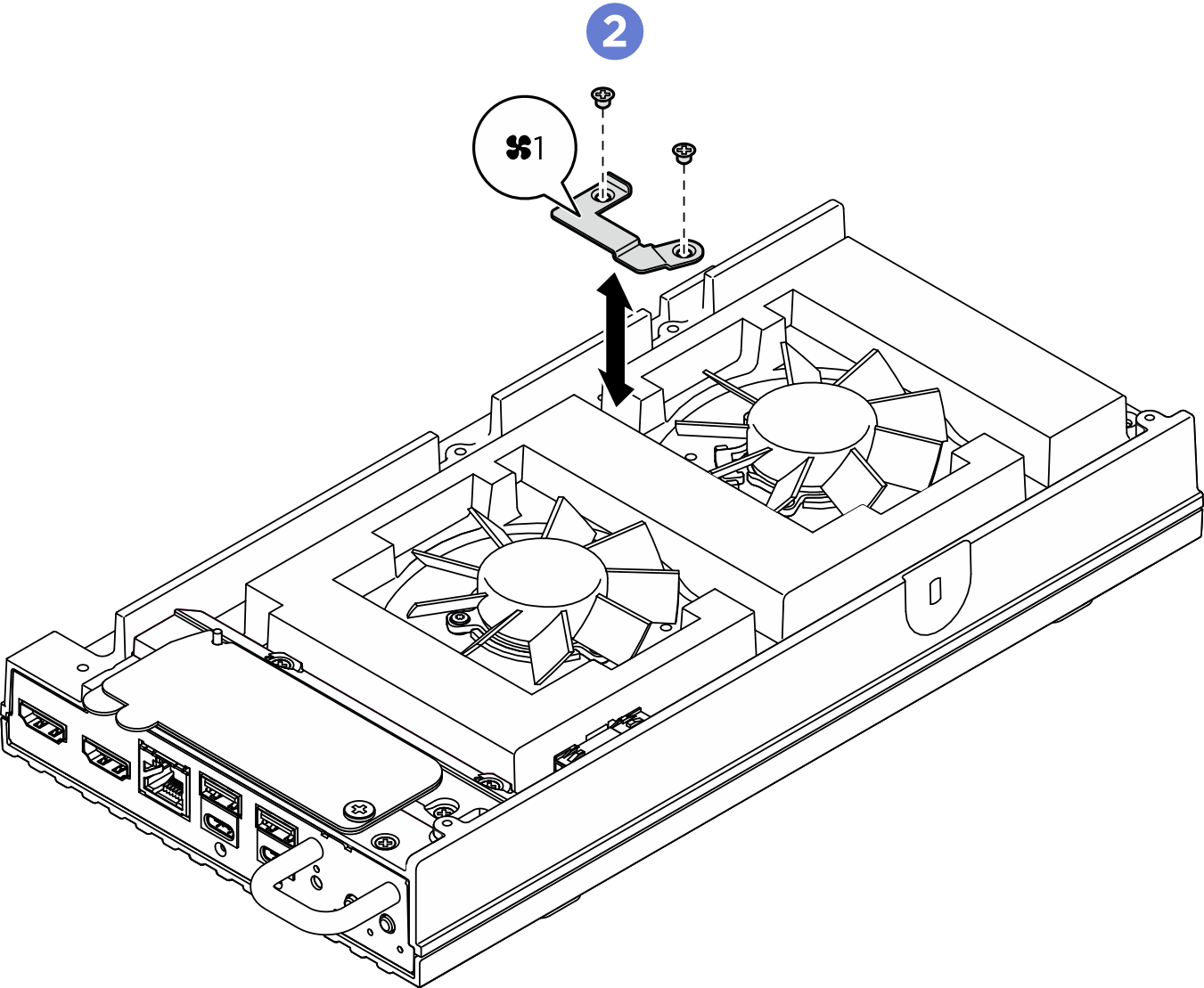

   2. Alignez le support de câble du module ventilateur sur son emplacement, situé sur le carter supérieur. Ensuite, serrez les deux vis pour fixer le support de câble du module ventilateur.
      Figure 2. Support de câble du module ventilateur 1

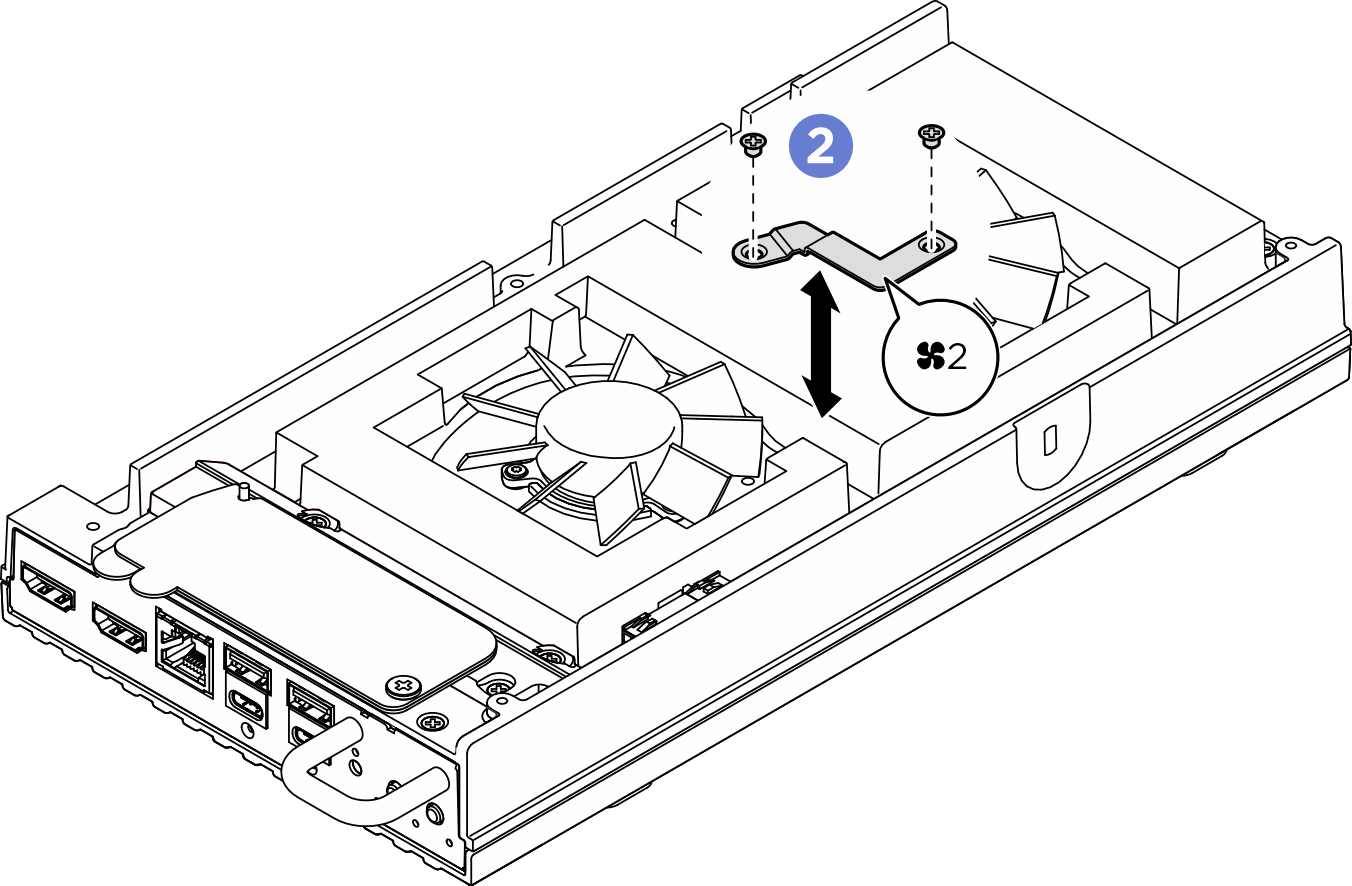

      Figure 3. Support de câble du module ventilateur 2

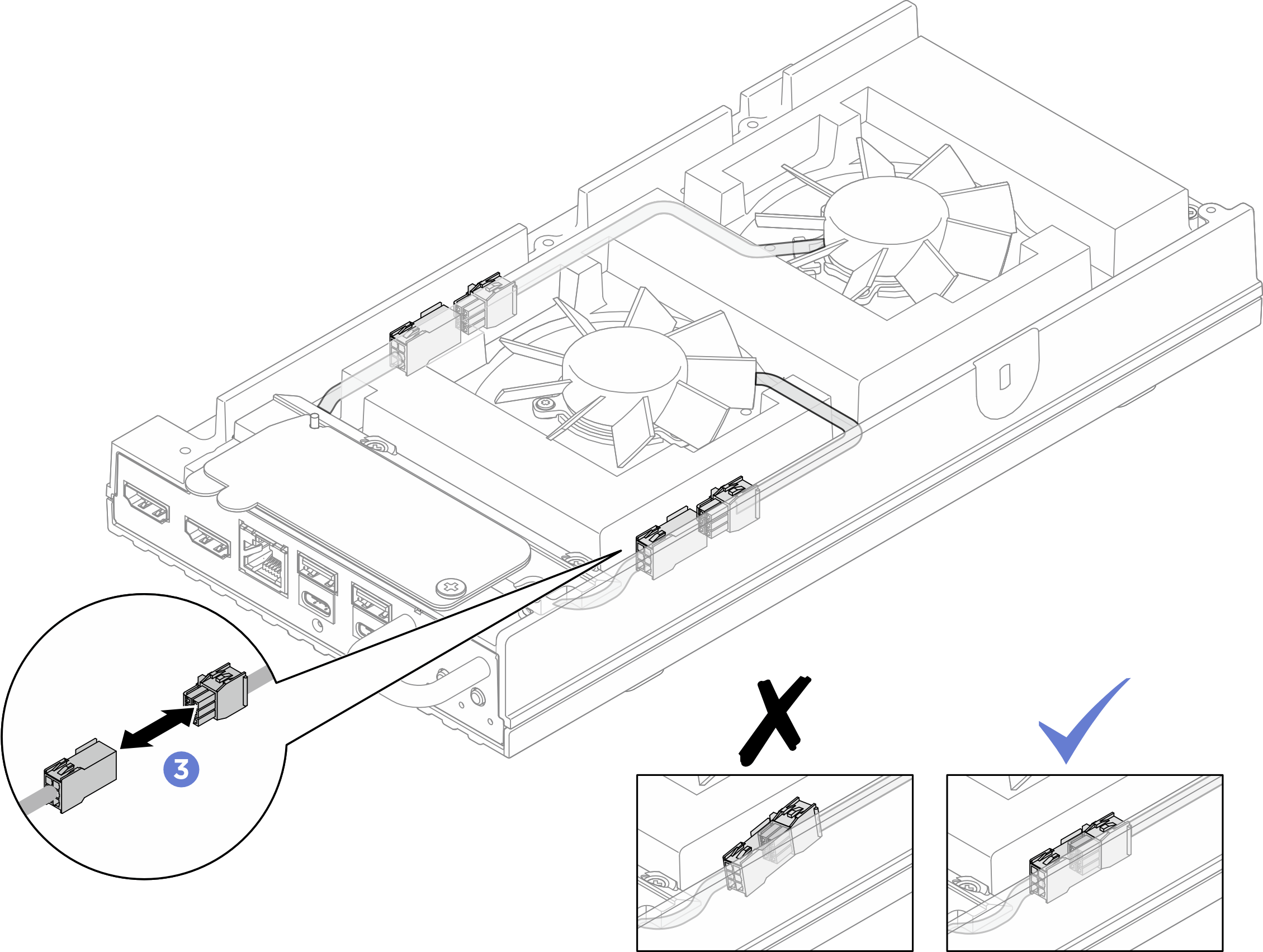

   3. Branchez le câble de la passerelle du ventilateur sur le câble du module du ventilateur.
   4. Des étiquettes sont apposées sur les câbles de pont de ventilateur et les câbles de module de ventilateur. Avant d’acheminer les câbles, enroulez l’étiquette autour du câble jusqu’au bout.
      Figure 4. Enroulement de l’étiquette autour du câble


   5. Enfoncez les câbles avec des étiquettes enroulées dans l’emplacement de câble sur le carter supérieur, comme illustré. Le câble du module de ventilateur 1 doit être bien fixé entre la mousse et le châssis.
      Figure 5. Cheminement des câbles de ventilateur



      Remarque

      Les connecteurs doivent être bien enfoncés dans l’emplacement pour éviter d’entraver le capotage de ventilateur.




   Remarque

   Si nécessaire, répétez la procédure afin d’installer l’autre module ventilateur.
