安装电源适配器（机架安装）

按照本节中的说明将电源适配器安装到机柜中。

关于本任务

S002

警告

设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 以装有组件的防静电包装接触服务器上任何未上漆的金属表面；然后从包装中取出组件，并将其放置在防静电平面上。

警告

节点的电源适配器必须具有相同的品牌、额定功率、瓦数或能效等级。

注

• 根据型号的不同，机柜可能与本节中的插图略有不同。
• ThinkEdge SE100 1U2N 和 1U3N 机柜仅支持 300 W 电源适配器。有关受支持的电源适配器，请参阅 Lenovo ServerProven 网站。

过程

1. 为本任务做好准备。
   1. 卸下中间外盖。

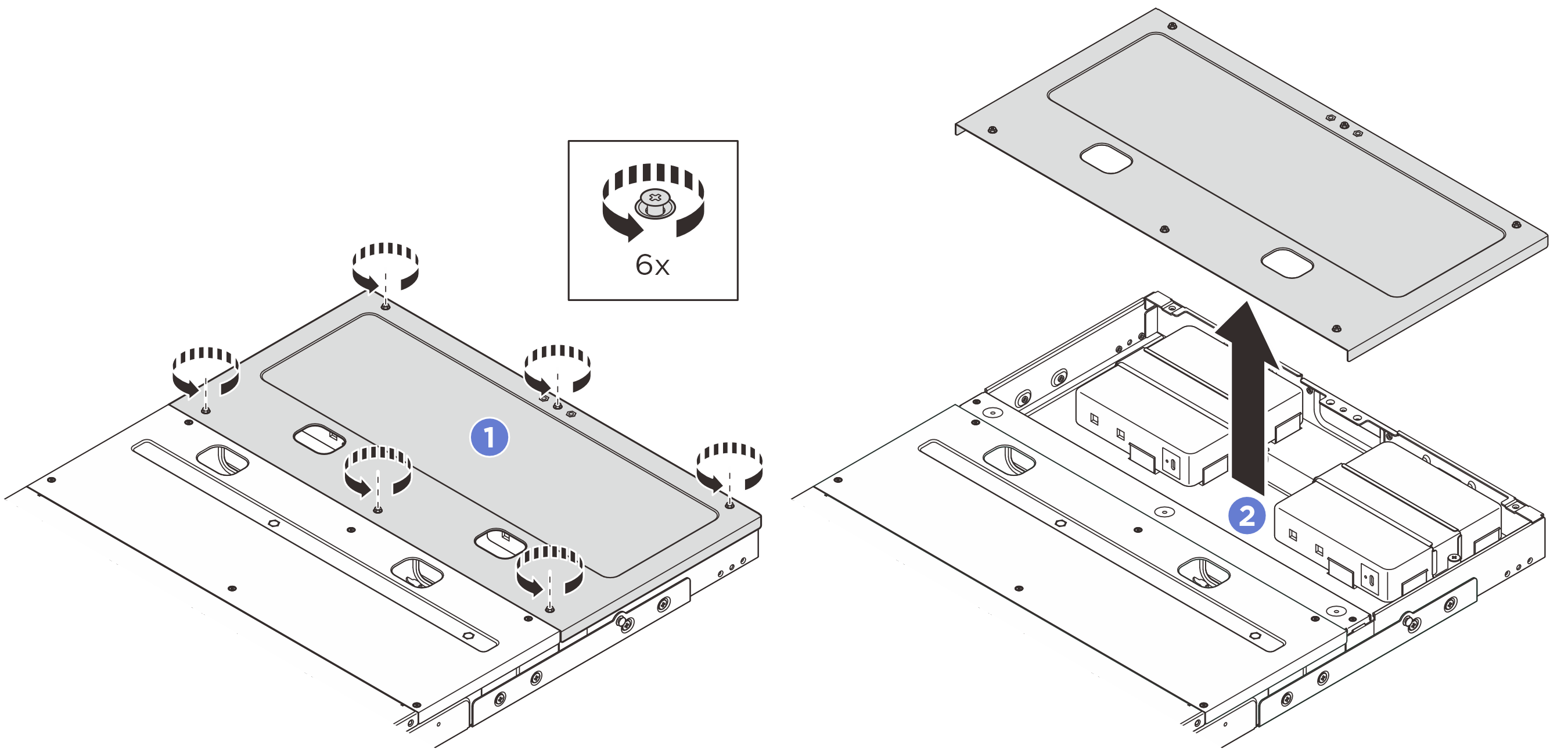

      卸下 1U2N 机柜的中间顶盖

      • 拧松中间顶盖上的六颗松不脱螺钉。
      • 将中间顶盖从机柜上提起，并放置在平坦清洁的表面上。

      图 1. 卸下 1U2N 机柜的中间顶盖



      卸下 1U3N 机柜的中间顶盖

      • 拧松中间顶盖上的八颗松不脱螺钉。
      • 将中间顶盖从机柜上提起，并放置在平坦清洁的表面上。

      图 2. 卸下 1U3N 机柜的中间顶盖


   2. 卸下后外盖。
      1. 拧松后顶盖上的六颗松不脱螺钉。
      2. 将后顶盖从机柜上提起，并放置在平坦清洁的表面上。




   3. 卸下导风罩。捏住导风罩上的蓝色操作点，小心地将导风罩从机柜中取出。
      图 3. 从 1U2N 机柜上卸下导风罩



      图 4. 从 1U3N 机柜上卸下导风罩

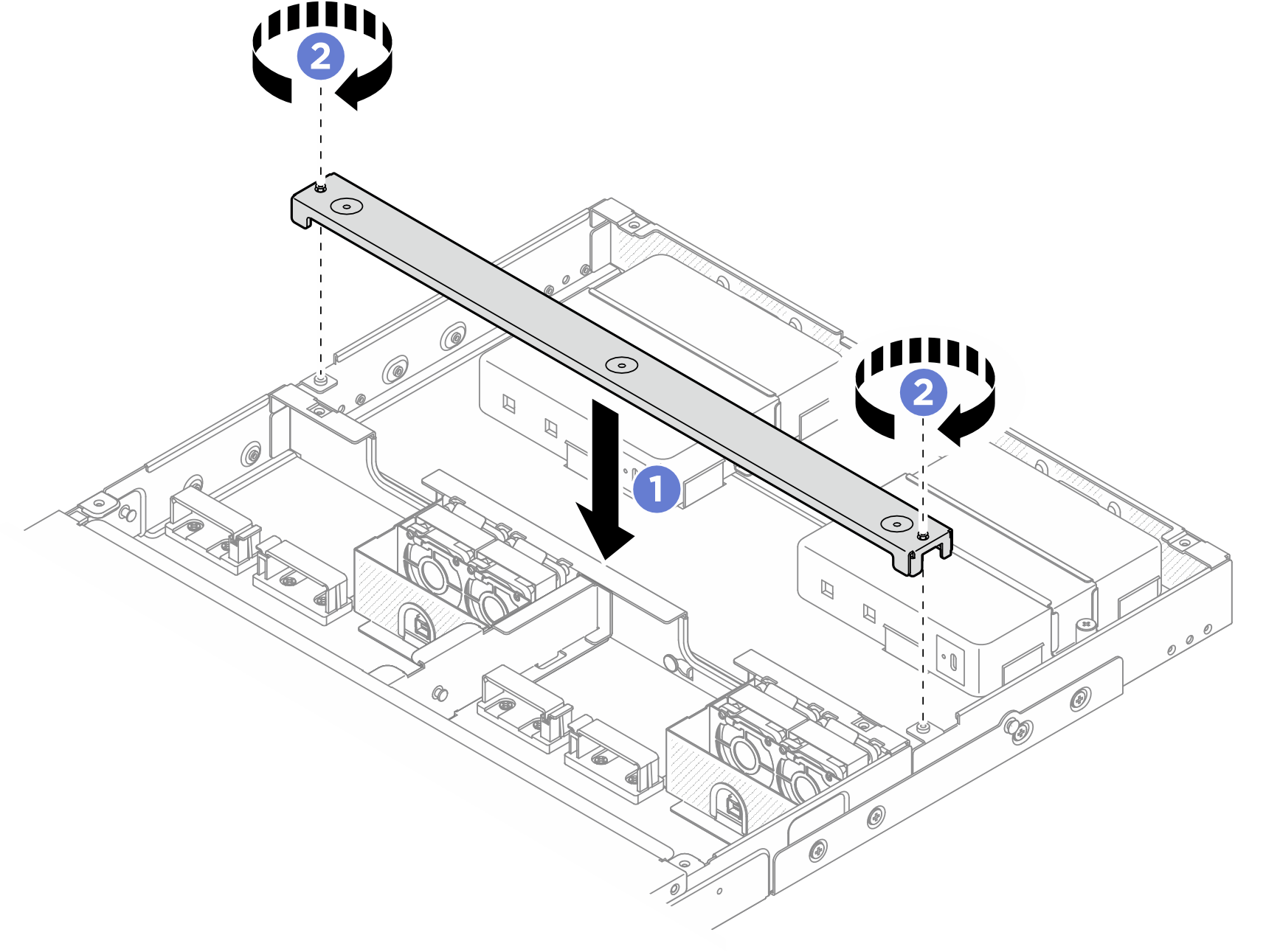

   4. 卸下横杆。
      1. 松开固定横杆的两颗松不脱螺钉。
      2. 握住横杆并将其从机柜中卸下。

      图 5. 卸下横杆

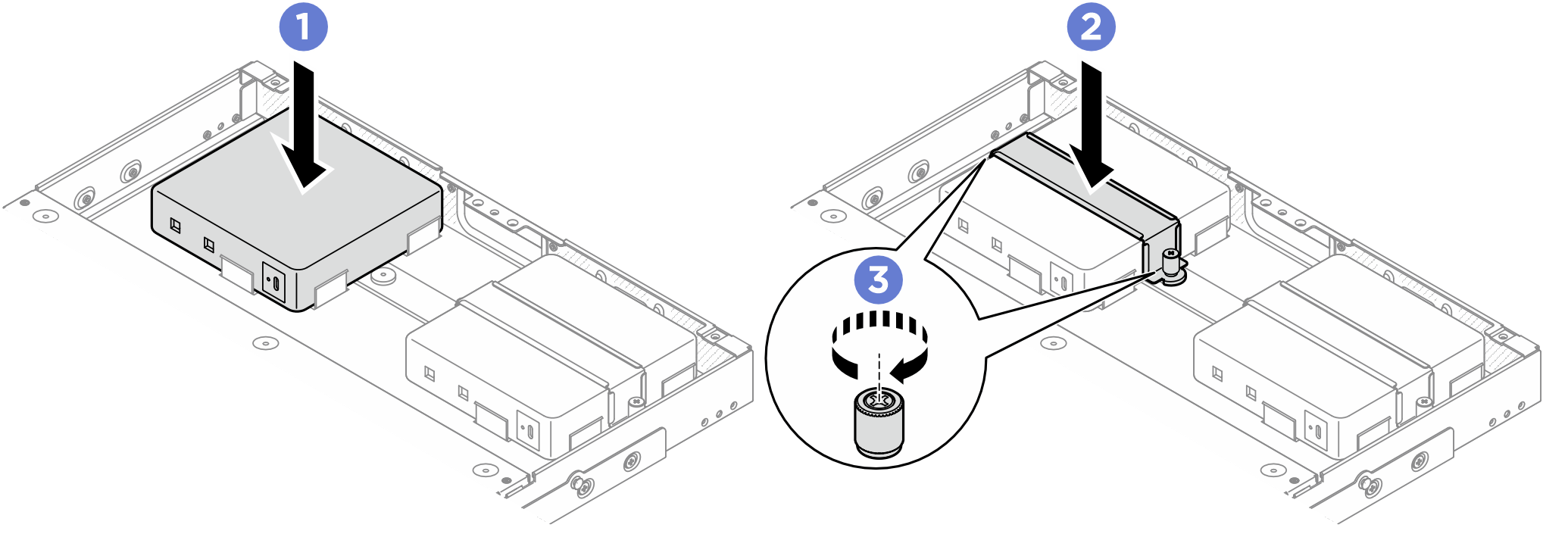

2. 安装电源适配器。
   1. 将电源适配器安装到机柜。
   2. 将电源适配器支架向下放置到电源适配器顶部。
   3. 拧紧电源适配器支架两侧的两颗松不脱螺钉以固定电源适配器。
      图 6. 安装电源适配器


3. 将电源线连接到节点。
   1. 对齐螺钉孔，然后将电源线安装到节点上。
   2. 拧紧螺钉，确保电源线牢固固定。
      注

      为了将电源适配器连接到节点，1U2N 机柜中的每个电源适配器需要配备两根 USB-C 输出电源线，而 1U3N 机柜中的每个电源适配器需要配备三根 USB-C 输出电源线。请将额外的电源线插入 1U3N 机柜中安装的电源适配器。有关线缆布放的更多详细信息，请参阅 《ThinkEdge SE100 机柜内部线缆布放指南》。

      图 7. 安装电源线
