Instalar um adaptador de energia (montagem em rack)

Siga as instruções nesta seção para instalar um adaptador de energia no gabinete.

Sobre esta tarefa

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.

CUIDADO

Os adaptadores de energia no nó devem ser da mesma marca, classificação de energia, voltagem ou nível de eficiência.

Nota

• Dependendo do modelo, o gabinete pode parecer um pouco diferente das ilustrações desta seção.
• O ThinkEdge SE100 Gabinete 1U2N e 1U3N é compatível somente com adaptadores de energia de 300 W. Para conhecer os adaptadores de energia aceitos, consulte Site do Lenovo ServerProven.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Remova a tampa do meio.

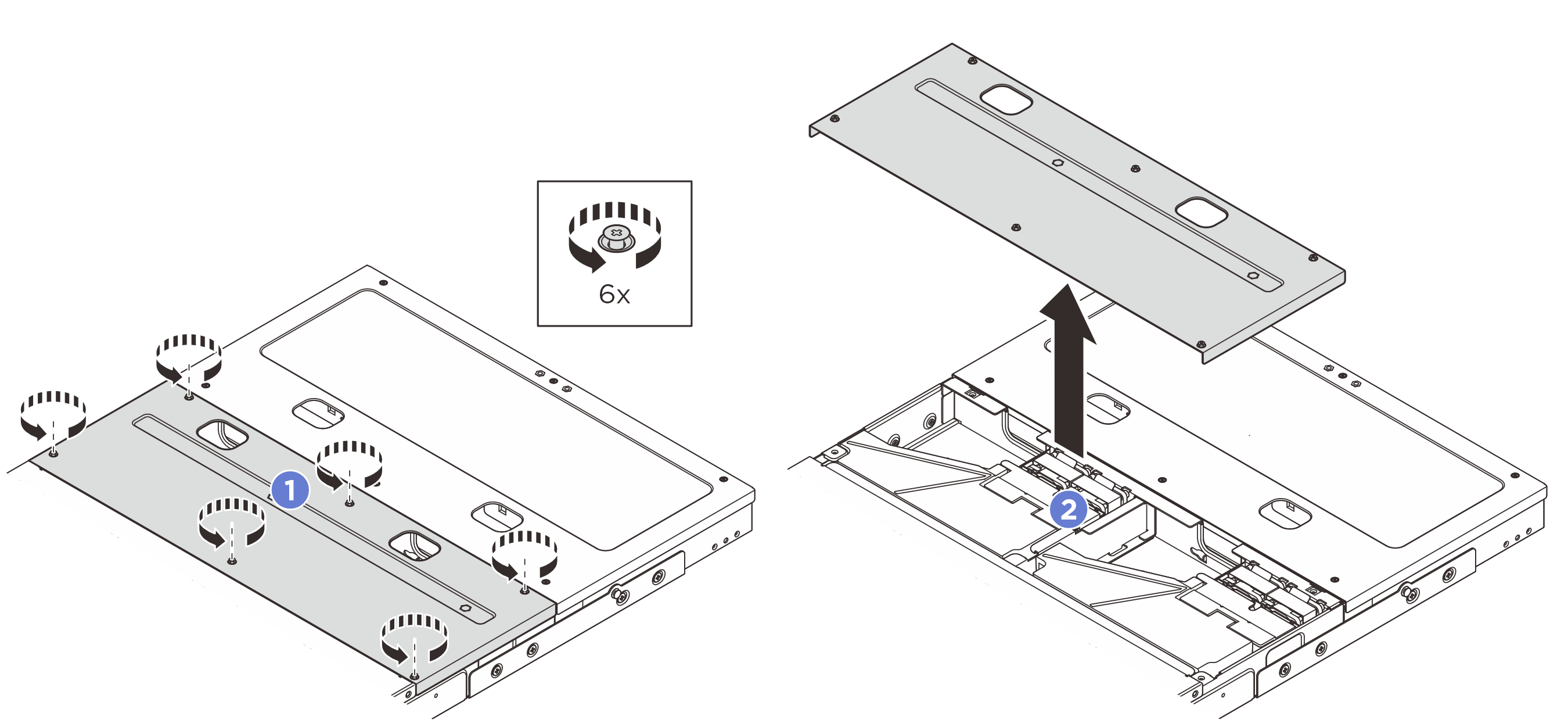

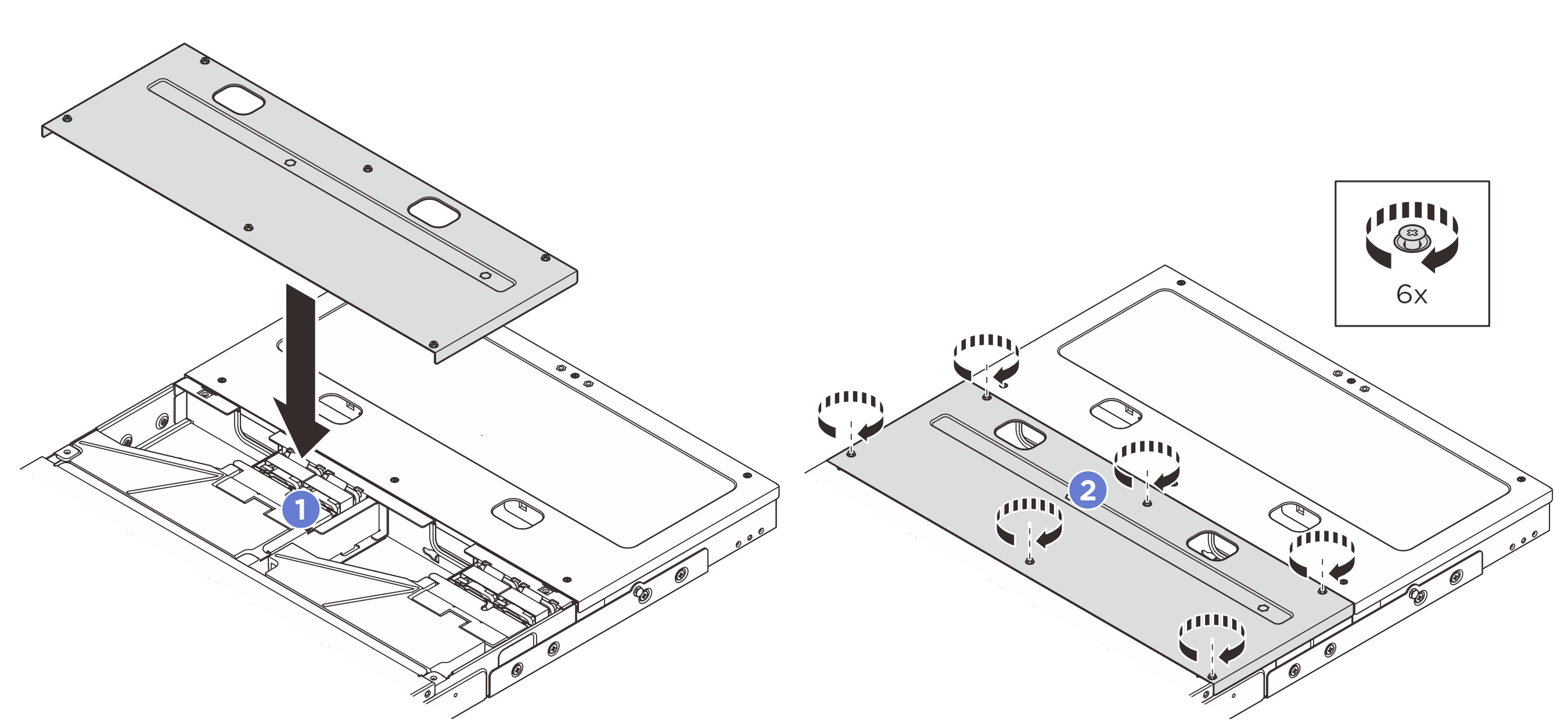

      Remover a tampa superior central do gabinete 1U2N

      • Solte os seis parafusos prisioneiros na tampa superior central.
      • Levante a tampa superior central do gabinete e coloque-a sobre uma superfície plana limpa.

      Figura 1. Removendo a tampa superior central do gabinete 1U2N

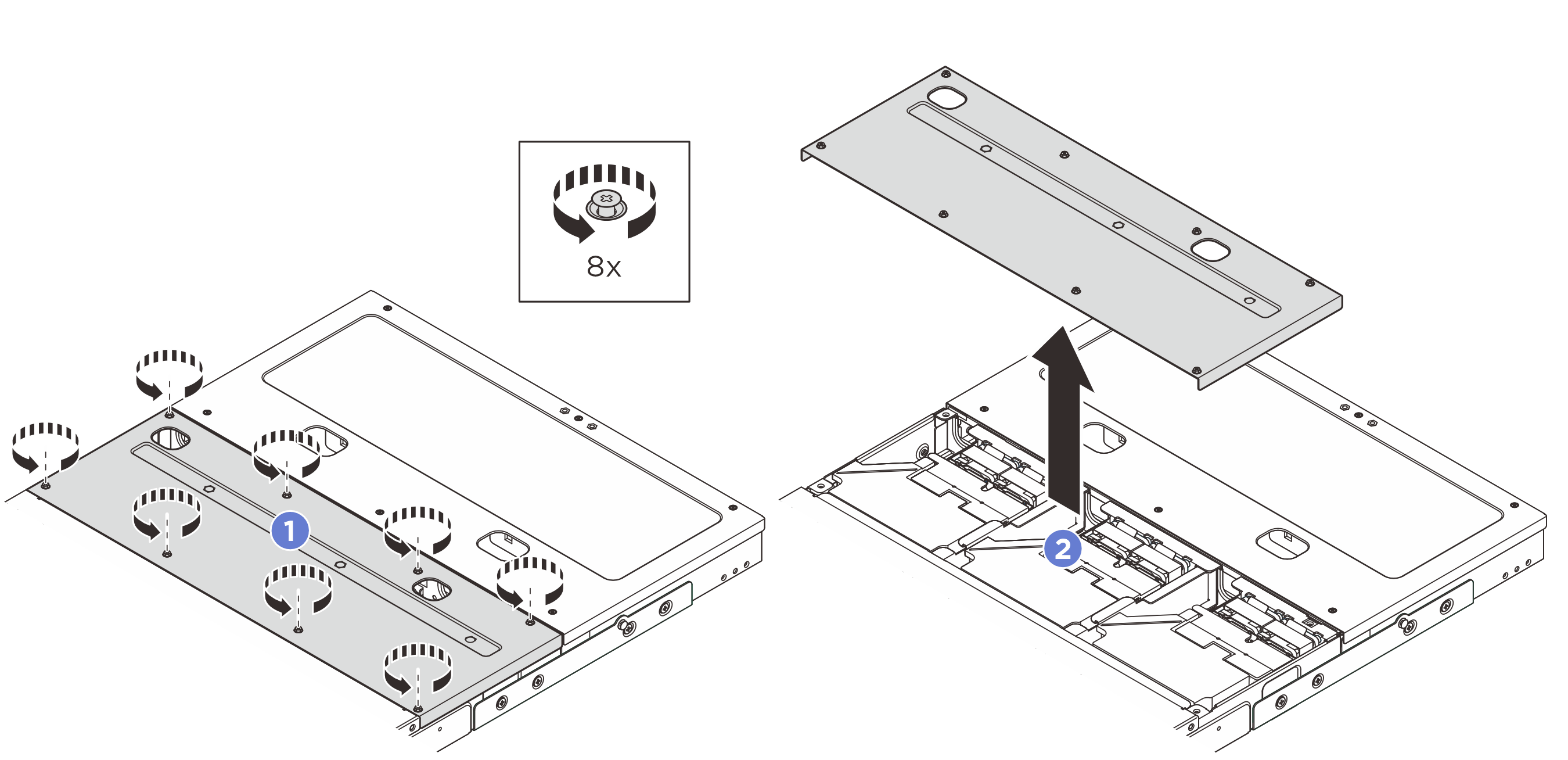

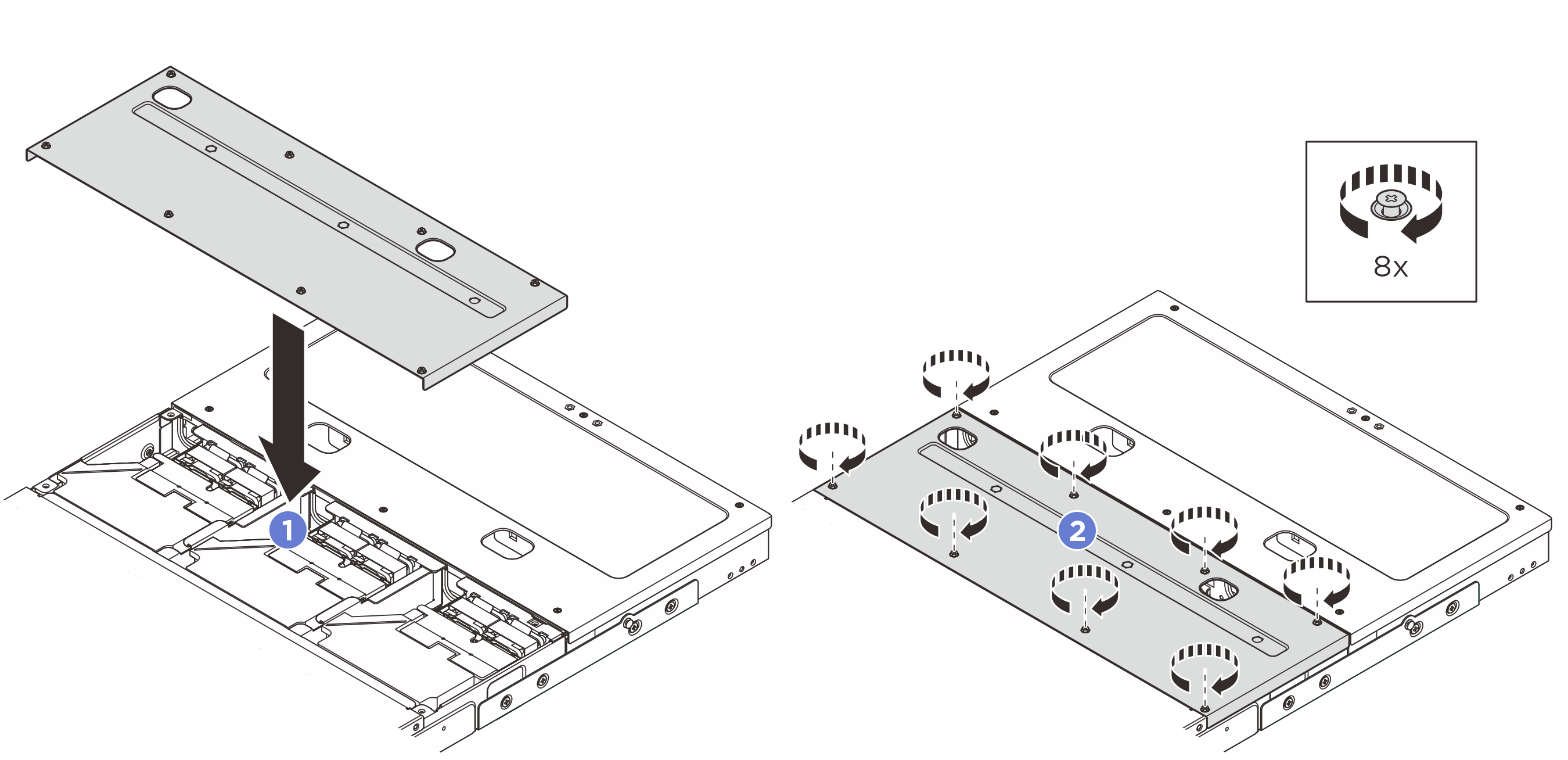

      Remover a tampa superior central do gabinete 1U3N

      • Solte os oito parafusos prisioneiros na tampa superior central.
      • Levante a tampa superior central do gabinete e coloque-a sobre uma superfície plana limpa.

      Figura 2. Removendo a tampa superior central do gabinete 1U3N


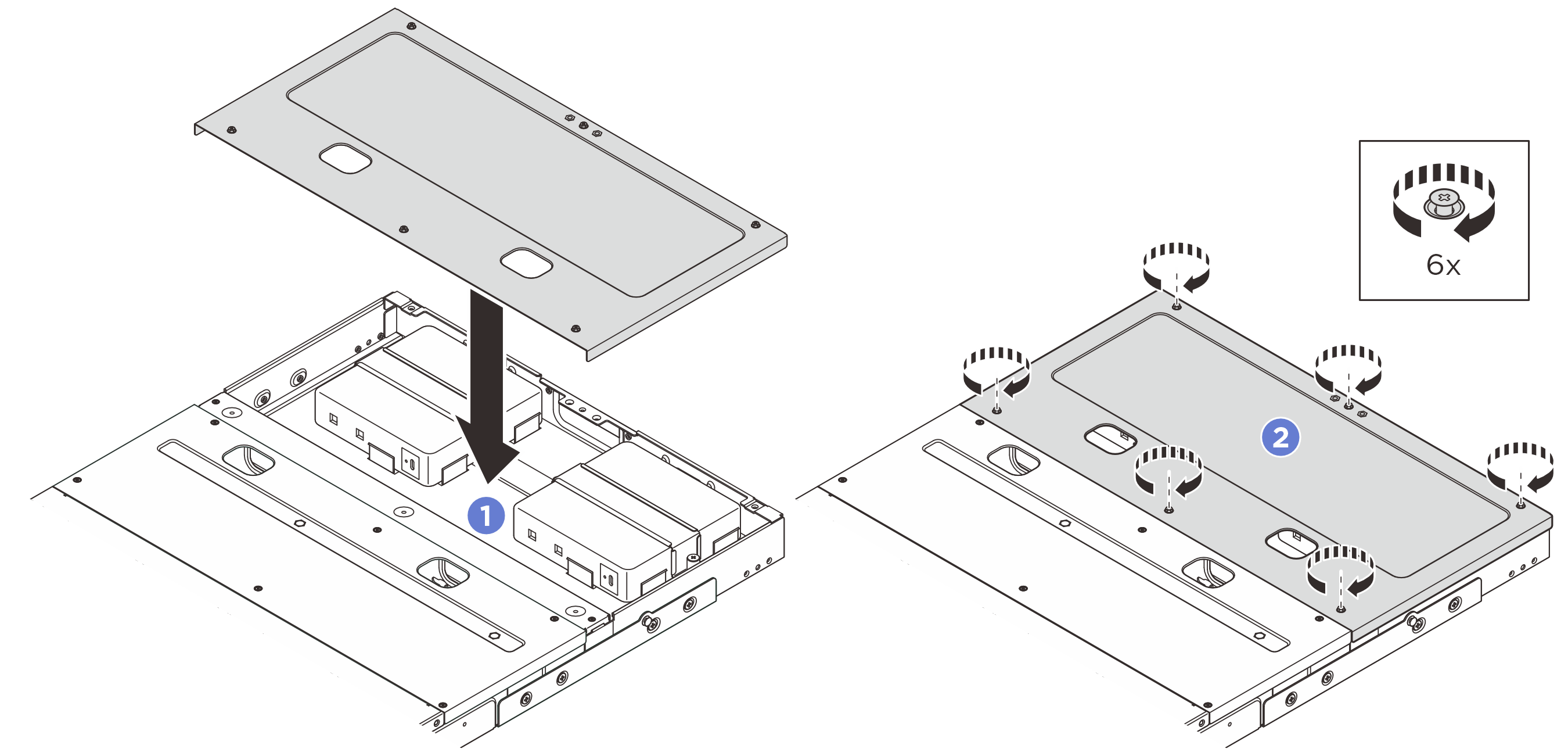

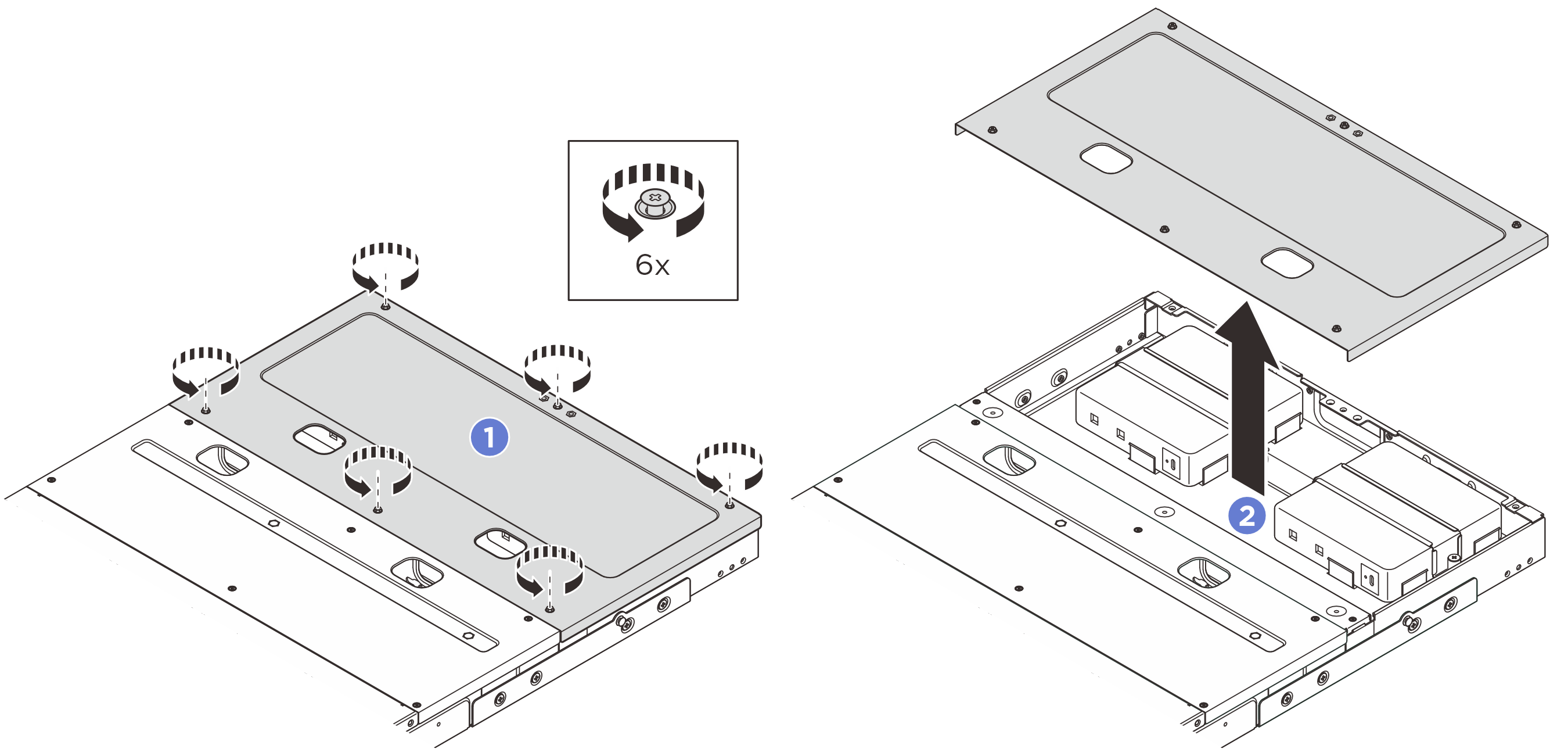

   2. Remova a tampa traseira.
      1. Solte os seis parafusos prisioneiros na tampa superior traseira.
      2. Levante a tampa superior traseira do gabinete e coloque-a sobre uma superfície plana limpa.




   3. Remova a placa defletora de ar. Aperte o defletor de ar pelos pontos de contato azuis e levante cuidadosamente o defletor de ar para fora do gabinete.

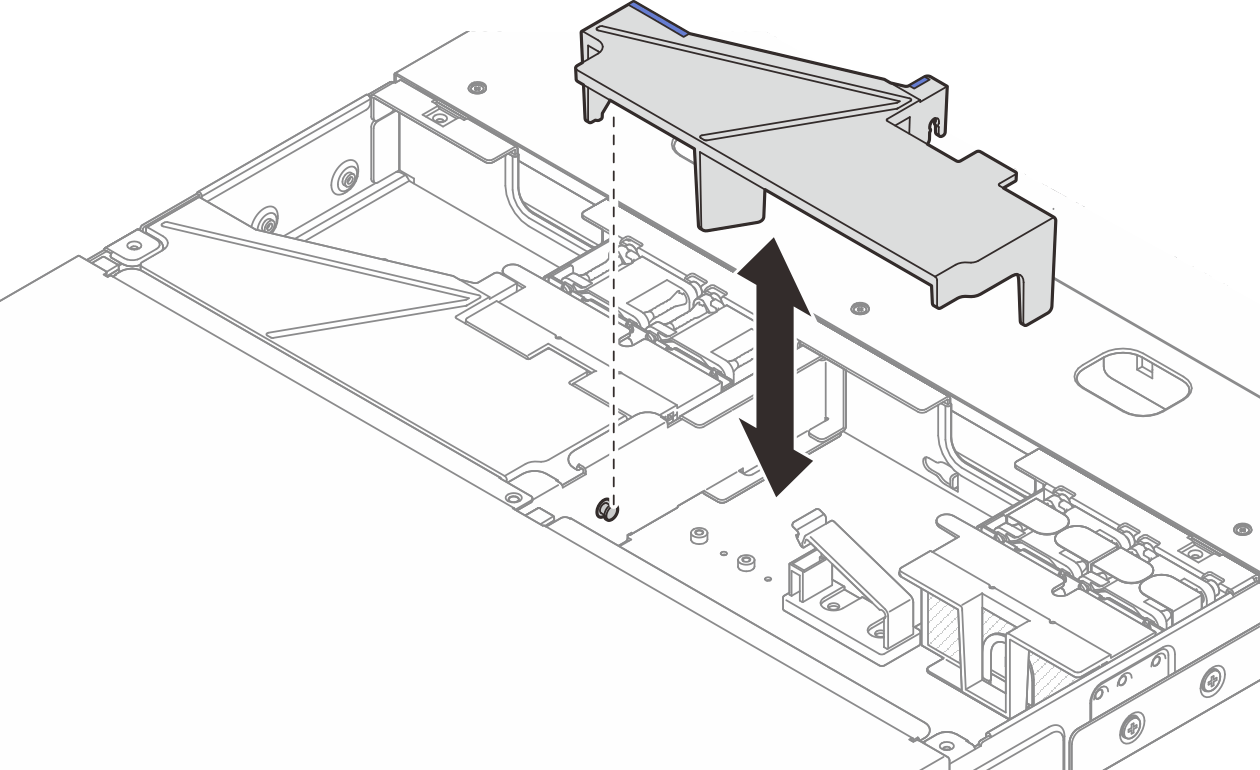

      Figura 3. Removendo o defletor de ar do gabinete 1U2N

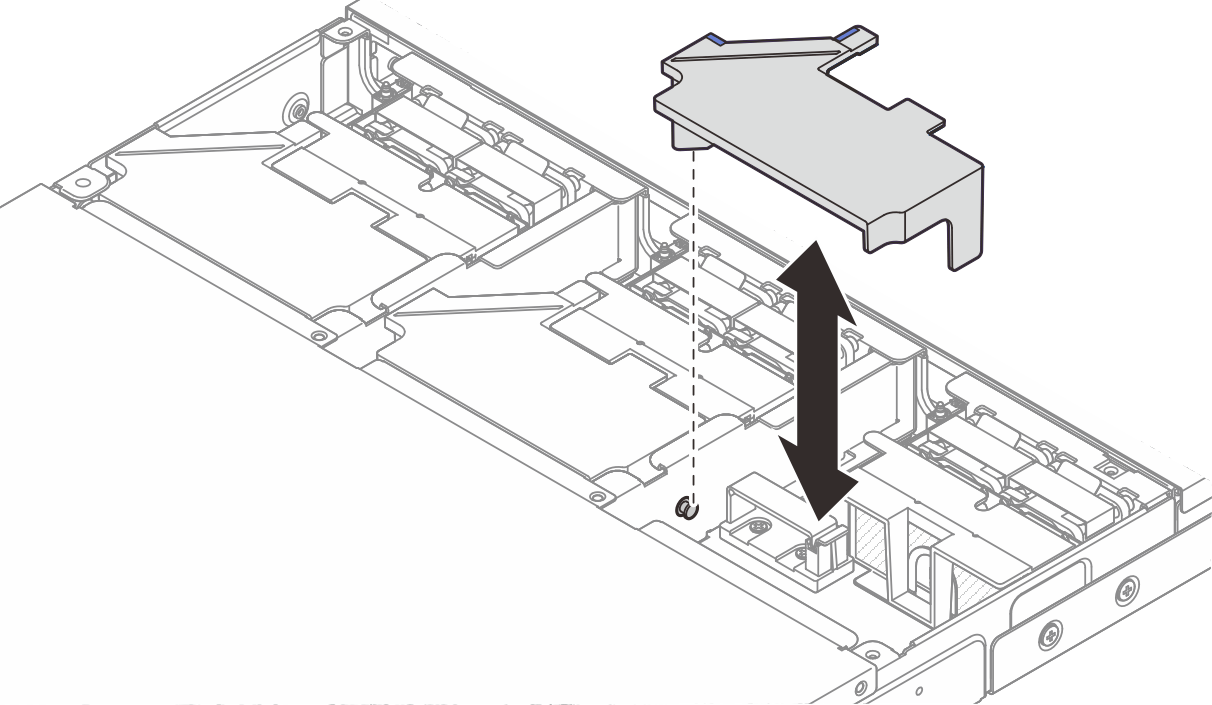

      Figura 4. Removendo o defletor de ar do gabinete 1U3N


   4. Remova a barra transversal.
      1. Solte os dois parafusos prisioneiros que fixam a barra transversal.
      2. Segure a barra transversal e remova-a do gabinete.

      Figura 5. Removendo a barra transversal

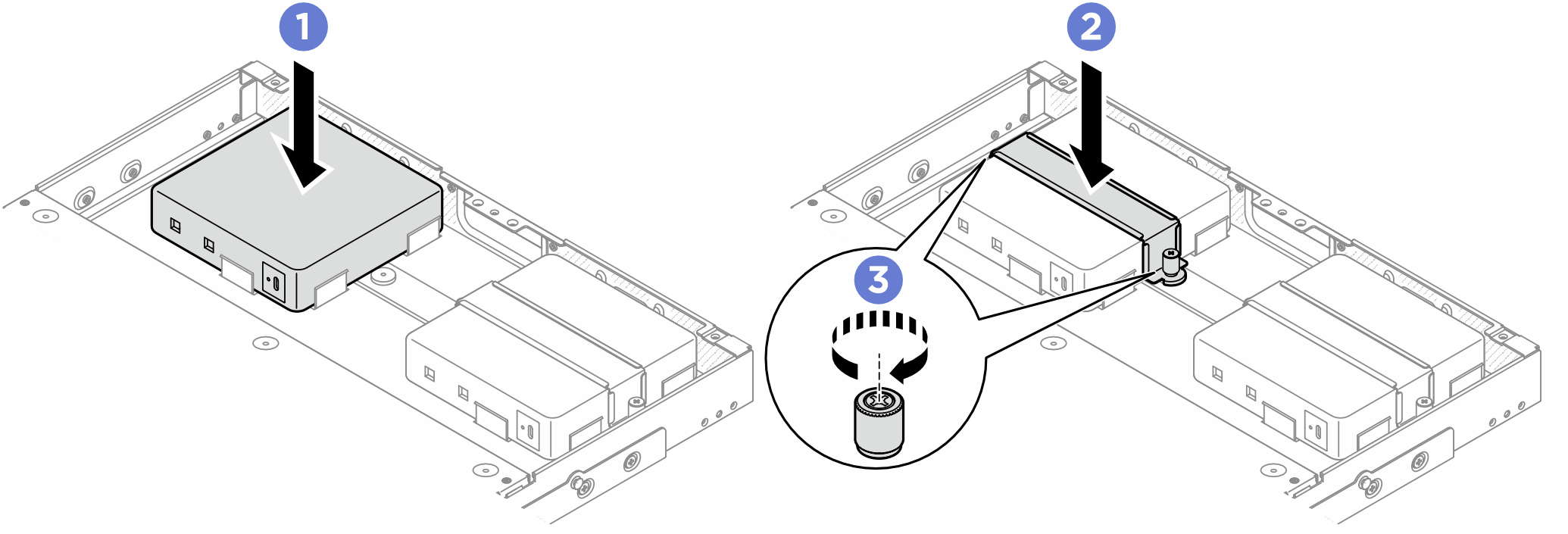

2. Instale o adaptador de energia.
   1. Instale o adaptador de energia no gabinete.
   2. Abaixe o suporte do adaptador de energia na parte superior do adaptador de energia.
   3. Aperte os dois parafusos prisioneiros nos dois lados do suporte do adaptador de energia para prender o adaptador de energia.
      Figura 6. Instalando o adaptador de energia


3. Conecte o cabo de alimentação ao nó.
   1. Alinhe os furos dos parafusos e instale o cabo de alimentação no nó.
   2. Aperte o parafuso e confira se o cabo de alimentação está bem travado.
      Nota

      Para conectar o adaptador de energia ao nó, o gabinete 1U2N precisa de dois cabos de alimentação de saída USB-C para um adaptador de energia, e o gabinete 1U3N precisa de três cabos de alimentação de saída USB-C para um adaptador de energia. Conecte o cabo de alimentação adicional ao adaptador de energia instalado em um gabinete 1U3N. Para obter mais detalhes sobre o roteamento de cabos, consulte Guia de roteamento de cabos internos do gabinete ThinkEdge SE100.

      Figura 7. Instalando o cabo de alimentação
