ติดตั้งอุปกรณ์แปลงไฟ (ติดตั้งบนแร็ค)

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งอุปกรณ์แปลงไฟเข้ากับช่องใส่

เกี่ยวกับงานนี้

S002

ข้อควรระวัง

ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต

ข้อควรระวัง

อุปกรณ์แปลงไฟสำหรับโหนดต้องมีแบรนด์ กำลังไฟ ปริมาณวัตต์ หรือระดับประสิทธิภาพเดียวกัน

หมายเหตุ

• ช่องใส่อาจดูแตกต่างไปจากภาพประกอบในส่วนนี้เล็กน้อย ทั้งนี้ขึ้นอยู่กับรุ่น
• ThinkEdge SE100 ช่องใส่ 1U2N และ 1U3N รองรับเฉพาะอุปกรณ์แปลงไฟขนาด 300W เท่านั้น สำหรับอุปกรณ์แปลงไฟที่รองรับ โปรดดู เว็บไซต์ Lenovo ServerProven

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดฝาครอบตรงกลาง

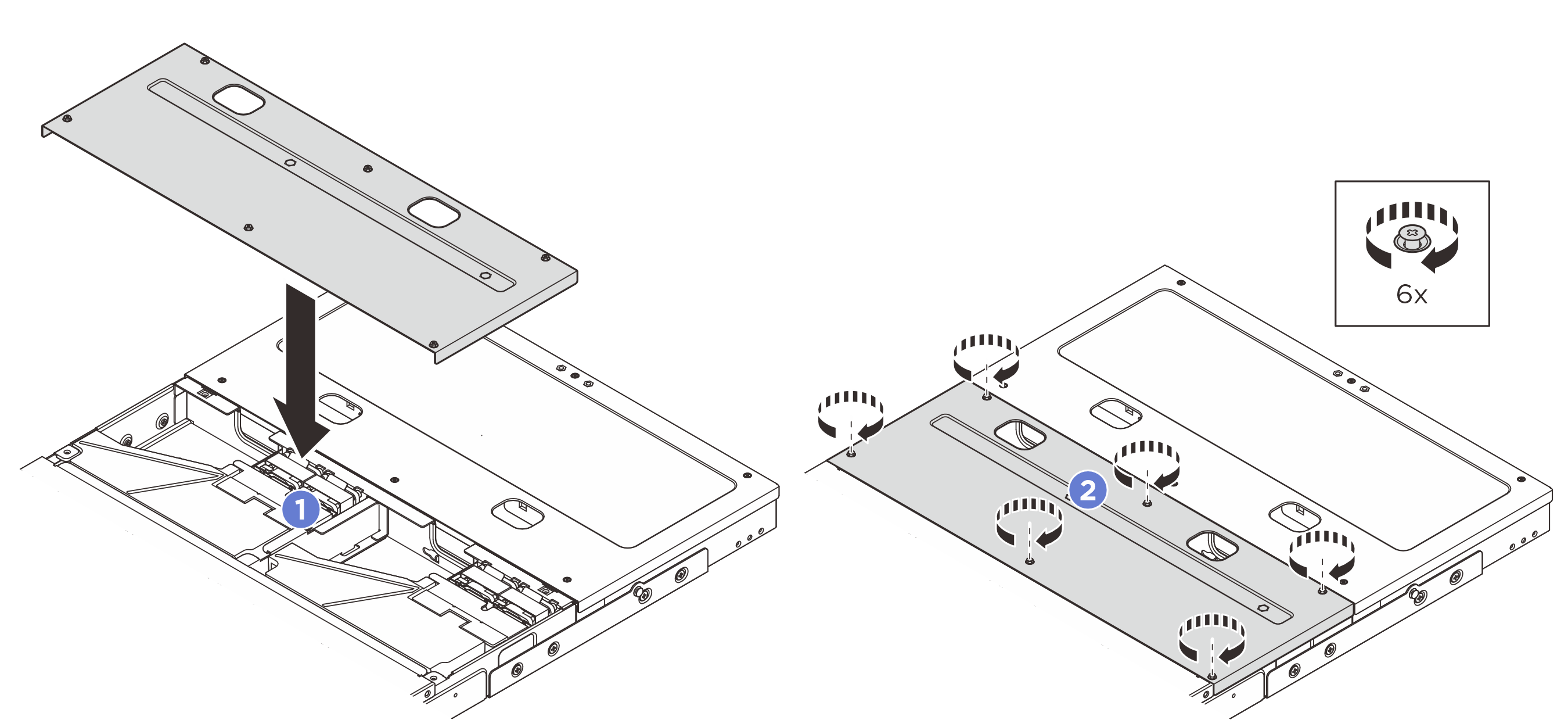

      ถอดฝาครอบด้านบนตรงกลางของช่องใส่ 1U2N

      • คลายสกรูยึดทั้งหกตัวบนฝาครอบด้านบนตรงกลาง
      • ยกฝาครอบด้านบนตรงกลางออกจากช่องใส่และวางไว้บนพื้นผิวที่เรียบและสะอาด

      รูปที่ 1. การถอดฝาครอบด้านบนตรงกลางของช่องใส่ 1U2N

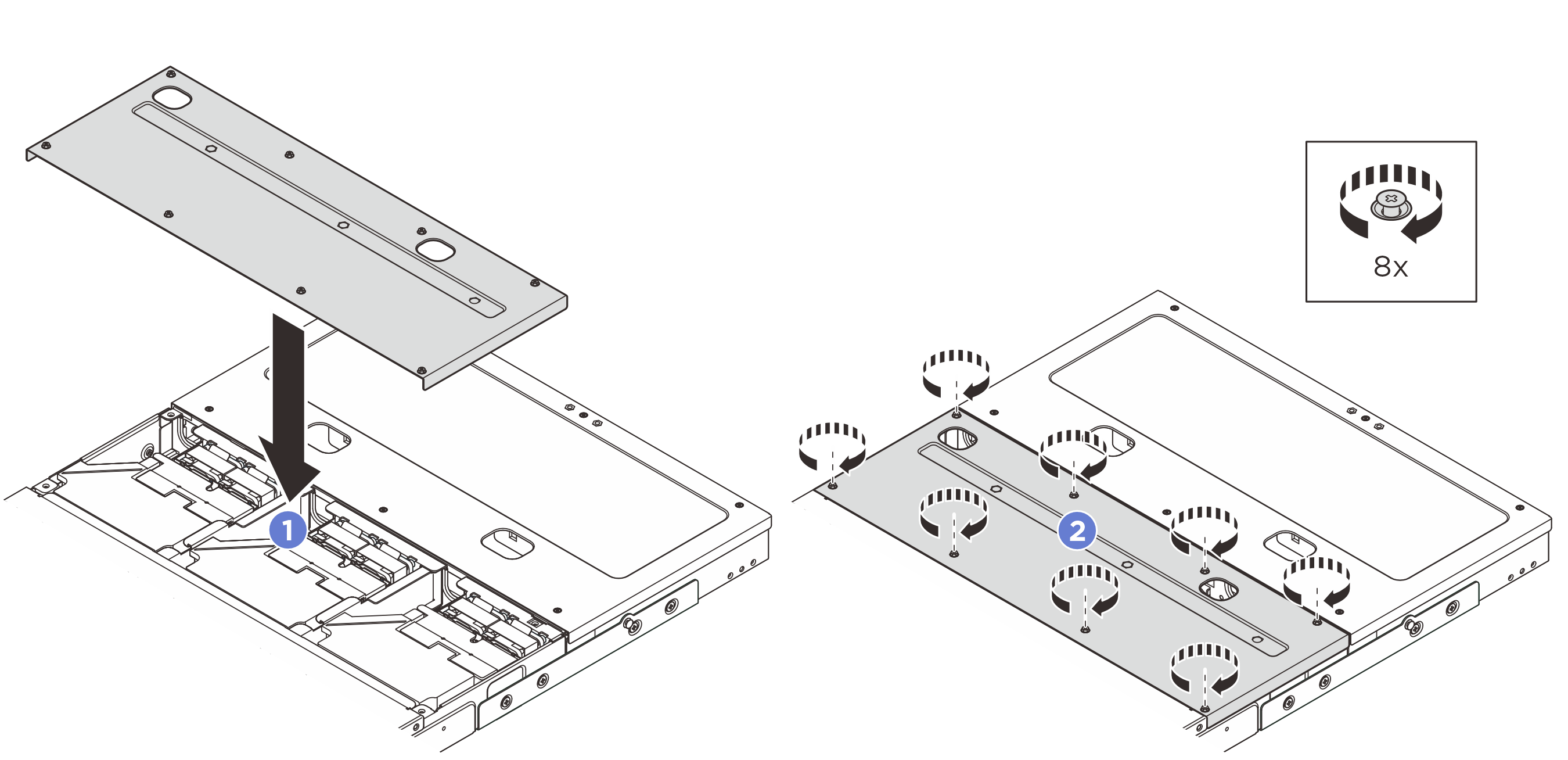

      ถอดฝาครอบด้านบนตรงกลางของช่องใส่ 1U3N

      • คลายสกรูยึดทั้งแปดตัวบนฝาครอบด้านบนตรงกลาง
      • ยกฝาครอบด้านบนตรงกลางออกจากช่องใส่และวางไว้บนพื้นผิวที่เรียบและสะอาด

      รูปที่ 2. การถอดฝาครอบด้านบนตรงกลางของช่องใส่ 1U3N

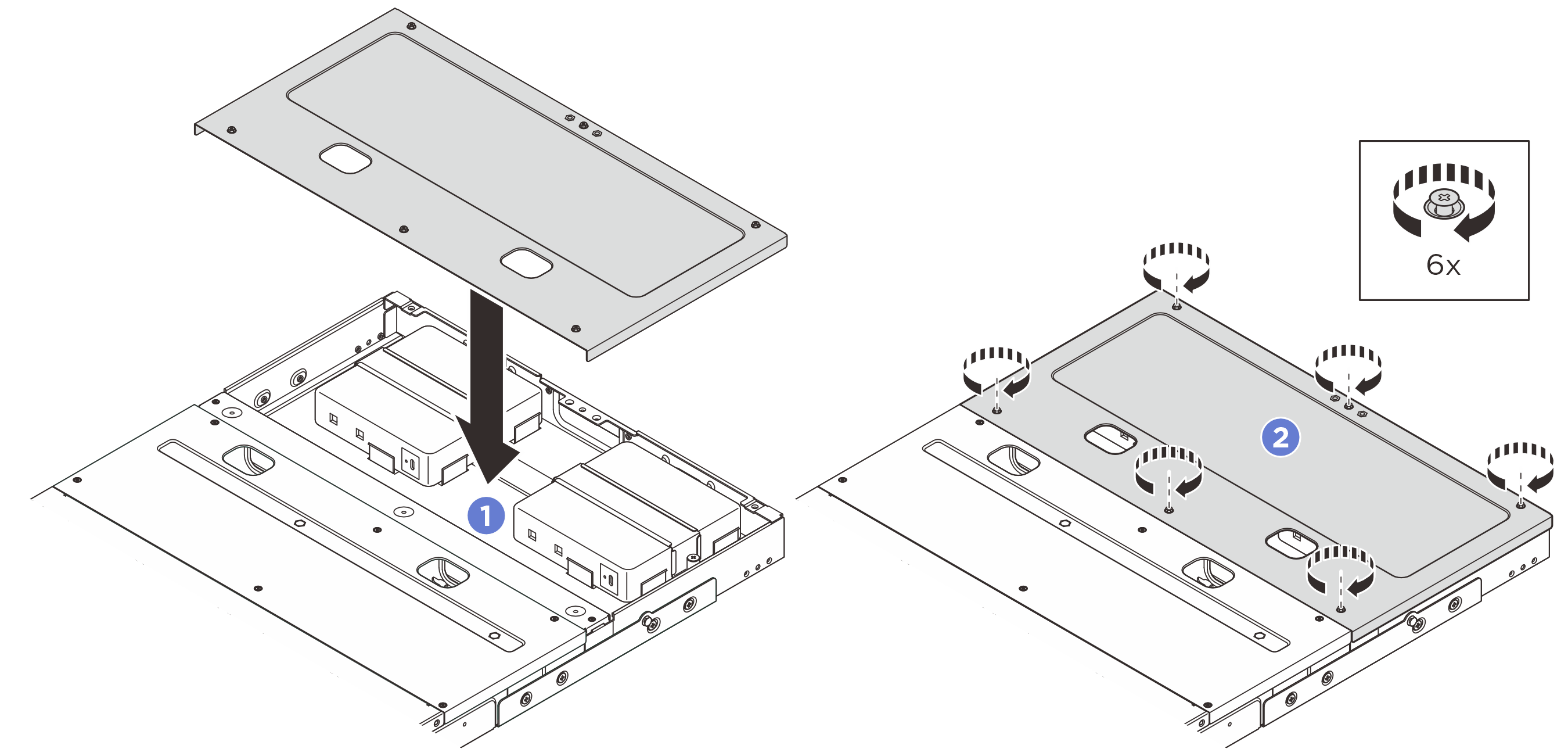

   2. ถอดฝาครอบด้านหลัง
      1. คลายสกรูยึดทั้งหกตัวบนฝาครอบด้านบนด้านหลัง
      2. ยกฝาครอบด้านบนด้านหลังออกจากช่องใส่และวางไว้บนพื้นผิวที่เรียบและสะอาด




   3. ถอดแผ่นกั้นลม บีบแผ่นกั้นลมที่จุดสัมผัสสีน้ำเงิน และค่อยๆ ยกแผ่นกั้นลมออกจากช่องใส่
      รูปที่ 3. การถอดแผ่นกั้นลมออกจากช่องใส่ 1U2N



      รูปที่ 4. การถอดแผ่นกั้นลมออกจากช่องใส่ 1U3N

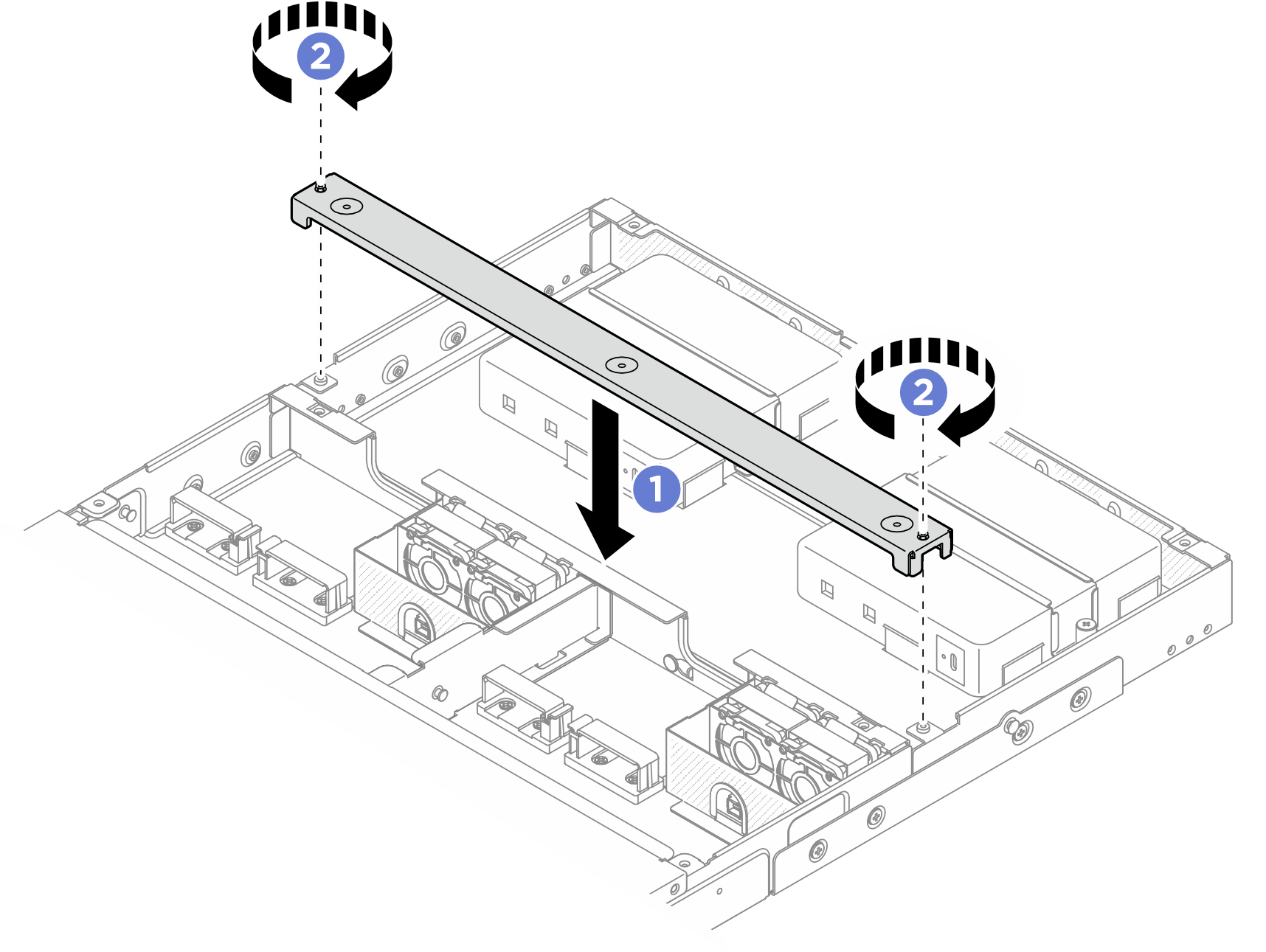

   4. ถอดครอสบาร์
      1. คลายสกรูยึดสองตัวที่ยึดครอสบาร์ออก
      2. จับครอสบาร์เอาไว้ แล้วนำออกมาจากช่องใส่

      รูปที่ 5. การถอดครอสบาร์

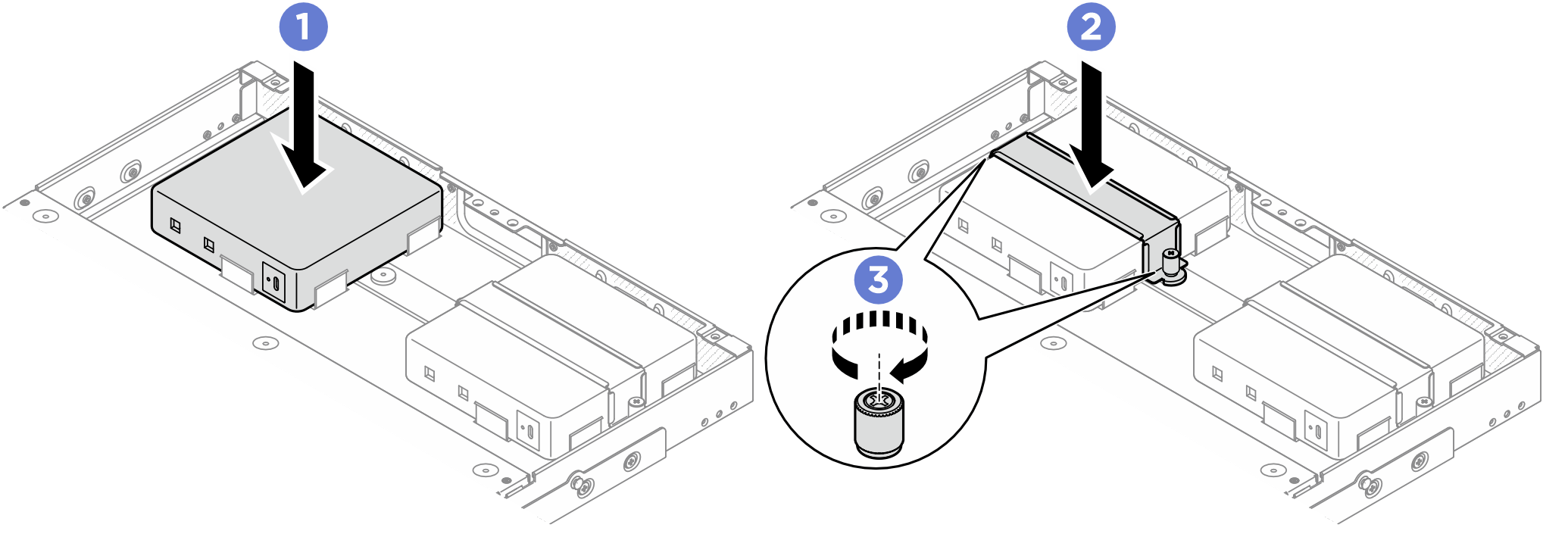

2. ติดตั้งอุปกรณ์แปลงไฟ
   1. ติดตั้งอุปกรณ์แปลงไฟเข้ากับช่องใส่
   2. วางโครงยึดอุปกรณ์แปลงไฟบริเวณด้านบนของอุปกรณ์แปลงไฟ
   3. ขันสกรูยึดสองตัวบนโครงยึดอุปกรณ์แปลงไฟทั้งสองด้านเพื่อยึดอุปกรณ์แปลงไฟ
      รูปที่ 6. การติดตั้งอุปกรณ์แปลงไฟ


3. เชื่อมต่อสายไฟเข้ากับโหนด
   1. จัดตำแหน่งของรูสกรูและติดตั้งสายไฟเข้ากับโหนด
   2. ขันสกรูให้แน่น และตรวจสอบให้แน่ใจว่าสายไฟยึดแน่นดีแล้ว
      หมายเหตุ

      ในการเชื่อมต่ออะแดปเตอร์แปลงไฟเข้ากับโหนด ช่องใส่ 1U2N ต้องการสายไฟเอาต์พุต USB-C สองเส้นสำหรับอะแดปเตอร์แปลงไฟหนึ่งตัว และช่องใส่ 1U3N ต้องการสายไฟเอาต์พุต USB-C สามเส้นสำหรับอะแดปเตอร์แปลงไฟหนึ่งตัว เสียบสายไฟเพิ่มเติมเข้ากับอะแดปเตอร์แปลงไฟที่ติดตั้งในช่องใส่ 1U3N ดูข้อมูลรายละเอียดเกี่ยวกับการเดินสายได้ที่ คู่มือการเดินสายภายในสำหรับ ThinkEdge SE100 Enclosure

      รูปที่ 7. การติดตั้งสายไฟ
