ติดตั้งอุปกรณ์แปลงไฟ (การติดตั้งบนผนัง/เพดาน/ราง DIN)
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งอุปกรณ์แปลงไฟ
เกี่ยวกับงานนี้
- S002
ข้อควรระวังปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว - S035
ข้อควรระวังห้ามถอดฝาครอบบนแหล่งจ่ายไฟ หรือชิ้นส่วนใดๆ ที่มีป้ายนี้ติดอยู่ ระดับแรงดันไฟ กระแสไฟ และพลังงานที่เป็นอันตรายมีอยู่ในชิ้นส่วนที่มีป้ายนี้ติดอยู่ ไม่มีชิ้นส่วนใดภายในส่วนต่างๆ เหล่านี้ที่สามารถซ่อมบำรุงได้ หากคุณสงสัยว่าชิ้นส่วนเหล่านี้อาจมีปัญหา กรุณาติดต่อช่างเทคนิคบริการ
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
อุปกรณ์แปลงไฟสำหรับโหนดต้องมีแบรนด์ กำลังไฟ ปริมาณวัตต์ หรือระดับประสิทธิภาพเดียวกัน
| แหล่งจ่ายไฟภายนอก ThinkEdge 140W 230V/115V | ||
|---|---|---|
ข้อมูลที่เผยแพร่ | ค่าและความเที่ยงตรง | หน่วย |
ชื่อผู้ผลิต | Lenovo | - |
ตัวระบุรุ่น | อะแดปเตอร์ | - |
แรงดันไฟฟ้าขาเข้า | 100-240 | V |
ความถี่ AC ขาเข้า | 50-60 | Hz |
แรงดันไฟฟ้าขาออก | 28.0 | V |
กระแสไฟฟ้าขาออก | 5.0 | A |
กำลังไฟฟ้าขาออก | 140.0 | W |
ประสิทธิภาพเฉลี่ยขณะใช้งาน |
| % |
ประสิทธิภาพที่โหลดต่ำ (10 %) |
| % |
การใช้พลังงานเมื่อไม่มีโหลด |
| W |
- หากมี ให้ติดตั้งตัวครอบอุปกรณ์แปลงไฟ

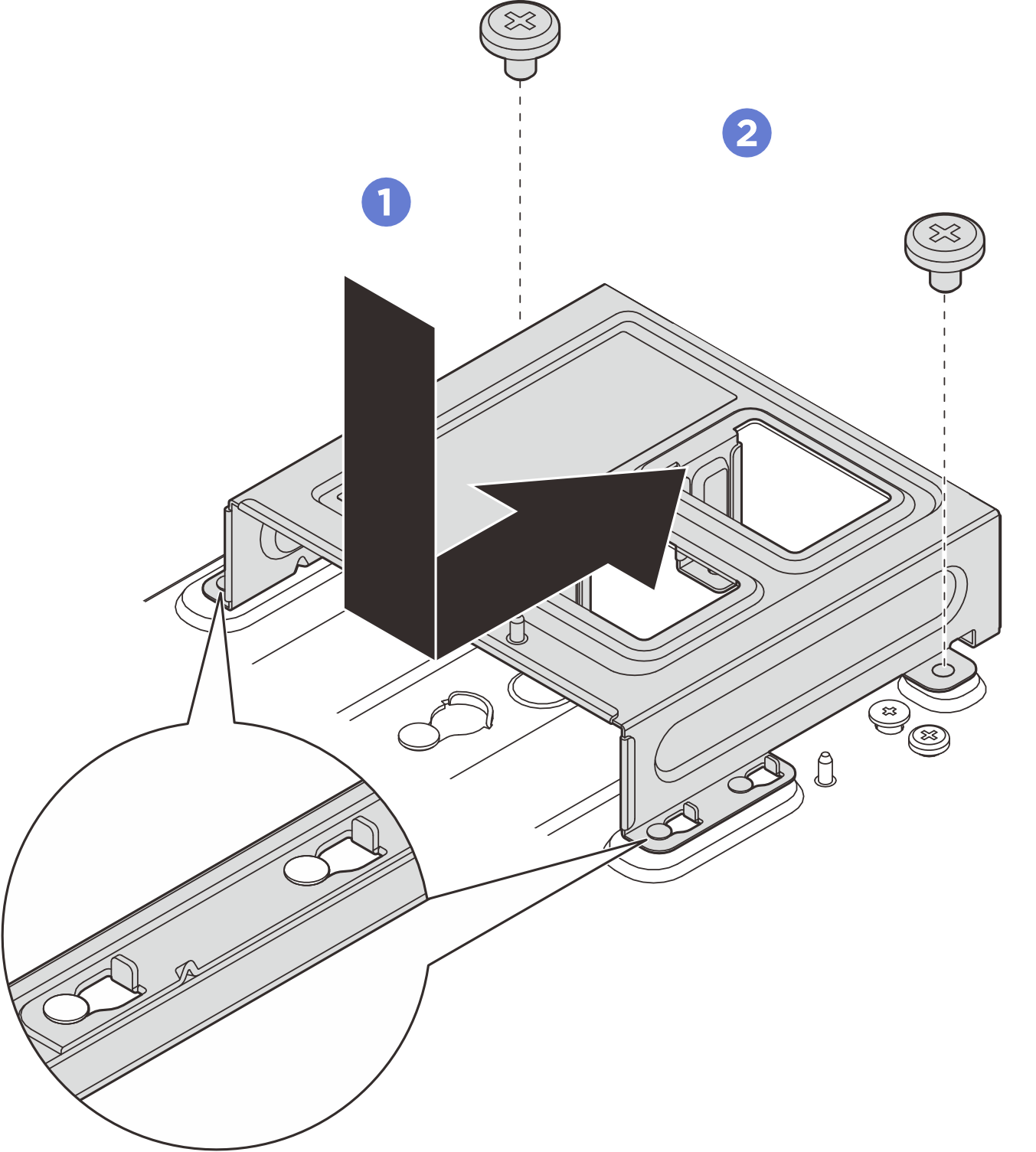

จัดตำแหน่งของโครงยึดอุปกรณ์แปลงไฟให้ตรงกับปลอกสวมโหนด แล้วค่อยๆ เลื่อนโครงยึดอุปกรณ์แปลงไฟออกเล็กน้อยจนกระทั่งหมุดนำร่องบนปลอกสวมโหนดเข้าที่ในช่องขนาดใหญ่ของรูสลัก
ขันสกรูสองตัวทั้งสองด้านให้แน่นเพื่อยึดโครงยึดอุปกรณ์แปลงไฟรูปที่ 1. การติดตั้งโครงยึดอุปกรณ์แปลงไฟ
- ติดตั้งอุปกรณ์แปลงไฟ

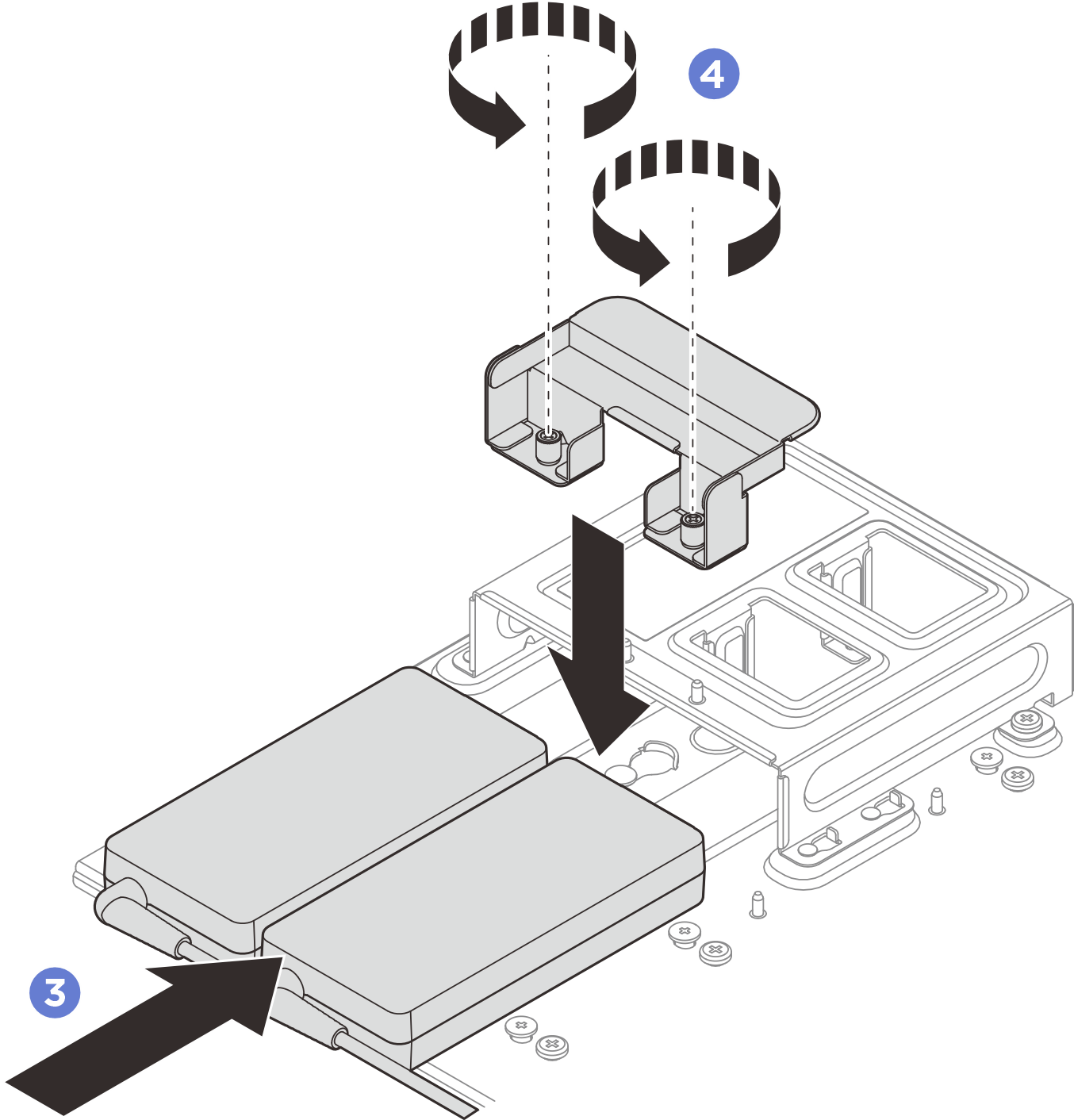

จัดตำแหน่งอุปกรณ์แปลงไฟให้ตรงกับตัวครอบอุปกรณ์แปลงไฟ แล้วเลื่อนอุปกรณ์แปลงไฟให้เข้าที่
จัดตำแหน่งของรูสกรูสองรูบนแถบให้ตรงกับตัวครอบอุปกรณ์แปลงไฟ จากนั้น ให้ขันน็อตยึดทั้งสองตัวให้แน่นเพื่อยึดแถบหมายเหตุใช้ข้อมูลด้านล่างเพื่อค้นหาหมายเลขช่องเสียบอุปกรณ์แปลงไฟ หากมีอุปกรณ์แปลงไฟเพียงตัวเดียวที่จะติดตั้ง ให้ติดตั้งอุปกรณ์แปลงไฟลงในช่องเสียบ 1 ก่อนรูปที่ 2. การกำหนดหมายเลขช่องเสียบอุปกรณ์แปลงไฟ
1 ช่องเสียบอุปกรณ์แปลงไฟ 1 1 ช่องเสียบอุปกรณ์แปลงไฟ 2 รูปที่ 3. การติดตั้งอุปกรณ์แปลงไฟ
- เชื่อมต่อสายไฟเข้ากับโหนด
- จัดตำแหน่งของรูสกรูและติดตั้งสายไฟเข้ากับโหนด
- ขันสกรูให้แน่น และตรวจสอบให้แน่ใจว่าสายไฟยึดแน่นดีแล้วหมายเหตุตรวจสอบให้แน่ใจว่าได้เชื่อมต่ออุปกรณ์แปลงไฟ 1 เข้ากับขั้วต่อไฟฟ้า 1 และอุปกรณ์แปลงไฟ 2 เข้ากับขั้วต่อไฟฟ้า 2 แล้วรูปที่ 4. การเชื่อมต่อสายไฟ
