Installation d’un adaptateur d’alimentation (montage mural/plafond/sur glissière DIN)

Suivez les instructions de la présente section pour installer les adaptateurs d'alimentation.

À propos de cette tâche

  • S002
    disconnect all power
    ATTENTION
    Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
  • S035
    shock hazard
    ATTENTION

    N'ouvrez jamais un bloc d'alimentation ou tout autre élément sur lequel cette étiquette est apposée. Des niveaux dangereux de tension, courant et électricité sont présents dans les composants qui portent cette étiquette. Aucune pièce de ces composants n'est réparable. Si vous pensez qu'ils peuvent être à l'origine d'un problème, contactez un technicien de maintenance.

Avertissement
ATTENTION

Les adaptateurs d'alimentation du nœud doivent être de même marque, de même puissance nominale, de même puissance en watts ou de même niveau de rendement.

Remarque
Lorsque vous optez pour un montage sur bureau/un montage mural/un montage plafond/un montage sur glissière DIN, le nœud ThinkEdge SE100 ne prend en charge que l’adaptateur d’alimentation 140 W. Pour connaître les adaptateurs d’alimentation pris en charge, voir Site Web Lenovo ServerProven.
Comme l’exige le Règlement (UE) 2019/424 de la Commission du 1er mars 2020 fixant les exigences d’écoconception pour les serveurs et les produits de stockage de données (ErP lot 9).
Bloc d’alimentation externe ThinkEdge 140 W 230 V/115 V

Informations publiées

Valeur et précision

Unité

Nom du fabricant

Lenovo

-

Identificateur de modèle

Adaptateur

-

Tension d’entrée

100-240

V

Fréquence d’entrée CA

50-60

Hz

Tension de sortie

28,0

V

Courant de sortie

5,0

A

Puissance en sortie

140,0

W

Efficacité active moyenne

  • FSP : 91,0 / 91,0
  • Delta : 92,1 / 91,6

%

Efficacité à faible charge (10 %)

  • FSP : 88,5 / 87,5
  • Delta : 77,4 / 77,4

%

Consommation d’énergie à vide

  • FSP : 0,065 / 0,08
  • Delta : 0,078 / 0,047

W

  1. Le cas échéant, installez le support de l’adaptateur d’alimentation.
    1. Alignez le support de l’adaptateur d’alimentation sur les broches de guidage du manchon du nœud. Ensuite, faites coulisser le support de l’adaptateur d’alimentation jusqu’à ce que les broches de guidage soient installées dans la petite ouverture des serrures.
    2. Serrez les deux vis afin fixer le support de l’adaptateur d’alimentation.

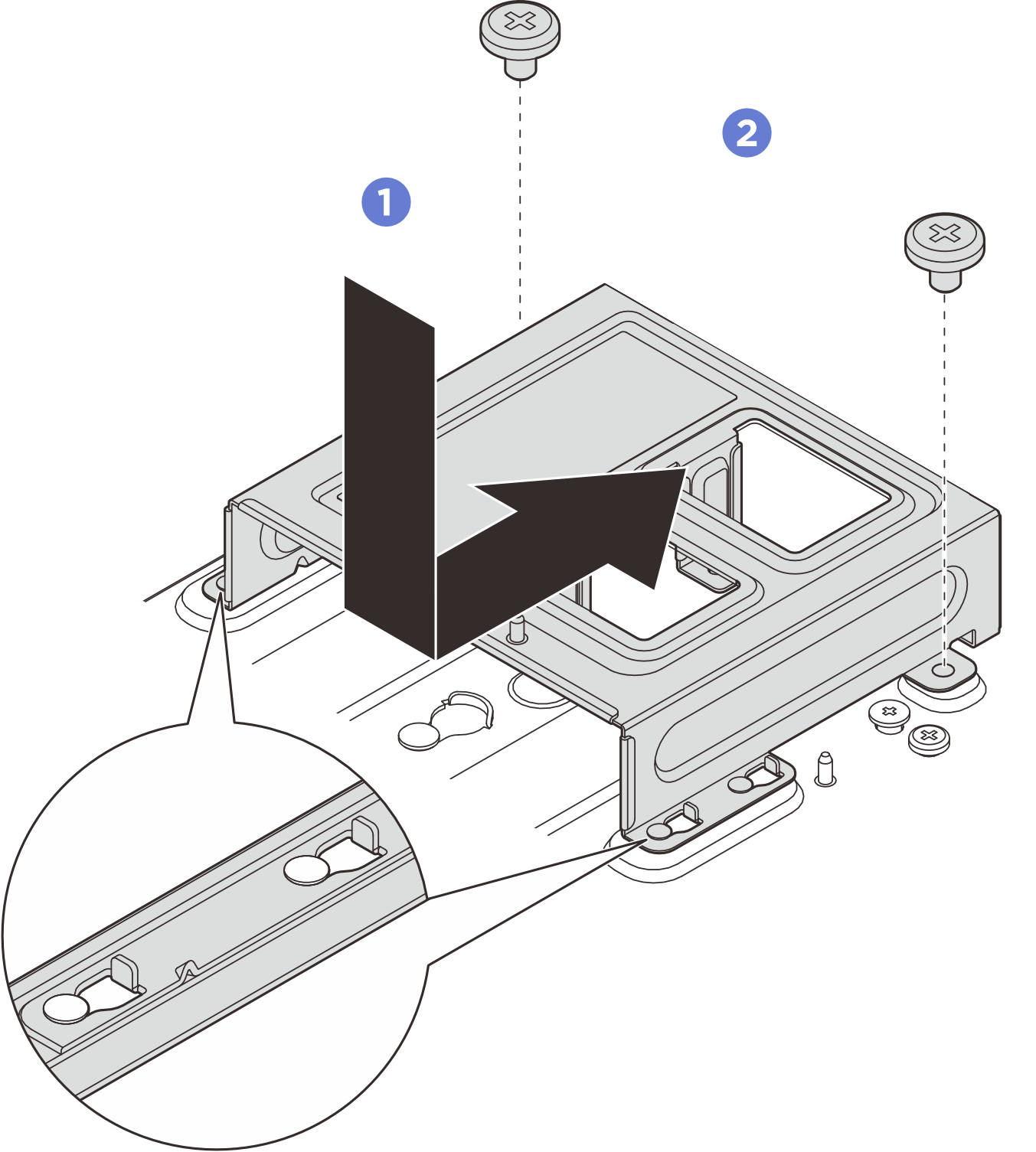

      Figure 1. Installation du support d’adaptateur d’alimentation

  2. Installez les adaptateurs d’alimentation.
    Remarque
    Utilisez les informations ci-dessous pour trouver la numérotation des emplacements d’adaptateur d’alimentation. S’il n’y a qu’un seul adaptateur d’alimentation à installer, installez-le dans l’emplacement 1.

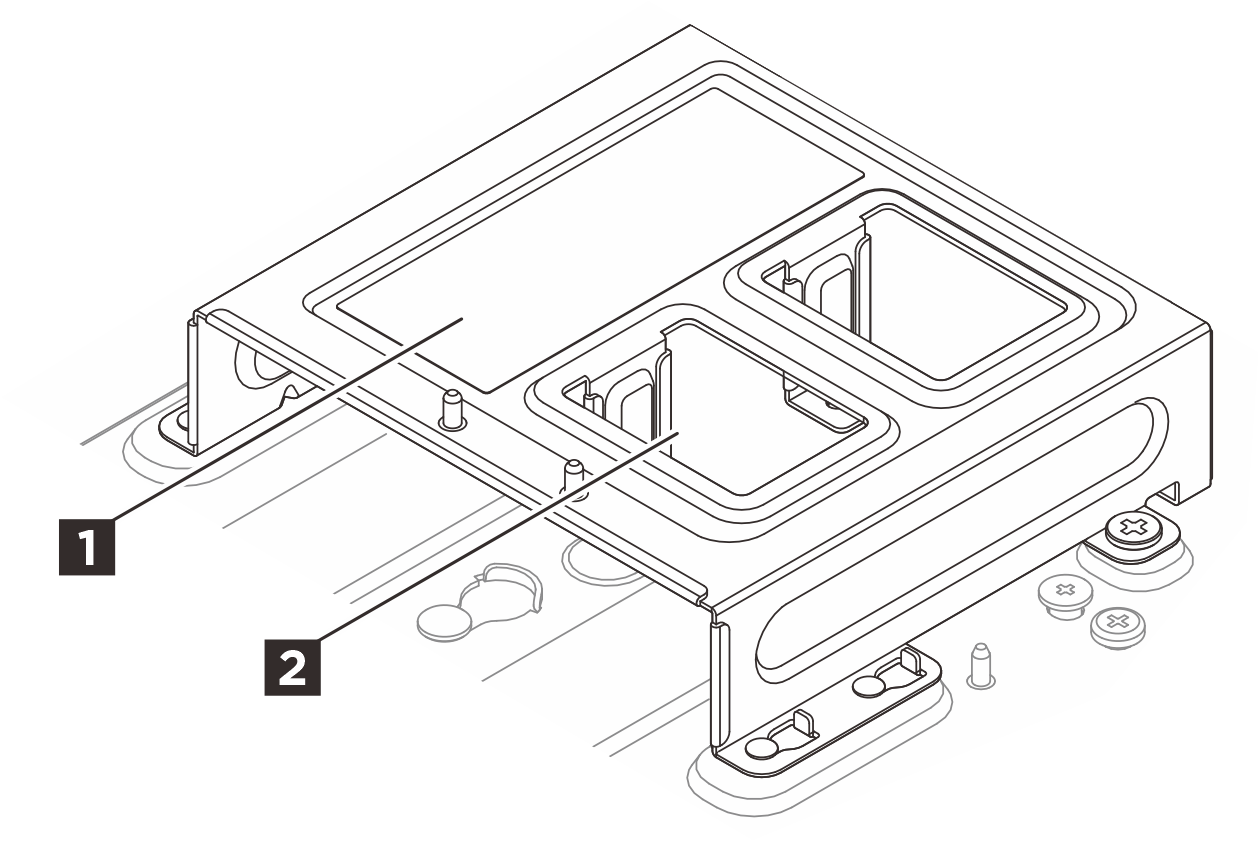

    Figure 2. Numérotation des emplacements des adaptateurs d’alimentation

    1 Emplacement d’adaptateur d’alimentation 11 Emplacement d’adaptateur d’alimentation 2
    1. Alignez les adaptateurs d’alimentation sur le boîtier d’adaptateur d’alimentation, puis faites-les glisser pour les fixer.
    2. Alignez les deux trous de vis de la languette sur le support de l’adaptateur d’alimentation, puis serrez à fond les deux vis moletées pour fixer le taquet.

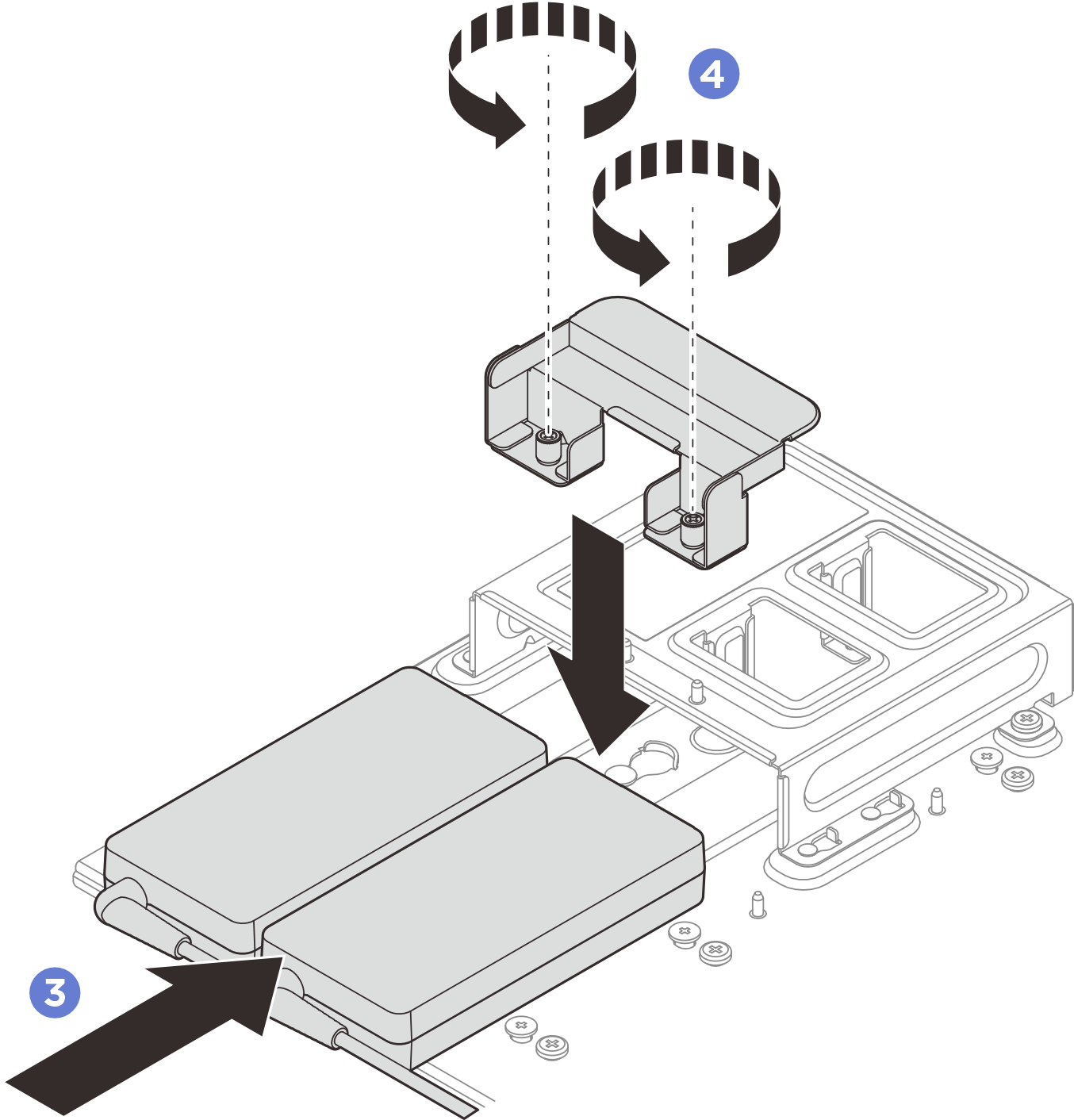

    Figure 3. Installation du boîtier d'alimentation

  3. Branchez le cordons d’alimentation sur le nœud.
    1. Alignez les trous de vis et branchez le câble d’alimentation sur le nœud.
    2. Serrez la vis et assurez-vous que le câble d’alimentation est bien verrouillé.
      Remarque
      Assurez-vous de connecter l’adaptateur d’alimentation de l’emplacement 1 au connecteur d’alimentation 1, et de connecter l’adaptateur d’alimentation de l’emplacement 2 au connecteur d’alimentation 2.
      Figure 4. Branchement du cordon d’alimentation

Vidéo de démonstration

Découvrez la procédure sur YouTube
