Retrait d’un adaptateur d’alimentation (montage en armoire)

Suivez les instructions de la présente section pour retirer un adaptateur d’alimentation du boîtier.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières à coulissement de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Pour plus d'informations, voir Retrait d’un nœud de l’armoire.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez le carter central.

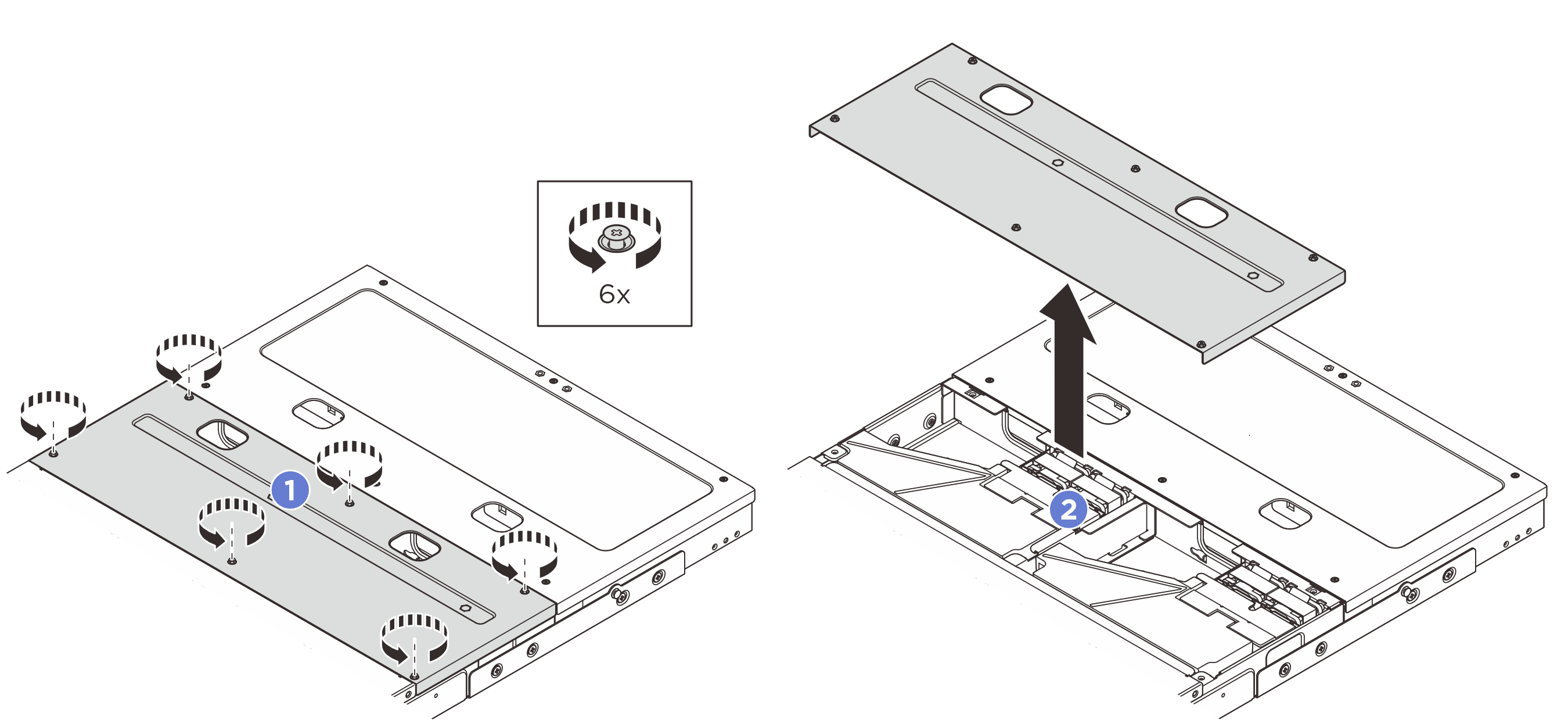

      Retrait du carter supérieur central du boîtier 1U2N

      • Desserrez les six vis imperdables sur le capot supérieur central.
      • Soulevez le carter supérieur central pour le retirer du boîtier et placez-le sur une surface propre et plane.

      Figure 1. Retrait du carter supérieur central du boîtier 1U2N

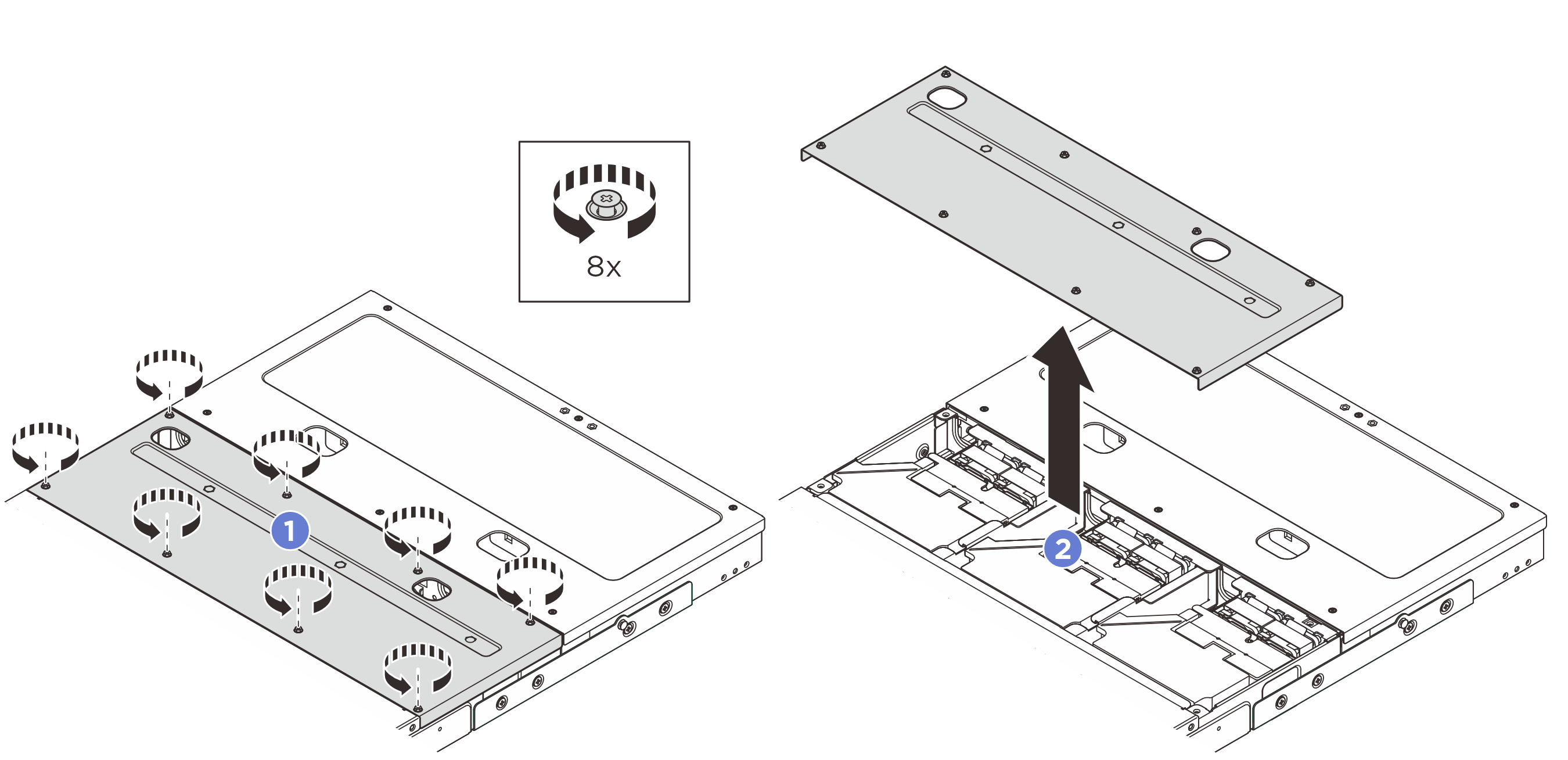

      Retrait du carter supérieur central du boîtier 1U3N

      • Desserrez les huit vis imperdables sur le capot supérieur central.
      • Soulevez le carter supérieur central pour le retirer du boîtier et placez-le sur une surface propre et plane.

      Figure 2. Retrait du carter supérieur central du boîtier 1U3N

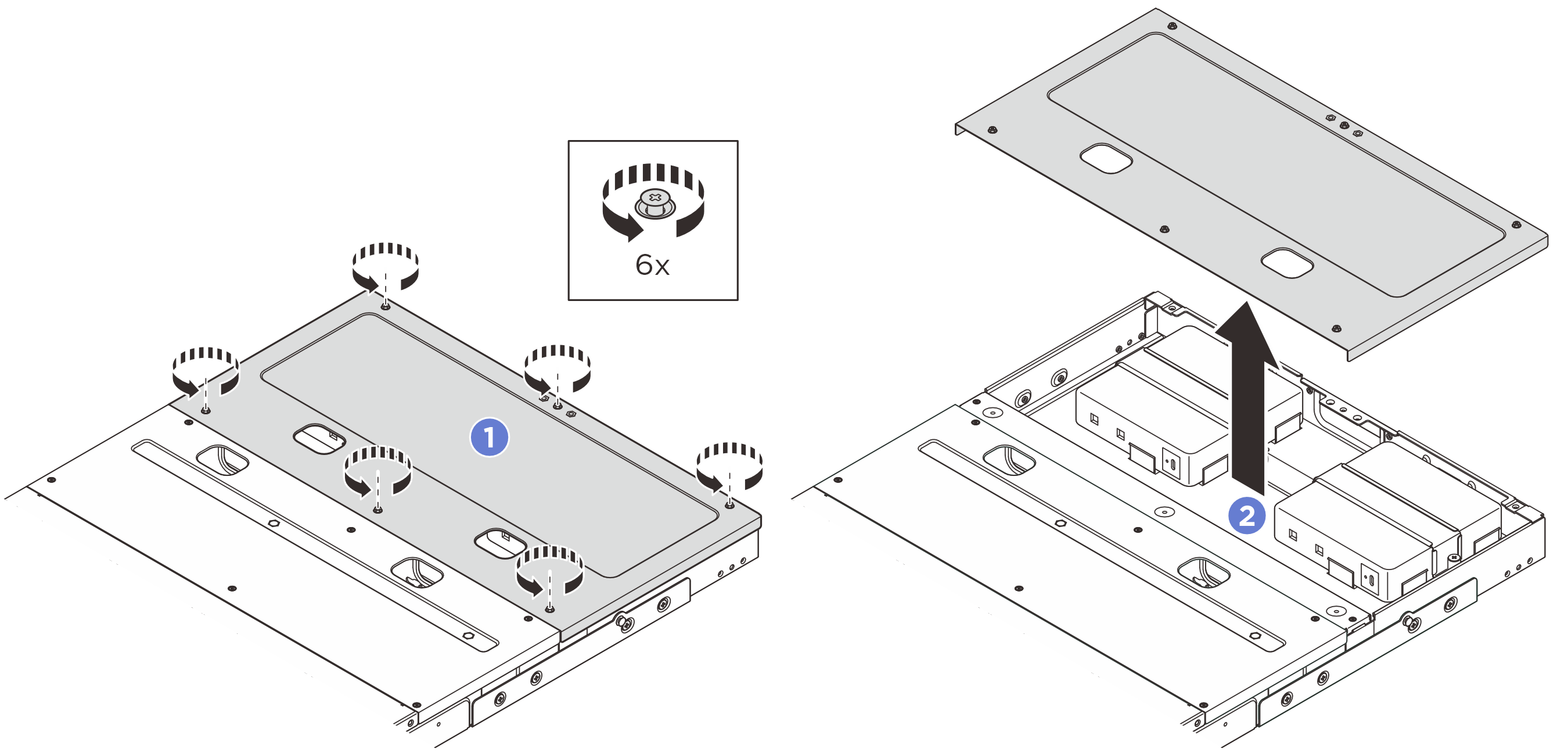

   2. Retirez le carter supérieur arrière.
      1. Desserrez les six vis imperdables sur le capot supérieur arrière.
      2. Soulevez le carter supérieur arrière pour le retirer du boîtier et placez-le sur une surface propre et plane.




   3. Retirez la grille d’aération. Pincez la grille d’aération au niveau des points de contact bleus, puis soulevez-la avec précaution hors du boîtier.

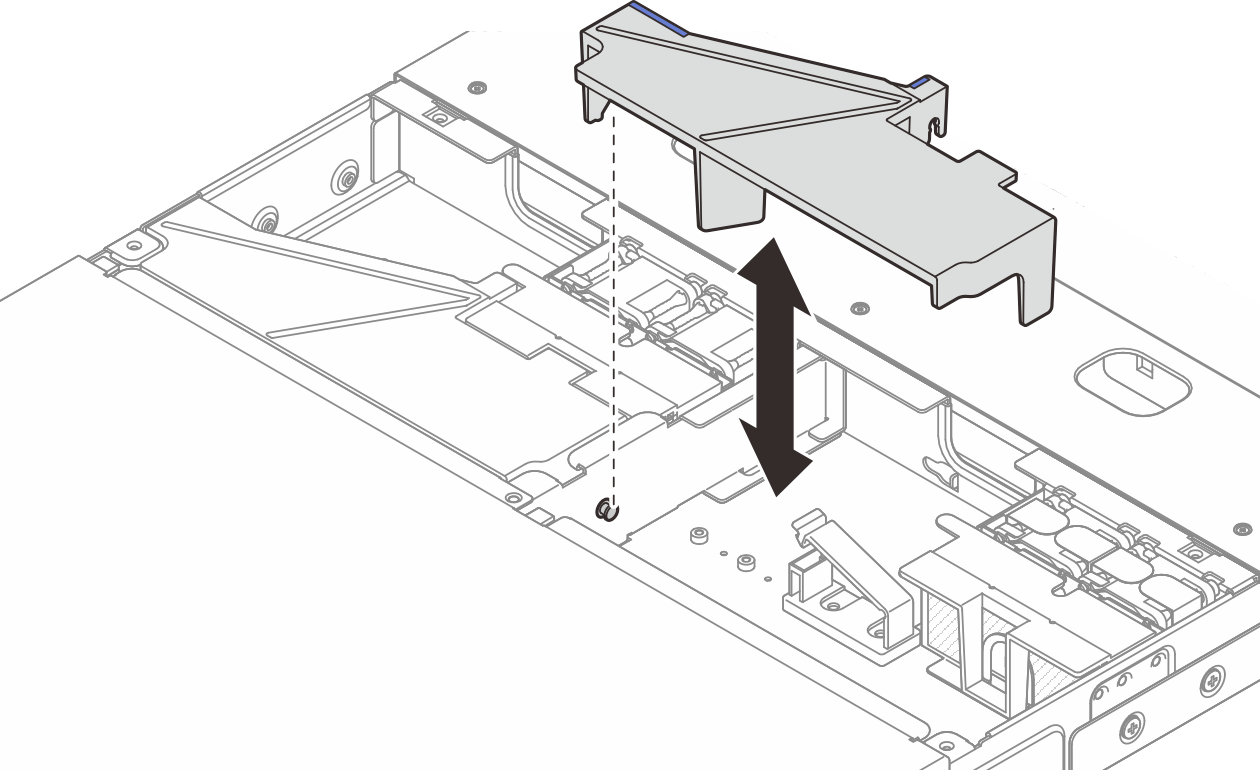

      Figure 3. Retrait de la grille d’aération du boîtier 1U2N

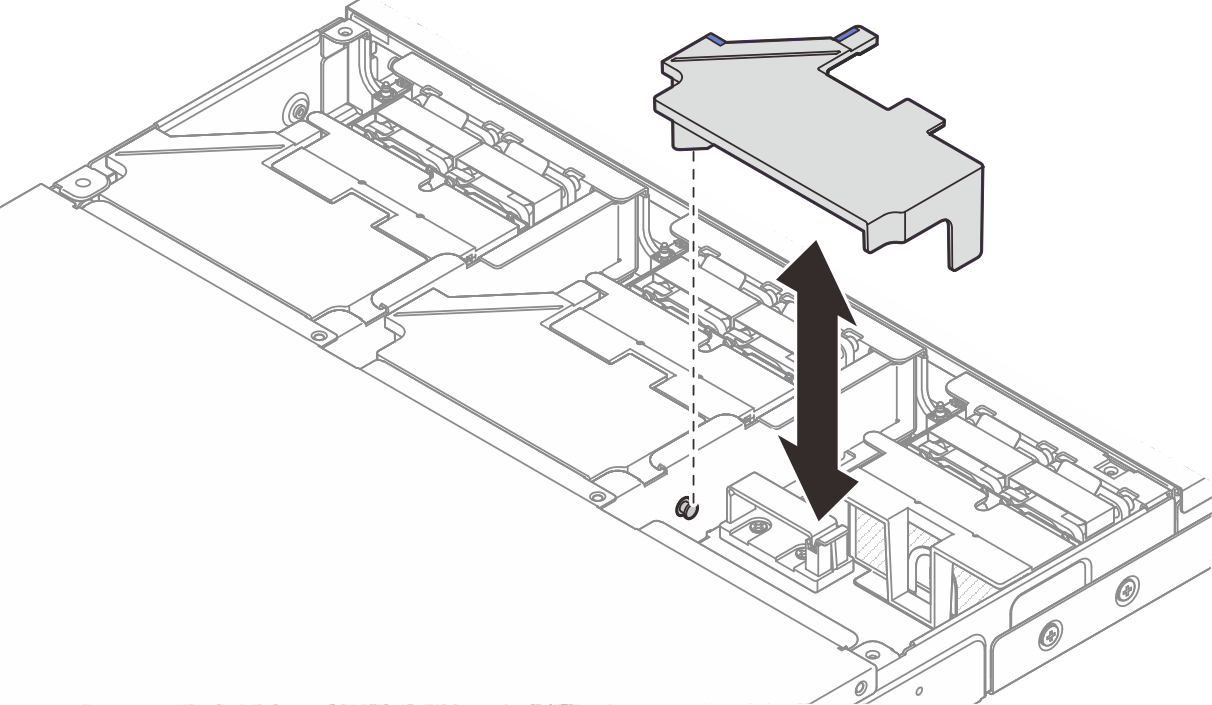

      Figure 4. Retrait de la grille d’aération du boîtier 1U3N

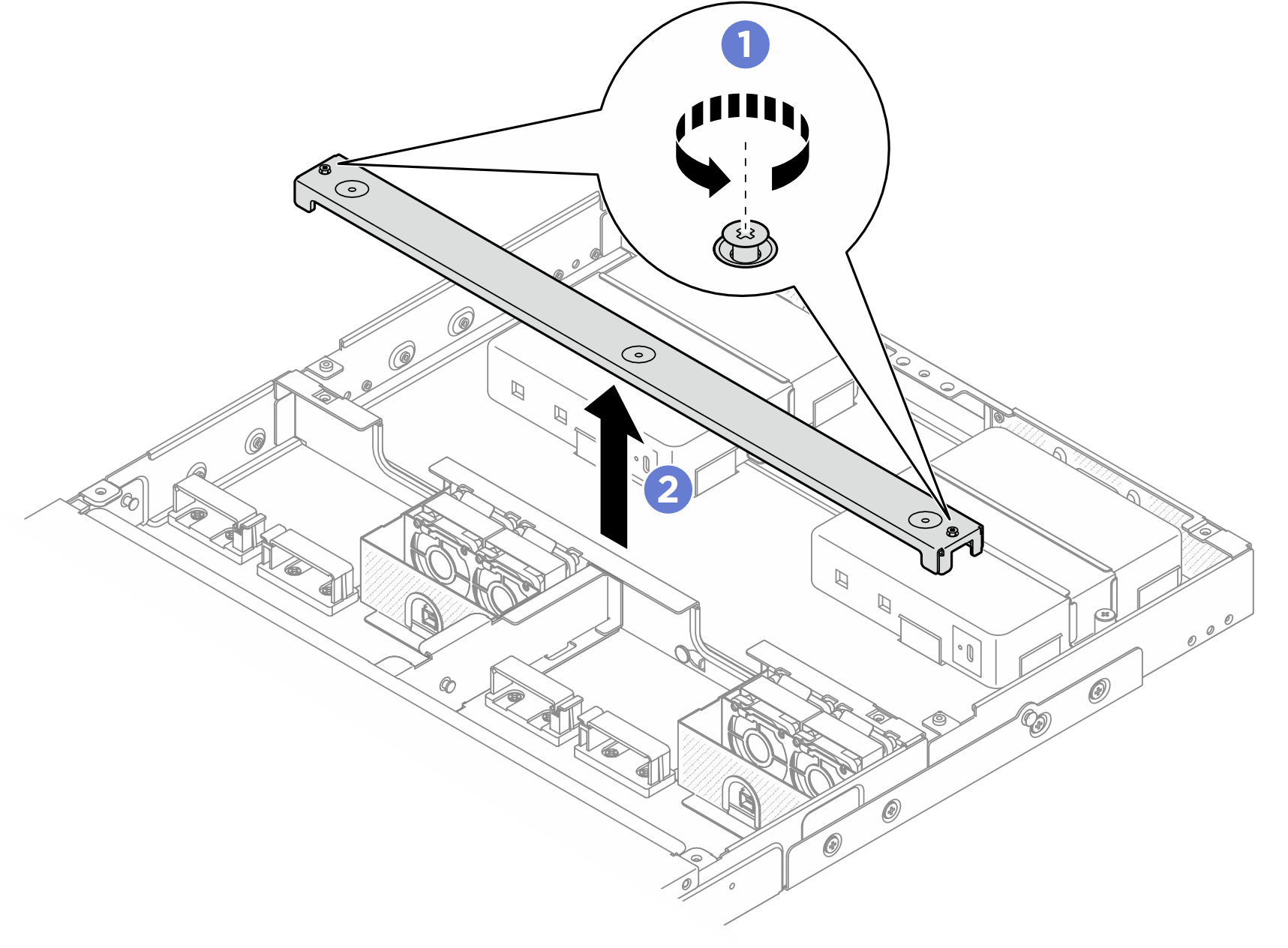

2. Retirez la traverse.
   1. Desserrez les deux vis imperdables qui maintiennent la traverse.
   2. Tenez la traverse et retirez-la du boîtier.
      Figure 5. Retrait de la traverse

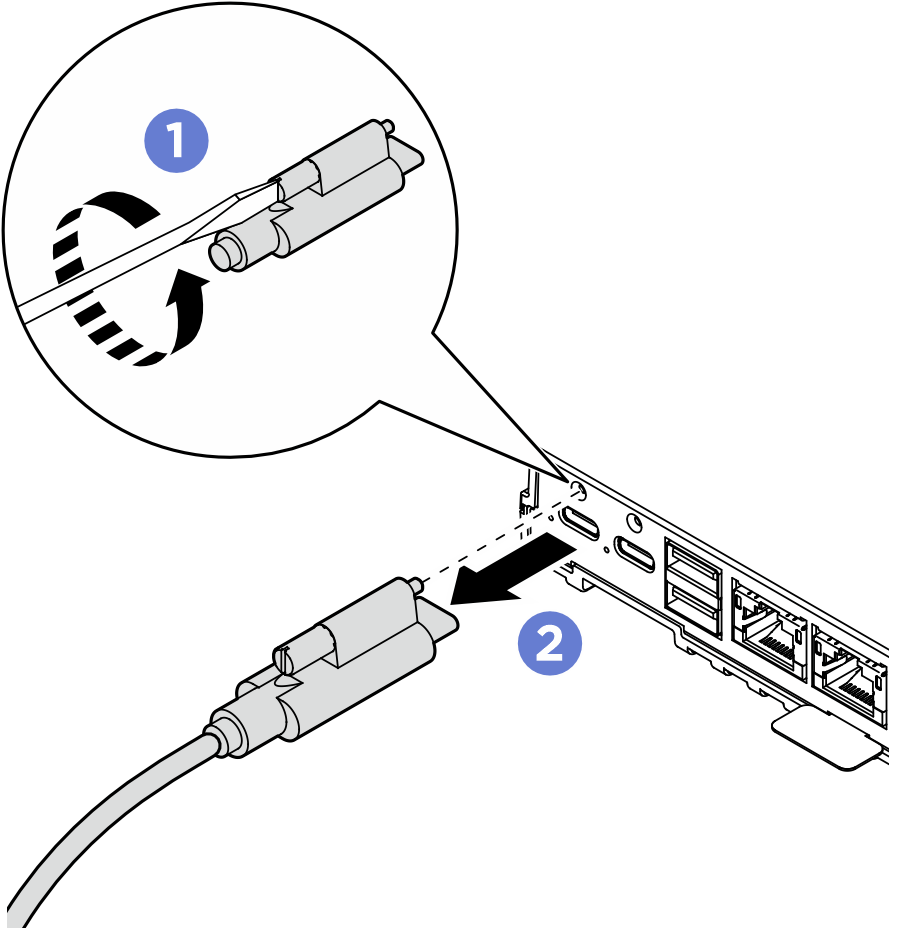

3. Retirez le cordon d’alimentation.
   1. Utilisez un tournevis à lame plate afin de desserrer la vis qui bloque le câble d’alimentation.
   2. Dégagez le câble d’alimentation du nœud.
      Figure 6. Retrait du câble d’alimentation

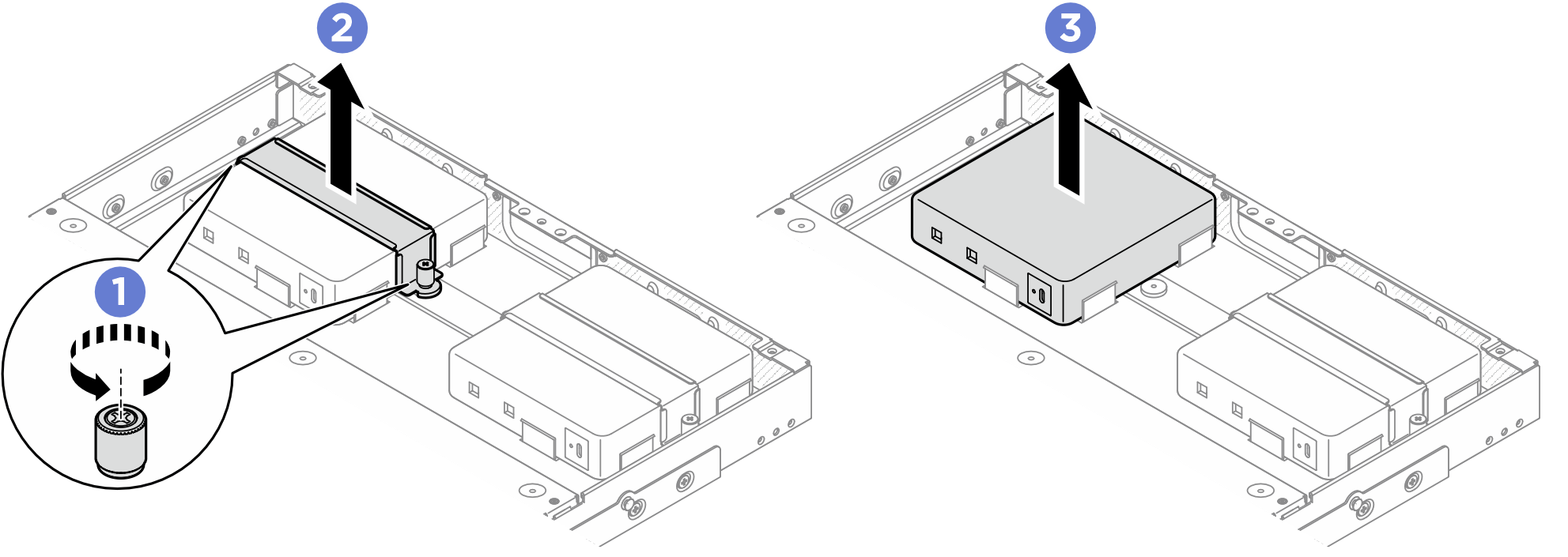

4. Retirez le boîtier d'alimentation.
   1. Desserrez les deux vis imperdables de part et d’autre du support de l’adaptateur d’alimentation à l’aide du tournevis.
   2. Soulevez le support de l’adaptateur d’alimentation afin de le retirer du boîtier.
   3. Soulevez avec précaution l’adaptateur d’alimentation vers le haut et retirez-le du boîtier.
      Figure 7. Retrait de l’adaptateur d’alimentation
