卸下電源整流器（機架裝載）

請依照本節中的指示從機體卸下電源整流器。

關於此作業

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱從機架卸下節點。

程序

1. 為此作業做好準備。
   1. 卸下中蓋。

      卸下 1U2N 機體的中間上蓋

      • 鬆開中間上蓋上的六個緊固螺絲。
      • 從機體向上提起中間上蓋，再將中間上蓋放在乾淨平坦的表面上。

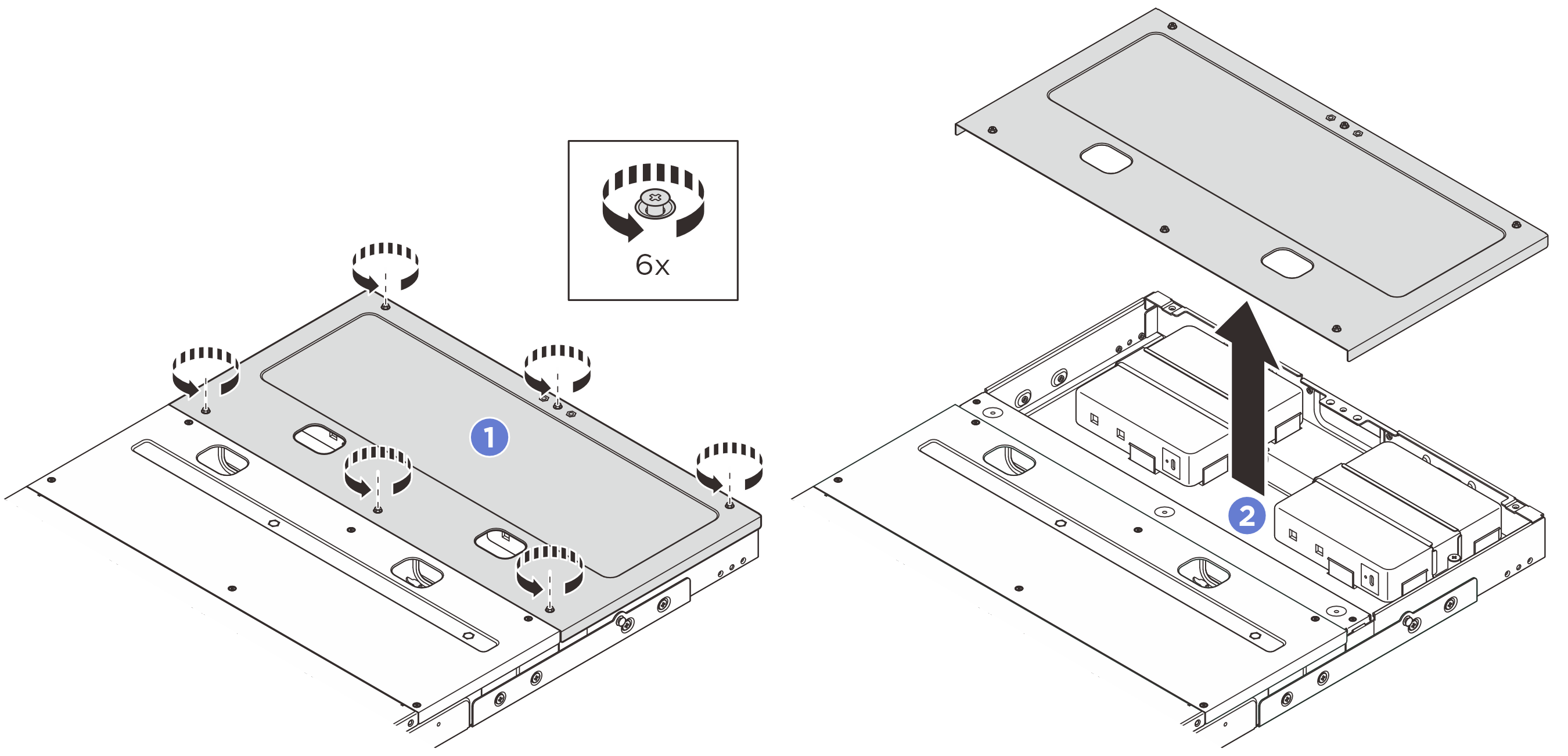

      圖 1. 卸下 1U2N 機體的中間上蓋



      卸下 1U3N 機體的中間上蓋

      • 鬆開中間上蓋上的八個緊固螺絲。
      • 從機體向上提起中間上蓋，再將中間上蓋放在乾淨平坦的表面上。

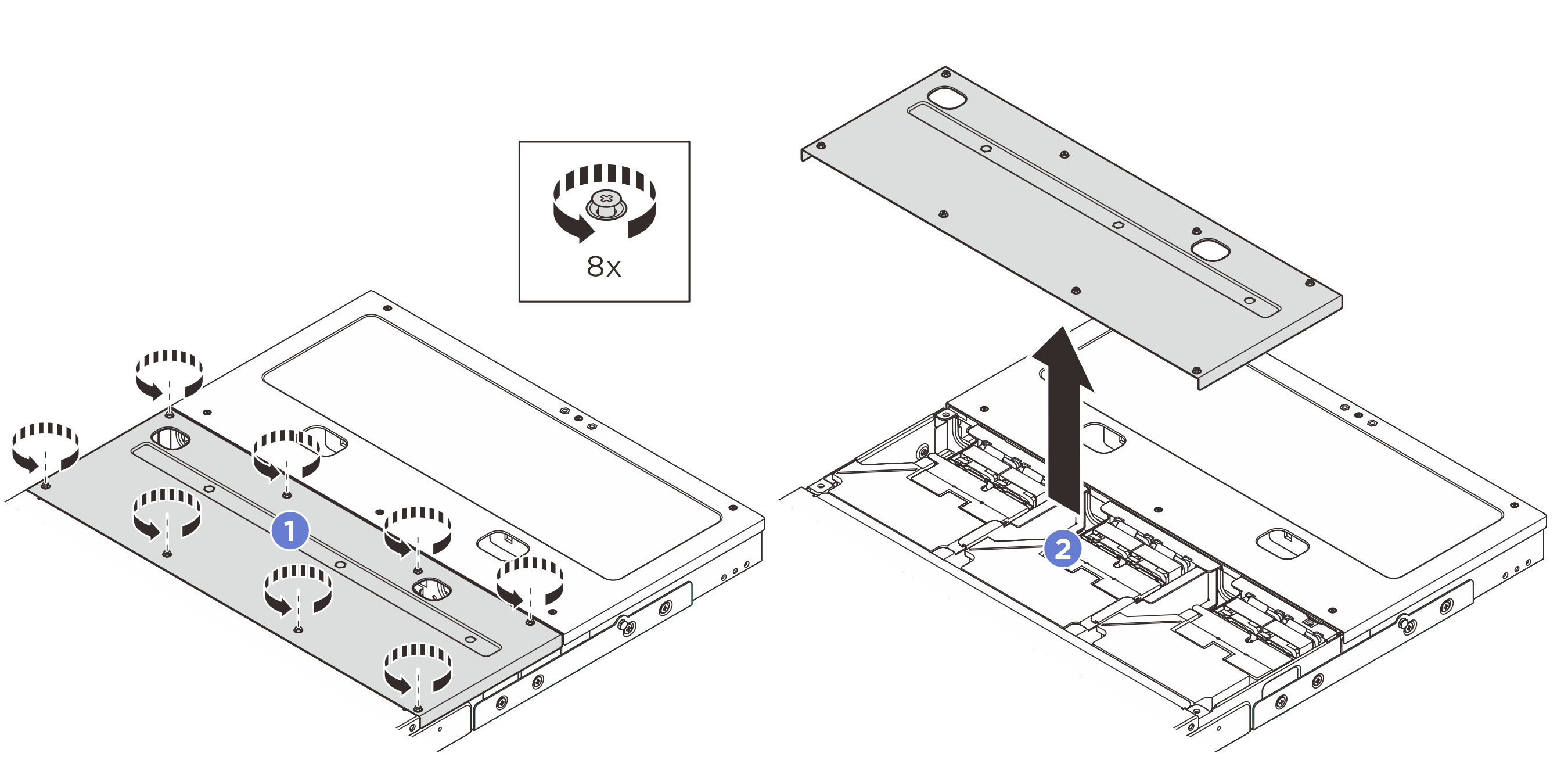

      圖 2. 卸下 1U3N 機體的中間上蓋


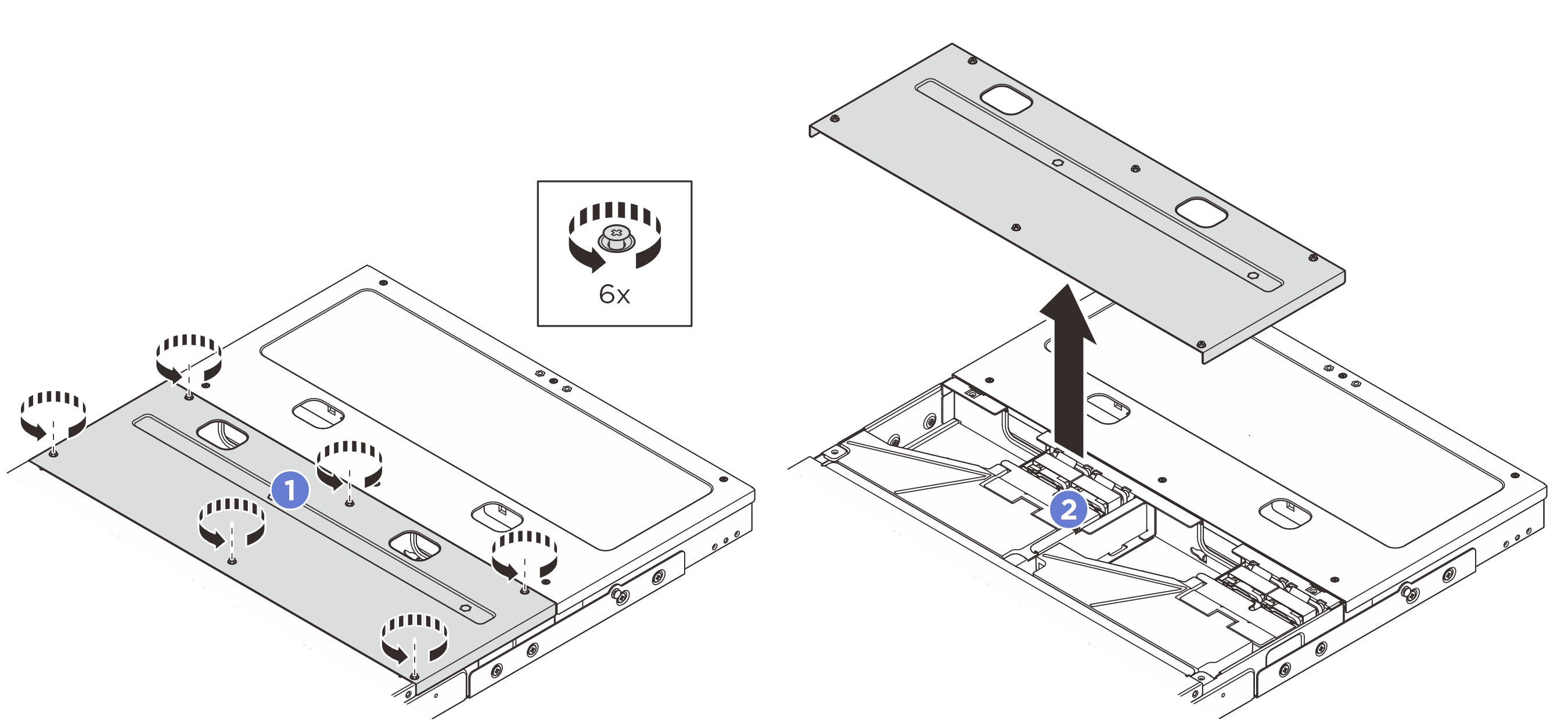

   2. 卸下後方上蓋。
      1. 鬆開後方上蓋上的六個緊固螺絲。
      2. 從機體向上提起後方上蓋，再將其放在乾淨平坦的表面上。




   3. 卸下空氣擋板。捏住空氣擋板的藍色觸摸點，小心地將空氣擋板從機體中取出。

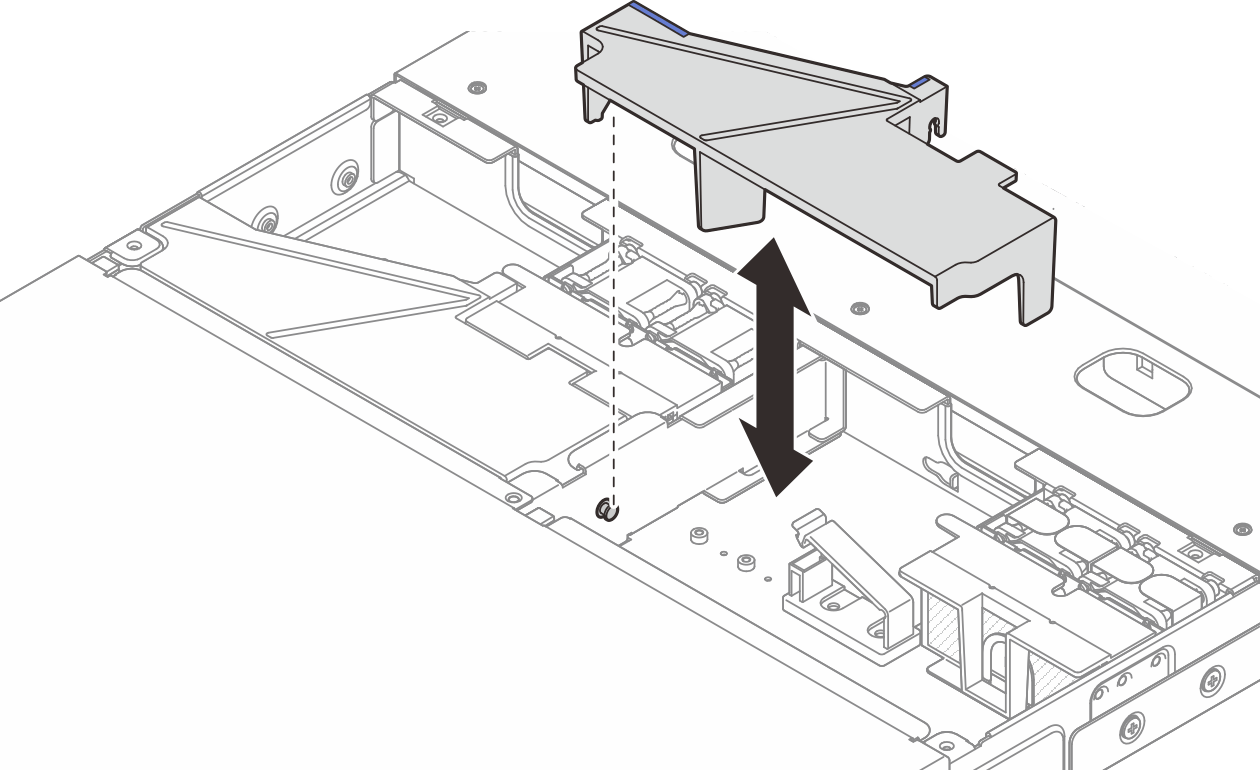

      圖 3. 從 1U2N 機體卸下空氣擋板

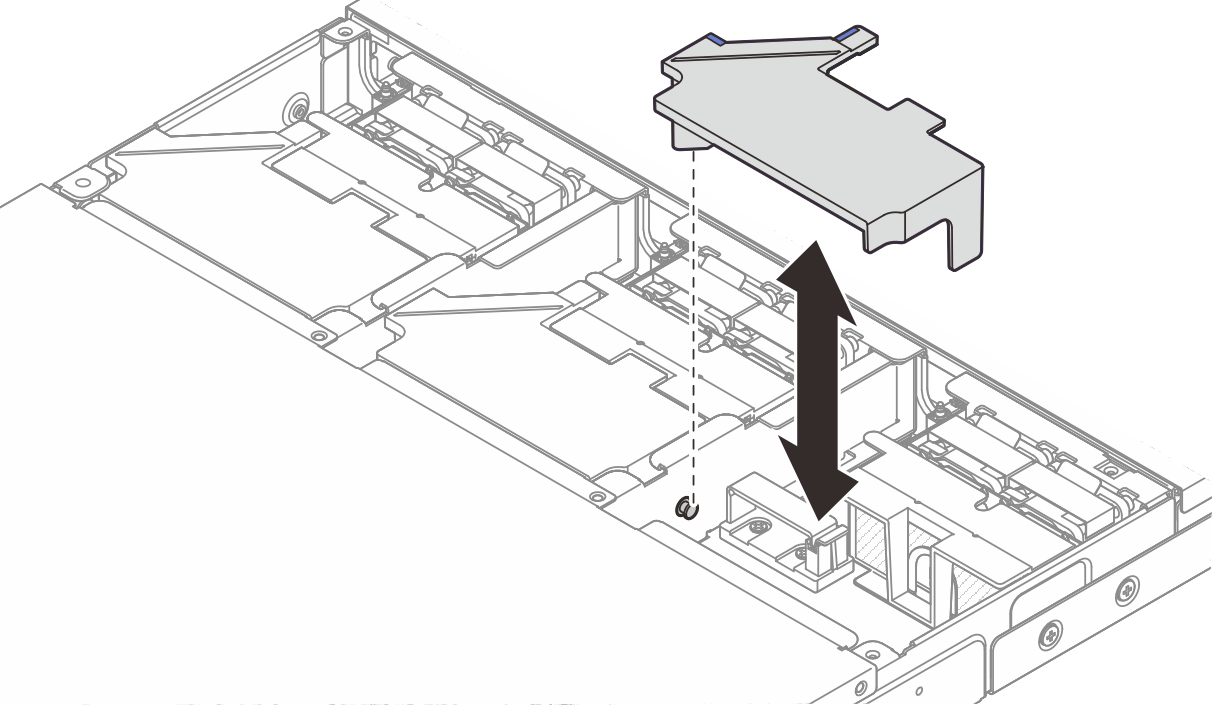

      圖 4. 從 1U3N 機體卸下空氣擋板


2. 卸下橫槓。
   1. 鬆開固定橫槓的兩個緊固螺絲。
   2. 握住橫槓，然後將其從機體卸下。

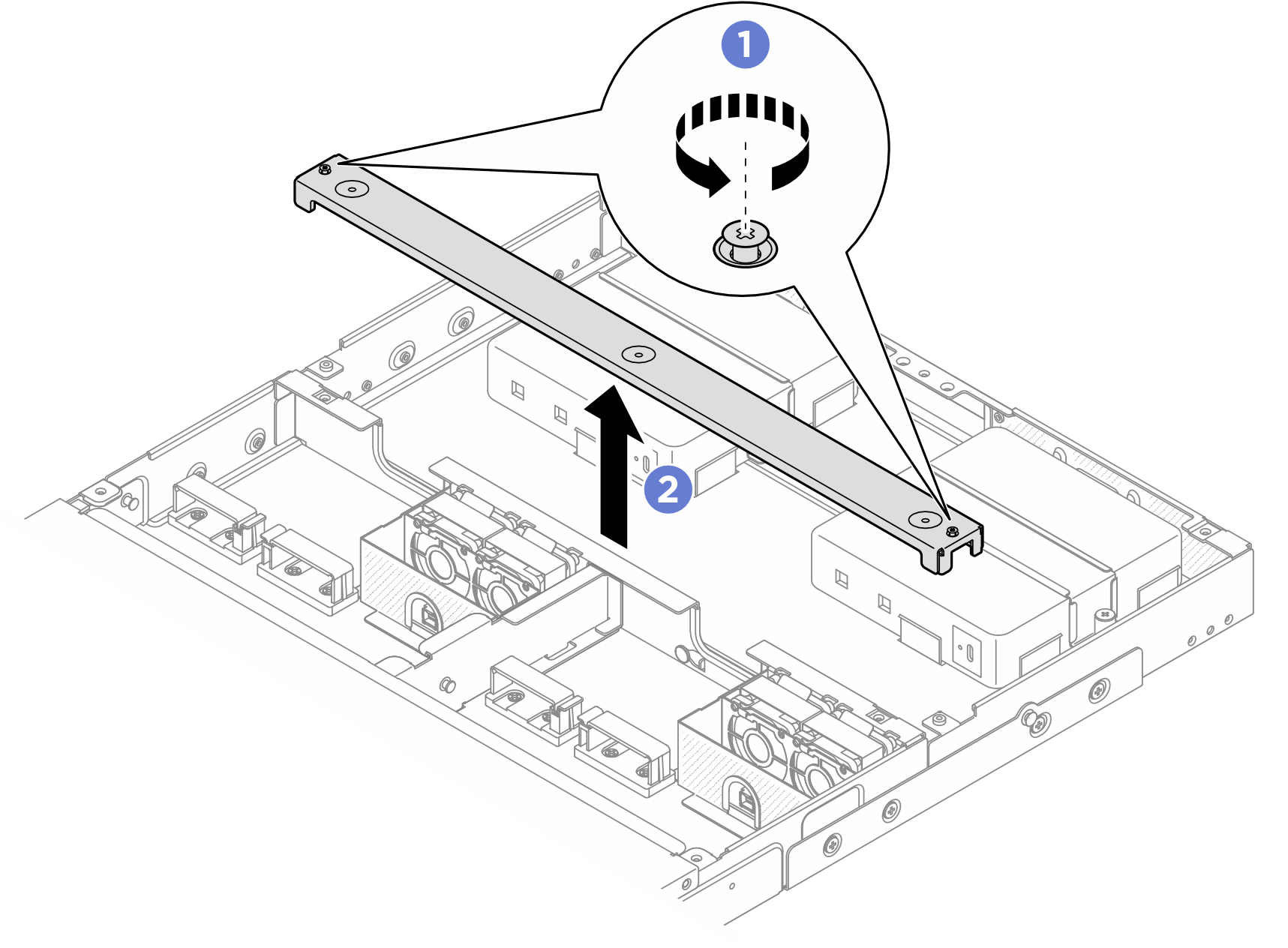

      圖 5. 卸下橫槓


3. 卸下電源線。
   1. 使用平頭螺絲起子鬆開鎖定電源線的螺絲。
   2. 使電源線脫離節點。
      圖 6. 卸下電源線


4. 卸下電源整流器。
   1. 使用螺絲起子鬆開電源整流器托架兩側的兩個緊固螺絲。
   2. 將電源整流器托架提起，從機體取出。
   3. 小心地將電源整流器提起，然後從機體中卸下。

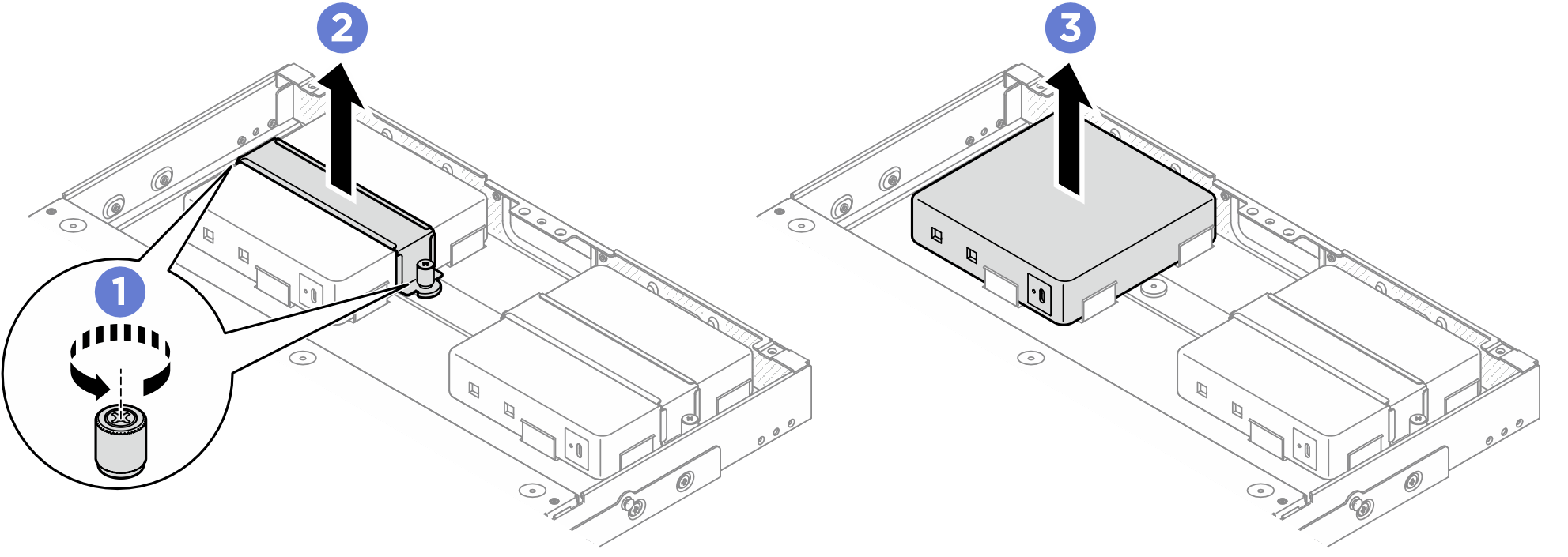

      圖 7. 卸下電源整流器
