卸下电源适配器（机架安装）

按照本节中的说明从机柜中卸下电源适配器。

关于本任务

S002

警告

设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 如果服务器安装在机架中，请在机架滑动导轨上滑出服务器，以便对顶盖执行操作或将服务器从机架中卸下。请参阅从机架中卸下节点。

过程

1. 为本任务做好准备。
   1. 卸下中间外盖。

      卸下 1U2N 机柜的中间顶盖

      • 拧松中间顶盖上的六颗松不脱螺钉。
      • 将中间顶盖从机柜上提起，并放置在平坦清洁的表面上。

      图 1. 卸下 1U2N 机柜的中间顶盖



      卸下 1U3N 机柜的中间顶盖

      • 拧松中间顶盖上的八颗松不脱螺钉。
      • 将中间顶盖从机柜上提起，并放置在平坦清洁的表面上。

      图 2. 卸下 1U3N 机柜的中间顶盖


   2. 卸下后顶盖。
      1. 拧松后顶盖上的六颗松不脱螺钉。
      2. 将后顶盖从机柜上提起，并放置在平坦清洁的表面上。




   3. 卸下导风罩。捏住导风罩上的蓝色操作点，小心地将导风罩从机柜中取出。
      图 3. 从 1U2N 机柜上卸下导风罩



      图 4. 从 1U3N 机柜上卸下导风罩

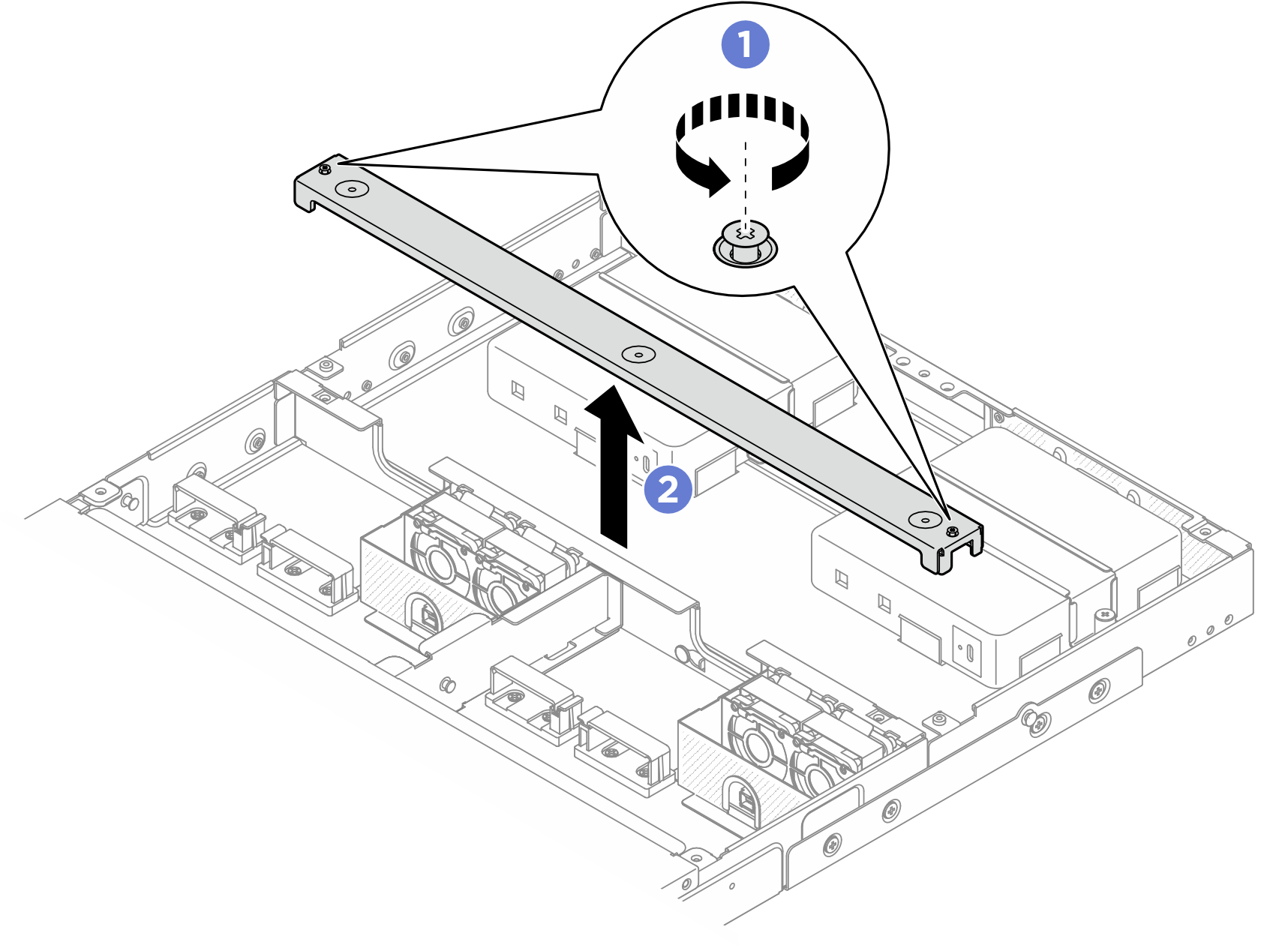

2. 卸下横杆。
   1. 松开固定横杆的两颗松不脱螺钉。
   2. 握住横杆并将其从机柜中卸下。
      图 5. 卸下横杆


3. 拔下电源线。
   1. 用一字螺丝刀拧松固定电源线的螺钉。
   2. 从节点上拔下电源线。
      图 6. 拔下电源线

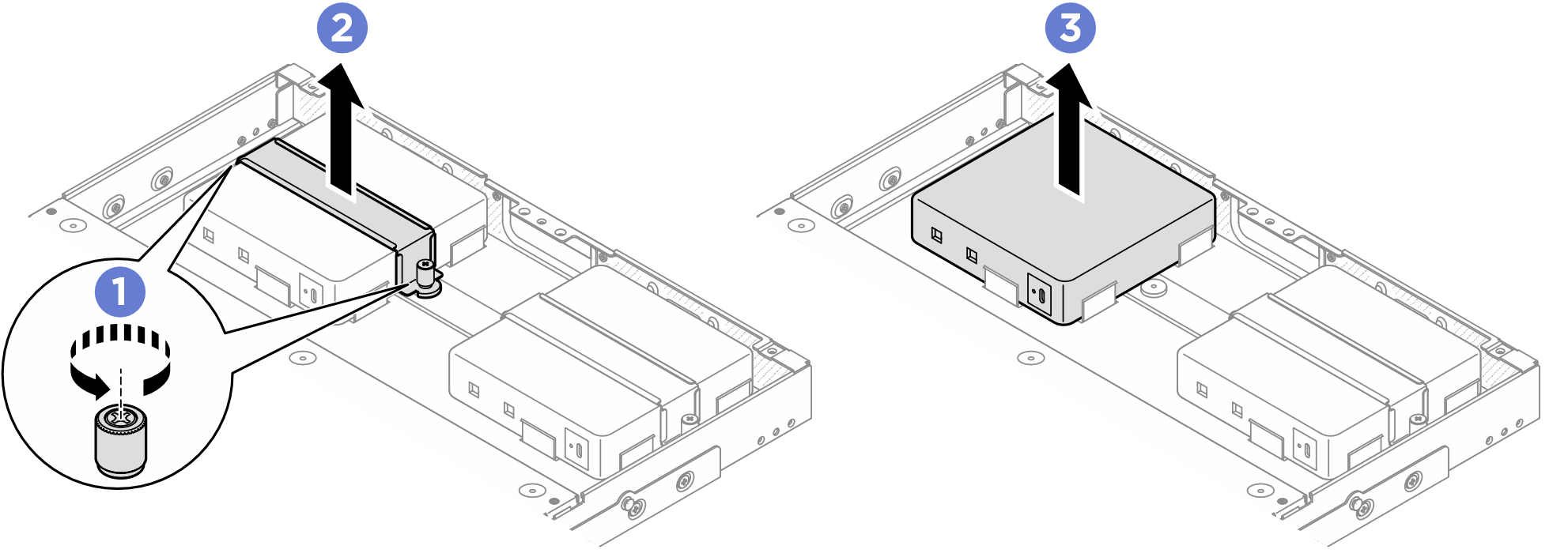

4. 卸下电源适配器。
   1. 用螺丝刀拧松电源适配器支架两侧的两颗松不脱螺钉。
   2. 将电源适配器支架从机柜中提取出来。
   3. 小心地提起电源适配器，将其从机柜中取出。
      图 7. 卸下电源适配器
