Netzteil entfernen (Rackmontage)

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Netzteil aus dem Gehäuse zu entfernen.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

• Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Knoten aus dem Rack entfernen.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie die mittlere Abdeckung.

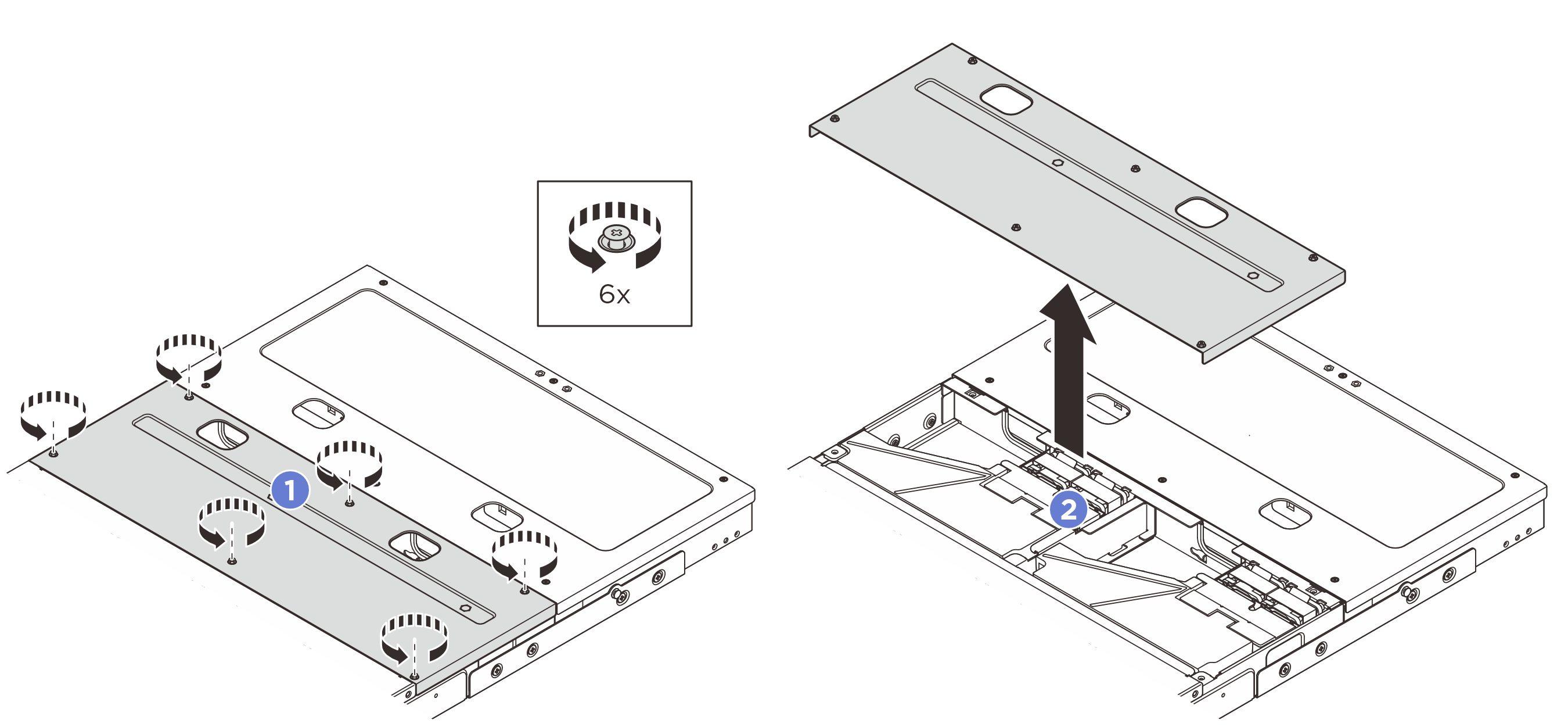

      Mittlere obere Abdeckung des 1U2N Gehäuses entfernen

      • Lösen Sie die sechs unverlierbaren Schrauben an der mittleren oberen Abdeckung.
      • Heben Sie die mittlere obere Abdeckung vom Gehäuse ab und legen Sie sie auf eine ebene, saubere Oberfläche.

      Abbildung 1. Entfernen der mittleren oberen Abdeckung des 1U2N Gehäuses

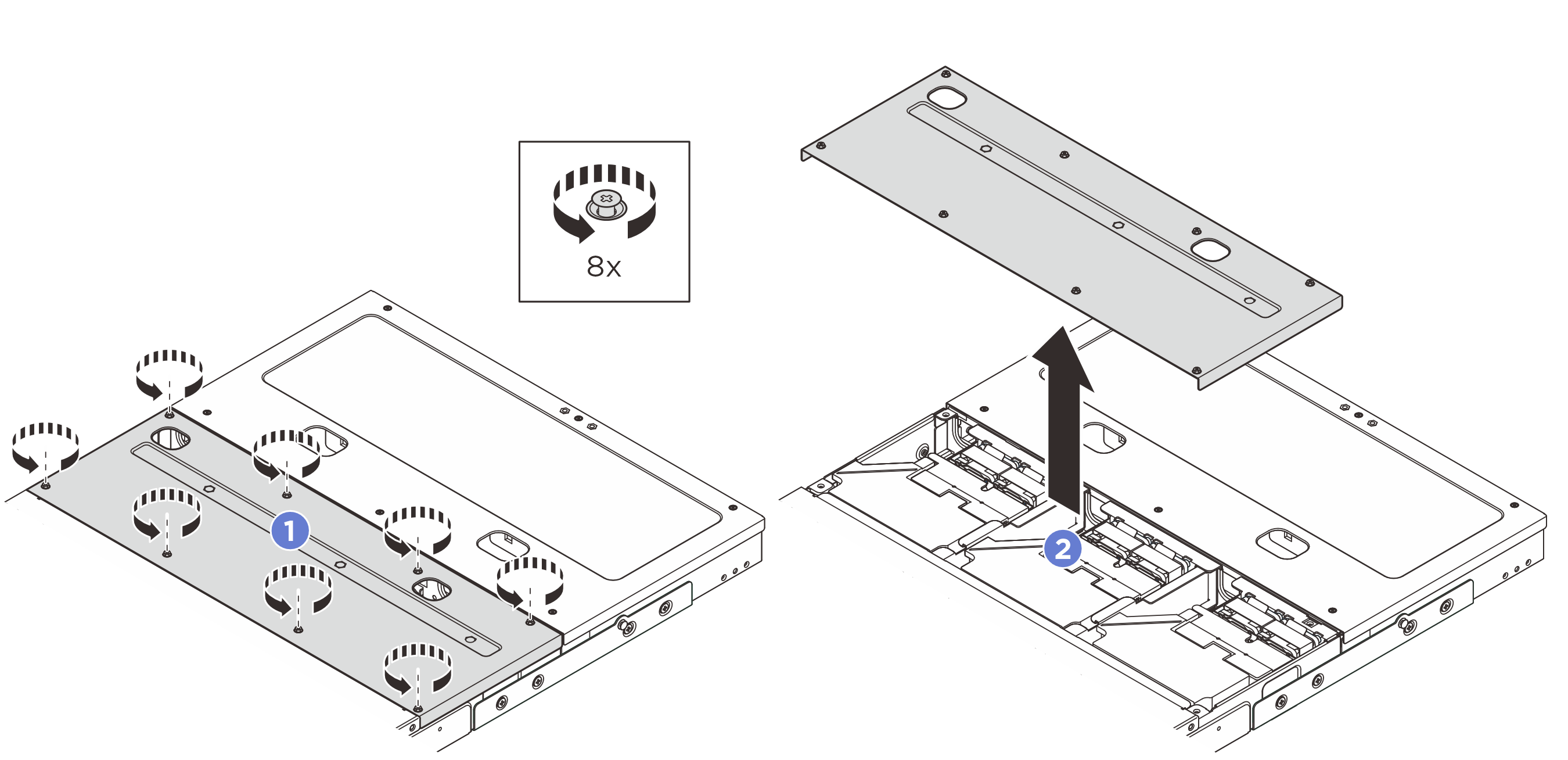

      Mittlere obere Abdeckung des 1U3N Gehäuses entfernen

      • Lösen Sie die acht unverlierbaren Schrauben an der mittleren oberen Abdeckung.
      • Heben Sie die mittlere obere Abdeckung vom Gehäuse ab und legen Sie sie auf eine ebene, saubere Oberfläche.

      Abbildung 2. Entfernen der mittleren oberen Abdeckung des 1U3N Gehäuses

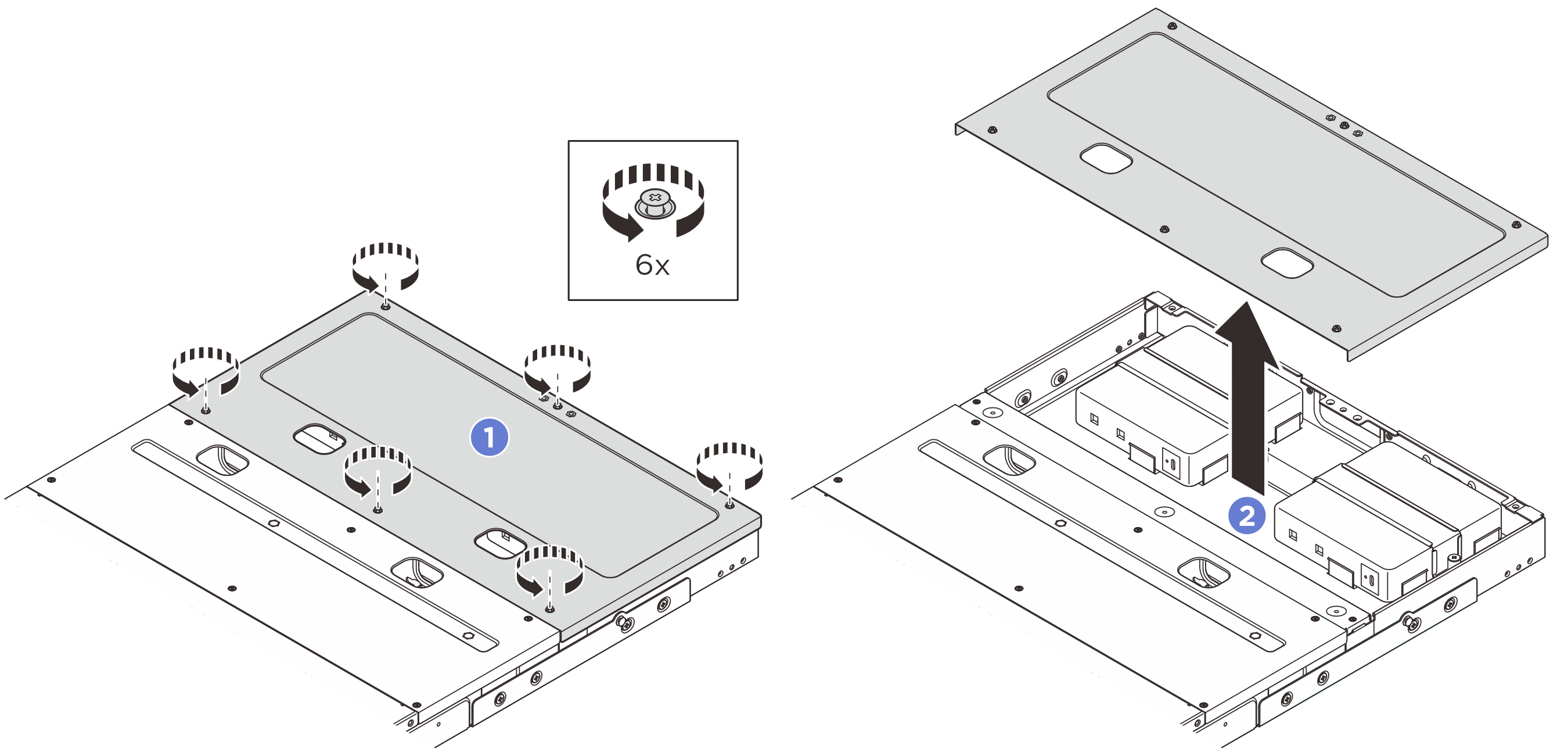

   2. Entfernen Sie die hintere obere Abdeckung.
      1. Lösen Sie die sechs unverlierbaren Schrauben an der hinteren oberen Abdeckung.
      2. Heben Sie die hintere obere Abdeckung vom Gehäuse ab und legen Sie sie auf eine ebene, saubere Oberfläche.




   3. Entfernen Sie die Luftführung. Drücken Sie die Luftführung an den blauen Berührungspunkten zusammen und heben Sie sie vorsichtig aus dem Gehäuse.

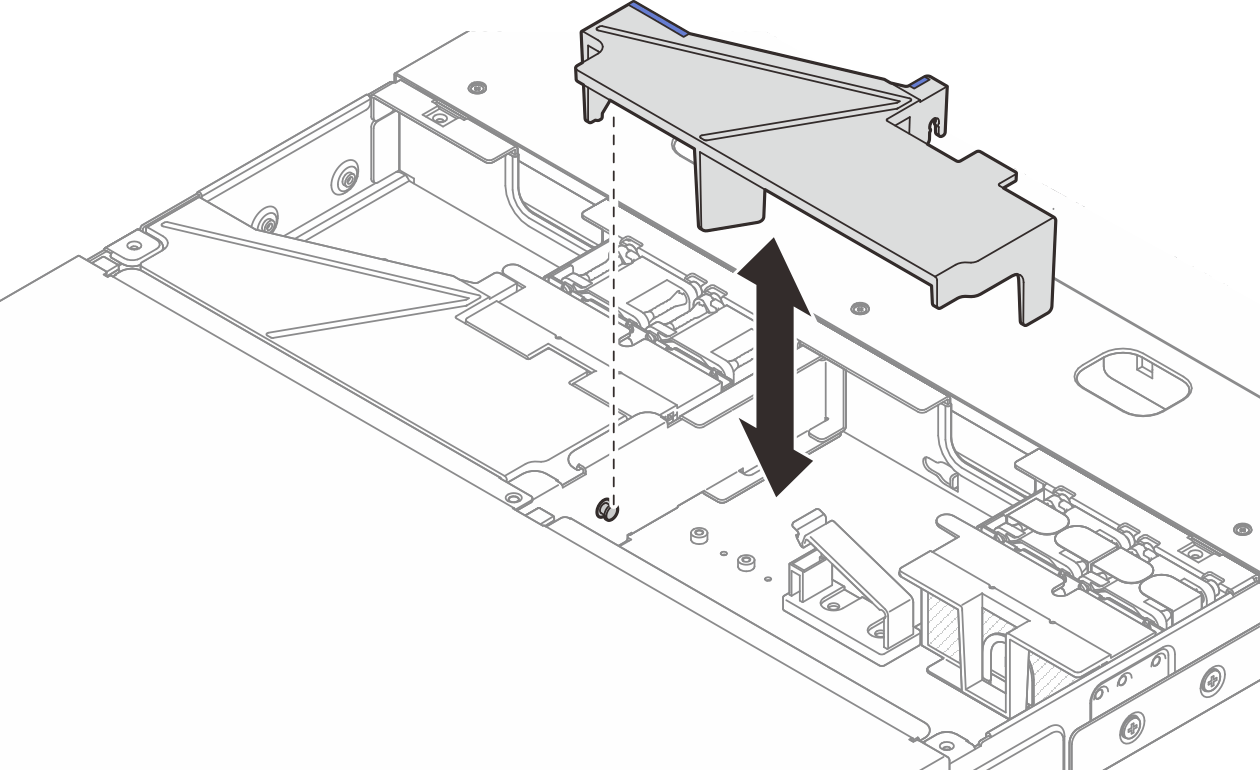

      Abbildung 3. Entfernen der Luftführung aus dem 1U2N Gehäuse

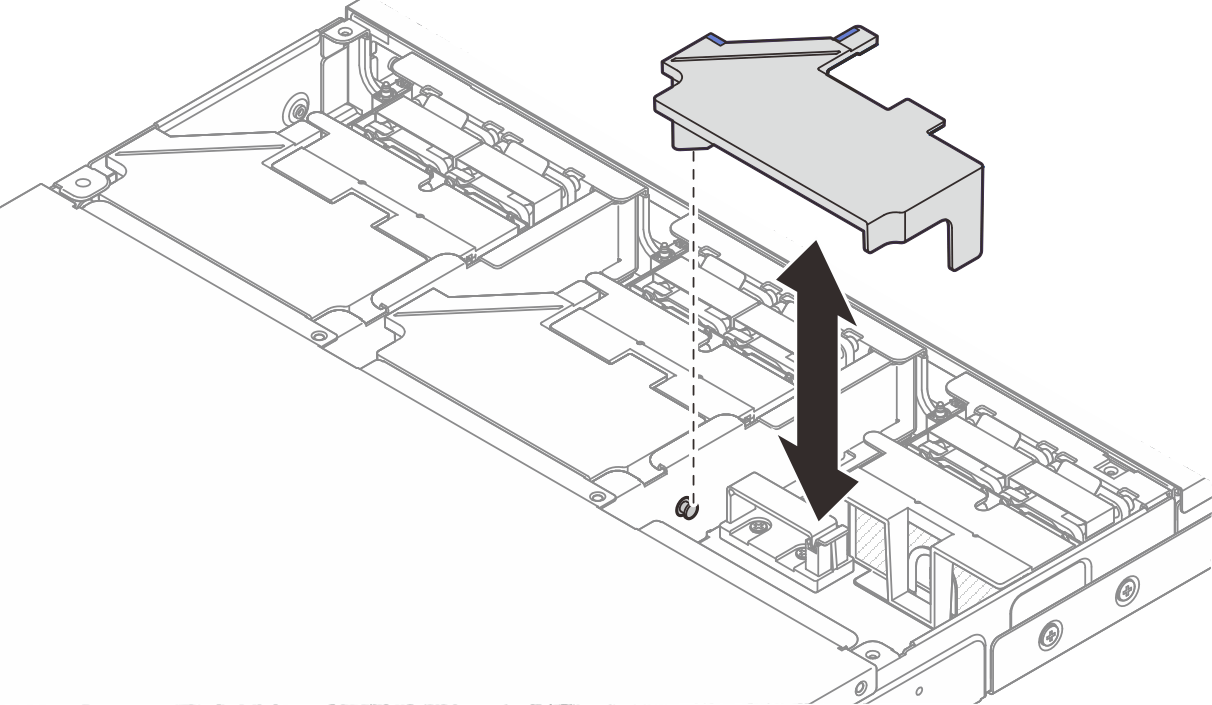

      Abbildung 4. Entfernen der Luftführung aus dem 1U3N Gehäuse

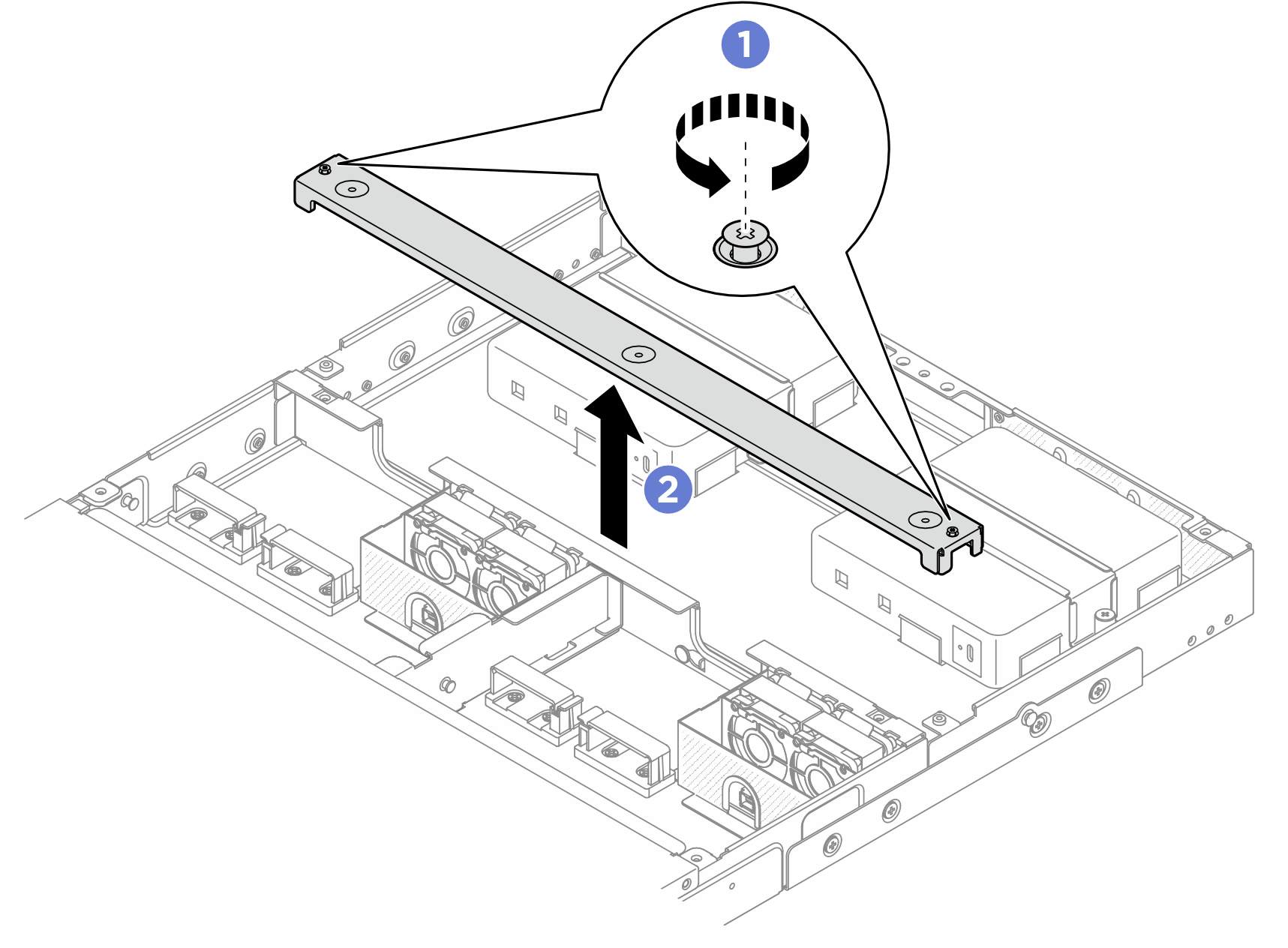

2. Entfernen Sie die Querstrebe.
   1. Lösen Sie die zwei unverlierbaren Schrauben, mit denen die Querstrebe befestigt ist.
   2. Halten Sie die Querstrebe und entfernen Sie sie aus dem Gehäuse.
      Abbildung 5. Entfernen der Querstrebe


3. Entfernen Sie das Netzkabel.
   1. Verwenden Sie einen Schlitzschraubendreher, um die Schraube zu lösen, mit der das Netzkabel befestigt ist.
   2. Lösen Sie das Netzkabel vom Knoten.
      Abbildung 6. Entfernen des Netzkabels

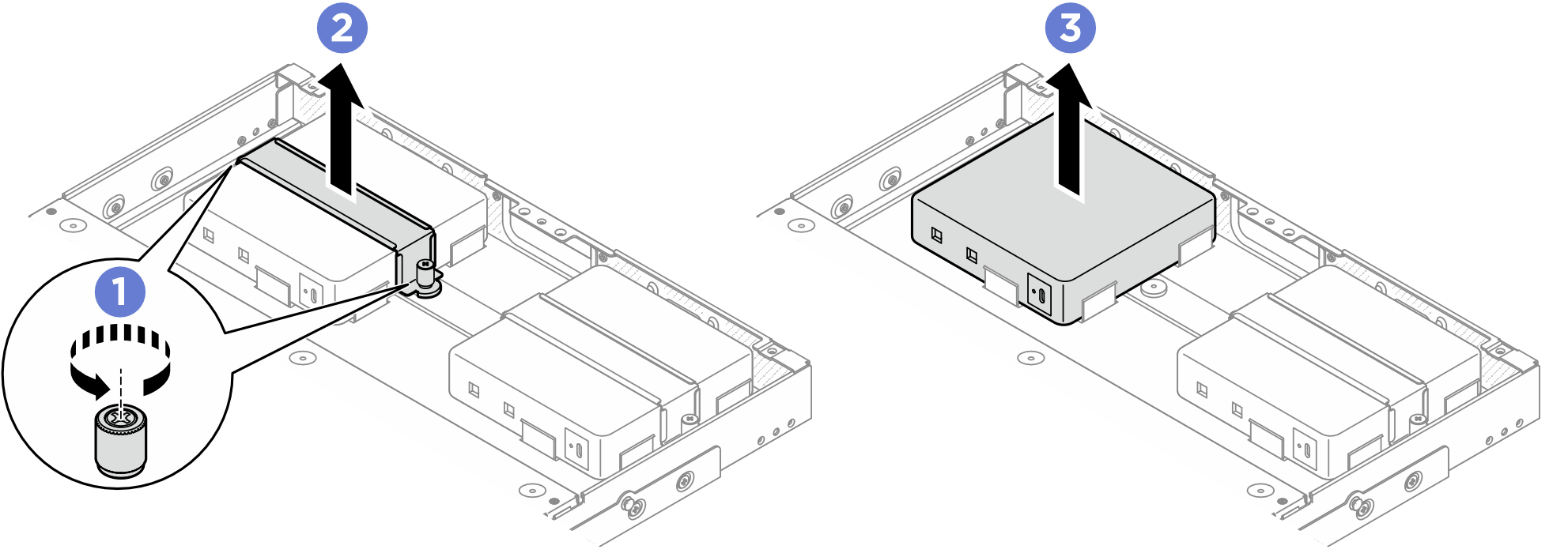

4. Entfernen Sie das Netzteil.
   1. Lösen Sie die zwei unverlierbaren Schrauben auf beiden Seiten der Netzteilhalterung mit einem Schraubendreher.
   2. Heben Sie die Netzteilhalterung aus dem Gehäuse.
   3. Heben Sie das Netzteil vorsichtig an und entfernen Sie es aus dem Gehäuse.
      Abbildung 7. Entfernen des Netzteils
