Extracción de un adaptador de alimentación (montaje en bastidor)

Siga las instrucciones que aparecen en esta sección para quitar un adaptador de alimentación del alojamiento.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Extracción de un nodo del bastidor.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite la cubierta central.

      Extracción de la cubierta superior central del alojamiento 1U2N

      • Suelte los seis tornillos de fijación de la cubierta superior central.
      • Levante la cubierta superior central del alojamiento y colóquela en una superficie limpia y plana.

      Figura 1. Extracción de la cubierta superior central del alojamiento 1U2N



      Extracción de la cubierta superior central del alojamiento 1U3N

      • Suelte los ocho tornillos de fijación de la cubierta superior central.
      • Levante la cubierta superior central del alojamiento y colóquela en una superficie limpia y plana.

      Figura 2. Extracción de la cubierta superior central del alojamiento 1U3N


   2. Quite la cubierta superior posterior.
      1. Suelte los seis tornillos de fijación de la cubierta superior posterior.
      2. Levante la cubierta superior posterior del alojamiento y colóquela en una superficie limpia y plana.




   3. Quite el deflector de aire. Sujete el deflector de aire por los puntos de contacto azules y levántelo con cuidado para sacarlo del alojamiento.
      Figura 3. Extracción del deflector de aire del alojamiento 1U2N



      Figura 4. Extracción del deflector de aire del alojamiento 1U3N

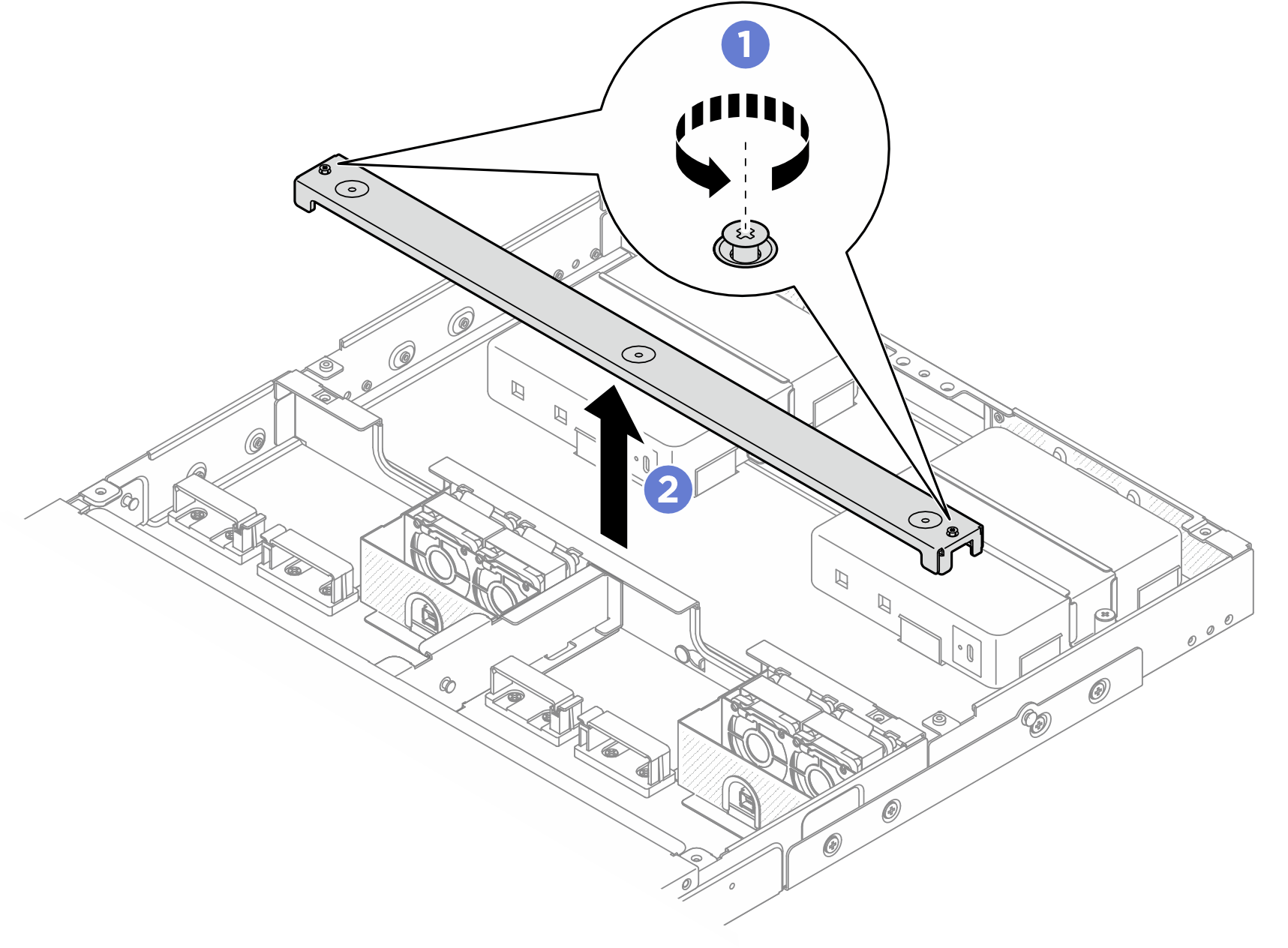

2. Quite la barra cruzada.
   1. Suelte los dos tornillos de fijación que fijan la barra cruzada.
   2. Sujete la barra cruzada y quítela del alojamiento.
      Figura 5. Extracción de la barra cruzada


3. Quite el cable de alimentación.
   1. Utilice un destornillador de punta plana para soltar el tornillo que fija el cable de alimentación.
   2. Desenganche el cable de alimentación del nodo.
      Figura 6. Extracción del cable de alimentación

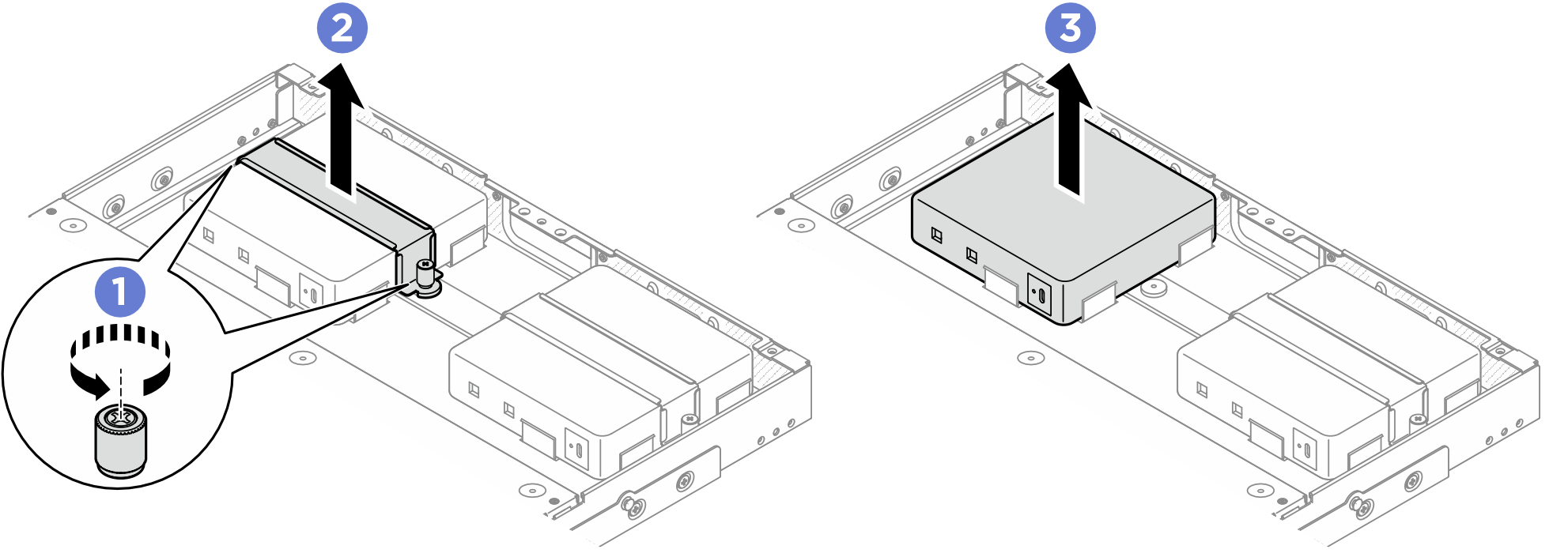

4. Quite el adaptador de alimentación.
   1. Suelte los dos tornillos de fijación a ambos lados del soporte del adaptador de alimentación con un destornillador.
   2. Levante el soporte de adaptador de alimentación para extraerlo del alojamiento.
   3. Levante con cuidado el adaptador de alimentación y extráigalo del alojamiento.
      Figura 7. Extracción del adaptador de alimentación
