Instalación de un adaptador de alimentación (montaje en pared/techo/riel DIN)

Siga las instrucciones que aparecen en esta sección para instalar adaptadores de alimentación.

Acerca de esta tarea

S002

PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
S035

PRECAUCIÓN
No quite nunca la cubierta de una fuente de alimentación, ni cualquier otra pieza que tenga esta etiqueta. Dentro de cualquier componente que tenga adherida esta etiqueta, existen niveles peligrosos de voltaje, corriente y energía. Dentro de estos componentes no existe ninguna pieza que requiera mantenimiento. Si sospecha que puede haber un problema en una de estas piezas, póngase en contacto con un técnico de servicio.

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.

PRECAUCIÓN

Los adaptadores de alimentación para el nodo deben ser de la misma marca, valor nominal de energía, voltaje o nivel de eficiencia.

Tal y como exige el REGLAMENTO (UE) 2019/424 DE LA COMISIÓN de 1 de marzo de 2020 por el que se establecen requisitos de diseño ecológico aplicables a los servidores y productos de almacenamiento de datos (ErP lote 9).

Fuente de alimentación externa ThinkEdge 140W 230V/115V
Información publicada	Valor y precisión	Unidad
Nombre del fabricante	Lenovo	-
Identificador del modelo	Adaptador	-
Voltaje de entrada	100-240	V
Frecuencia de entrada de CA	50-60	Hz
Voltaje de salida	28,0	V
Corriente de salida	5,0	A
Alimentación de salida	140,0	W
Eficiencia activa media	FSP: 91,0 / 91,0 Delta: 92,1 / 91,6	%
Eficiencia en cargas bajas (10 %)	FSP: 88,5 / 87,5 Delta: 77,4 / 77,4	%
Consumo energético sin carga	FSP: 0,065 / 0,08 Delta: 0,078 / 0,047	W

Si corresponde, instale el compartimiento del adaptador de alimentación.
1. Alinee el soporte de adaptador de alimentación con la funda del nodo y deslice ligeramente el soporte de adaptador de alimentación hasta que las patillas guía de la funda del nodo queden colocadas en la abertura grande de las cerraduras.
2. Apriete los dos tornillos que se encuentran a ambos lados para fijar el soporte de adaptador de alimentación.

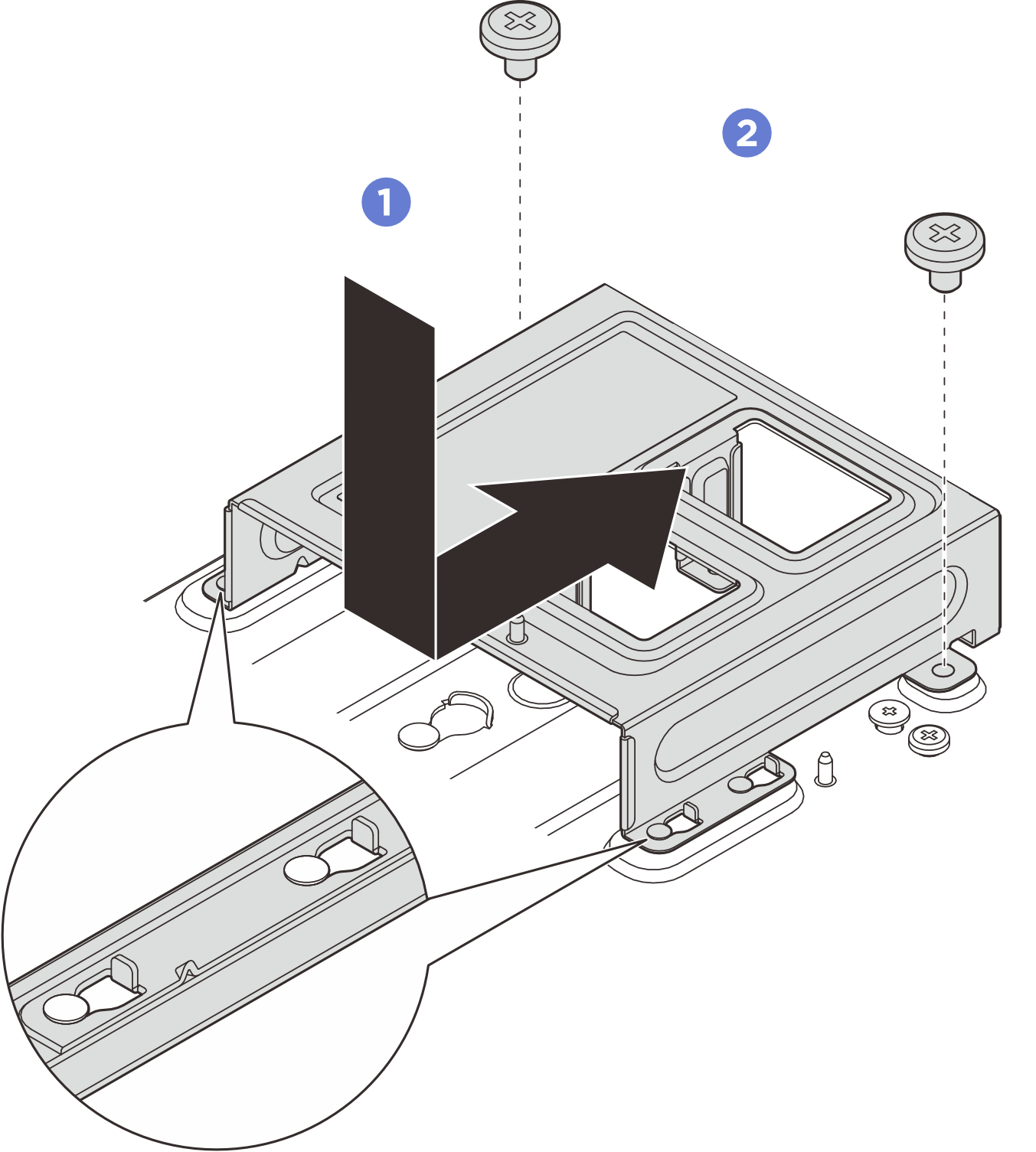

  Figura 1. Instalación del soporte de adaptador de alimentación
Instalación del adaptador de alimentación.
1. Alinee los adaptadores de alimentación con el compartimiento del adaptador de alimentación; a continuación, deslice los adaptadores de alimentación en su lugar.
2. Alinee las dos ranuras de tornillos de la pestaña con el compartimiento del adaptador de alimentación. Luego, apriete completamente los dos tornillos de apriete manual para fijar la pestaña.
  Nota
  Utilice la siguiente información para localizar la numeración de las ranuras del adaptador de alimentación. Si solo se va a instalar un adaptador de alimentación, instale primero el adaptador de alimentación en la ranura 1.

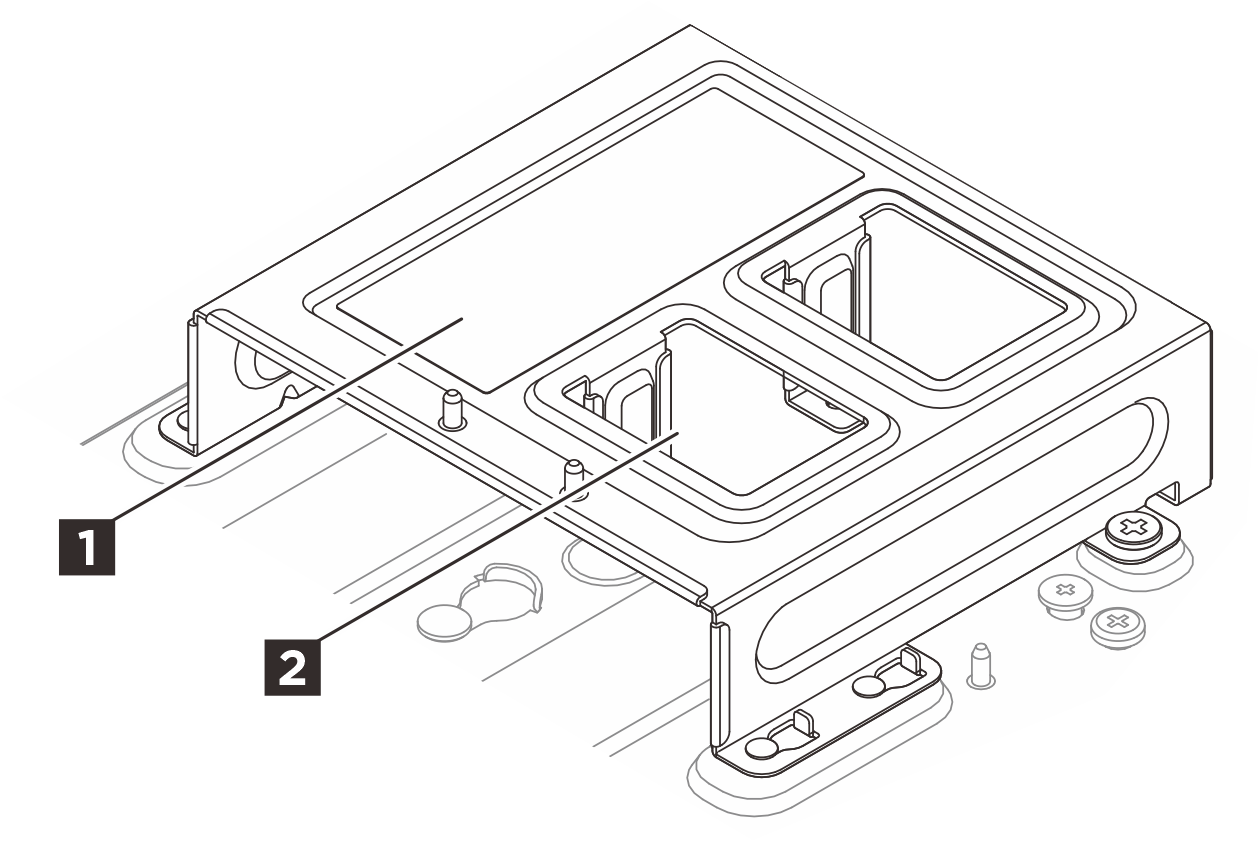

  Figura 2. Numeración de las ranuras del adaptador de alimentación

  1 Ranura 1 del adaptador de alimentación 1 Ranura 2 del adaptador de alimentación

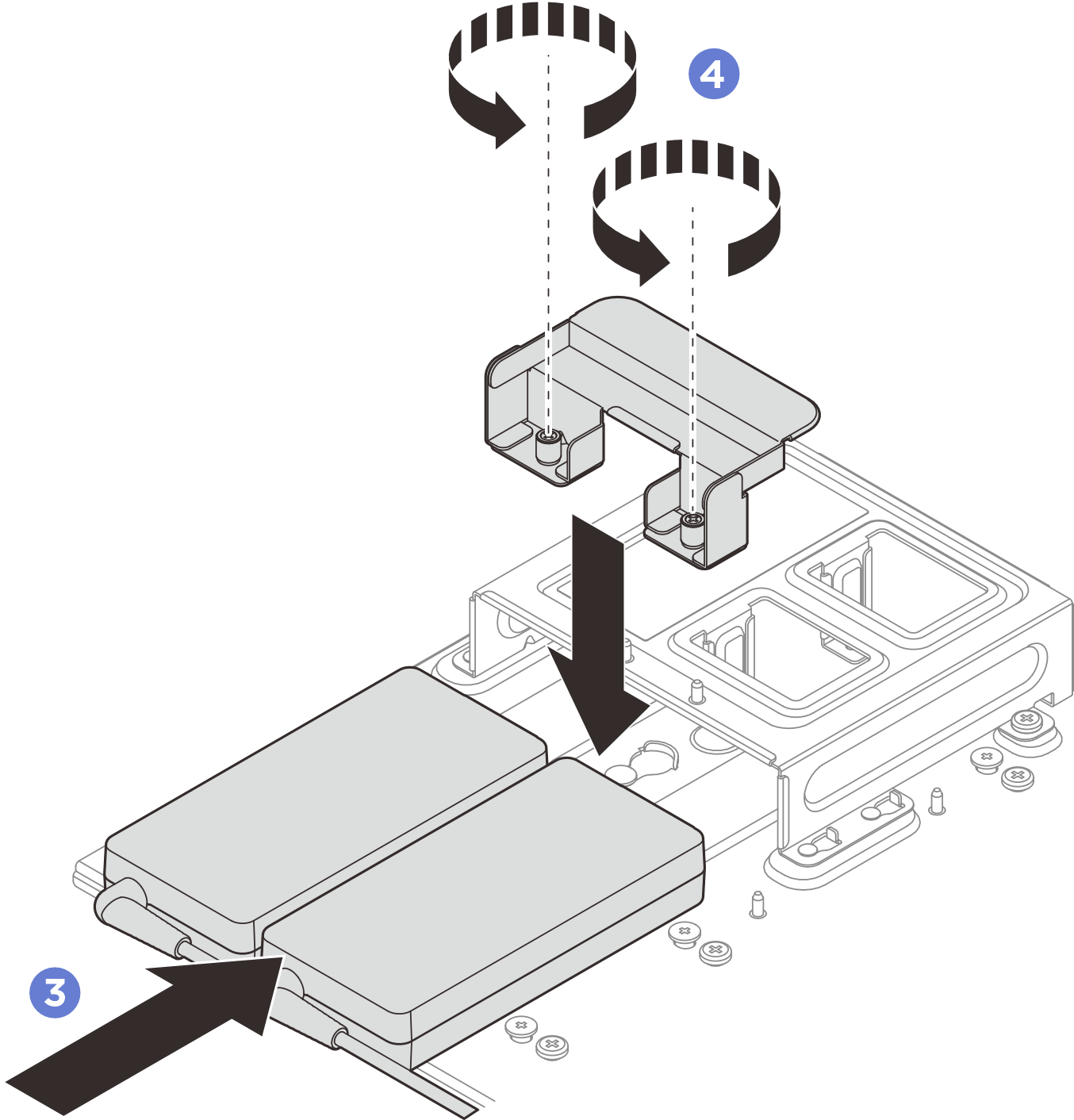

  Figura 3. Instalación del adaptador de alimentación
Conecte el cable de alimentación al nodo.
1. Alinee los orificios de tornillos e instale el cable de alimentación al nodo.
2. Apriete el tornillo y asegúrese de que el cable de alimentación esté bien bloqueado.
  Nota
  Asegúrese de conectar el adaptador de alimentación 1 al conector de alimentación 1 y el adaptador de alimentación 2 al conector de alimentación 2.
  Figura 4. Conexión del cable de alimentación
