Установка адаптера питания (для монтажа на стене/потолке/DIN-рейке)
В этом разделе приведены инструкции по установке адаптеров питания.
Об этой задаче
- S002
ОСТОРОЖНОКнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания. - S035
ОСТОРОЖНОНикогда не снимайте кожух с блока питания или любого узла, снабженного этой этикеткой. Внутри любого компонента с данной этикеткой присутствует опасное напряжение, течет сильный ток и выделяется значительная энергия. Внутри этих компонентов нет обслуживаемых деталей. Если вы полагаете, что с какой-то из этих деталей возникла неполадка, обратитесь к специалисту по техническому обслуживанию.
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.
Адаптеры питания для узла должны быть одной марки, номинальной мощности и уровня эффективности.
| Внешний блок питания ThinkEdge 140 Вт, 230/115 В | ||
|---|---|---|
Опубликованные сведения | Значение и точность | Единица измерения |
Название производителя | Lenovo | - |
Идентификатор модели | Адаптер | - |
Входное напряжение | 100-240 | V |
Входная частота переменного тока | 50-60 | Гц |
Выходное напряжение | 28,0 | V |
Выходной ток | 5,0 | A |
Выходная мощность | 140,0 | Вт |
Средняя эффективность в активном состоянии |
| % |
Эффективность при низкой нагрузке (10 %) |
| % |
Энергопотребление без нагрузки |
| Вт |
- Если применимо, установите отсек адаптера питания.

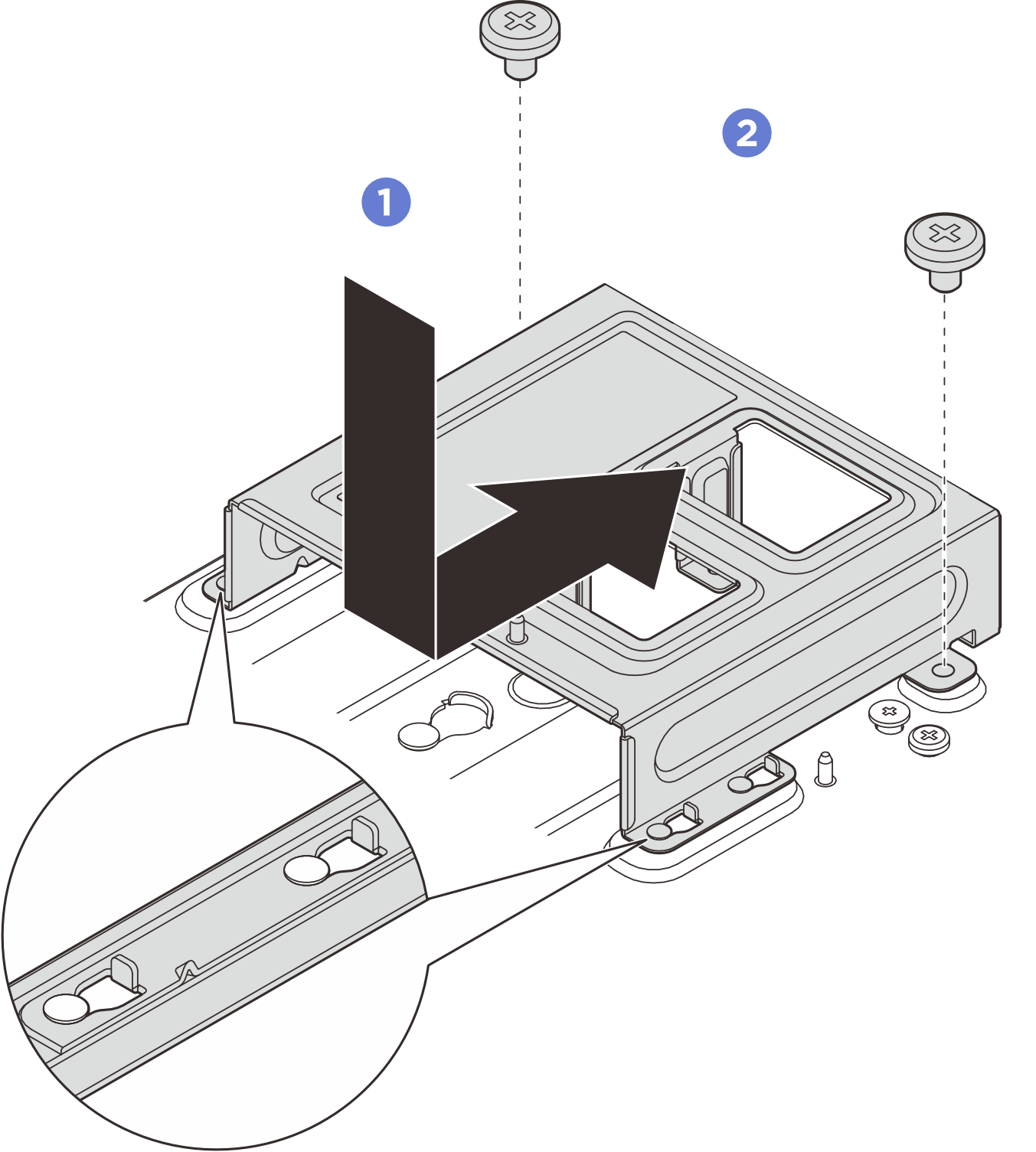

Совместите скобу адаптера питания с рукавом узла и слегка сдвиньте скобу адаптера питания, чтобы направляющие штырьки на рукаве узла вошли в большое отверстие пазов.
Затяните два винта, расположенные с обеих сторон, чтобы зафиксировать скобу адаптера питания.Рис. 1. Установка скобы адаптера питания

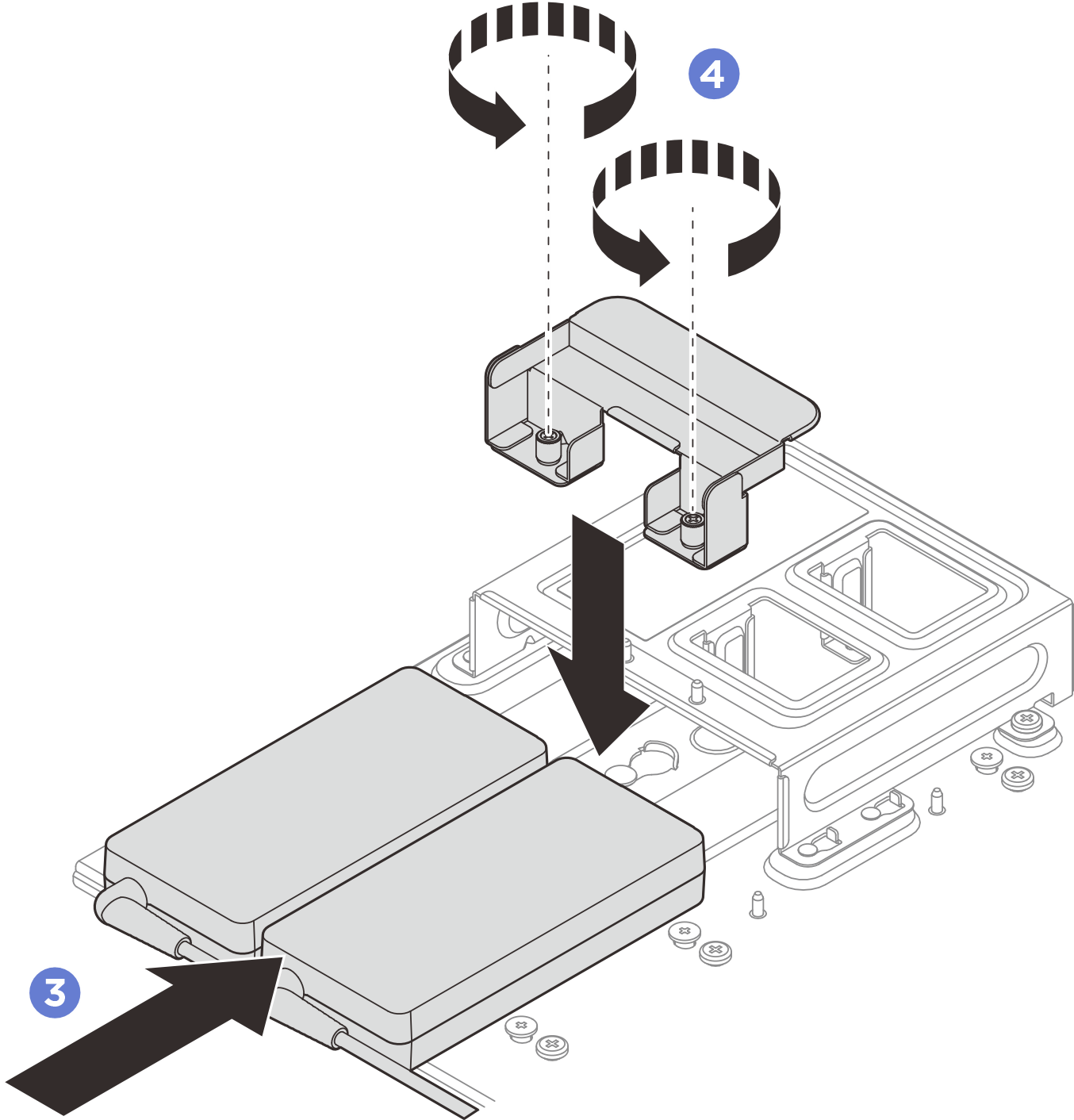

- Установите адаптер питания.
Совместите адаптеры питания с отсеком адаптера питания; затем вставьте адаптеры питания на место.

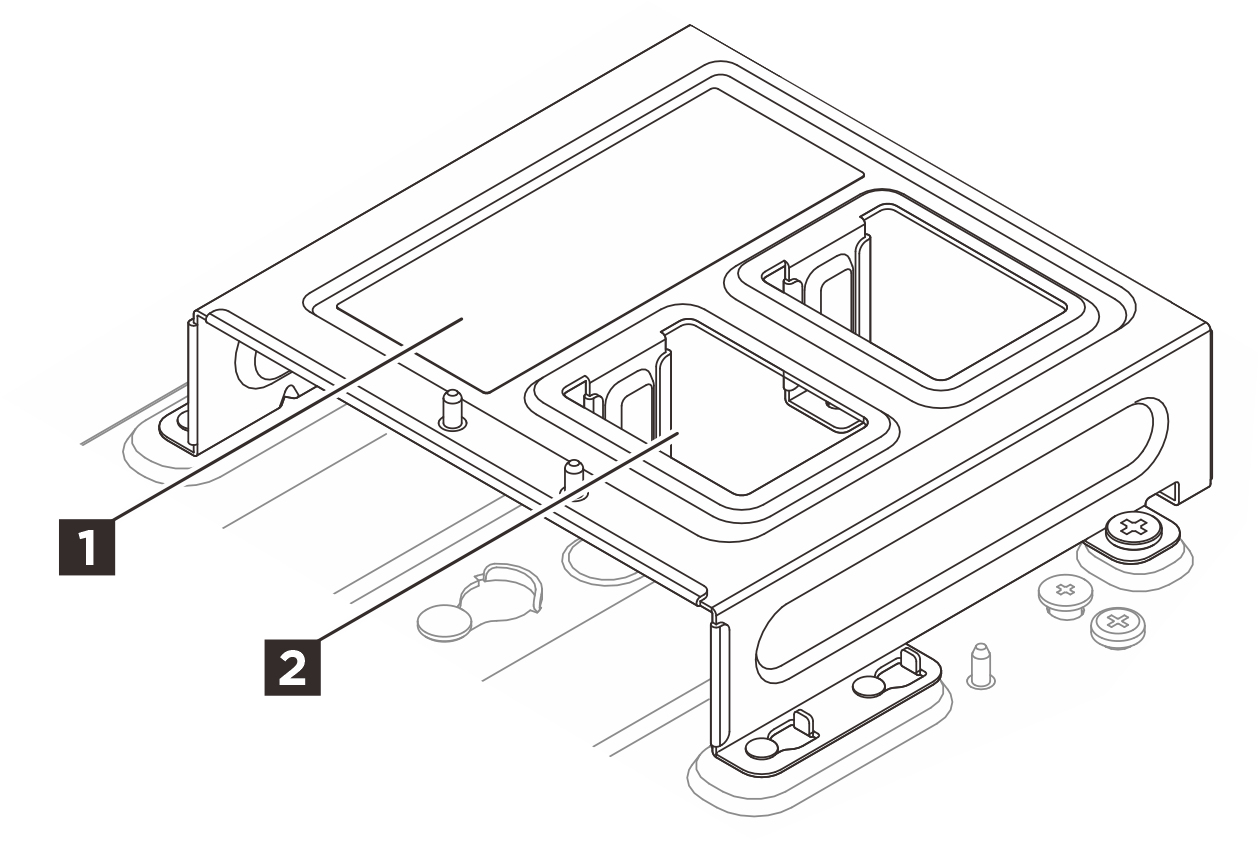

Совместите два отверстия для винтов на язычке с отсеком адаптера питания; затем полностью затяните два барашковых винта, чтобы зафиксировать язычок.Прим.Ниже приведены сведения о нумерации гнезд адаптеров питания. Если требуется установить только один адаптер питания, сначала установите его в гнездо 1.Рис. 2. Нумерация гнезд адаптеров питания
1 Гнездо адаптера питания 1 1 Гнездо адаптера питания 2 Рис. 3. Установка адаптера питания
- Подключите кабель питания к узлу.
- Совместите отверстия для винтов и установите кабель питания в узел.
- Затяните винт и убедитесь в надежной фиксации кабеля.Прим.Подключите адаптер питания 1 к разъему питания 1, адаптер питания 2 — к разъему питания 2.Рис. 4. Подключение кабеля питания
