Снятие адаптера питания (для монтажа на стене/потолке/DIN-рейке)

В этом разделе приведены инструкции по снятию адаптеров питания.

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
S035
shock hazard
ОСТОРОЖНО

Никогда не снимайте кожух с блока питания или любого узла, снабженного этой этикеткой. Внутри любого компонента с данной этикеткой присутствует опасное напряжение, течет сильный ток и выделяется значительная энергия. Внутри этих компонентов нет обслуживаемых деталей. Если вы полагаете, что с какой-то из этих деталей возникла неполадка, обратитесь к специалисту по техническому обслуживанию.

Внимание

Процедура

  1. Извлеките кабель питания.
    1. Ослабьте шлицевой отверткой винт, фиксирующий кабель питания.
    2. Отсоедините кабель питания от узла.
      Рис. 1. Извлечение кабеля питания

  2. Снимите адаптер питания.
    1. Ослабьте два барашковых винта; затем поднимите скобу адаптера питания, чтобы снять ее с отсека адаптера питания.
    2. Выдвиньте адаптер питания из отсека адаптера питания.
      Прим.
      Ниже приведены сведения о нумерации гнезд адаптеров питания.
      Рис. 2. Нумерация гнезд адаптеров питания

      1 Гнездо адаптера питания 11 Гнездо адаптера питания 2
      Рис. 3. Снятие адаптера питания

  3. Если применимо, снимите отсек адаптера питания.
    1. Ослабьте два винта, расположенные с обеих сторон.
    2. Сдвиньте отсек адаптера питания, чтобы направляющие штырьки вошли в большое отверстие в пазах, затем снимите отсек адаптера питания, подняв его.

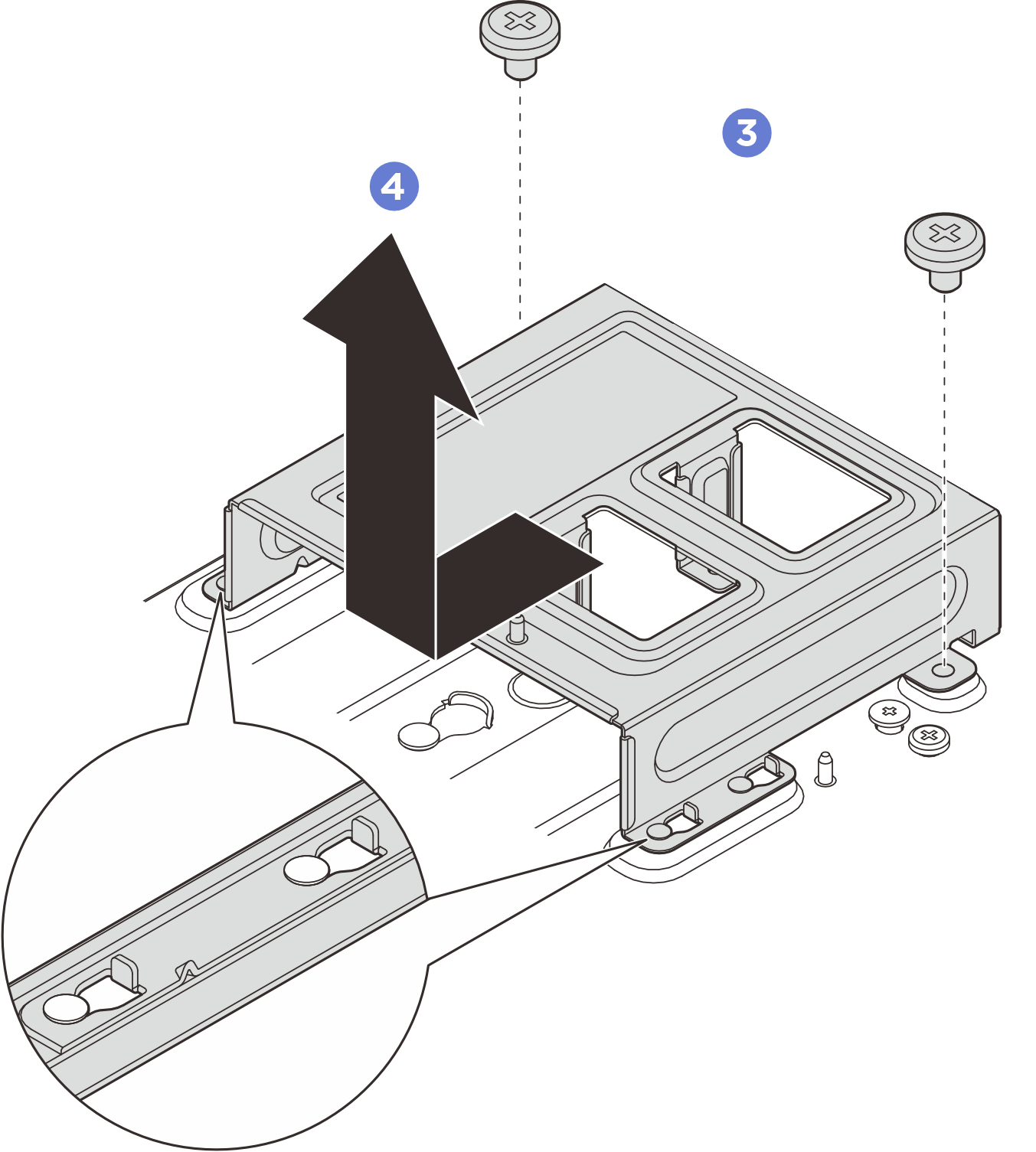

      Рис. 4. Снятие отсека адаптера питания
