전원 어댑터 제거(벽/천장/DIN 레일 마운트)

이 섹션의 지침에 따라 전원 어댑터를 제거하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

S035

경고

전원 공급 장치의 덮개나 이 레이블이 부착된 부품을 분해하지 마십시오. 이 레이블이 부착된 구성 요소의 내부에는 위험한 전압, 전류 및 에너지가 흐르고 있습니다. 이러한 구성 요소의 내부에는 사용자가 수리할 수 있는 부품이 없습니다. 위와 같은 레이블이 부착된 부품의 고장이 의심스러운 경우, 서비스 기술자에게 문의하십시오.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

절차

1. 전원 케이블을 제거하십시오.
   1. 일자 드라이버를 사용하여 전원 케이블을 잠그는 나사를 풉니다.
   2. 노드에서 전원 케이블을 분리합니다.
      그림 1. 전원 케이블 제거

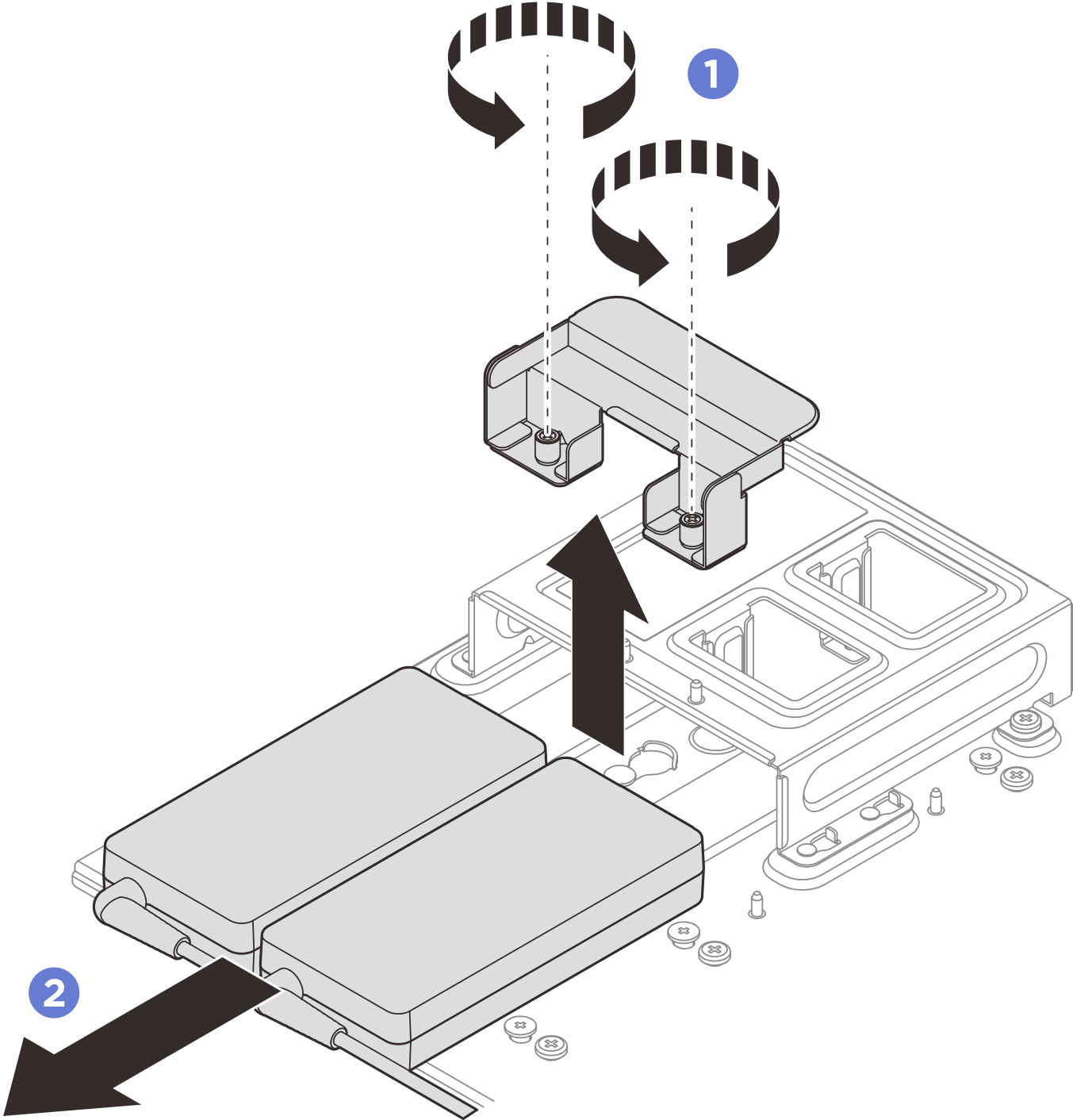

2. 전원 어댑터를 제거하십시오.
   1. 나비 나사 2개를 조인 다음, 전원 어댑터 브래킷을 들어 올려 전원 어댑터 케이지에서 제거하십시오.
   2. 전원 어댑터를 전원 어댑터 케이지에서 밀어 내십시오.
      주

      아래 정보를 사용하여 전원 어댑터 슬롯 번호 지정을 찾으십시오.

      그림 2. 전원 어댑터 슬롯 번호 지정



      1 전원 어댑터 슬롯 1

      1 전원 어댑터 슬롯 2

      그림 3. 전원 어댑터 제거

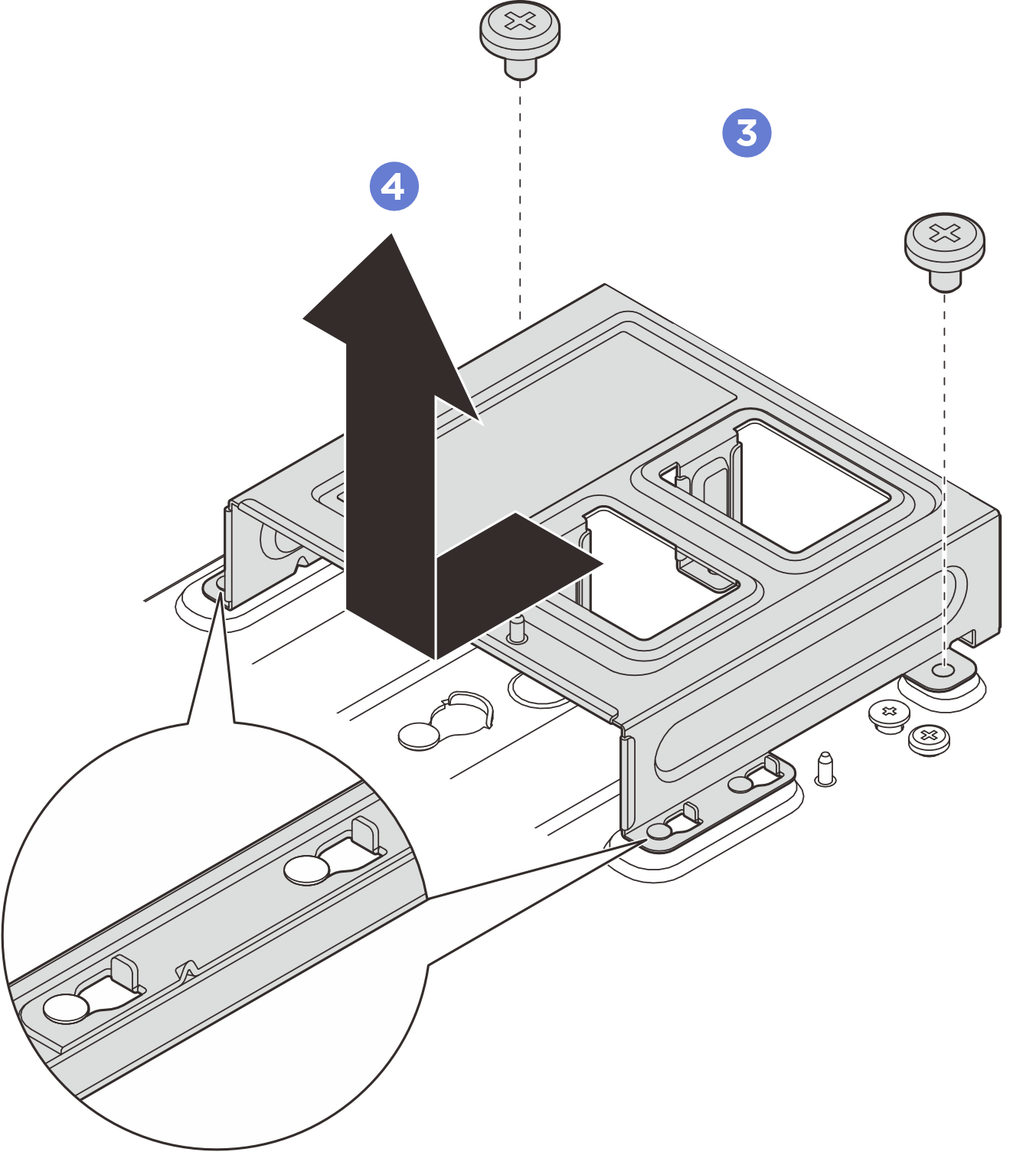

3. 해당하는 경우 전원 어댑터 케이지를 제거하십시오.
   1. 양쪽에 있는 나사 2개를 풉니다.
   2. 가이드 핀이 큰 열쇠 구멍에 장착될 때까지 전원 어댑터 케이지를 미십시오. 그런 다음 전원 어댑터 케이지를 들어 올려 제거하십시오.
      그림 4. 전원 어댑터 케이지 제거
