Netzteil entfernen (Wand-/Decken-/DIN-Schienenmontage)

Führen Sie die Anweisungen in diesem Abschnitt aus, um Netzteile zu entfernen.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

S035

VORSICHT

Die Abdeckung des Netzteils oder einer Komponente, die mit diesem Etikett versehen ist, darf niemals entfernt werden. In Komponenten, die dieses Etikett aufweisen, treten gefährliche Spannungen und Energien auf. Diese Komponenten enthalten keine Teile, die gewartet werden müssen. Besteht der Verdacht eines Fehlers an einem dieser Teile, ist ein Kundendiensttechniker zu verständigen.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

Vorgehensweise

1. Entfernen Sie das Netzkabel.
   1. Verwenden Sie einen Schlitzschraubendreher, um die Schraube zu lösen, mit der das Netzkabel befestigt ist.
   2. Lösen Sie das Netzkabel vom Knoten.
      Abbildung 1. Entfernen des Netzkabels

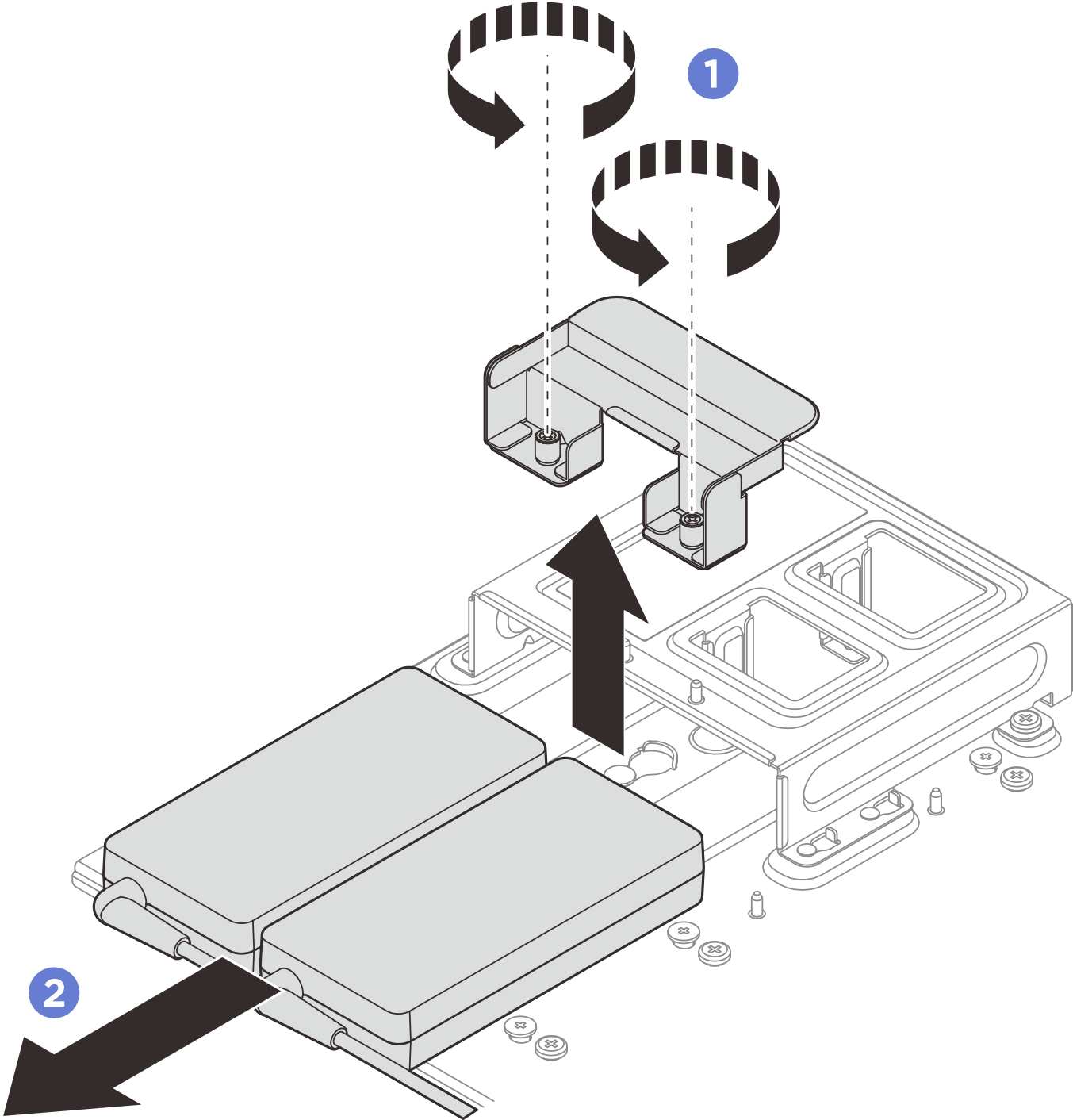

2. Entfernen Sie das Netzteil.
   1. Lösen Sie die beiden Rändelschrauben. Heben Sie dann die Netzteilhalterung an, um sie aus dem Netzteilrahmen zu entfernen.
   2. Schieben Sie das Netzteil aus dem Netzteilrahmen.
      Anmerkung

      Mithilfe der folgenden Informationen können Sie die Nummerierung der Netzteilsteckplätze ermitteln.

      Abbildung 2. Nummerierung der Netzteilsteckplätze



      1 Netzteilsteckplatz 1

      1 Netzteilsteckplatz 2

      Abbildung 3. Entfernen des Netzteils

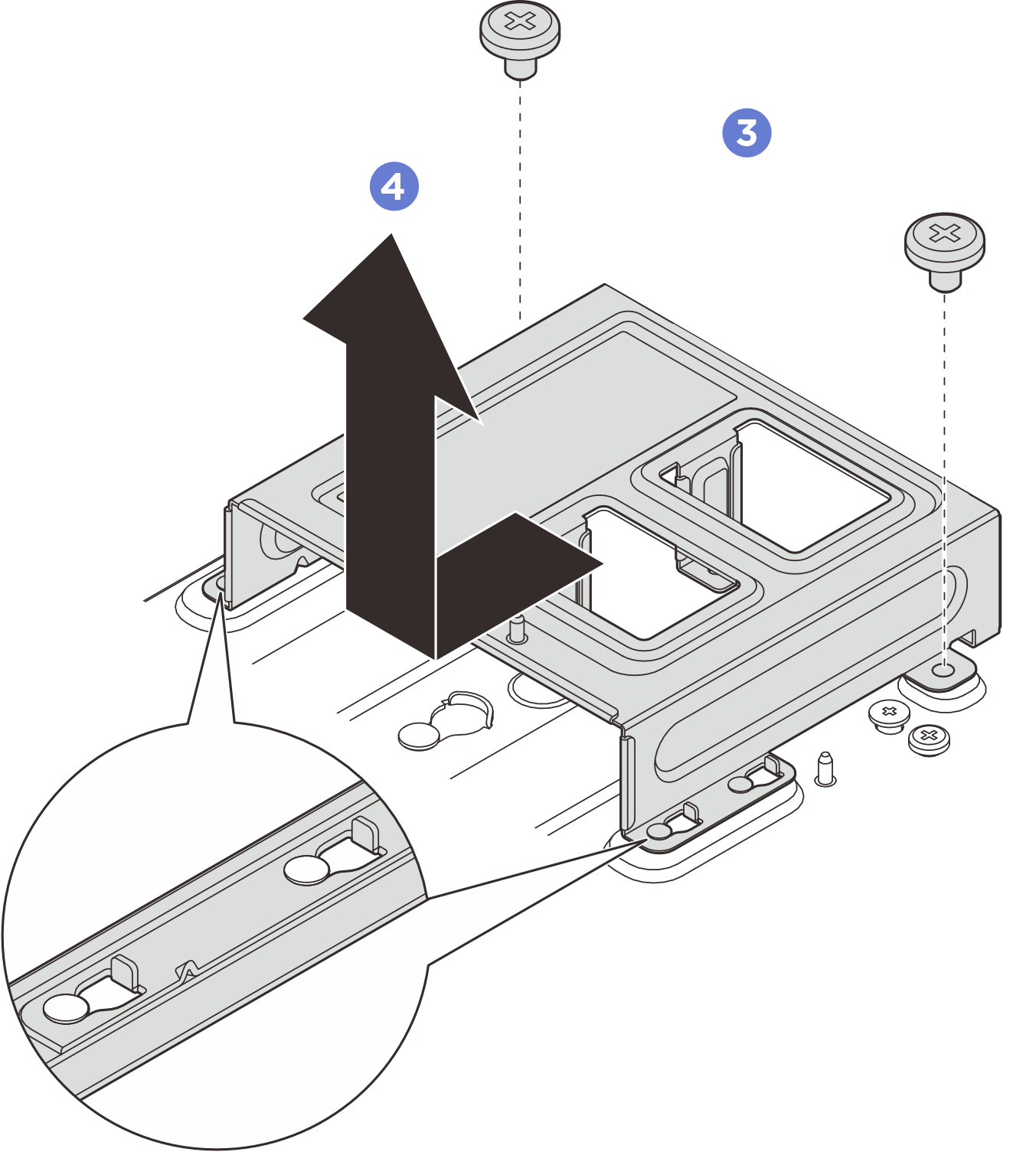

3. Falls zutreffend, entfernen Sie den Netzteilrahmen.
   1. Lösen Sie die beiden Schrauben auf beiden Seiten.
   2. Schieben Sie den Netzteilrahmen so weit, bis die Führungsstifte in der großen Öffnung der Schlüssellöcher sitzen. Heben Sie dann den Netzteilrahmen an, um ihn zu entfernen.
      Abbildung 4. Entfernen des Netzteilrahmens
