Netzteil installieren (Rackmontage)

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Netzteil im Gehäuse zu installieren.

Zu dieser Aufgabe

S002
disconnect all power
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

VORSICHT

Netzteile im Knoten müssen dieselbe Marke, Nennleistung, Wattleistung oder Effizienzstufe aufweisen.

Anmerkung
  • Je nach Modell weicht das Gehäuse möglicherweise leicht von den Abbildungen in diesem Abschnitt ab.
  • ThinkEdge SE100 1U2N und 1U3N Gehäuse unterstützen nur 300-W-Netzteile. Informationen zu unterstützten Netzteilen finden Sie unter Lenovo ServerProven-Website.
Gemäß der VERORDNUNG (EU) 2019/424 DER KOMMISSION vom 1. März 2020 zur Festlegung von Ökodesign-Anforderungen an Server und Speicherprodukte (ErP-Lot 9).
ThinkEdge externes Netzteil mit 300 W 230 V/115 V

Veröffentlichte Angaben

Wert und Genauigkeit

Einheit

Name des Herstellers

Lenovo

-

Modellkennung

Adapter

-

Eingangsspannung

100-240

V

Eingangswechselstromfrequenz

50-60

Hz

Ausgangsspannung

28,0

V

Ausgangsstrom

  • 3 Anschlüsse: 3,57
  • 2 Anschlüsse: 5,0

A

Ausgangsleistung

  • 3 Anschlüsse: 300,0
  • 2 Anschlüsse: 280,0

W

Durchschnittliche Effizienz im Betrieb

  • FSP:
    • 3 Anschlüsse: 90,0 / 91,0
    • 2 Anschlüsse: 88,5 / 89,5
  • Delta:
    • 3 Anschlüsse: 91,5 / 90,7
    • 2 Anschlüsse: 91,8 / 91,1

%

Effizienz bei geringer Last (10 %)

  • FSP:
    • 3 Anschlüsse: 78,0 / 80,0
    • 2 Anschlüsse: 77,0 / 79,0
  • Delta:
    • 3 Anschlüsse: 78,9 / 78,3
    • 2 Anschlüsse: 80,9 / 81,6

%

Leistungsaufnahme bei Nulllast

  • FSP: 0,20 / 0,28
  • Delta: 0,25 / 0,16

W

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie die mittlere Abdeckung.

      Mittlere obere Abdeckung des 1U2N Gehäuses entfernen

      • Lösen Sie die sechs unverlierbaren Schrauben an der mittleren oberen Abdeckung.
      • Heben Sie die mittlere obere Abdeckung vom Gehäuse ab und legen Sie sie auf eine ebene, saubere Oberfläche.
      Abbildung 1. Entfernen der mittleren oberen Abdeckung des 1U2N Gehäuses

      Mittlere obere Abdeckung des 1U3N Gehäuses entfernen

      • Lösen Sie die acht unverlierbaren Schrauben an der mittleren oberen Abdeckung.
      • Heben Sie die mittlere obere Abdeckung vom Gehäuse ab und legen Sie sie auf eine ebene, saubere Oberfläche.
      Abbildung 2. Entfernen der mittleren oberen Abdeckung des 1U3N Gehäuses

    2. Entfernen Sie die hintere Abdeckung.
      1. Lösen Sie die sechs unverlierbaren Schrauben an der hinteren oberen Abdeckung.
      2. Heben Sie die hintere obere Abdeckung vom Gehäuse ab und legen Sie sie auf eine ebene, saubere Oberfläche.


    3. Entfernen Sie die Luftführung. Drücken Sie die Luftführung an den blauen Berührungspunkten zusammen und heben Sie sie vorsichtig aus dem Gehäuse.
      Abbildung 3. Entfernen der Luftführung aus dem 1U2N Gehäuse

      Abbildung 4. Entfernen der Luftführung aus dem 1U3N Gehäuse

    4. Entfernen Sie die Querstrebe.
      1. Lösen Sie die zwei unverlierbaren Schrauben, mit denen die Querstrebe befestigt ist.
      2. Halten Sie die Querstrebe und entfernen Sie sie aus dem Gehäuse.
      Abbildung 5. Entfernen der Querstrebe

  2. Installieren Sie das Netzteil.
    1. Installieren Sie das Netzteil im Gehäuse.
    2. Senken Sie die Netzteilhalterung auf die Oberseite des Netzteils ab.
    3. Ziehen Sie die zwei unverlierbaren Schrauben auf beiden Seiten der Netzteilhalterung fest, um das Netzteil zu befestigen.
      Abbildung 6. Installieren des Netzteils

  3. Schließen Sie das Netzkabel an den Knoten an.
    1. Richten Sie die Schraubenlöcher aus und bringen Sie das Netzkabel am Knoten an.
    2. Ziehen Sie die Schraube fest und stellen Sie sicher, dass das Netzkabel sicher befestigt ist.
      Anmerkung
      Um das Netzteil mit dem Knoten zu verbinden, werden für das 1U2N Gehäuse zwei USB-C-Ausgangsnetzkabel pro Netzteil benötigt, während für das 1U3N Gehäuse drei USB-C-Ausgangsnetzkabel pro Netzteil erforderlich sind. Schließen Sie das zusätzliche Netzkabel an das Netzteil an, das in einem 1U3N Gehäuse installiert ist. Weitere Informationen zur Kabelführung finden Sie unter ThinkEdge SE100 Gehäuse – Handbuch für interne Kabelführung.
      Abbildung 7. Anschließen des Netzkabels

Nach dieser Aufgabe

  1. Installieren Sie die Luftführung. Richten Sie die Luftführung am Führungsstift des Gehäuses aus. Senken Sie dann die Luftführung nach unten, bis sie fest sitzt.
    Abbildung 8. Installieren der Luftführung in das 1U2N Gehäuse

    Abbildung 9. Installieren der Luftführung in das 1U3N Gehäuse

  2. Installieren Sie die mittlere obere Abdeckung.

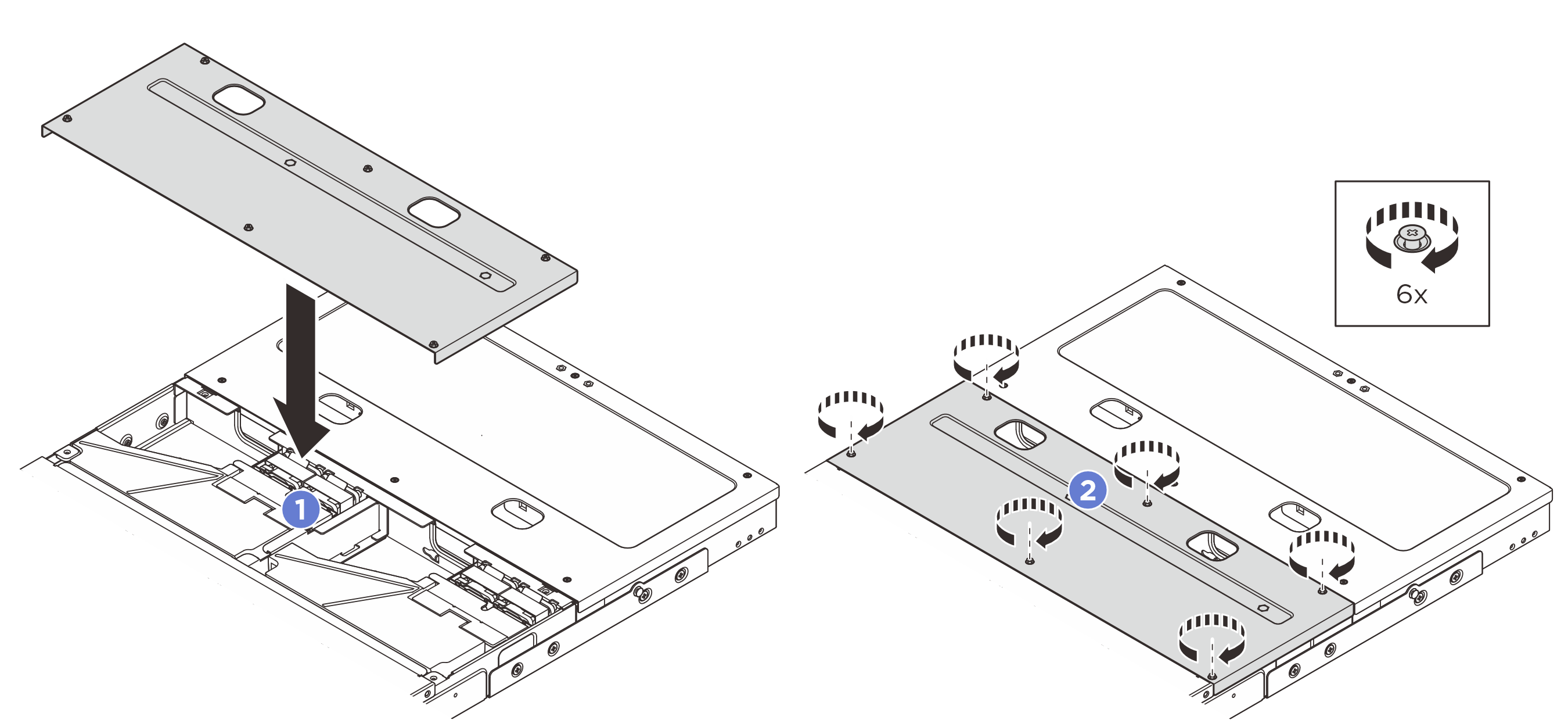

    • Mittlere obere Abdeckung des 1U2N Gehäuses installieren

      1. Legen Sie die mittlere obere Abdeckung auf das Gehäuse. Richten Sie die beiden Seiten aus.
      2. Ziehen Sie die sechs unverlierbaren Schrauben an, um die mittlere obere Abdeckung zu befestigen.
      Abbildung 10. Installieren der mittleren oberen Abdeckung des 1U2N Gehäuses

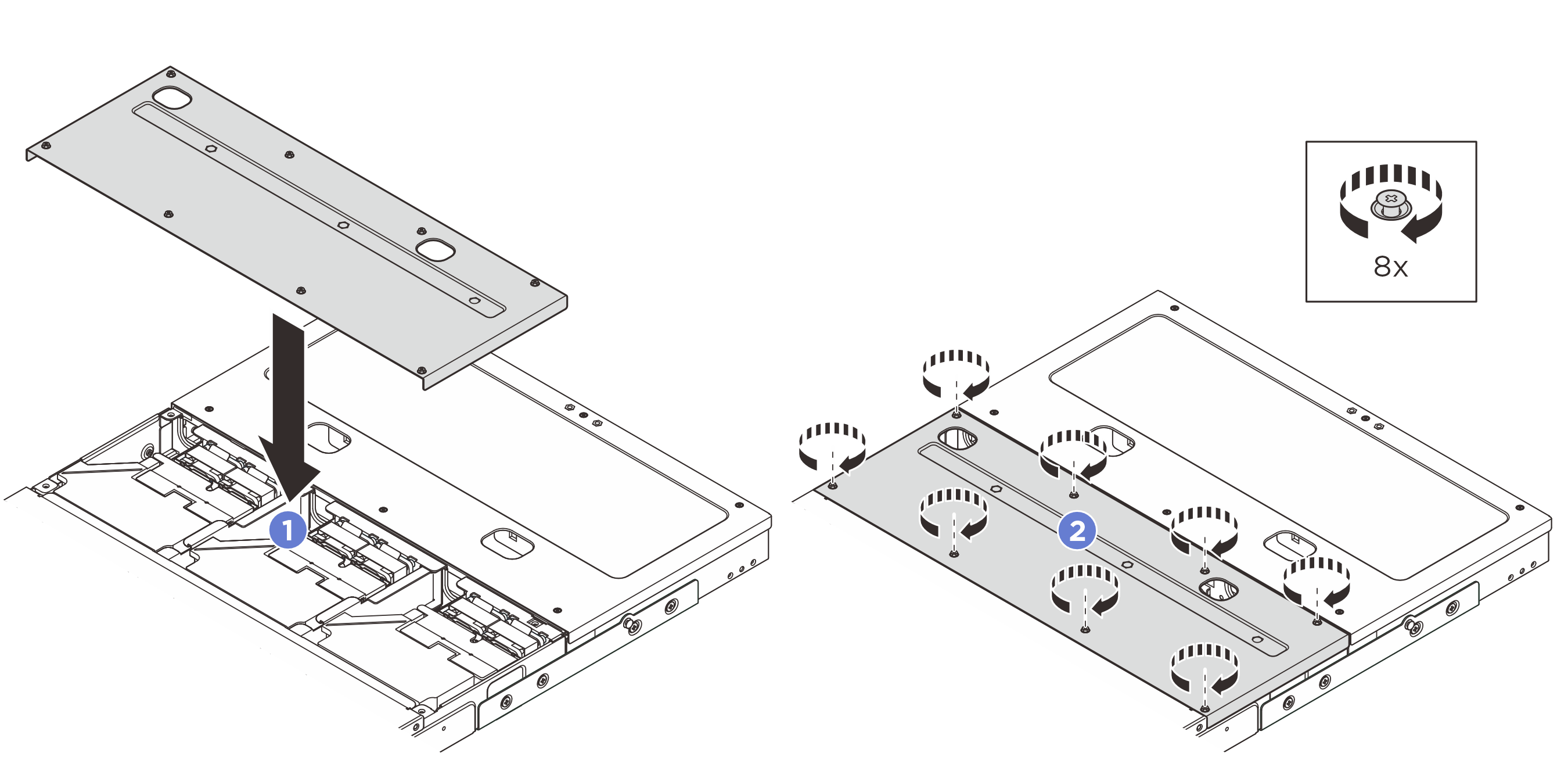

    • Mittlere obere Abdeckung des 1U3N Gehäuses installieren

      1. Legen Sie die mittlere obere Abdeckung auf das Gehäuse. Richten Sie die beiden Seiten aus.
      2. Ziehen Sie die acht unverlierbaren Schrauben an, um die mittlere obere Abdeckung zu befestigen.
      Abbildung 11. Installieren der mittleren oberen Abdeckung des 1U3N Gehäuses

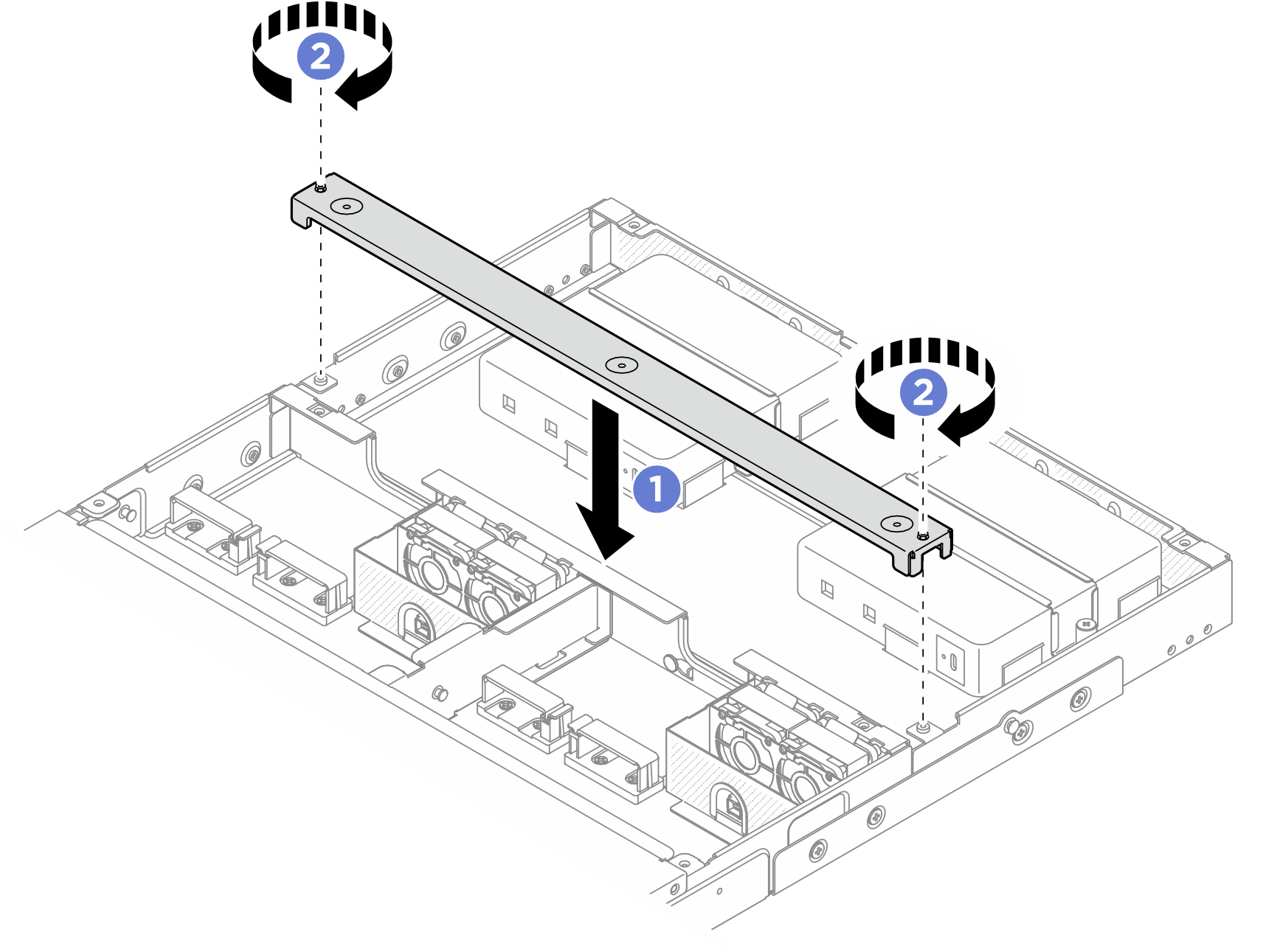

  3. Installieren Sie die Querstrebe.
    1. Richten Sie die Querstrebe an den Schraubenlöchern am Gehäuse aus. Senken Sie dann die Querstrebe auf das Gehäuse ab. Stellen Sie sicher, dass alle Kabel ordnungsgemäß unter der Querstrebe verlegt sind.
    2. Ziehen Sie die zwei unverlierbaren Schrauben fest, um die Querstrebe zu befestigen.
    Abbildung 12. Installieren der Querstrebe

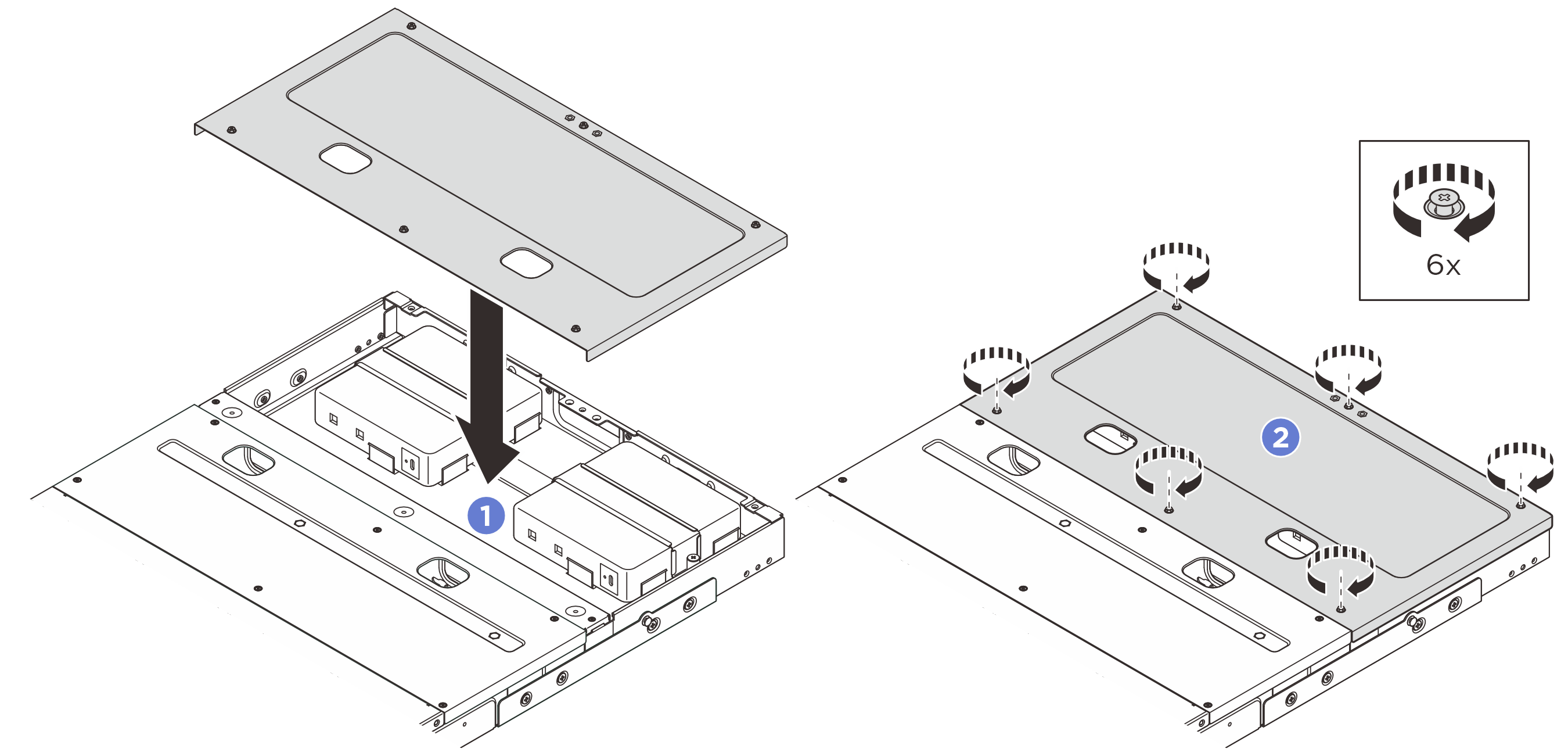

  4. Installieren Sie die hintere obere Abdeckung.
    1. Legen Sie die hintere obere Abdeckung auf das Gehäuse. Richten Sie die beiden Seiten aus.
    2. Ziehen Sie die sechs unverlierbaren Schrauben an, um die hintere obere Abdeckung zu befestigen.
    Abbildung 13. Installieren der hinteren oberen Abdeckung

  5. Installieren Sie das Gehäuse wieder im Rack. Siehe Knoten im Rack installieren.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an
