電源アダプターの取り付け (ラック・マウント)

エンクロージャーに電源アダプターを取り付けるには、このセクションの説明に従ってください。

このタスクについて

S002
disconnect all power
注意
装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • コンポーネントが入っている帯電防止パッケージをサーバーの塗装されていない金属面に接触させてから、コンポーネントをパッケージから取り出し、帯電防止面の上に置きます。

注意

ノードへの電源アダプターは、同じブランド、電源定格、ワット数、または効率レベルでなければなりません。

注
  • モデルによっては、エンクロージャーの外観がこのセクションの図と少し異なる場合があります。
  • ThinkEdge SE100 1U2N および 1U3N エンクロージャー は、300W 電源アダプターのみをサポートします。サポートされている電源アダプターについては、Lenovo ServerProven Web サイトを参照してください。
サーバーおよびデータ・ストレージ製品 (ErP ロット 9) のエコデザイン要件を定める 2020 年 3 月 1 日の委員会規制 (EU) 2019/424 の要件に準拠しています。
ThinkEdge 300W 230V/115V 外部パワー・サプライ

公開された情報

値と精度

単位

製造元の名前

Lenovo

-

モデル ID

アダプター

-

入力電圧

100-240

V

入力 AC 周波数

50-60

Hz

出力電圧

28.0

V

出力電流

  • 3 ポート: 3.57
  • 2 ポート: 5.0

A

出力電力

  • 3 ポート: 300.0
  • 2 ポート: 280.0

W

平均アクティブ効率

  • FSP:
    • 3 ポート: 90.0 / 91.0
    • 2 ポート: 88.5 / 89.5
  • Delta:
    • 3 ポート: 91.5 / 90.7
    • 2 ポート: 91.8 / 91.1

%

低負荷での効率 (10%)

  • FSP:
    • 3 ポート: 78.0 / 80.0
    • 2 ポート: 77.0 / 79.0
  • Delta:
    • 3 ポート: 78.9 / 78.3
    • 2 ポート: 80.9 / 81.6

%

無負荷での消費電力

  • FSP: 0.20 / 0.28
  • Delta: 0.25 / 0.16

W

手順

  1. このタスクの準備をします。
    1. 中央カバーを取り外します。

      1U2N エンクロージャーの中央トップ・カバーの取り外し

      • 中央トップ・カバーの 6 本の拘束ねじを緩めます。
      • 中央トップ・カバーをエンクロージャーから持ち上げて、清潔で平らな表面に置きます。
      図 1. 1U2N エンクロージャーの中央トップ・カバーの取り外し

      1U3N エンクロージャーの中央トップ・カバーの取り外し

      • 中央トップ・カバーの 8 本の拘束ねじを緩めます。
      • 中央トップ・カバーをエンクロージャーから持ち上げて、清潔で平らな表面に置きます。
      図 2. 1U3N エンクロージャーの中央トップ・カバーの取り外し

    2. 背面カバーを取り外します。
      1. 背面トップ・カバーの 6 本の拘束ねじを緩めます。
      2. 背面トップ・カバーをエンクロージャーから持ち上げて、清潔で平らな表面に置きます。


    3. エアー・バッフルを取り外します。エアー・バッフルの青いタッチ・ポイントをつまみ、エンクロージャーから慎重にエアー・バッフルを持ち上げます。
      図 3. 1U2N エンクロージャーからのエアー・バッフルの取り外し

      図 4. 1U3N エンクロージャーからのエアー・バッフルの取り外し

    4. クロス・バーを取り外します。
      1. クロス・バーを固定している 2 本の拘束ねじを緩めます。
      2. クロス・バーを持ち、エンクロージャーから取り外します。
      図 5. クロス・バーの取り外し

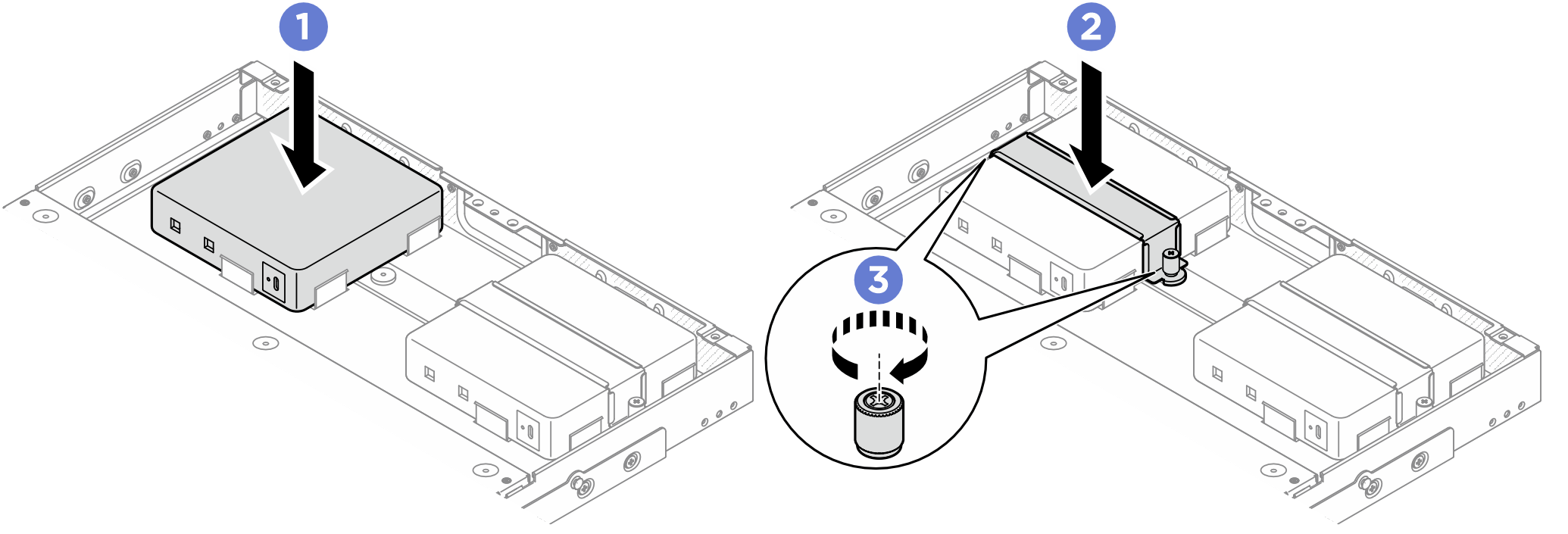

  2. 電源アダプターを取り付けます。
    1. エンクロージャーに電源アダプターを取り付けます。
    2. 電源アダプター・ブラケットを電源アダプターの上部に下ろします。
    3. 電源アダプター・ブラケットの両側にある 2 本の拘束ねじを締めて、電源アダプターを固定します。
      図 6. 電源アダプターの取り付け

  3. 電源ケーブルをノードに接続します。
    1. ねじ穴の位置を合わせ、電源ケーブルをノードに取り付けます。
    2. ねじを締め、電源ケーブルがしっかりとロックされていることを確認します。
      注
      電源アダプターをノードに接続するには、1U2N エンクロージャーには 1 つの電源アダプターに対して 2 本の USB-C 出力電源ケーブルが必要であり、1U3N エンクロージャーには 1 つの電源アダプターにつき 3 本の USB-C 出力電源ケーブルが必要です。追加の電源ケーブルを、1U3N エンクロージャーに取り付けられている電源アダプターに差し込みます。ケーブル配線について詳しくは、ThinkEdge SE100 エンクロージャー用内部ケーブルの配線ガイドを参照してください。
      図 7. 電源ケーブルの取り付け

完了したら

  1. エアー・バッフルを取り付けます。エアー・バッフルをエンクロージャーのガイド・ピンに合わせます。次に、しっかりと固定されるまでエアー・バッフルを下ろします。
    図 8. 1U2N エンクロージャーへのエアー・バッフルの取り付け

    図 9. 1U3N エンクロージャーへのエアー・バッフルの取り付け

  2. 中央トップ・カバーを取り付けます。

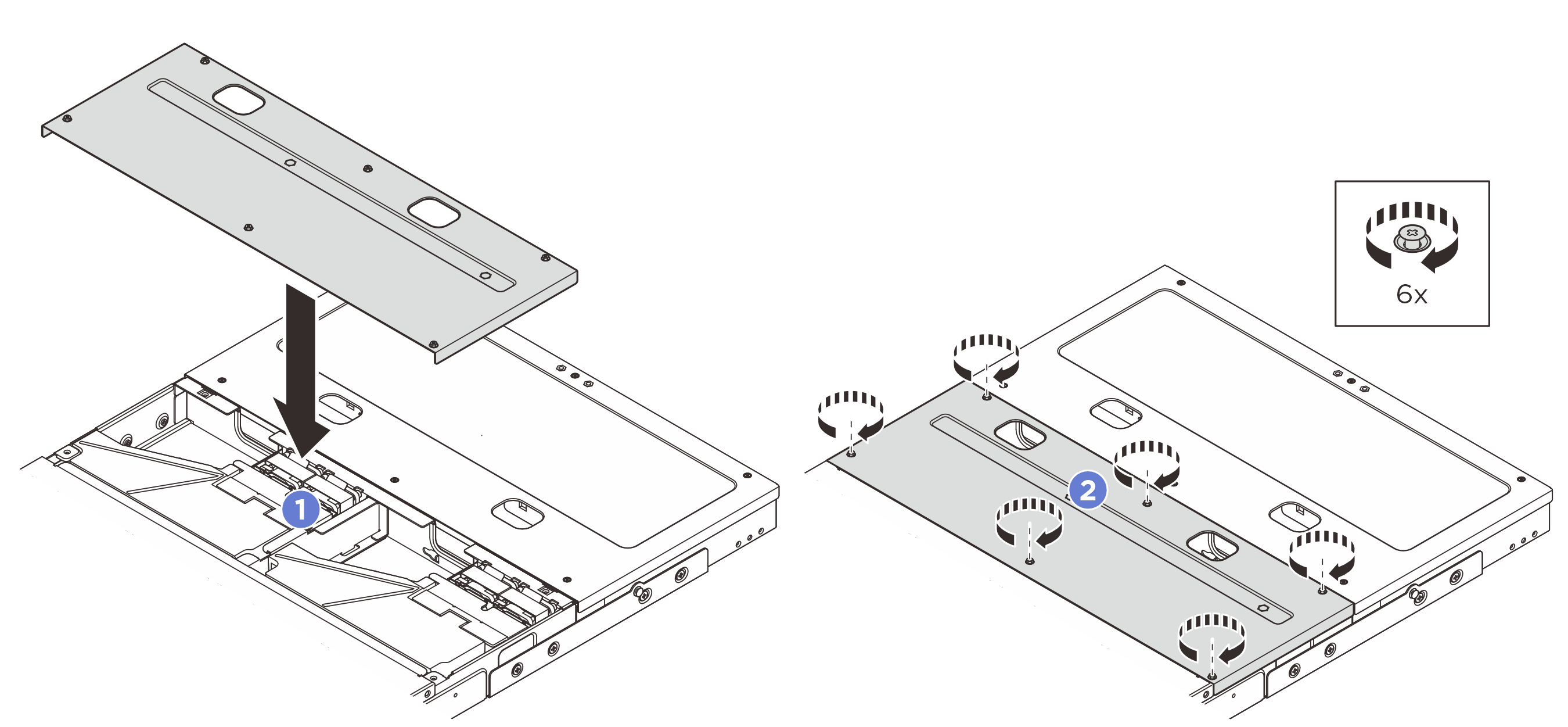

    • 1U2N エンクロージャーの中央トップ・カバーの取り付け

      1. 中央トップ・カバーを、両端を揃えてエンクロージャーの上部に配置します。
      2. 6 本の拘束ねじを締めて、中央トップ・カバーを固定します。
      図 10. 1U2N エンクロージャーの中央トップ・カバーの取り付け

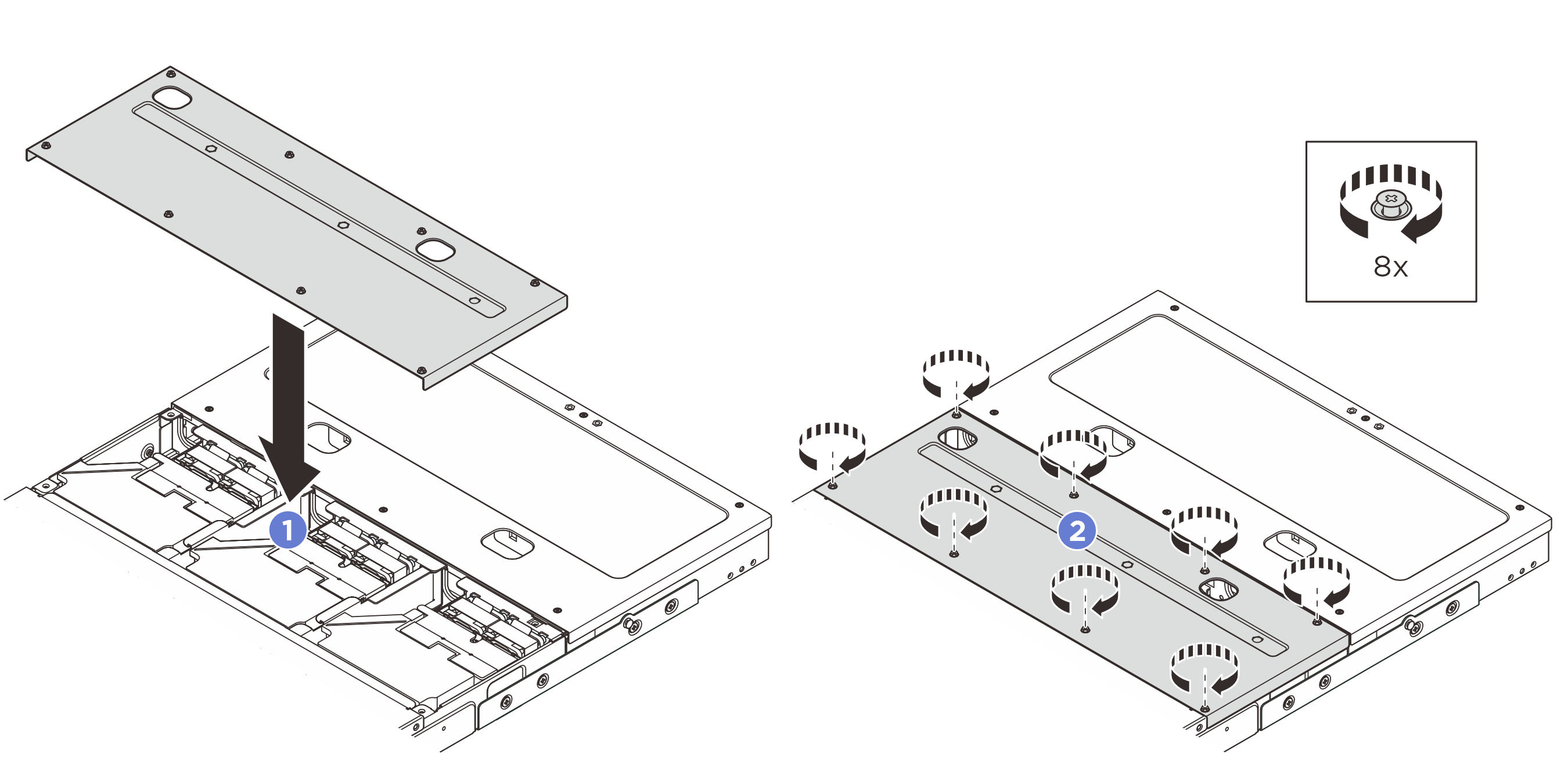

    • 1U3N エンクロージャーの中央トップ・カバーの取り付け

      1. 中央トップ・カバーを、両端を揃えてエンクロージャーの上部に配置します。
      2. 8 本の拘束ねじを締めて、中央トップ・カバーを固定します。
      図 11. 1U3N エンクロージャーの中央トップ・カバーの取り付け

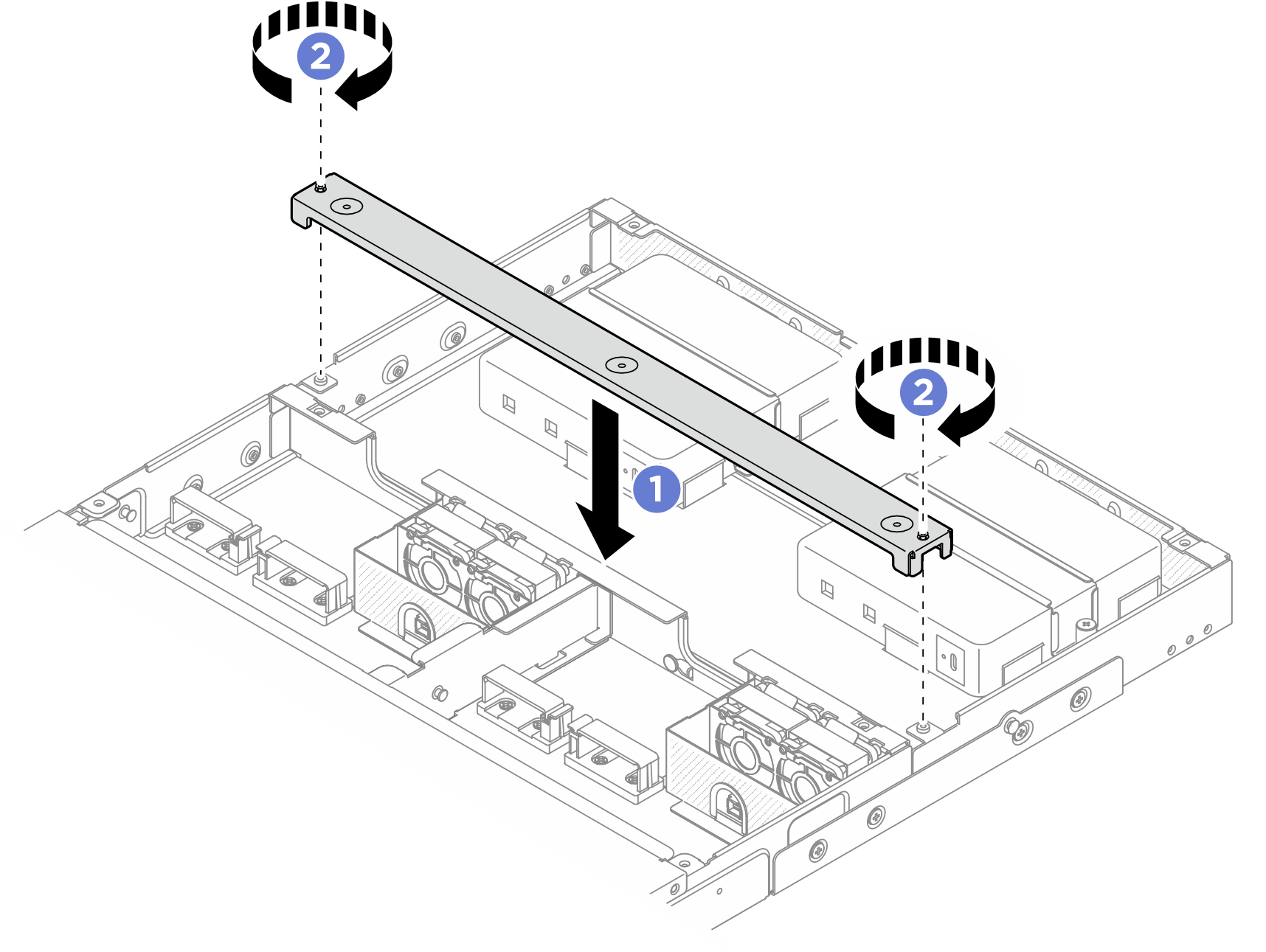

  3. クロス・バーを取り付けます。
    1. クロス・バーをエンクロージャーのねじ穴に合わせ、クロス・バーをエンクロージャーの上に下ろします。すべてのケーブルがクロス・バーの下に正しく配線されていることを確認します。
    2. 2 本の拘束ねじを締めてクロス・バーを固定します。
    図 12. クロス・バーの取り付け

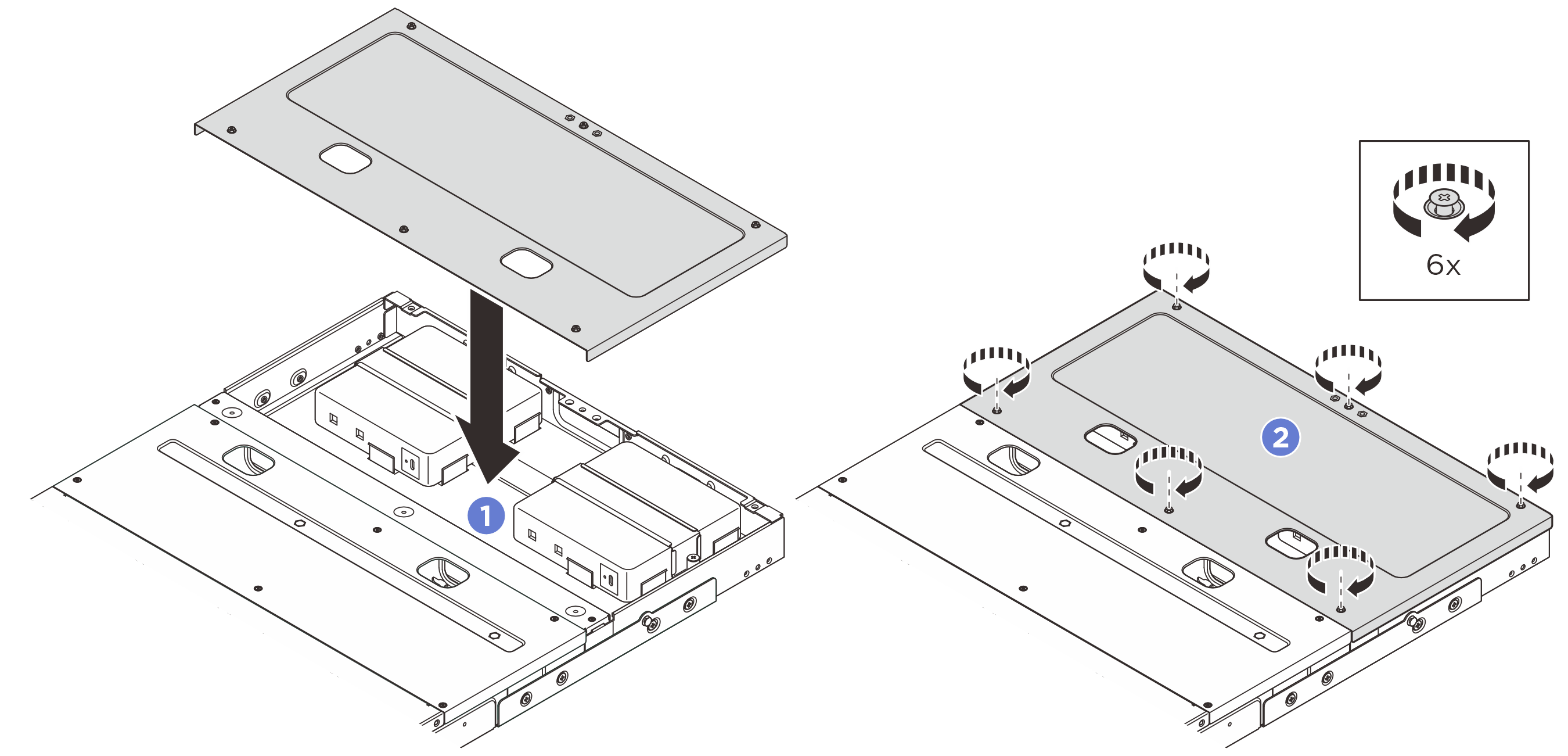

  4. 背面トップ・カバーを取り付けます。
    1. 背面トップ・カバーを、両端を揃えてエンクロージャーの上部に配置します。
    2. 6 本の拘束ねじを締めて、背面トップ・カバーを固定します。
    図 13. 背面トップ・カバーの取り付け

  5. エンクロージャーをラックに再取り付けします。ラックへのノードの取り付けを参照してください。

デモ・ビデオ

YouTube の手順を参照してください。
