Installation d’un adaptateur d’alimentation (montage en armoire)

Suivez les instructions de la présente section pour installer un adaptateur d’alimentation dans le boîtier.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Avertissement
ATTENTION

Les adaptateurs d'alimentation du nœud doivent être de même marque, de même puissance nominale, de même puissance en watts ou de même niveau de rendement.

Remarque
  • Selon le modèle, il est possible que le boîtier diffère légèrement des illustrations de cette section.
  • ThinkEdge SE100 Boîtier 1U2N et 1U3N prend uniquement en charge les adaptateurs d’alimentation 300 W. Pour connaître les adaptateurs d’alimentation pris en charge, voir Site Web Lenovo ServerProven.
Comme l’exige le Règlement (UE) 2019/424 de la Commission du 1er mars 2020 fixant les exigences d’écoconception pour les serveurs et les produits de stockage de données (ErP lot 9).
Alimentation externe ThinkEdge 300 W 230 V/115 V

Informations publiées

Valeur et précision

Unité

Nom du fabricant

Lenovo

-

Identificateur de modèle

Adaptateur

-

Tension d’entrée

100-240

V

Fréquence d’entrée CA

50-60

Hz

Tension de sortie

28,0

V

Courant de sortie

  • 3 ports : 3,57
  • 2 ports : 5,0

A

Puissance en sortie

  • 3 ports : 300,0
  • 2 ports : 280,0

W

Efficacité active moyenne

  • FSP :
    • 3 ports : 90,0 / 91,0
    • 2 ports : 88,5 / 89,5
  • Delta :
    • 3 ports : 91,5 / 90,7
    • 2 ports : 91,8 / 91,1

%

Efficacité à faible charge (10 %)

  • FSP :
    • 3 ports : 78,0 / 80,0
    • 2 ports : 77,0 / 79,0
  • Delta :
    • 3 ports : 78,9 / 78,3
    • 2 ports : 80,9 / 81,6

%

Consommation d’énergie à vide

  • FSP : 0,20 / 0,28
  • Delta : 0.25 / 0.16

W

Procédure

  1. Préparez-vous à cette tâche.
    1. Retirez le carter central.

      Retrait du carter supérieur central du boîtier 1U2N

      • Desserrez les six vis imperdables sur le capot supérieur central.
      • Soulevez le carter supérieur central pour le retirer du boîtier et placez-le sur une surface propre et plane.
      Figure 1. Retrait du carter supérieur central du boîtier 1U2N

      Retrait du carter supérieur central du boîtier 1U3N

      • Desserrez les huit vis imperdables sur le capot supérieur central.
      • Soulevez le carter supérieur central pour le retirer du boîtier et placez-le sur une surface propre et plane.
      Figure 2. Retrait du carter supérieur central du boîtier 1U3N

    2. Retirez le carter arrière.
      1. Desserrez les six vis imperdables sur le capot supérieur arrière.
      2. Soulevez le carter supérieur arrière pour le retirer du boîtier et placez-le sur une surface propre et plane.


    3. Retirez la grille d’aération. Pincez la grille d’aération au niveau des points de contact bleus, puis soulevez-la avec précaution hors du boîtier.
      Figure 3. Retrait de la grille d’aération du boîtier 1U2N

      Figure 4. Retrait de la grille d’aération du boîtier 1U3N

    4. Retirez la traverse.
      1. Desserrez les deux vis imperdables qui maintiennent la traverse.
      2. Tenez la traverse et retirez-la du boîtier.
      Figure 5. Retrait de la traverse

  2. Installez le boîtier d'alimentation.
    1. Installez l’adaptateur d’alimentation dans le boîtier.
    2. Abaissez le support de l’adaptateur d’alimentation sur le dessus de l’adaptateur d’alimentation.
    3. Serrez les deux vis imperdables de chaque côté du support de l’adaptateur d’alimentation afin de fixer l’adaptateur d’alimentation.
      Figure 6. Installation du boîtier d'alimentation

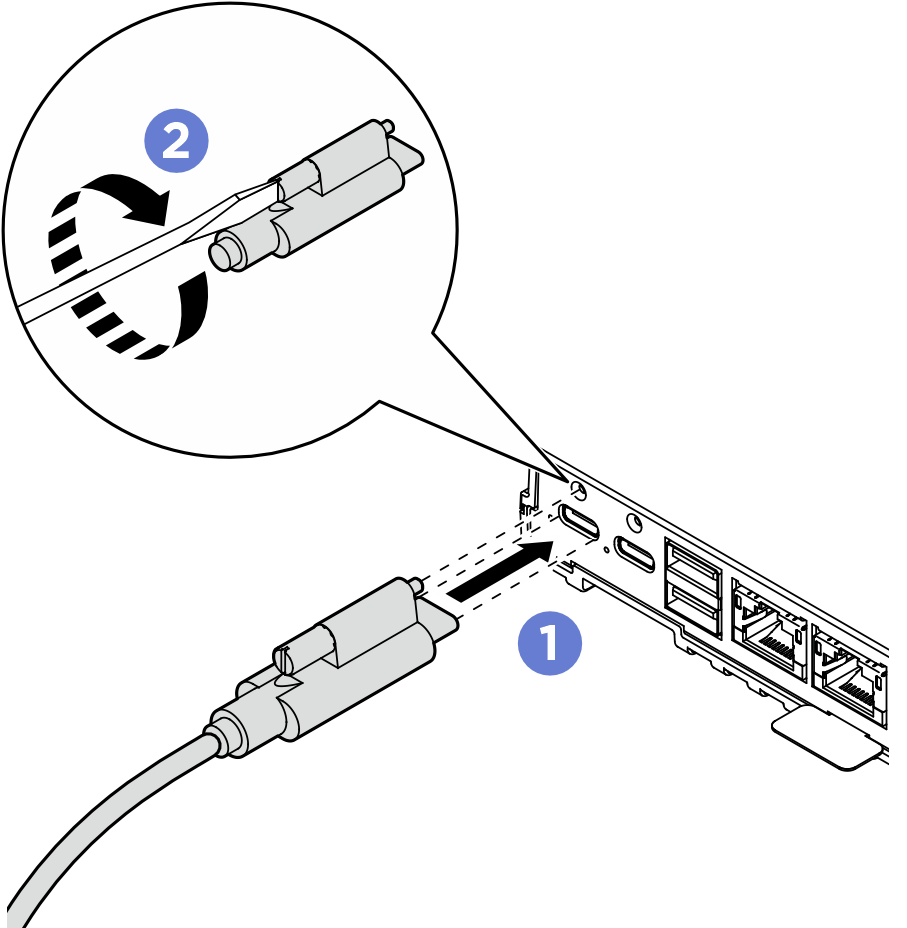

  3. Branchez le cordons d’alimentation sur le nœud.
    1. Alignez les trous de vis et branchez le câble d’alimentation sur le nœud.
    2. Serrez la vis et assurez-vous que le câble d’alimentation est bien verrouillé.
      Remarque
      Pour connecter l’adaptateur d’alimentation au nœud, le boîtier 1U2N nécessite deux câbles d’alimentation USB-C pour un adaptateur d’alimentation, et le boîtier 1U3N nécessite trois câbles d’alimentation USB-C pour un adaptateur d’alimentation. Branchez le câble d’alimentation supplémentaire sur l’adaptateur d’alimentation installé dans le boîtier 1U3N. Pour plus de détails sur le cheminement des câbles, voir Guide de cheminement interne des câbles du boîtier ThinkEdge SE100.
      Figure 7. Installation du cordon d’alimentation

Après avoir terminé

  1. Installez la grille d’aération. Alignez la grille d’aération sur la broche de guidage du boîtier. Ensuite, abaissez la grille d’aération jusqu’à ce qu’elle soit bien en place.
    Figure 8. Installation de la grille d’aération dans le boîtier 1U2N

    Figure 9. Installation de la grille d’aération dans le boîtier 1U3N

  2. Installez le carter supérieur central.

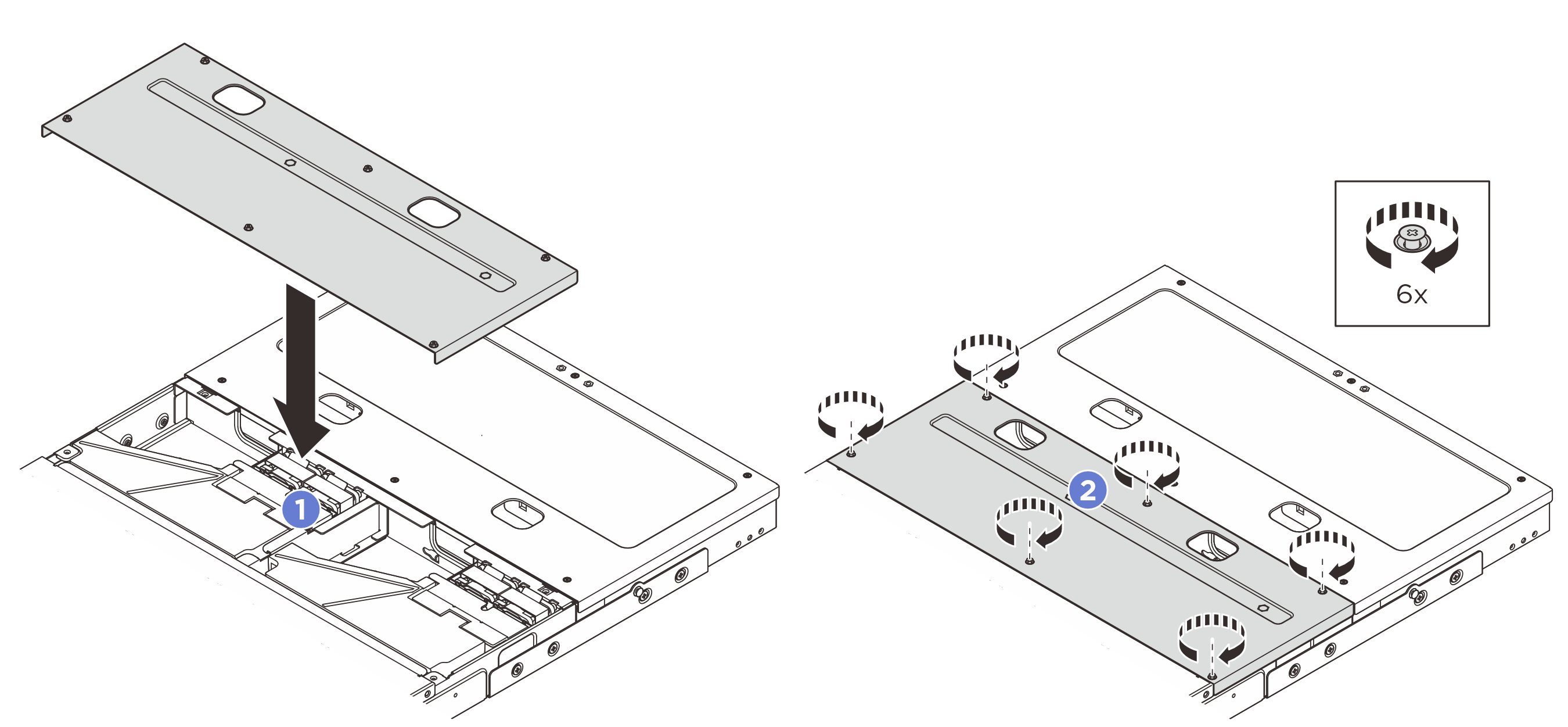

    • Installation du carter supérieur central du boîtier 1U2N

      1. Placez le carter supérieur central sur le dessus du boîtier, les deux côtés alignés.
      2. Serrez les six vis imperdables pour fixer le carter supérieur central.
      Figure 10. Installation du carter supérieur central du boîtier 1U2N

    • Installation du carter supérieur central du boîtier 1U3N

      1. Placez le carter supérieur central sur le dessus du boîtier, les deux côtés alignés.
      2. Serrez les huit vis imperdables pour fixer le carter supérieur central.
      Figure 11. Installation du carter supérieur central du boîtier 1U3N

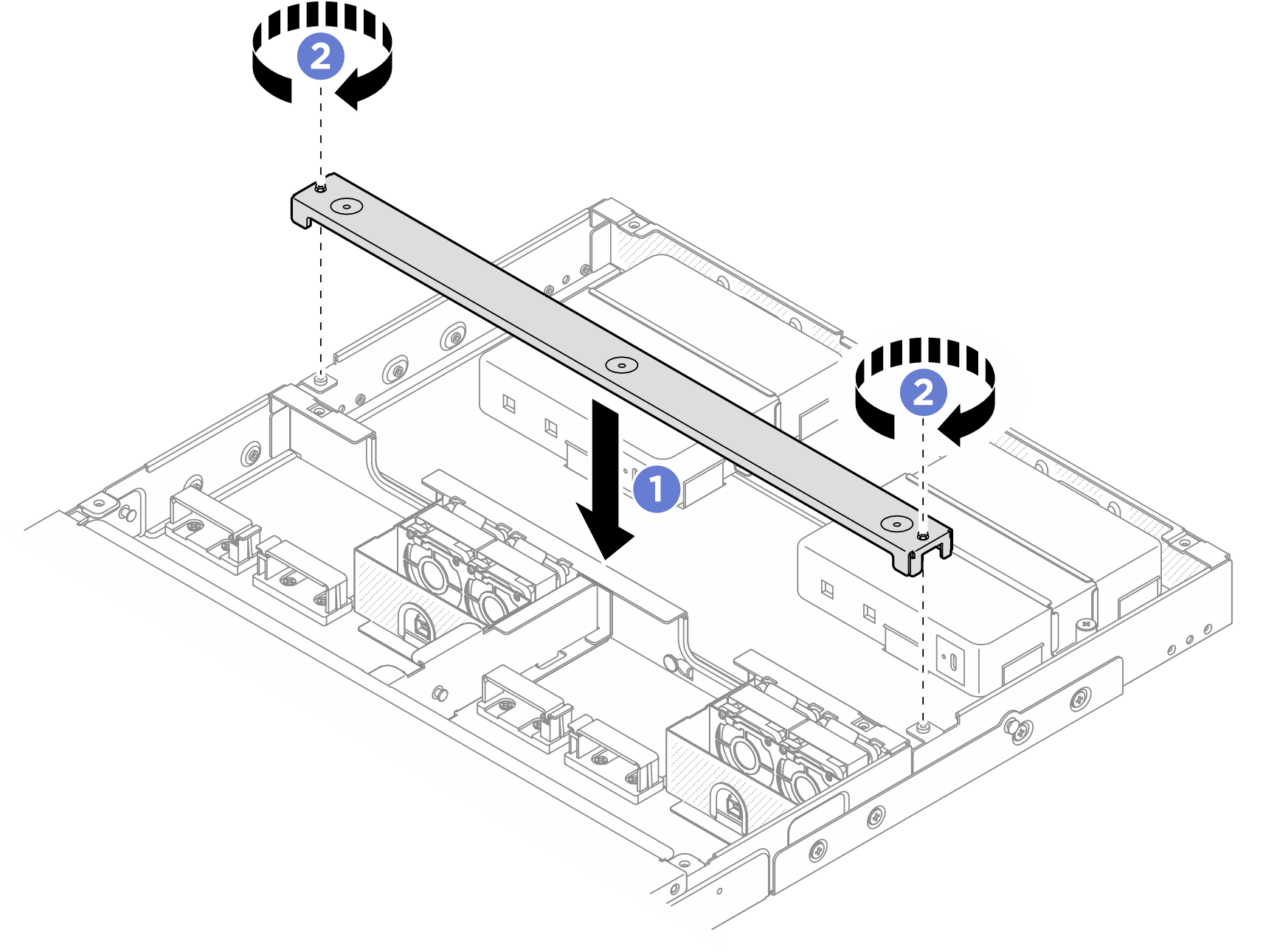

  3. Installez la traverse.
    1. Alignez la traverse sur les trous de vis du boîtier. Ensuite, abaissez la traverse sur le boîtier. Assurez-vous que tous les câbles sont correctement acheminés sous la traverse.
    2. Serrez les deux vis imperdables pour fixer la traverse.
    Figure 12. Installation de la traverse

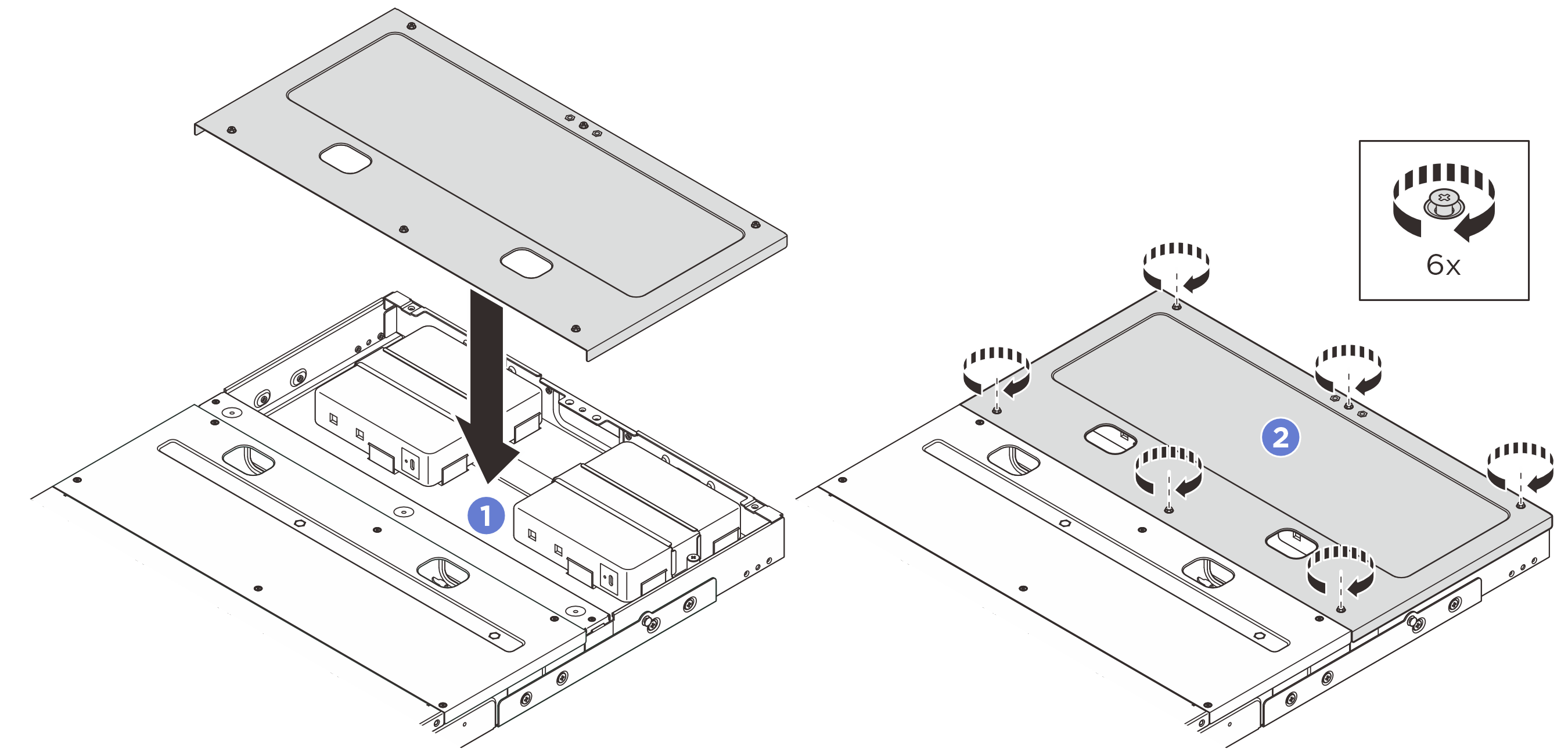

  4. Installez le carter supérieur arrière.
    1. Placez le carter supérieur arrière sur le dessus du boîtier, les deux côtés alignés.
    2. Serrez les six vis imperdables pour fixer le carter supérieur arrière.
    Figure 13. Installation du carter supérieur arrière

  5. Réinstallez le boîtier dans l’armoire. Pour plus d'informations, voir Installation d’un nœud sur l’armoire.

Vidéo de démonstration

Découvrez la procédure sur YouTube
