安裝電源整流器（機架裝載）

請依照本節中的指示將電源整流器安裝到機體。

關於此作業

  • S002
    disconnect all power
    注意
    裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。
小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

注意

節點的電源整流器必須具有相同的品牌、功率額定值、瓦特數或效率等級。

根據 2020 年 3 月 1 日的歐盟委員會法規 (EU) 2019/424 規定，訂定伺服器和資料儲存產品的生態設計要求 (ErP lot 9)。
ThinkEdge 300W 230V/115V 外部電源供應器

已發佈的資訊

數值和精確度

單位

製造商名稱

Lenovo

-

型號 ID

配接卡

-

輸入電壓

100-240

V

輸入 AC 頻率

50-60

Hz

輸出電壓

28.0

V

輸出電流

  • 3 埠：3.57
  • 2 埠：5.0

A

輸出功率

  • 3 埠：300.0
  • 2 埠：280.0

W

平均有效效率

  • FSP：
    • 3 埠：90.0/91.0
    • 2 埠：88.5/89.5
  • Delta：
    • 3 埠：91.5/90.7
    • 2 埠：91.8/91.1

%

低負載 (10 %) 時的效率

  • FSP：
    • 3 埠：78.0/80.0
    • 2 埠：77.0/79.0
  • Delta：
    • 3 埠：78.9/78.3
    • 2 埠：80.9/81.6

%

無負載耗電量

  • FSP：0.20/0.28
  • Delta：0.25/0.16

W

程序

註
  • 視型號而定，機體看起來可能與本節的圖例稍有不同。
  • ThinkEdge SE100 1U2N 和 1U3N 機體 僅支援 300W 電源整流器。

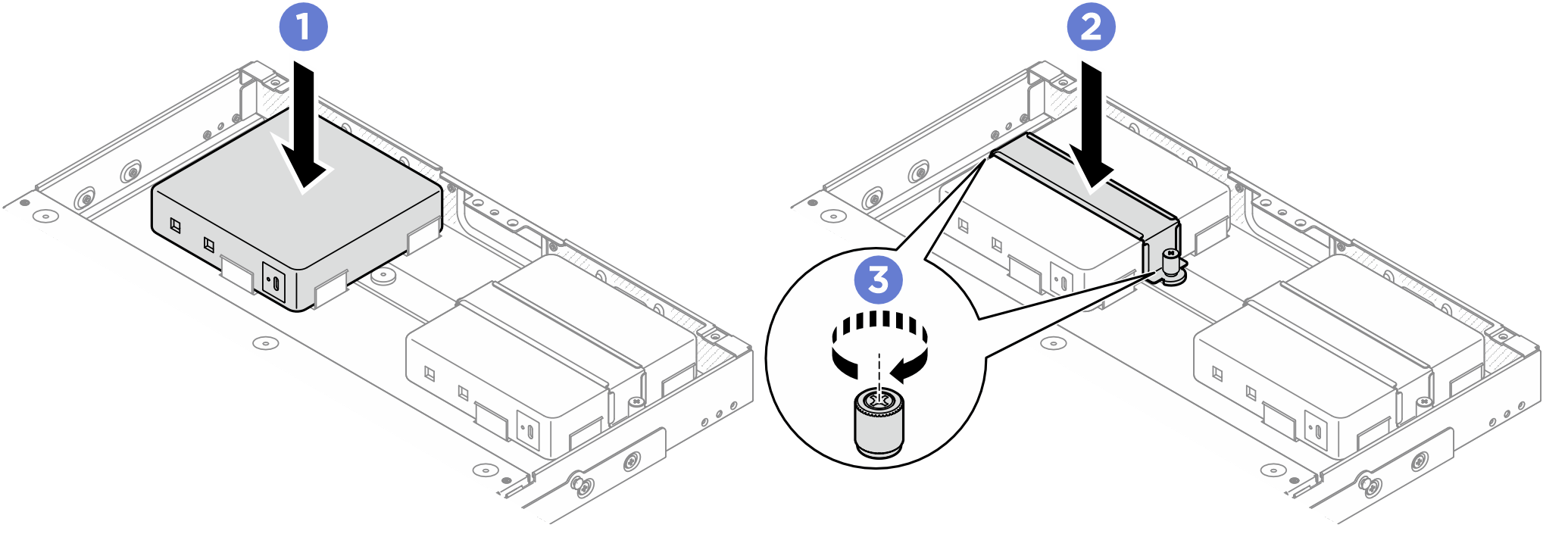

  1. 安裝電源整流器。
    1. 將電源整流器安裝到機體中。
    2. 將電源整流器托架向下放到電源整流器的頂部。
    3. 鎖緊電源整流器托架兩側的兩個緊固螺絲，以固定電源整流器。
      圖 1. 安裝電源整流器

  2. 將電源線連接到節點。
    1. 對齊螺絲孔並將電源線安裝到節點。
    2. 鎖緊螺絲並確保電源線已牢固鎖定。
      註
      若要將電源整流器連接到節點，1U2N 機體需要 2 條 USB-C 輸出電源線，而 1U3N 機體需要 3 條 USB-C 輸出電源線。將額外的電源線插入 1U3N 機體的電源整流器。如需纜線佈線的詳細資料，請參閱 ThinkEdge SE100 機體內部纜線佈線手冊。
      圖 2. 安裝電源線

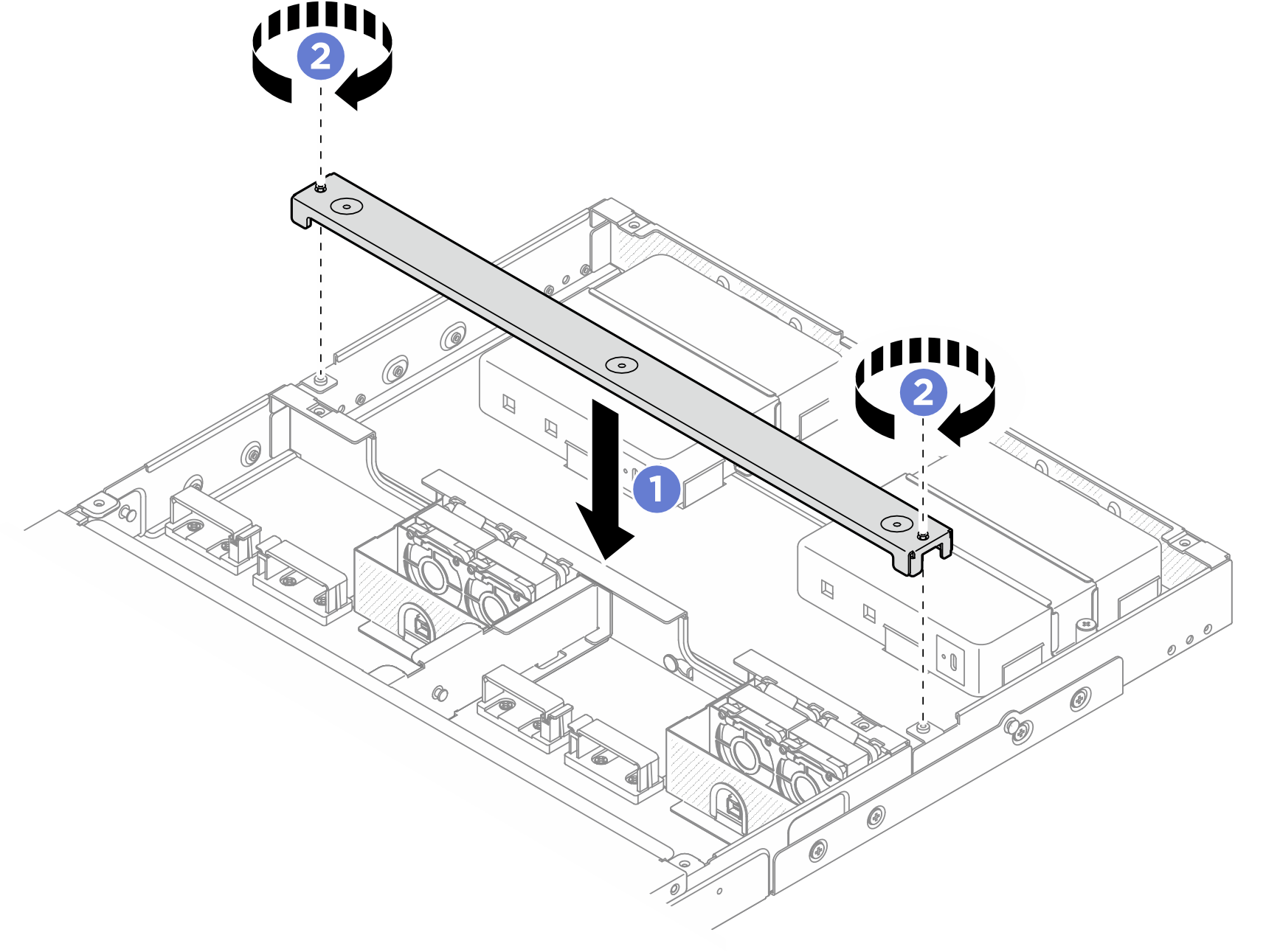

  3. 安裝橫槓。
    1. 將橫槓與機體上的螺絲孔對齊，然後將橫槓放下到機體上。確保所有纜線都正確地佈放在橫槓下方。
    2. 鎖緊兩個緊固螺絲以固定橫槓。
      圖 3. 安裝橫槓

在您完成之後

  1. 安裝空氣擋板。請參閱 安裝空氣擋板。

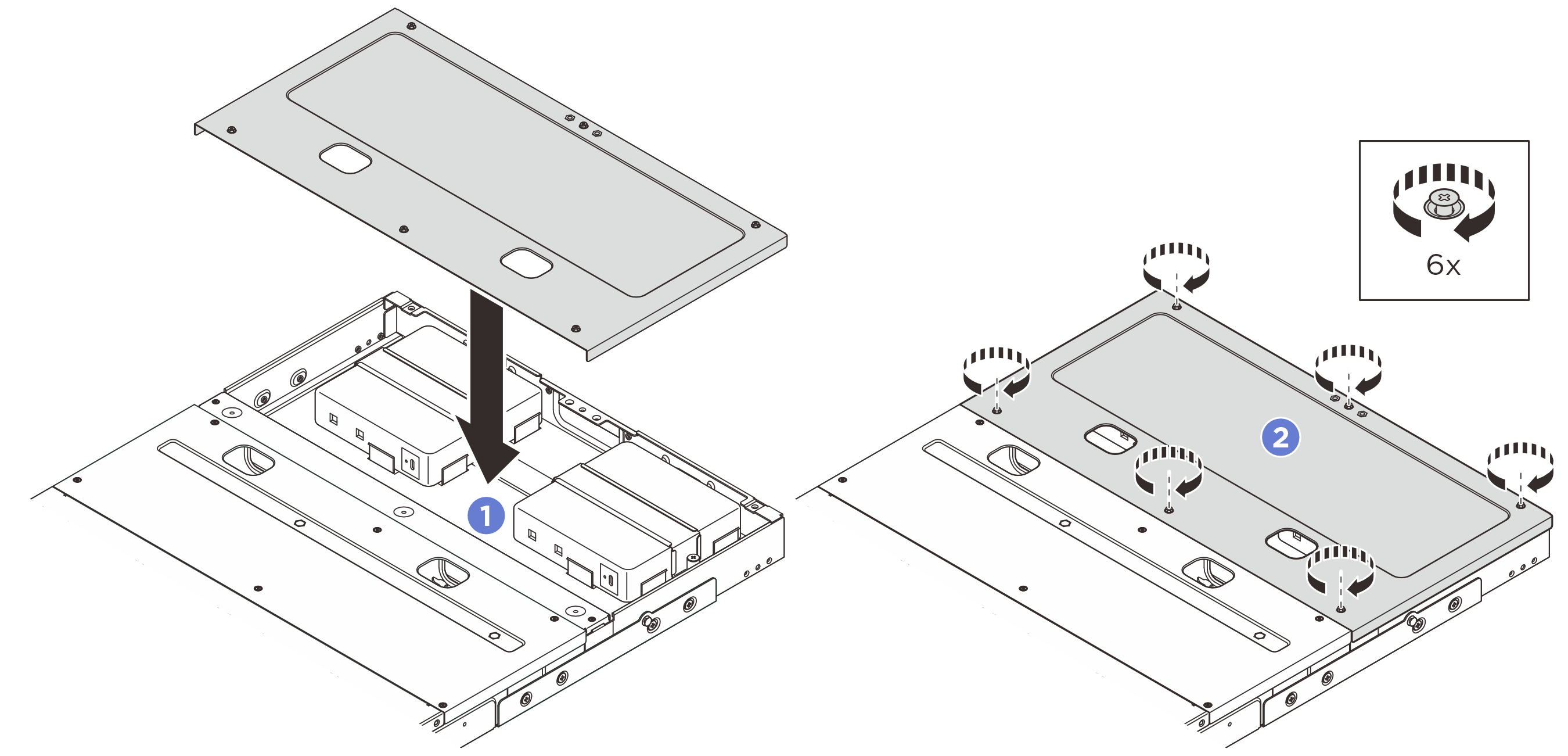

  2. 安裝後方上蓋。請參閱安裝後方上蓋。

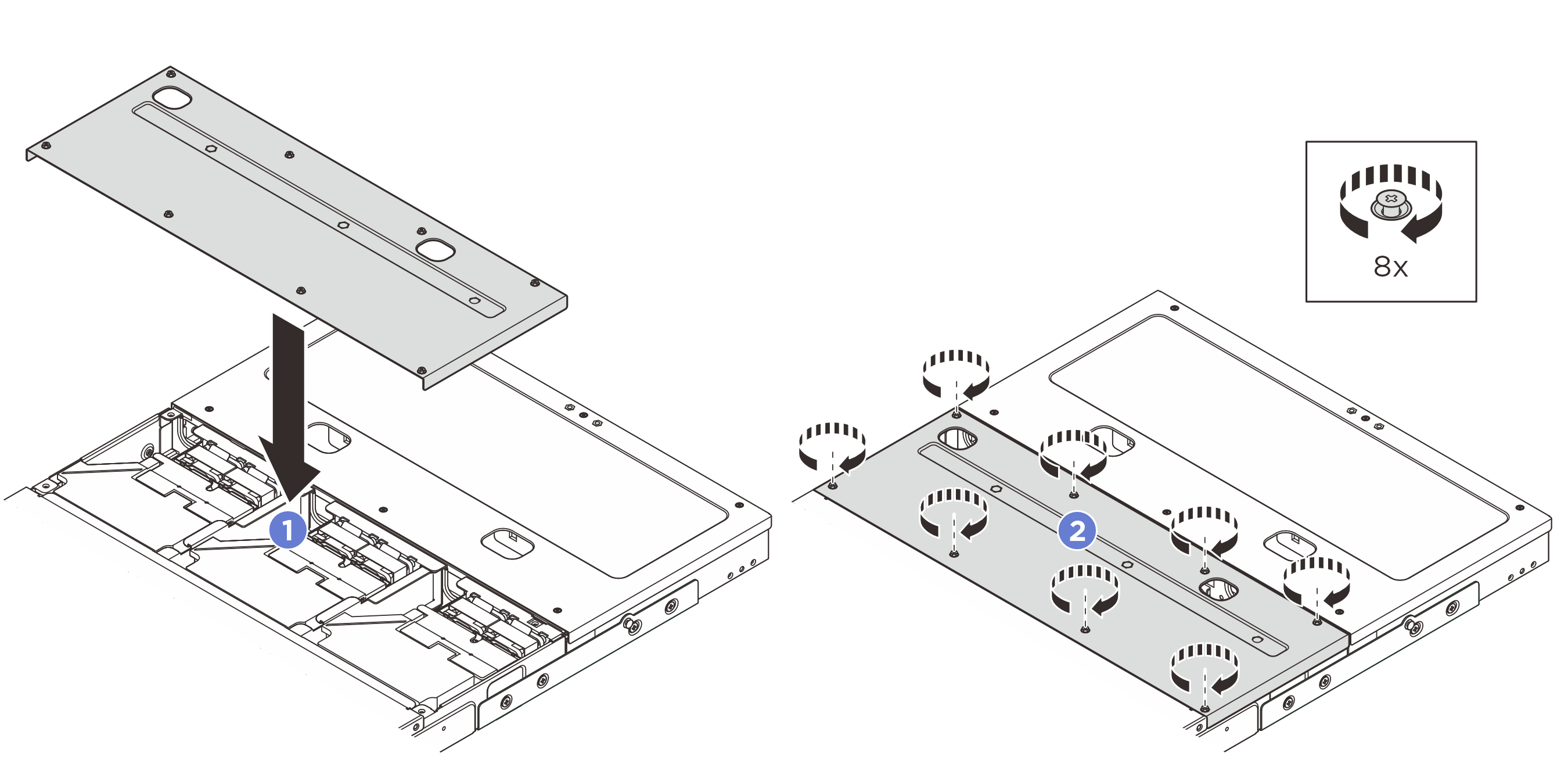

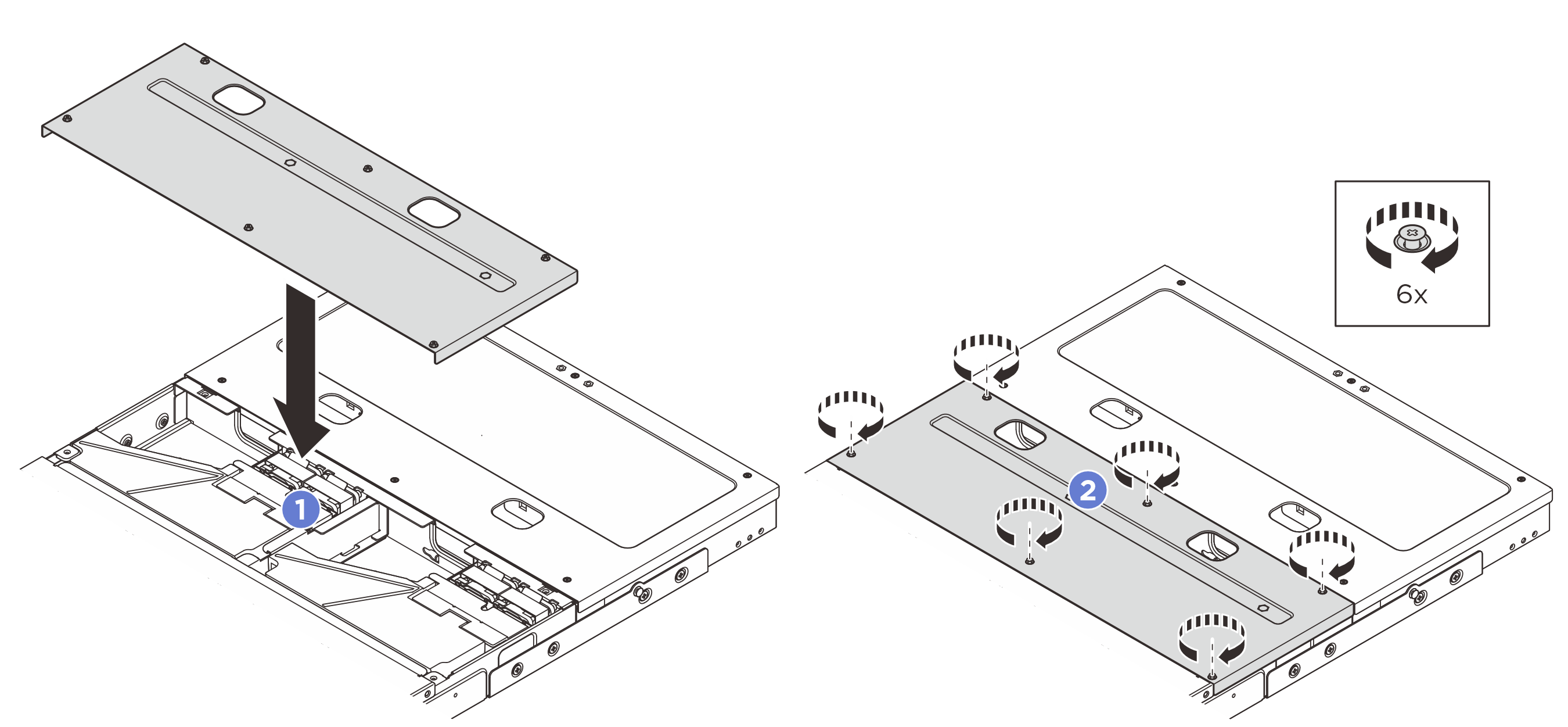

  3. 安裝中間上蓋。請參閱安裝中間上蓋。
  4. 將機體重新安裝到機架。請參閱機架裝載配置。
  5. 完成零件更換。請參閱完成零件更換。
