安裝電源整流器（牆壁/天花板/DIN 滑軌裝載）

請依照本節中的指示安裝電源整流器。

關於此作業

  • S002
    disconnect all power
    注意
    裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。
  • S035
    shock hazard
    注意

    切勿卸下電源供應器的外蓋或貼有此標籤的任何零件。貼有此標籤的任何元件內部都有危險等級的電壓、電流及電能。這些元件內部沒有可維修的零件。如果您懷疑某個零件有問題，請聯絡維修技術人員。

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

注意

節點的電源整流器必須具有相同的品牌、功率額定值、瓦特數或效率等級。

根據 2020 年 3 月 1 日的歐盟委員會法規 (EU) 2019/424 規定，訂定伺服器和資料儲存產品的生態設計要求 (ErP lot 9)。
ThinkEdge 140W 230V/115V 外部電源供應器

已發佈的資訊

數值和精確度

單位

製造商名稱

Lenovo

-

型號 ID

配接卡

-

輸入電壓

100-240

V

輸入 AC 頻率

50-60

Hz

輸出電壓

28.0

V

輸出電流

5.0

A

輸出功率

140.0

W

平均有效效率

  • FSP：91.0/91.0
  • Delta：92.1/91.6

%

低負載 (10 %) 時的效率

  • FSP：88.5/87.5
  • Delta：77.4/77.4

%

無負載耗電量

  • FSP：0.065/0.08
  • Delta：0.078/0.047

W

  1. 如果適用，請安裝電源整流器匣。

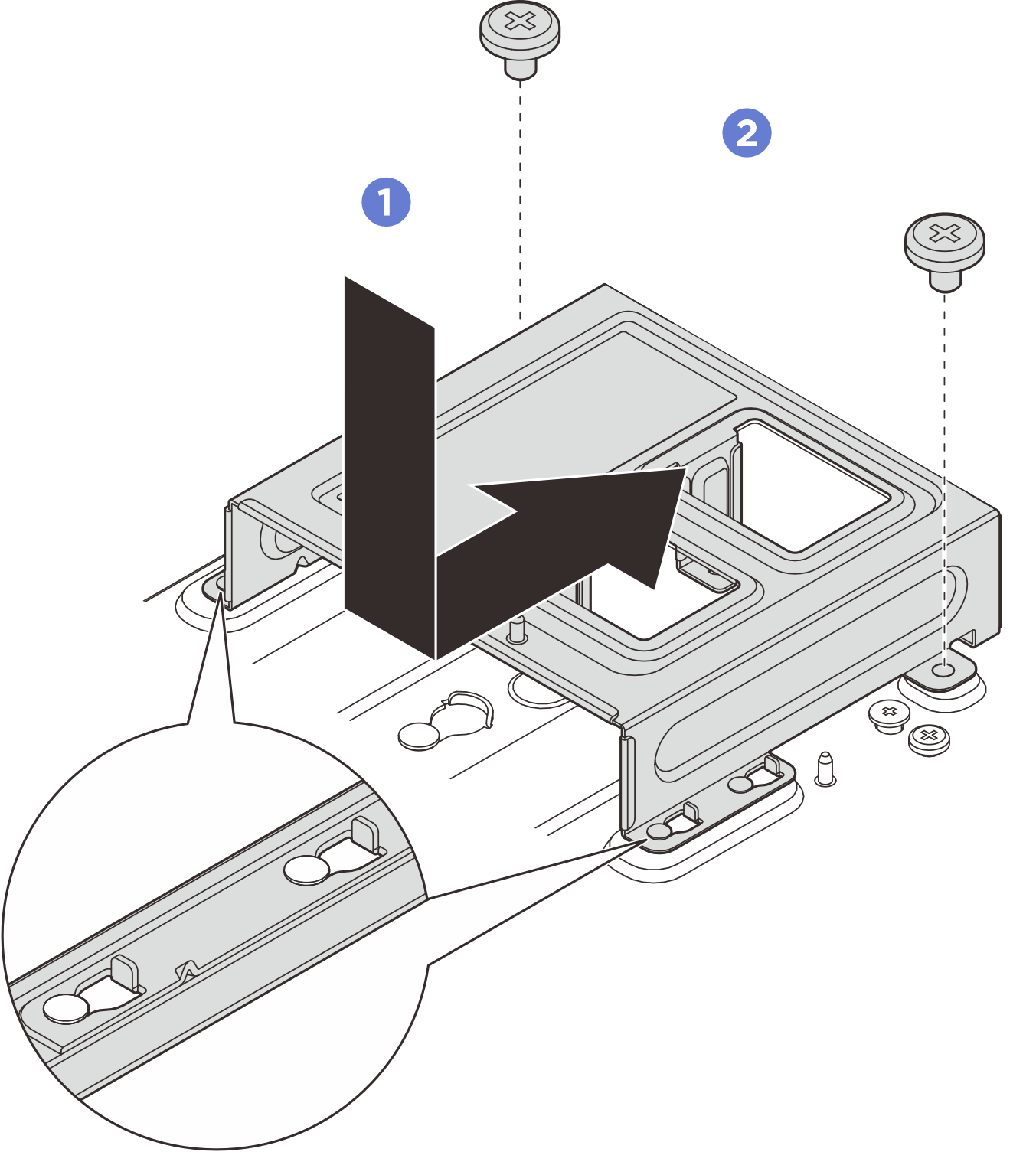

    1. 將電源整流器托架對齊節點套筒，然後輕輕滑動電源整流器托架，直到節點套筒上的導件插腳固定在鎖孔的大開口中。
    2. 鎖緊位於兩側的兩個螺絲以固定電源整流器托架。
      圖 1. 安裝電源整流器托架

  2. 安裝電源整流器。

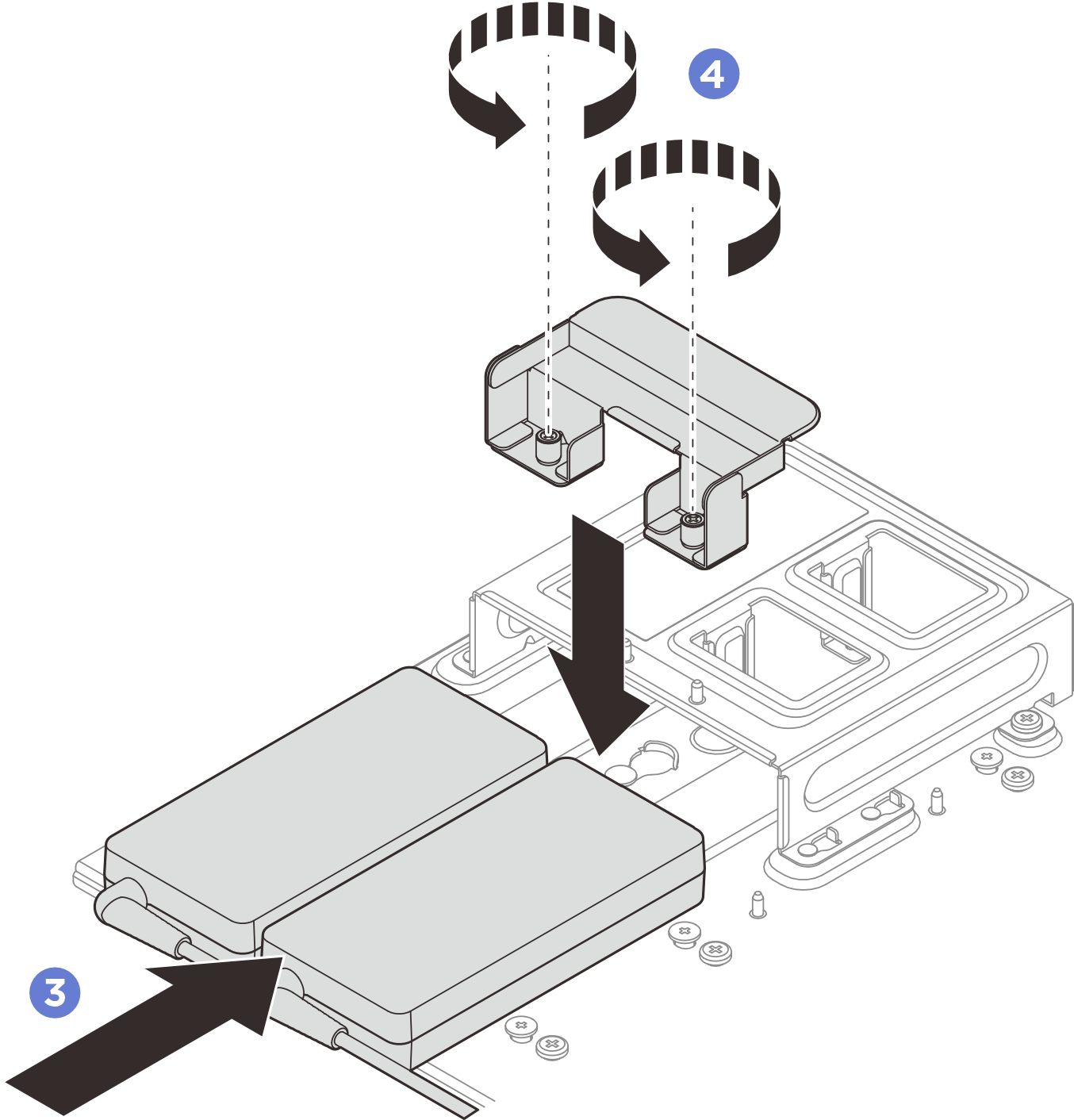

    1. 將電源整流器對齊電源整流器匣，然後將電源整流器滑入定位。
    2. 將卡榫上的兩個螺絲插槽對齊電源整流器匣，然後完全鎖緊兩個指旋螺絲以固定卡榫。
      註
      使用以下資訊尋找電源整流器插槽編號。如果只有一個電源整流器要安裝，請先將電源整流器安裝到插槽 1。
      圖 2. 電源整流器插槽編號

      1 電源整流器插槽 11 電源整流器插槽 2
      圖 3. 安裝電源整流器

  3. 將電源線連接到節點。
    1. 對齊螺絲孔並將電源線安裝到節點。
    2. 鎖緊螺絲並確保電源線已牢固鎖定。
      註
      確保將電源整流器 1 連接到電源接頭 1，將電源整流器 2 連接到電源接頭 2。
      圖 4. 連接電源線
