Instalar um adaptador de energia (montagem em trilho DIN/parede/teto)

Siga as instruções nesta seção para instalar adaptadores de energia.

Sobre esta tarefa

  • S002
    disconnect all power
    CUIDADO
    O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
  • S035
    shock hazard
    CUIDADO

    Nunca remova a tampa de uma fonte de alimentação nem qualquer peça que tenha essa etiqueta anexada. Qualquer componente que tiver esta etiqueta possui voltagem, correntes e níveis de energia perigosos. Nenhuma peça localizada no interior desses componentes pode ser consertada. Se você suspeitar de um problema com uma dessas peças, entre em contato com um técnico de serviço.

Atenção
CUIDADO

Os adaptadores de energia no nó devem ser da mesma marca, classificação de energia, voltagem ou nível de eficiência.

Nota
Com montagem em mesa/montagem na parede/montagem no teto/montagem em trilho DIN, o nó ThinkEdge SE100 aceita apenas adaptador de energia de 140 W. Para conhecer os adaptadores de energia aceitos, consulte Site do Lenovo ServerProven.
Em conformidade com o Regulamento (UE) 2019/424 da Comissão, de 1º de março de 2020, que define os requisitos de projeto ecológico para servidores e dispositivos de armazenamento de dados (lote 9 do ErP).
Fonte de alimentação externa ThinkEdge 140 W 230 V/115 V

Informações publicadas

Valor e precisão

Unidade

Nome do fabricante

Lenovo

-

Identificador do modelo

Adaptador

-

Voltagem de entrada

100-240

V

Frequência CA de entrada

50-60

Hz

Voltagem de saída

28,0

V

Corrente de saída

5,0

A

Energia de saída

140,0

W

Eficiência ativa média

  • FSP: 91,0 / 91,0
  • Delta: 92,1 / 91,6

%

Eficiência em carga baixa (10%)

  • FSP: 88,5 / 87,5
  • Delta: 77,4 / 77,4

%

Consumo de energia sem carga

  • FSP: 0,065 / 0,08
  • Delta: 0,078 / 0,047

W

  1. Se aplicável, instale o suporte do adaptador de energia.
    1. Alinhe o suporte do adaptador de energia com os pinos-guia na gaveta do nó e deslize o suporte do adaptador de energia até que os pinos-guia se encaixem na pequena abertura dos orifícios.
    2. Aperte dois parafusos para prender o suporte do adaptador de energia.

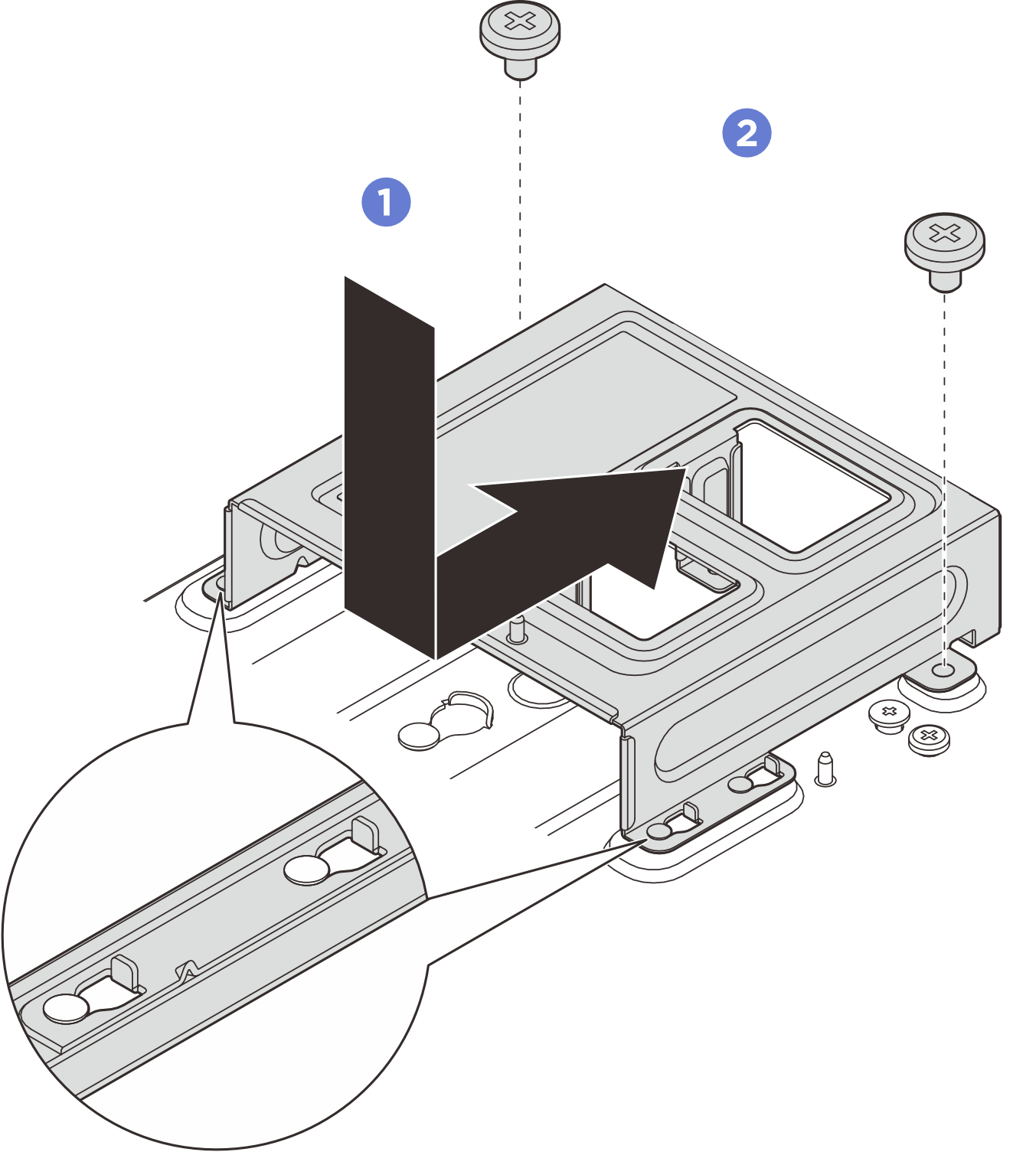

      Figura 1. Instalando o suporte do adaptador de energia

  2. Instale os adaptadores de energia.
    Nota
    Use as informações abaixo para localizar a numeração do slot do adaptador de energia. Se houver apenas um adaptador de energia a ser instalado, instale-o no slot 1.

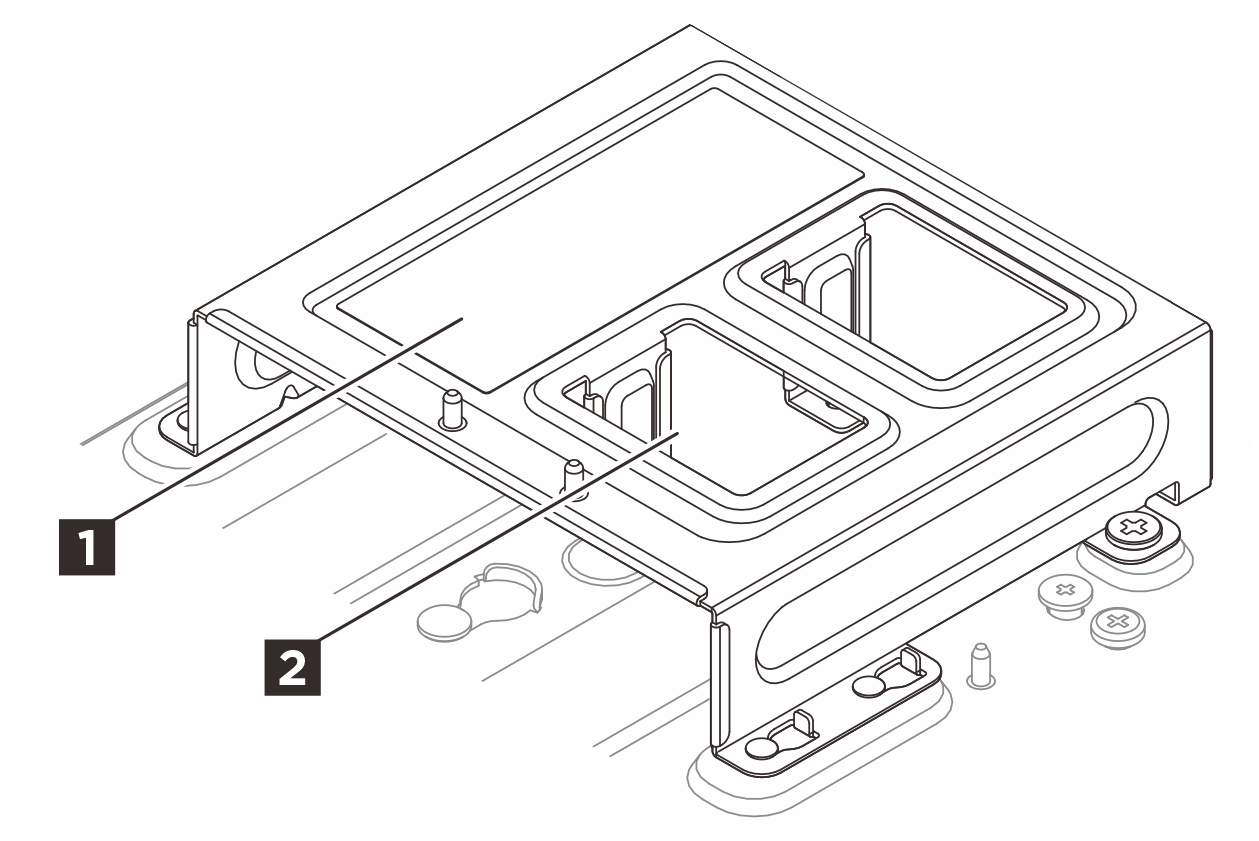

    Figura 2. Numeração do slot do adaptador de energia

    1 Slot 1 do adaptador de energia1 Slot 2 do adaptador de energia
    1. Alinhe os adaptadores de energia ao compartimento do adaptador de energia; em seguida, deslize os adaptadores de energia para o lugar.
    2. Alinhe os dois orifícios de parafuso na aba com o suporte do adaptador de energia. Em seguida, aperte totalmente os dois parafusos de aperto manual para prender a aba.

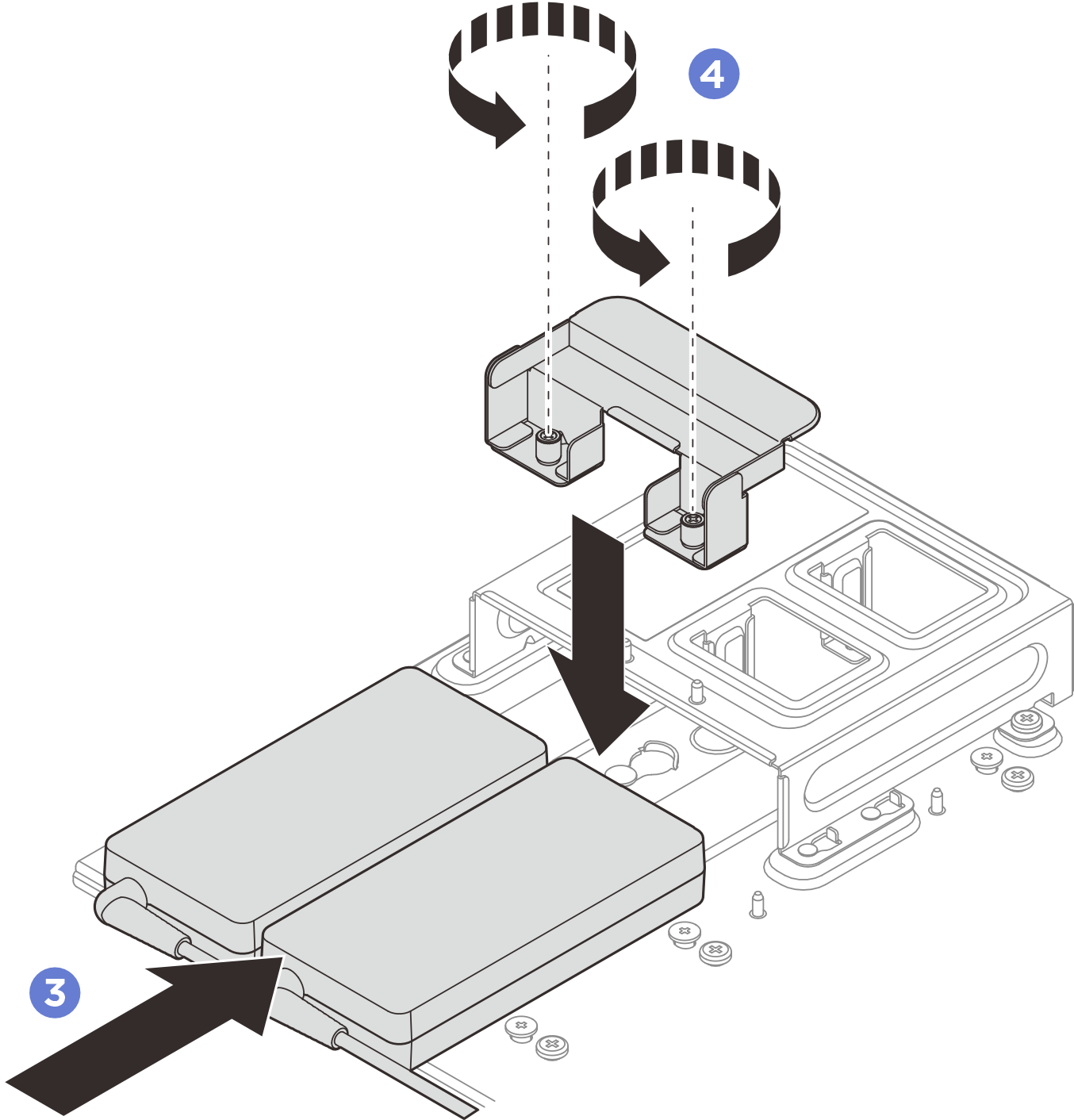

    Figura 3. Instalando o adaptador de energia

  3. Conecte o cabo de alimentação ao nó.
    1. Alinhe os furos dos parafusos e instale o cabo de alimentação no nó.
    2. Aperte o parafuso e confira se o cabo de alimentação está bem travado.
      Nota
      Conecte o adaptador de energia no slot 1 ao conector de energia 1 e conecte o adaptador de energia no slot 2 ao conector de energia 2.
      Figura 4. Conectando o cabo de alimentação

Vídeo de demonstração

Assista ao procedimento no YouTube
