전원 어댑터 설치(벽/천장/DIN 레일 마운트)

이 섹션의 지침에 따라 전원 어댑터를 설치하십시오.

이 작업 정보

  • S002
    disconnect all power
    경고
    장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.
  • S035
    shock hazard
    경고

    전원 공급 장치의 덮개나 이 레이블이 부착된 부품을 분해하지 마십시오. 이 레이블이 부착된 구성 요소의 내부에는 위험한 전압, 전류 및 에너지가 흐르고 있습니다. 이러한 구성 요소의 내부에는 사용자가 수리할 수 있는 부품이 없습니다. 위와 같은 레이블이 부착된 부품의 고장이 의심스러운 경우, 서비스 기술자에게 문의하십시오.

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.

경고

노드에 대한 전원 어댑터는 브랜드, 전력 등급, 전력량 또는 효율 수준이 동일해야 합니다.

서버 및 데이터 스토리지 제품(ErP lot 9)에 대한 에코디자인 요구 사항을 정립하는 2020년 3월 1일 위원회 규정(EU) 2019/424에 따라 요구됩니다.
ThinkEdge 140W 230V/115V 외부 전원 공급 장치

정보 공개

값 및 정밀도

단위

제조업체 이름

Lenovo

-

모델 식별자

어댑터

-

입력 전압

100-240

V

입력 AC 주파수

50-60

Hz

출력 전압

28.0

V

출력 전류

5.0

A

출력 전원

140.0

W

평균 활성 효율

  • FSP: 91.0 / 91.0
  • Delta: 92.1 / 91.6

%

저부하 효율(10%)

  • FSP: 88.5 / 87.5
  • Delta: 77.4 / 77.4

%

무부하 전원 소모량

  • FSP: 0.065 / 0.08
  • Delta: 0.078 / 0.047

W

  1. 해당하는 경우 전원 어댑터 케이지를 설치하십시오.
    1. 전원 어댑터 브래킷을 노드 슬리브에 정렬시키고 노드 슬리브의 가이드 핀이 큰 열쇠 구멍에 장착될 때까지 전원 어댑터 브래킷을 살짝 밀어주십시오.
    2. 양쪽에 있는 나사 2개를 조여 전원 어댑터 브래킷을 고정합니다.

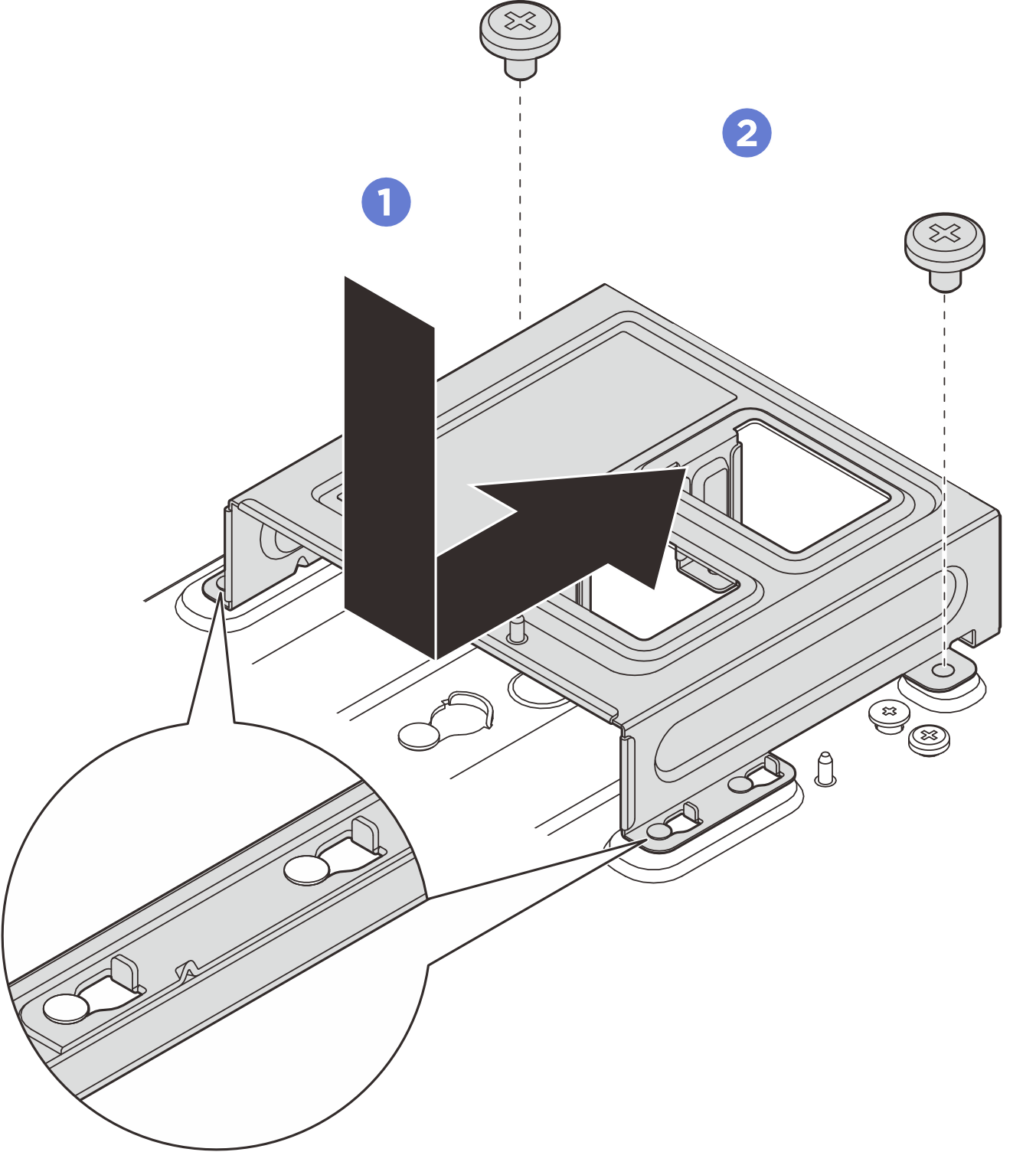

      그림 1. 전원 어댑터 브래킷 설치

  2. 전원 어댑터를 설치하십시오.
    1. 전원 어댑터를 전원 어댑터 케이지에 맞춘 다음, 전원 어댑터를 제자리에 밀어 넣으십시오.
    2. 탭의 나사 슬롯 2개를 전원 어댑터 케이지에 정렬시킨 다음, 나비 나사 2개를 완전히 조여 탭을 고정하십시오.
      주
      아래 정보를 사용하여 전원 어댑터 슬롯 번호 지정을 찾으십시오. 설치할 전원 어댑터가 하나만 있는 경우 먼저 전원 어댑터를 슬롯 1에 설치하십시오.

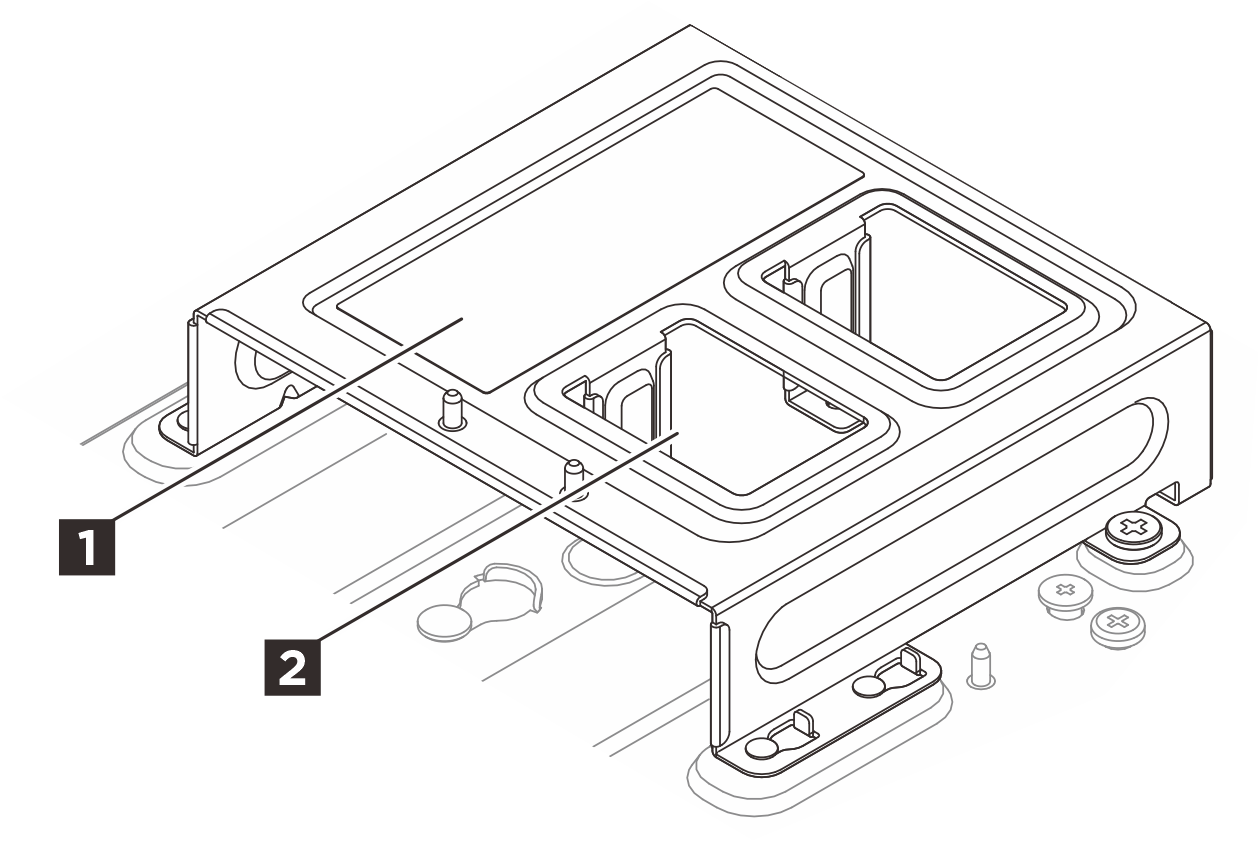

      그림 2. 전원 어댑터 슬롯 번호 지정

      1 전원 어댑터 슬롯 11 전원 어댑터 슬롯 2

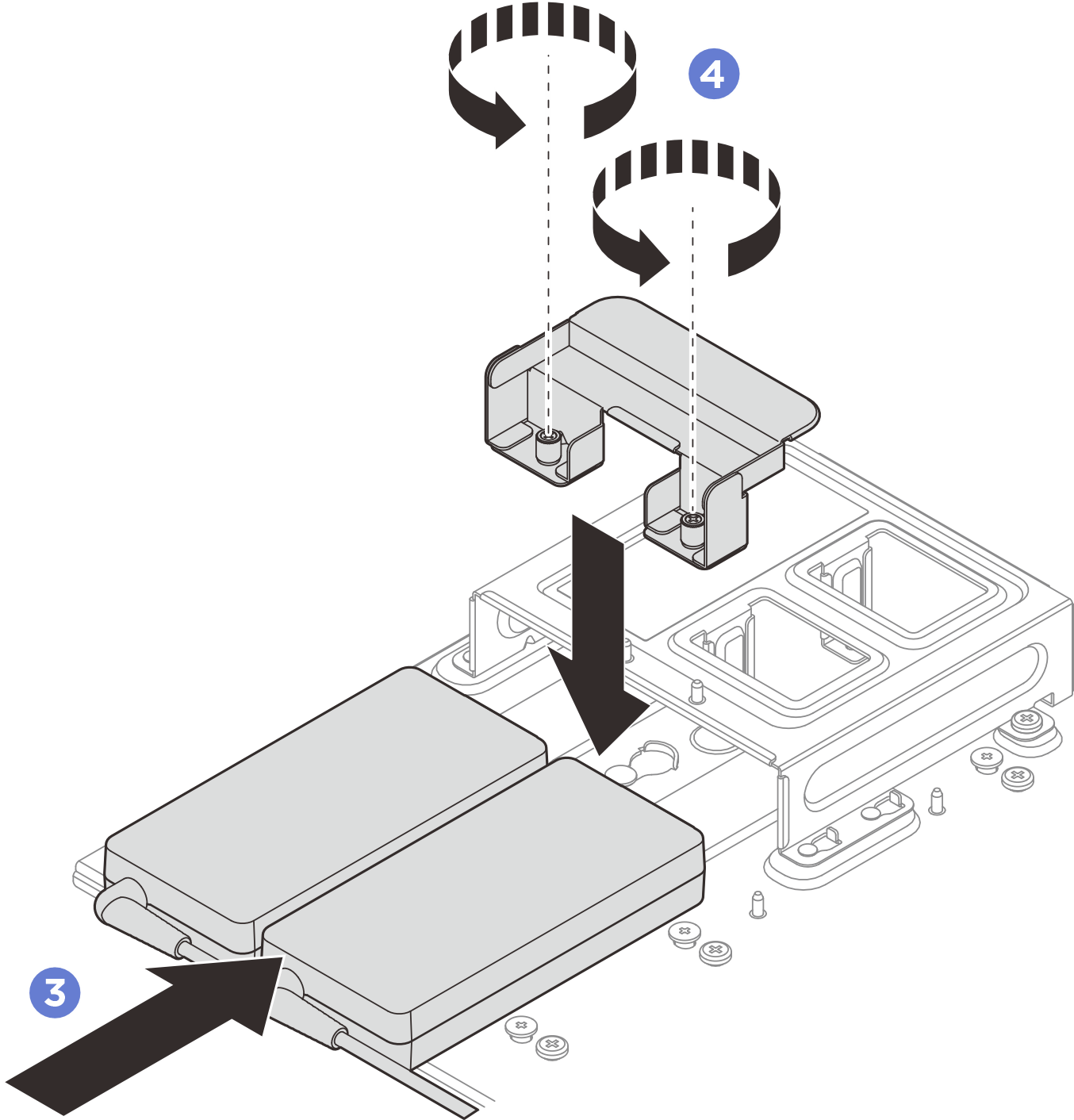

      그림 3. 전원 어댑터 설치

  3. 노드에 전원 케이블을 연결합니다.
    1. 나사 구멍을 맞추고 노드에 전원 케이블을 설치합니다.
    2. 나사를 조이고 전원 케이블이 단단히 잠겨 있는지 확인합니다.
      주
      전원 어댑터 1은 전원 커넥터 1에, 전원 어댑터 2는 전원 커넥터 2에 연결해야 합니다.
      그림 4. 전원 케이블 연결
