Netzteil installieren (Wand-/Decken-/DIN-Schienenmontage)

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Netzteil oder mehrere Netzteile zu installieren.

Zu dieser Aufgabe

S002

VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
S035

VORSICHT
Die Abdeckung des Netzteils oder einer Komponente, die mit diesem Etikett versehen ist, darf niemals entfernt werden. In Komponenten, die dieses Etikett aufweisen, treten gefährliche Spannungen und Energien auf. Diese Komponenten enthalten keine Teile, die gewartet werden müssen. Besteht der Verdacht eines Fehlers an einem dieser Teile, ist ein Kundendiensttechniker zu verständigen.

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

VORSICHT

Netzteile im Knoten müssen dieselbe Marke, Nennleistung, Wattleistung oder Effizienzstufe aufweisen.

Anmerkung

Bei Tischbetrieb/Wandhalterung/Deckenhalterung/DIN-Schienenmontage unterstützt der ThinkEdge SE100 Knoten nur ein Netzteil mit 140 W. Informationen zu unterstützten Netzteilen finden Sie unter Lenovo ServerProven-Website.

Gemäß der VERORDNUNG (EU) 2019/424 DER KOMMISSION vom 1. März 2020 zur Festlegung von Ökodesign-Anforderungen an Server und Speicherprodukte (ErP-Lot 9).

ThinkEdge externes Netzteil mit 140 W 230 V/115 V
Veröffentlichte Angaben	Wert und Genauigkeit	Einheit
Name des Herstellers	Lenovo	-
Modellkennung	Adapter	-
Eingangsspannung	100-240	V
Eingangswechselstromfrequenz	50-60	Hz
Ausgangsspannung	28,0	V
Ausgangsstrom	5,0	A
Ausgangsleistung	140,0	W
Durchschnittliche Effizienz im Betrieb	FSP: 91,0 / 91,0 Delta: 92,1 / 91,6	%
Effizienz bei geringer Last (10 %)	FSP: 88,5 / 87,5 Delta: 77,4 / 77,4	%
Leistungsaufnahme bei Nulllast	FSP: 0,065 / 0,08 Delta: 0,078 / 0,047	W

Installieren Sie gegebenenfalls die Netzteilhalterung.
1. Richten Sie die Netzteilhalterung an den Führungsstiften der Knotenhülse aus und schieben Sie anschließend die Netzteilhalterung soweit, bis die Führungsstifte in den kleinen Öffnungen der schlüssellochförmigen Bohrungen sitzen.
2. Ziehen Sie die zwei Schrauben an, um die Netzteilhalterung zu befestigen.

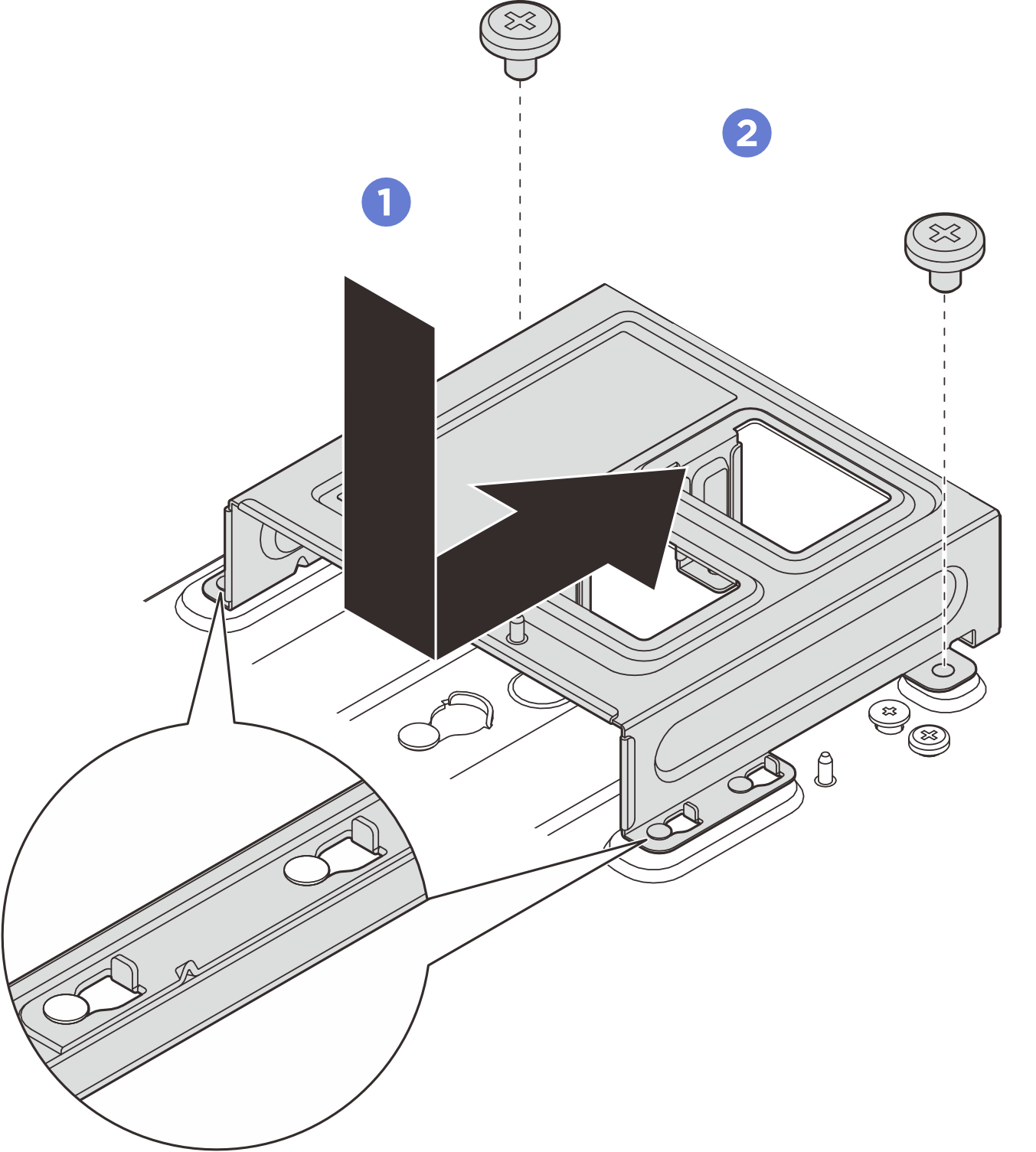

  Abbildung 1. Installieren der Netzteilhalterung
Installieren Sie die Netzteile.
Anmerkung
Mithilfe der folgenden Informationen können Sie die Nummerierung der Netzteilsteckplätze ermitteln. Wenn nur ein Netzteil installiert werden soll, installieren Sie es in Steckplatz 1.

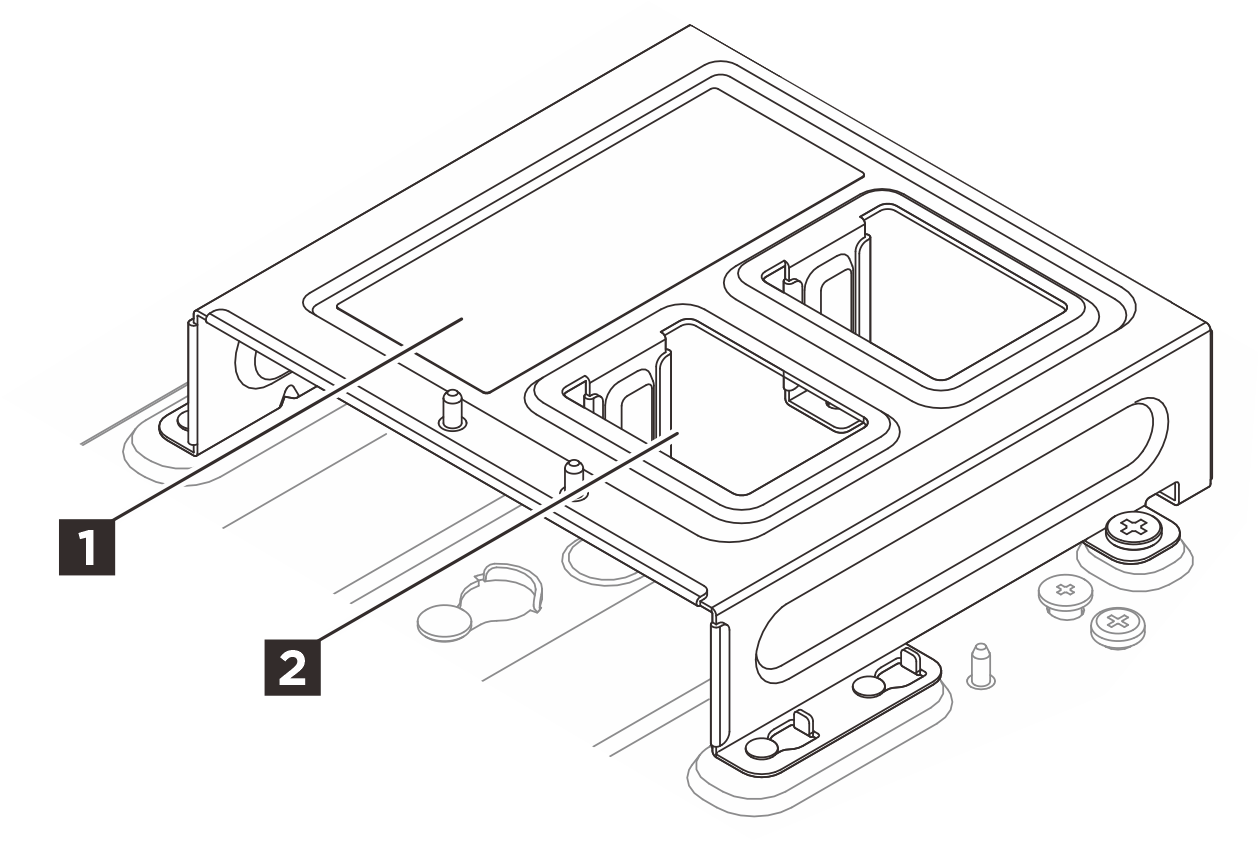

Abbildung 2. Nummerierung der Netzteilsteckplätze

1 Netzteilsteckplatz 1 1 Netzteilsteckplatz 2
1. Richten Sie die Netzteile am Netzteilrahmen aus und schieben Sie die Netzteile dann in Position.
2. Richten Sie die beiden Schraubenlöcher an der Lasche der Netzteilhalterung aus. Ziehen Sie dann die beiden Rändelschrauben vollständig an, um die Lasche zu befestigen.

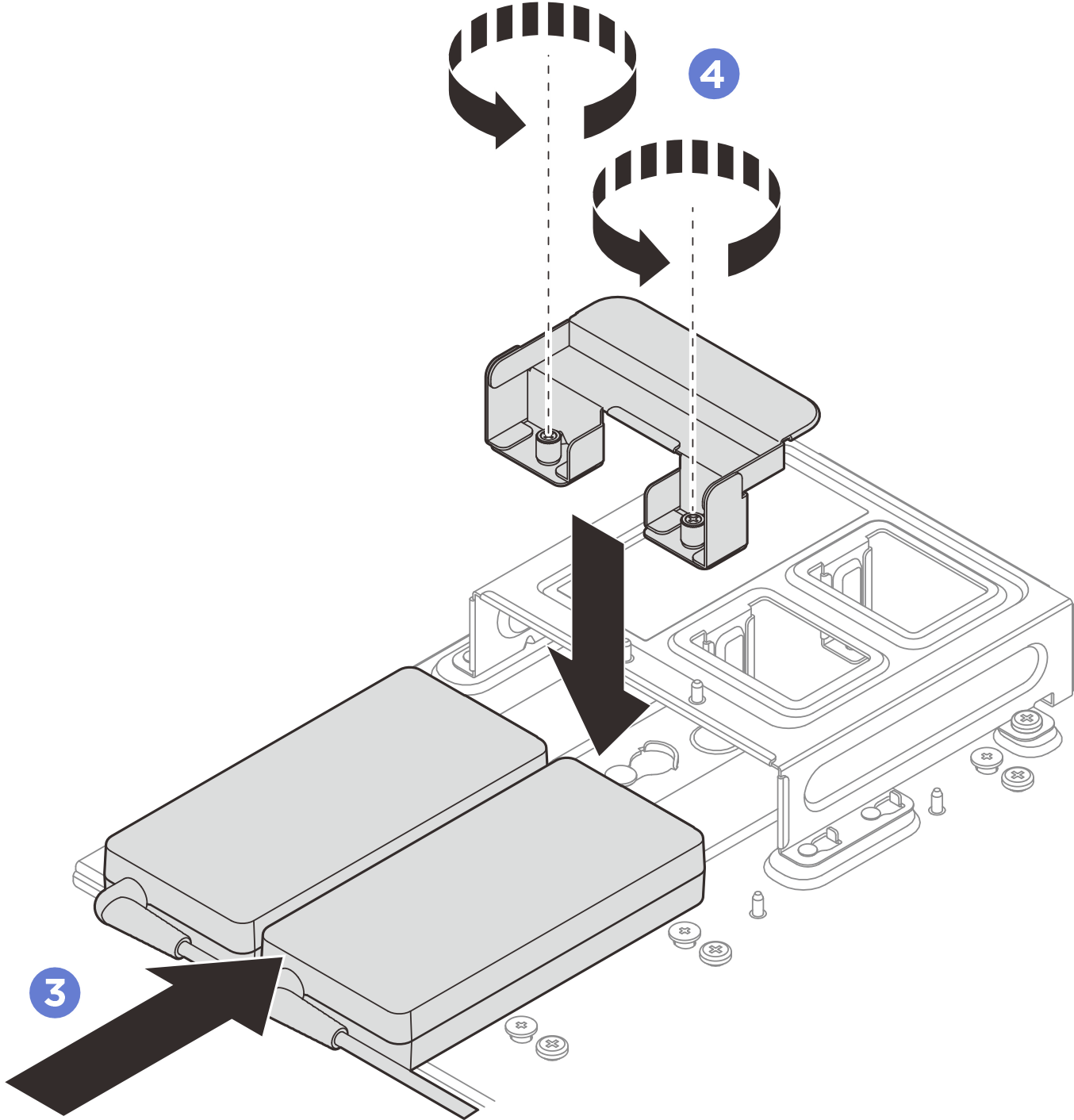

Abbildung 3. Installieren des Netzteils
Schließen Sie das Netzkabel an den Knoten an.
1. Richten Sie die Schraubenlöcher aus und bringen Sie das Netzkabel am Knoten an.
2. Ziehen Sie die Schraube fest und stellen Sie sicher, dass das Netzkabel sicher befestigt ist.
  Anmerkung
  Stellen Sie sicher, dass Sie das Netzteil in Steckplatz 1 mit dem Netzteilanschluss 1 und das Netzteil in Steckplatz 2 mit dem Netzteilanschluss 2 verbinden.
  Abbildung 4. Anschließen des Netzkabels
