Installazione dell'adattatore di alimentazione (montaggio a parete/soffitto/su guida DIN)
Seguire le istruzioni riportate in questa sezione per installare gli adattatori di alimentazione.
Informazioni su questa attività
- S002
AvvertenzaIl pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione. - S035
AvvertenzaNon rimuovere mai il coperchio da un alimentatore o qualsiasi parte su cui sia applicata questa etichetta. All'interno dei componenti su cui è apposta questa etichetta, sono presenti livelli pericolosi di tensione, corrente ed energia. Questi componenti non contengono parti da sottoporre a manutenzione. Se si sospetta la presenza di un problema in una di queste parti, rivolgersi a un tecnico dell'assistenza.
Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.
Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuovere il componente dall'involucro e posizionarlo su una superficie antistatica.
Gli adattatori di alimentazione del nodo devono avere lo stesso marchio, la stessa classificazione energetica, lo stesso wattaggio o lo stesso livello di efficienza.
| Alimentatore esterno ThinkEdge da 140 W 230 V/115 V | ||
|---|---|---|
Informazioni pubblicate | Valore e precisione | Unità |
Nome del produttore | Lenovo | - |
Identificativo del modello | Adattatore | - |
Tensione di ingresso | 100-240 | V |
Frequenza CA di ingresso | 50-60 | Hz |
Tensione di uscita | 28,0 | V |
Corrente di uscita | 5,0 | A |
Potenza di uscita | 140,0 | W |
Efficienza attiva media |
| % |
Efficienza a basso carico (10%) |
| % |
Consumo energetico senza carico |
| W |
- Se applicabile, installare il telaio dell'adattatore di alimentazione.
Allineare la staffa dell'adattatore di alimentazione al supporto del nodo, quindi farla scorrere leggermente finché i piedini della guida sul supporto del nodo non risultano inseriti nei fori.

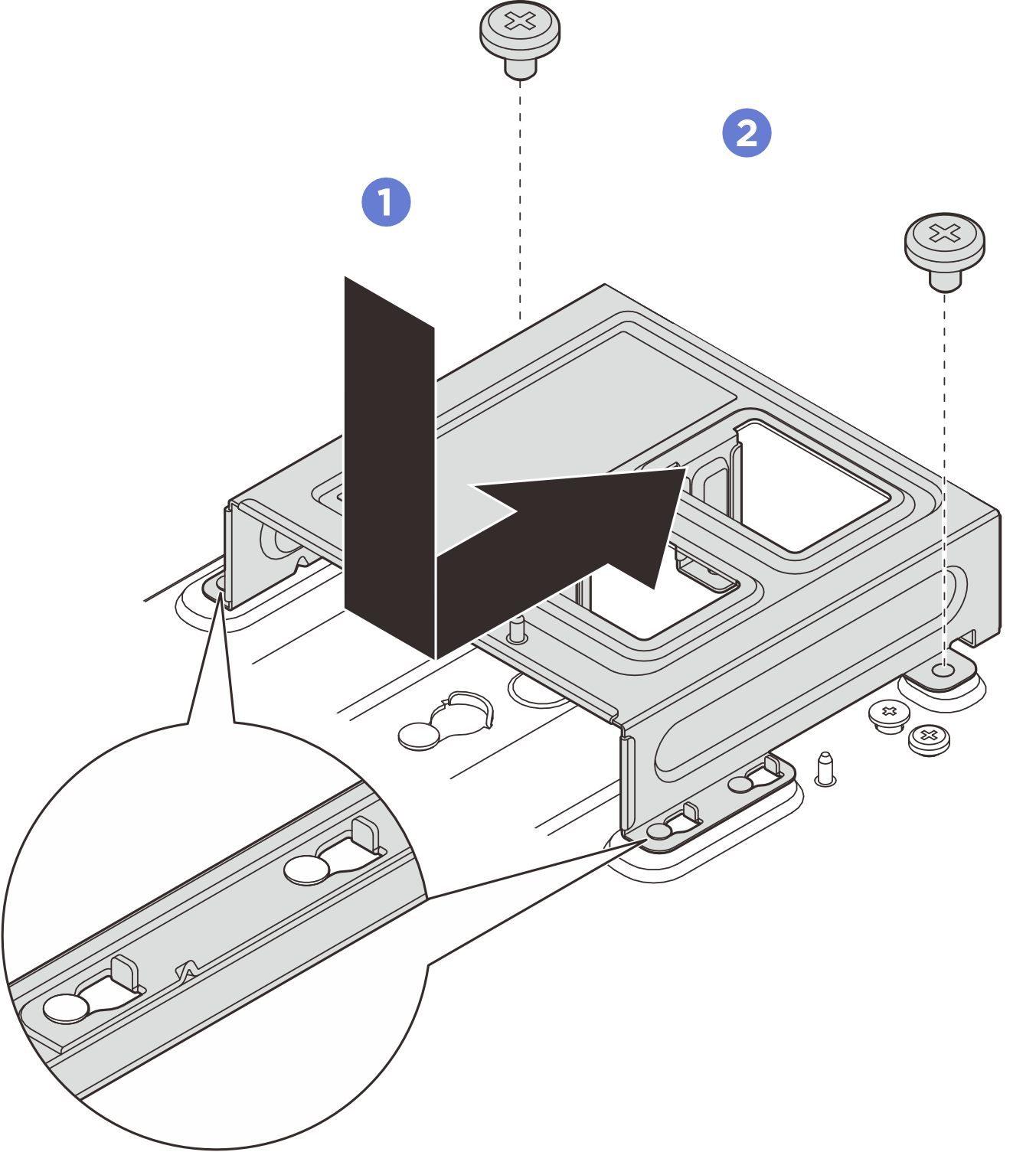

Serrare le due viti poste su entrambi i lati per fissare la staffa dell'adattatore di alimentazione.Figura 1. Installazione della staffa dell'adattatore di alimentazione
- Installare l'adattatore di alimentazione.
Allineare gli adattatori di alimentazione al rispettivo telaio, quindi farli scorrere in posizione.

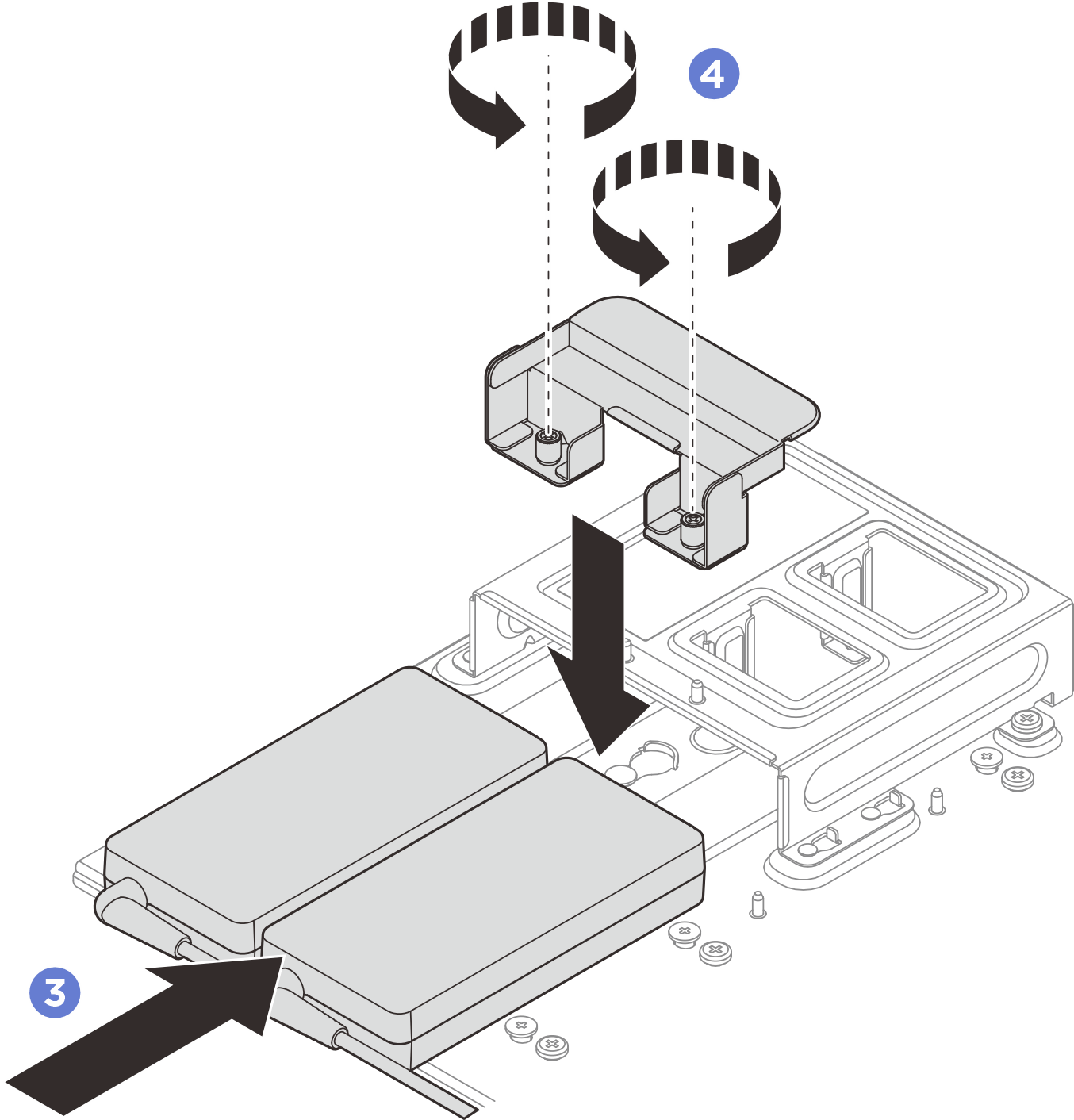

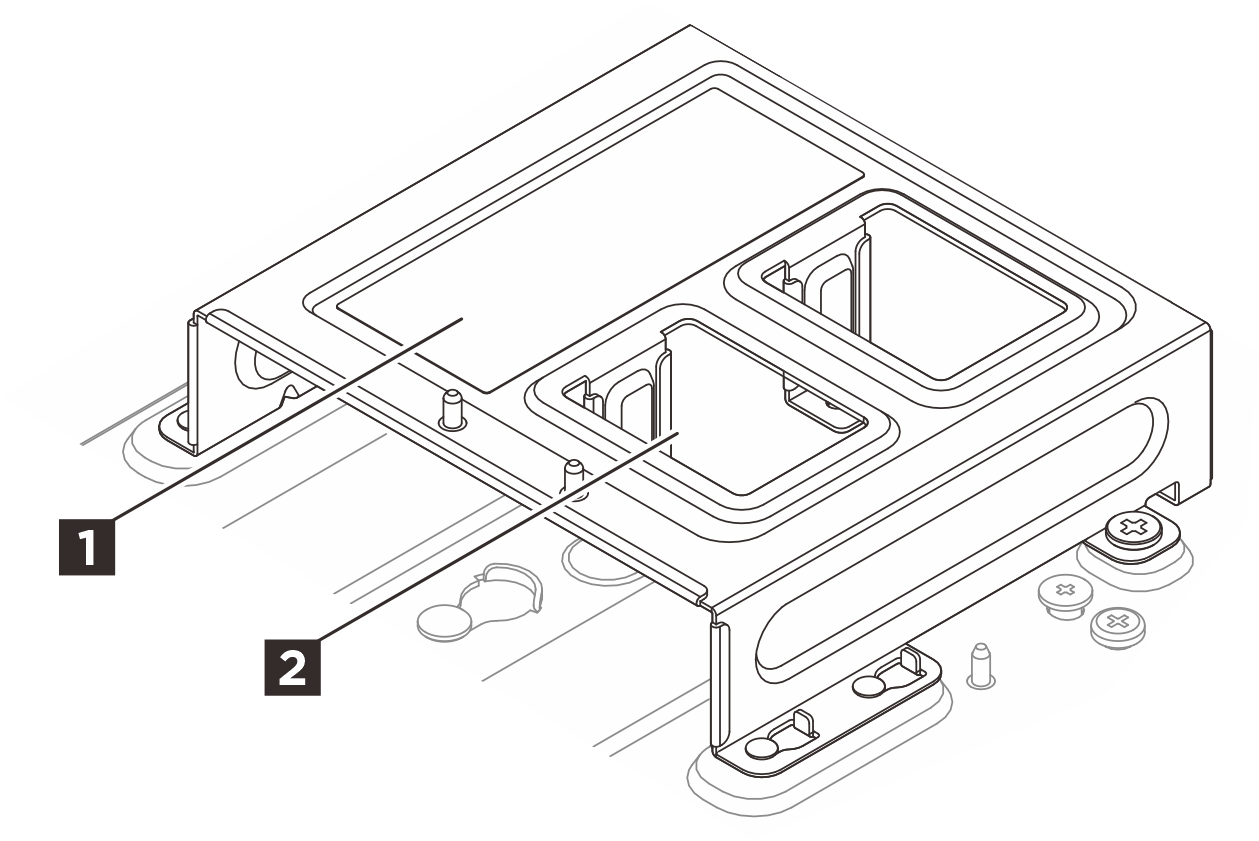

Allineare i due slot delle viti sulla linguetta al telaio dell'adattatore di alimentazione, quindi serrare le due viti zigrinate per fissare la linguetta.NotaUtilizzare le informazioni riportate di seguito per individuare la numerazione degli slot degli adattatori di alimentazione. Se è necessario installare un solo adattatore di alimentazione, installare prima l'adattatore di alimentazione nello slot 1.Figura 2. Numerazione degli slot dell'adattatore di alimentazione
1 Slot dell'adattatore di alimentazione 1 1 Slot dell'adattatore di alimentazione 2 Figura 3. Installazione dell'adattatore di alimentazione
- Collegare il cavo di alimentazione al nodo.
- Allineare i fori per viti e installare il cavo di alimentazione sul nodo.
- Serrare la vite e assicurarsi che il cavo di alimentazione sia bloccato saldamente in posizione.NotaAssicurarsi di collegare l'adattatore di alimentazione 1 al connettore di alimentazione 1 e l'adattatore di alimentazione 2 al connettore di alimentazione 2.Figura 4. Collegamento del cavo di alimentazione
