Installazione dell'adattatore di alimentazione (montaggio sul rack)

Seguire le istruzioni riportate in questa sezione per installare un adattatore di alimentazione nell'enclosure.

Informazioni su questa attività

S002
disconnect all power
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.

Avvertenza

Gli adattatori di alimentazione del nodo devono avere lo stesso marchio, la stessa classificazione energetica, lo stesso wattaggio o lo stesso livello di efficienza.

Nota
  • A seconda del modello, l'enclosure potrebbe avere un aspetto leggermente diverso dalle figure riportate in questa sezione.
  • ThinkEdge SE100 Enclosure 1U2N e 1U3N supporta solo gli adattatori di alimentazione da 300 W. Per gli adattatori di alimentazione supportati, vedere Sito Web Lenovo ServerProven.
Come previsto dal REGOLAMENTO DELLA COMMISSIONE (EU) 2019/424 del 1° marzo 2020 che stabilisce i requisiti per la progettazione ecocompatibile di server e prodotti di storage dei dati (ErP Lot 9).
Alimentatore esterno ThinkEdge da 300 W 230 V/115 V

Informazioni pubblicate

Valore e precisione

Unità

Nome del produttore

Lenovo

-

Identificativo del modello

Adattatore

-

Tensione di ingresso

100-240

V

Frequenza CA di ingresso

50-60

Hz

Tensione di uscita

28.0

V

Corrente di uscita

  • 3 porte: 3,57
  • 2 porte: 5,0

A

Potenza di uscita

  • 3 porte: 300,0
  • 2 porte: 280,0

W

Efficienza attiva media

  • FSP:
    • 3 porte: 90,0 / 91,0
    • 2 porte: 88,5 / 89,5
  • Delta:
    • 3 porte: 91,5 / 90,7
    • 2 porte: 91,8 / 91,1

%

Efficienza a basso carico (10%)

  • FSP:
    • 3 porte: 78,0 / 80,0
    • 2 porte: 77,0 / 79,0
  • Delta:
    • 3 porte: 78,9 / 78,3
    • 2 porte: 80,9 / 81,6

%

Consumo energetico senza carico

  • FSP: 0,20 / 0,28
  • Delta: 0,25 / 0,16

W

Procedura

  1. Effettuare i preparativi per questa attività.
    1. Rimuovere il coperchio centrale.

      Rimozione del coperchio superiore centrale dall'enclosure 1U2N

      • Allentare le sei viti prigioniere sul coperchio superiore centrale.
      • Sollevare il coperchio superiore centrale dall'enclosure e collocarlo su una superficie piana e pulita.
      Figura 1. Rimozione del coperchio superiore centrale dell'enclosure 1U2N

      Rimozione del coperchio superiore centrale dell'enclosure 1U3N

      • Allentare le otto viti prigioniere sul coperchio superiore centrale.
      • Sollevare il coperchio superiore centrale dall'enclosure e collocarlo su una superficie piana e pulita.
      Figura 2. Rimozione del coperchio superiore centrale dell'enclosure 1U3N

    2. Rimuovere il coperchio posteriore.
      1. Allentare le sei viti prigioniere sul pannello superiore posteriore.
      2. Sollevare il coperchio superiore posteriore dall'enclosure e collocarlo su una superficie piana e pulita.


    3. Rimuovere il deflettore d'aria. Afferrare il deflettore d'aria dai punti di contatto blu e sollevarlo con cautela per estrarlo dall'enclosure.
      Figura 3. Rimozione del deflettore d'aria dall'enclosure 1U2N

      Figura 4. Rimozione del deflettore d'aria dall'enclosure 1U3N

    4. Rimuovere la barra trasversale.
      1. Allentare le due viti prigioniere che fissano la barra trasversale.
      2. Afferrare la barra trasversale e rimuoverla dall'enclosure.
      Figura 5. Rimozione della barra trasversale

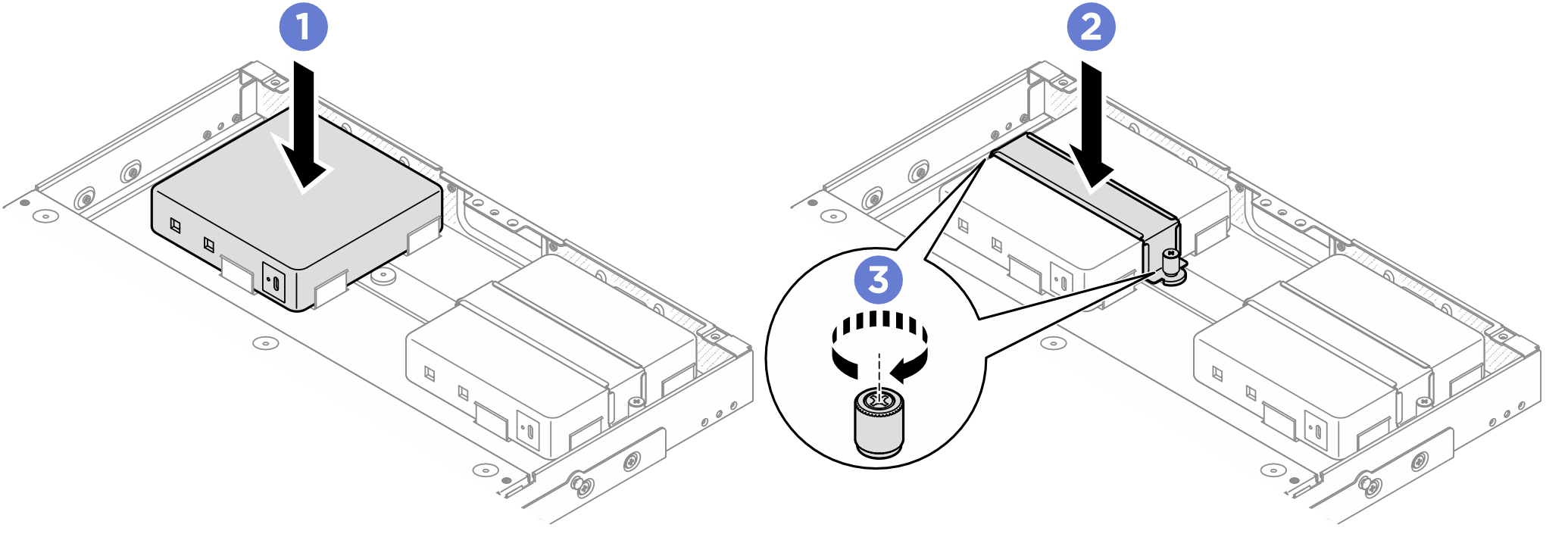

  2. Installare l'adattatore di alimentazione.
    1. Installare l'adattatore di alimentazione nell'enclosure.
    2. Abbassare la staffa dell'adattatore di alimentazione sulla parte superiore dell'adattatore di alimentazione.
    3. Stringere le due viti prigioniere su entrambi i lati della staffa dell'adattatore di alimentazione per fissare l'adattatore di alimentazione.
      Figura 6. Installazione dell'adattatore di alimentazione

  3. Collegare il cavo di alimentazione al nodo.
    1. Allineare i fori per viti e installare il cavo di alimentazione sul nodo.
    2. Serrare la vite e assicurarsi che il cavo di alimentazione sia bloccato saldamente in posizione.
      Nota
      Per collegare l'adattatore di alimentazione al nodo, l'enclosure 1U2N necessita di due cavi di alimentazione di uscita USB-C per un adattatore di alimentazione, mentre l'enclosure 1U3N necessita di tre cavi di alimentazione di uscita USB-C per un adattatore di alimentazione. Collegare il cavo di alimentazione aggiuntivo all'adattatore di alimentazione installato in un enclosure 1U3N. Per ulteriori dettagli sull'instradamento dei cavi, vedere Guida all'instradamento dei cavi interni dell'enclosure ThinkEdge SE100.
      Figura 7. Installazione del cavo di alimentazione

Dopo aver terminato

  1. Installare il deflettore d'aria. Allineare il deflettore d'aria al piedino della guida sull'enclosure, quindi abbassarlo finché non risulta nella posizione corretta.
    Figura 8. Installazione del deflettore d'aria sull'enclosure 1U2N

    Figura 9. Installazione del deflettore d'aria sull'enclosure 1U3N

  2. Installare il coperchio superiore centrale.

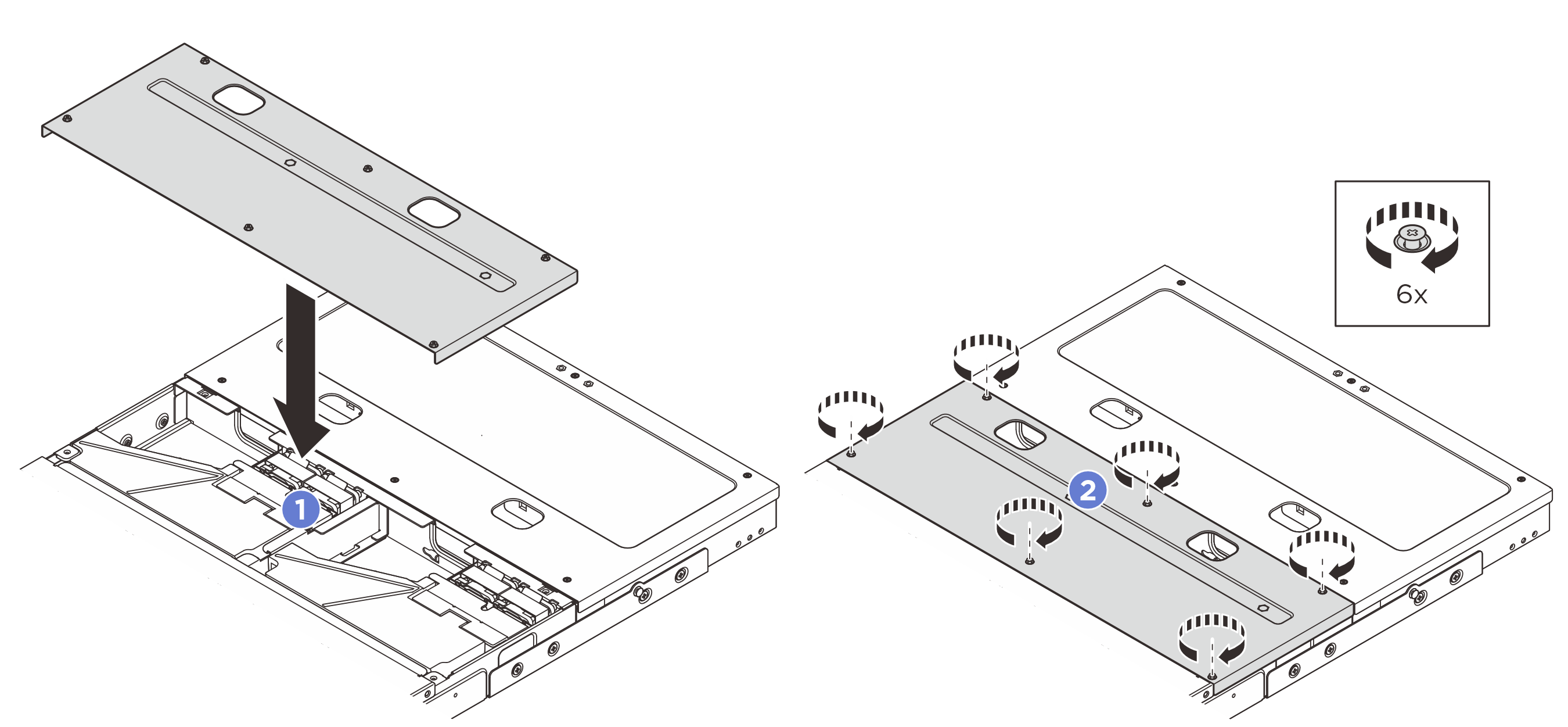

    • Installazione del coperchio superiore centrale dell'enclosure 1U2N

      1. Posizionare il coperchio superiore centrale sulla parte superiore dell'enclosure con entrambi i lati allineati.
      2. Serrare le sei viti prigioniere per fissare il coperchio superiore centrale.
      Figura 10. Installazione del coperchio superiore centrale dell'enclosure 1U2N

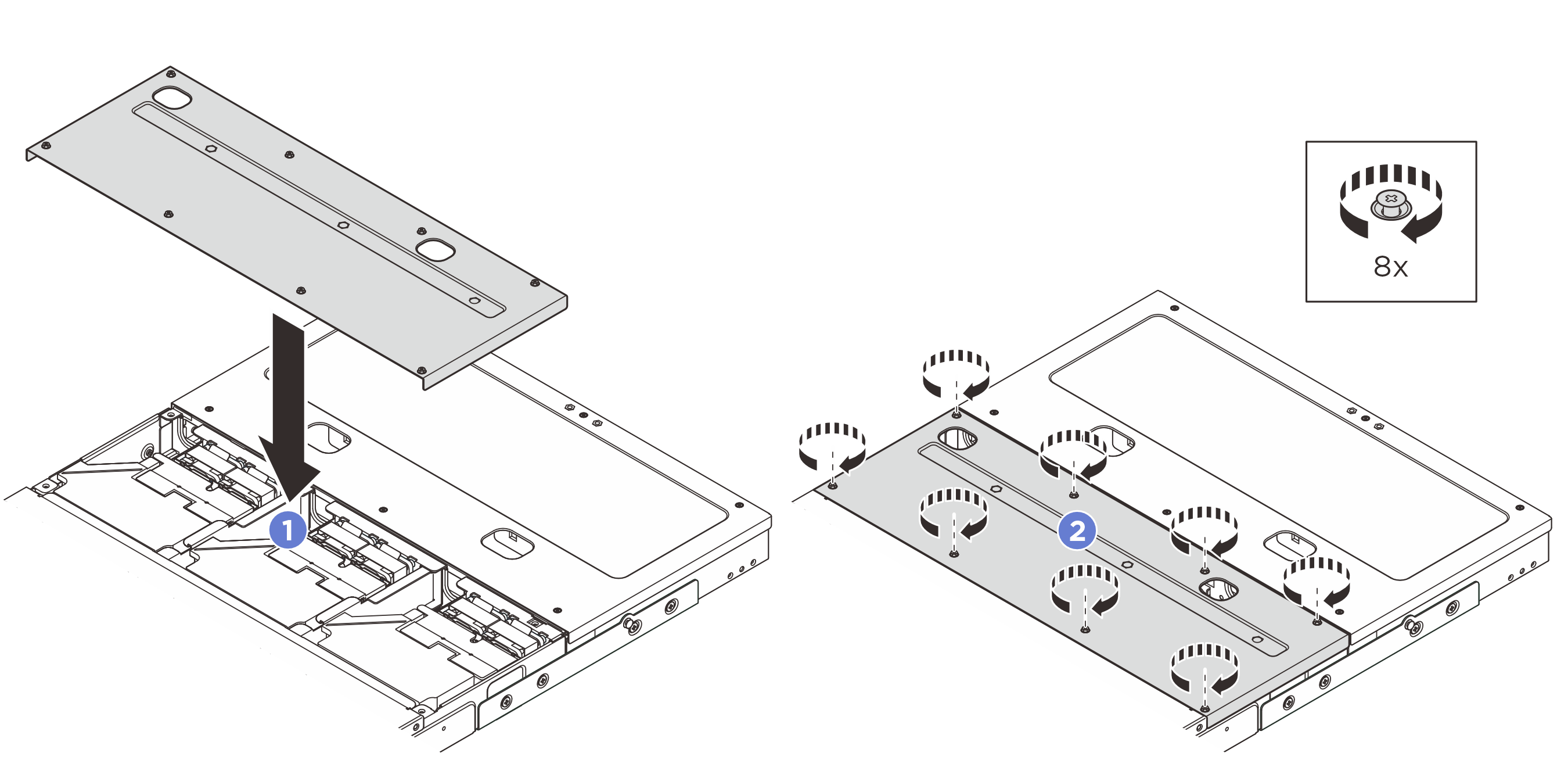

    • Installazione del coperchio superiore centrale dell'enclosure 1U3N

      1. Posizionare il coperchio superiore centrale sulla parte superiore dell'enclosure con entrambi i lati allineati.
      2. Serrare le otto viti prigioniere per fissare il coperchio superiore centrale.
      Figura 11. Installazione del coperchio superiore centrale dell'enclosure 1U3N

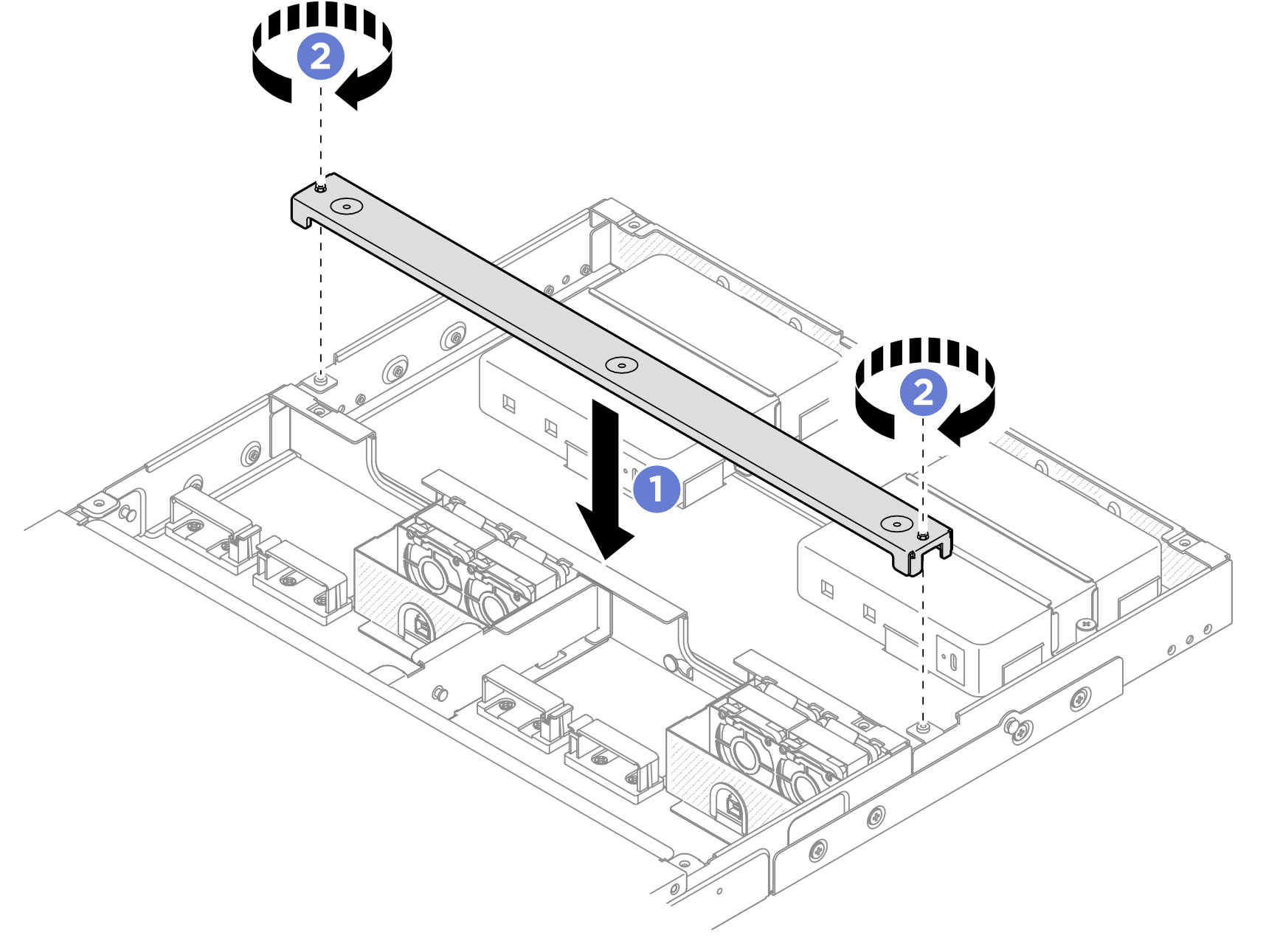

  3. Installare la barra trasversale.
    1. Allineare la barra trasversale con i fori per viti sull'enclosure. Abbassare quindi la barra trasversale sull'enclosure. Assicurarsi che tutti i cavi siano instradati correttamente sotto la barra trasversale.
    2. Serrare le due viti prigioniere per fissare la barra trasversale.
    Figura 12. Installazione della barra trasversale

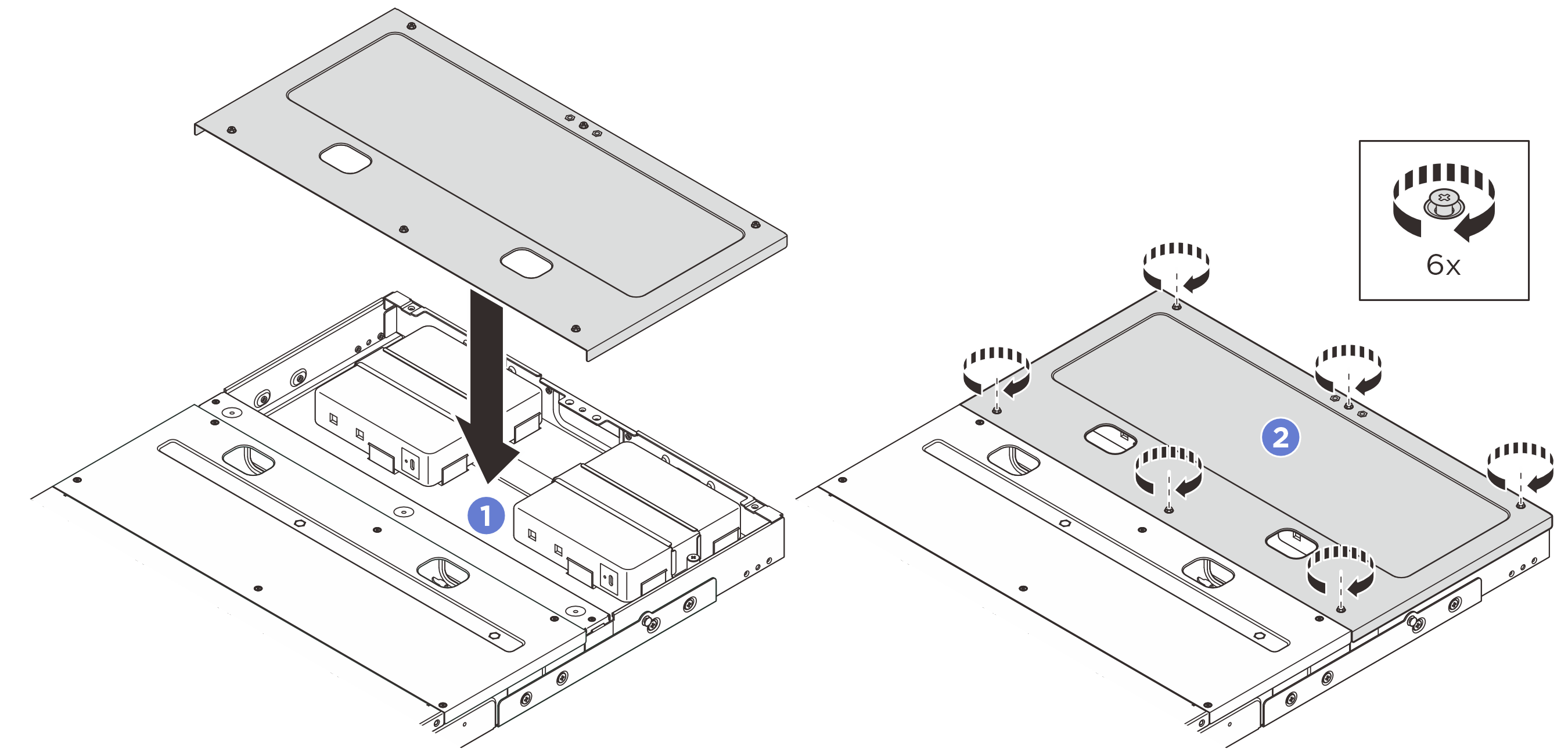

  4. Installare il coperchio superiore posteriore.
    1. Posizionare il coperchio superiore posteriore sulla parte superiore dell'enclosure con entrambi i lati allineati.
    2. Serrare le sei viti prigioniere per fissare il coperchio superiore posteriore.
    Figura 13. Installazione del coperchio superiore posteriore

  5. Reinstallare l'enclosure nel rack. Vedere Installazione di un nodo nel rack.

Video dimostrativo

Guardare la procedura su YouTube
