Rimozione dell'adattatore di alimentazione (montaggio a parete/soffitto/su guida DIN)

Seguire le istruzioni riportate in questa sezione per rimuovere gli adattatori di alimentazione.

Informazioni su questa attività

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

S035

Avvertenza

Non rimuovere mai il coperchio da un alimentatore o qualsiasi parte su cui sia applicata questa etichetta. All'interno dei componenti su cui è apposta questa etichetta, sono presenti livelli pericolosi di tensione, corrente ed energia. Questi componenti non contengono parti da sottoporre a manutenzione. Se si sospetta la presenza di un problema in una di queste parti, rivolgersi a un tecnico dell'assistenza.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

Procedura

1. Rimuovere il cavo di alimentazione.
   1. Utilizzare un cacciavite a testa piatta per allentare la vite che blocca il cavo di alimentazione.
   2. Sganciare il cavo di alimentazione dal nodo.
      Figura 1. Rimozione del cavo di alimentazione


2. Rimuovere l'adattatore di alimentazione.
   1. Allentare le due viti zigrinate, quindi sollevare la staffa dell'adattatore di alimentazione per rimuoverla dal telaio dell'adattatore di alimentazione.
   2. Estrarre l'adattatore di alimentazione dal relativo telaio.
      Nota

      Utilizzare le informazioni riportate di seguito per individuare la numerazione degli slot degli adattatori di alimentazione.

      Figura 2. Numerazione degli slot dell'adattatore di alimentazione



      1 Slot dell'adattatore di alimentazione 1

      1 Slot dell'adattatore di alimentazione 2

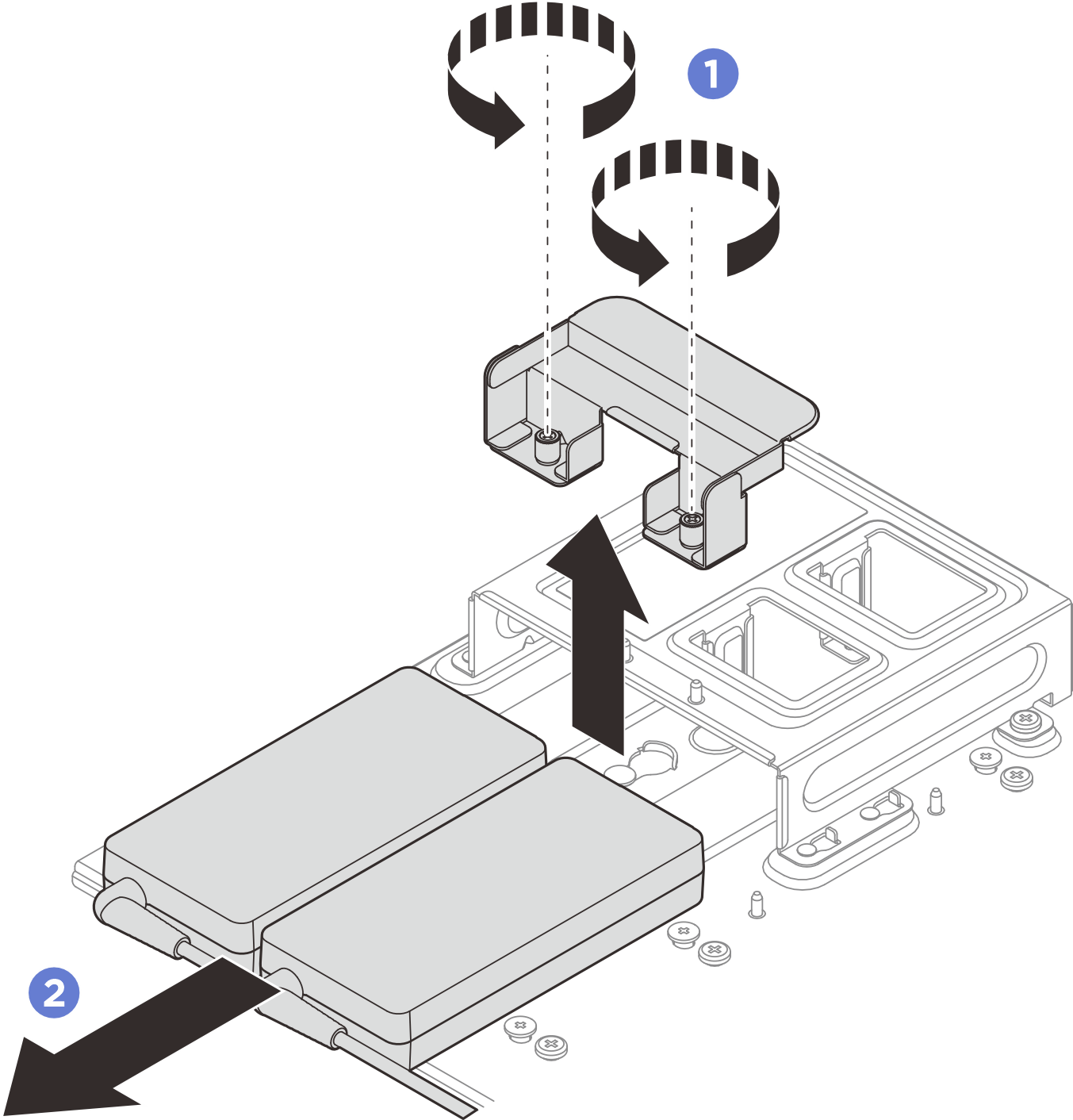

      Figura 3. Rimozione dell'adattatore di alimentazione


3. Se applicabile, rimuovere il telaio dell'adattatore di alimentazione.
   1. Allentare le due viti poste su entrambi i lati.
   2. Far scorrere il telaio dell'adattatore di alimentazione finché i piedini della guida non risultano inseriti nei fori, quindi sollevare il telaio per rimuoverlo.

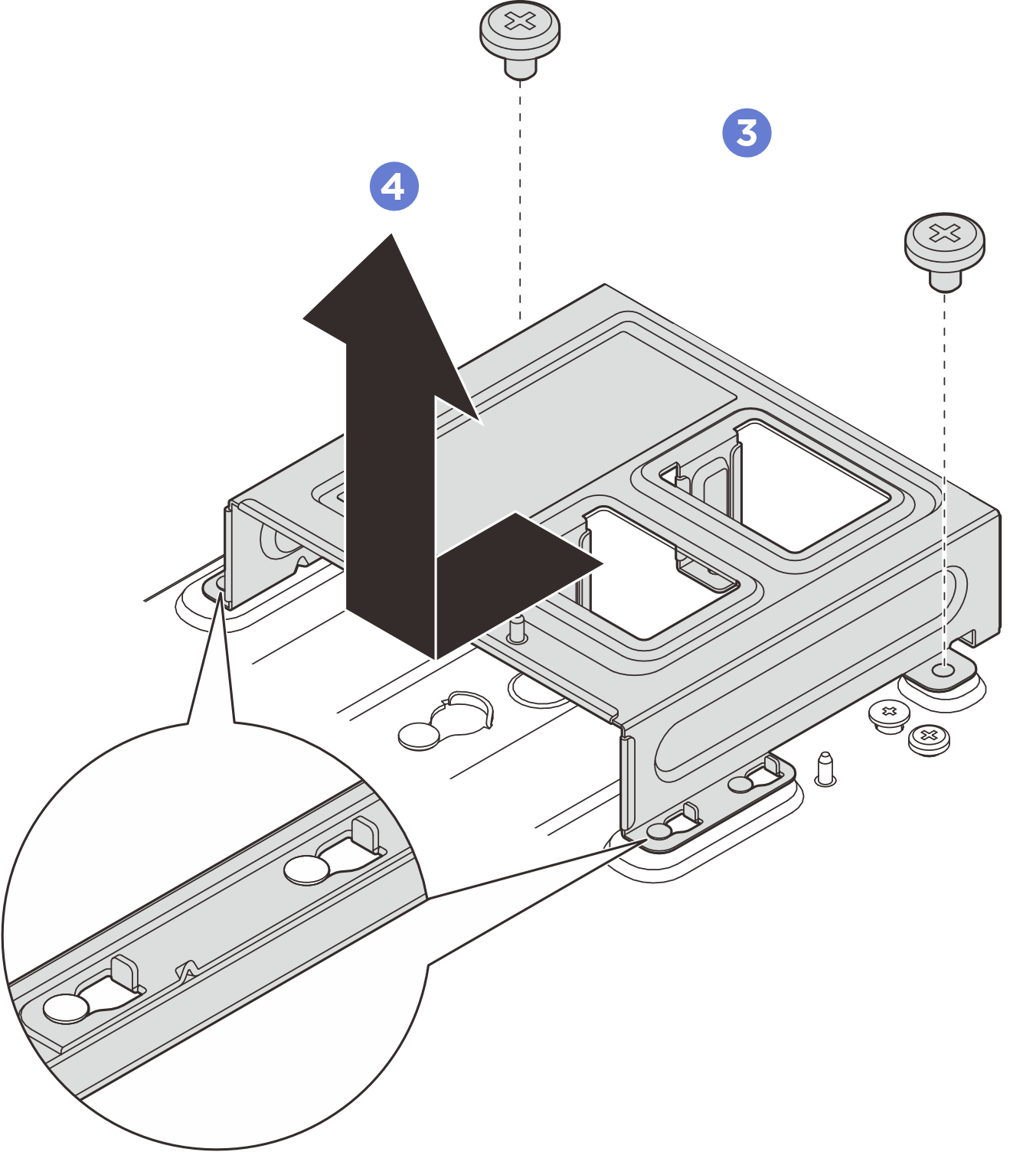

      Figura 4. Rimozione del telaio dell'adattatore di alimentazione
