Extracción de un adaptador de alimentación (montaje en pared/techo/riel DIN)

Siga las instrucciones que aparecen en esta sección para quitar adaptadores de alimentación.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
S035
shock hazard
PRECAUCIÓN

No quite nunca la cubierta de una fuente de alimentación, ni cualquier otra pieza que tenga esta etiqueta. Dentro de cualquier componente que tenga adherida esta etiqueta, existen niveles peligrosos de voltaje, corriente y energía. Dentro de estos componentes no existe ninguna pieza que requiera mantenimiento. Si sospecha que puede haber un problema en una de estas piezas, póngase en contacto con un técnico de servicio.

Atención

Procedimiento

  1. Quite el cable de alimentación.
    1. Utilice un destornillador de punta plana para aflojar el tornillo que fija el cable de alimentación.
    2. Desenganche el cable de alimentación del nodo.
      Figura 1. Extracción del cable de alimentación

  2. Extraiga el adaptador de alimentación.
    1. Suelte los dos tornillos de apriete manual, levante el soporte de adaptador de alimentación para quitarlo del compartimiento del adaptador de alimentación.
    2. Deslice el adaptador de alimentación fuera del compartimiento del adaptador de alimentación.
      Nota
      Utilice la siguiente información para localizar la numeración de las ranuras del adaptador de alimentación.
      Figura 2. Numeración de las ranuras del adaptador de alimentación

      1 Ranura 1 del adaptador de alimentación1 Ranura 2 del adaptador de alimentación

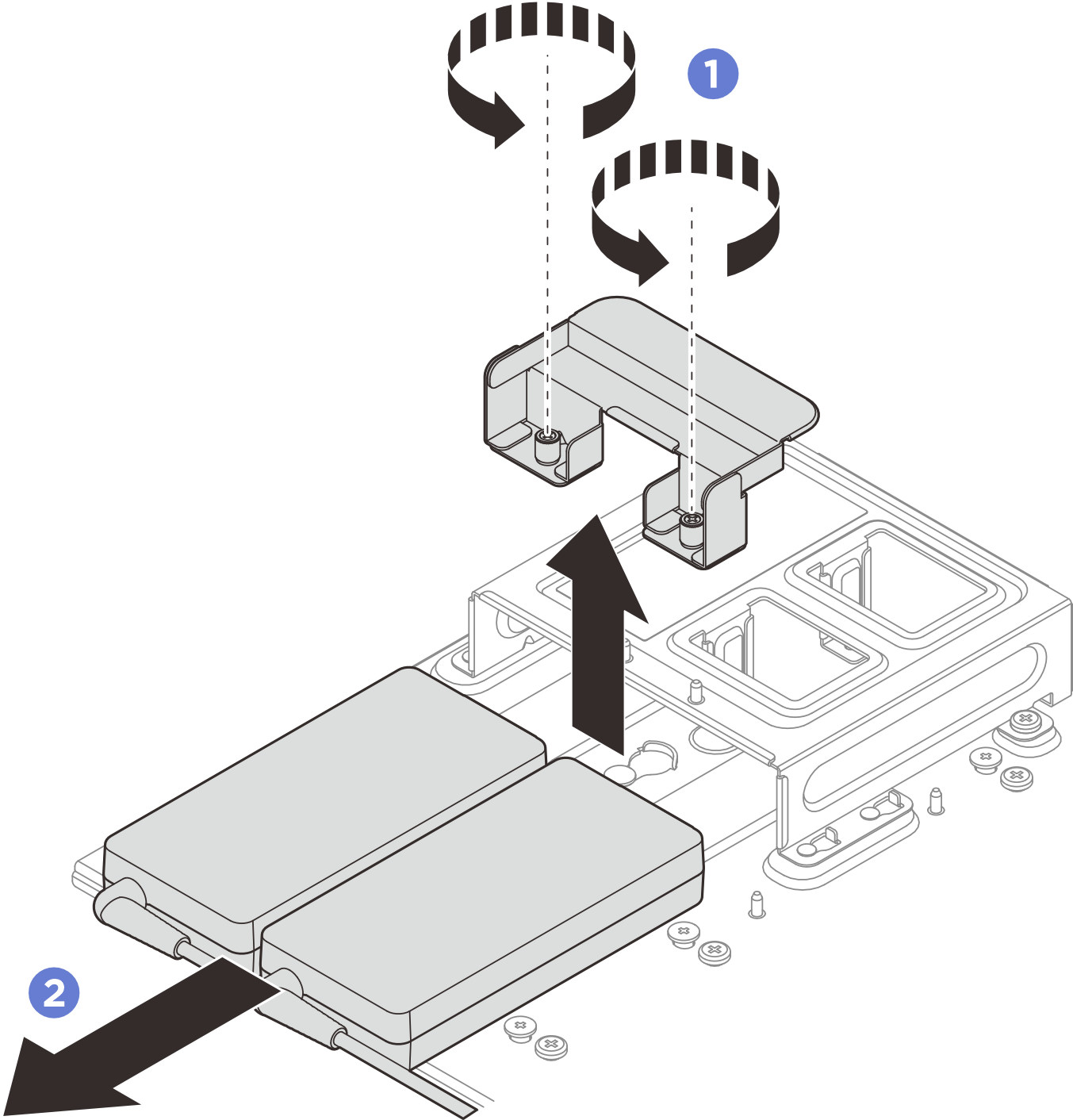

      Figura 3. Extracción del adaptador de alimentación

  3. Si corresponde, quite el compartimiento del adaptador de alimentación
    1. Suelte los dos tornillos que se encuentran a ambos lados.
    2. Deslice el compartimiento del adaptador de alimentación hasta que las patillas guía queden colocadas en la abertura grande de las cerraduras. Luego, levante el compartimiento del adaptador de alimentación para quitarla.

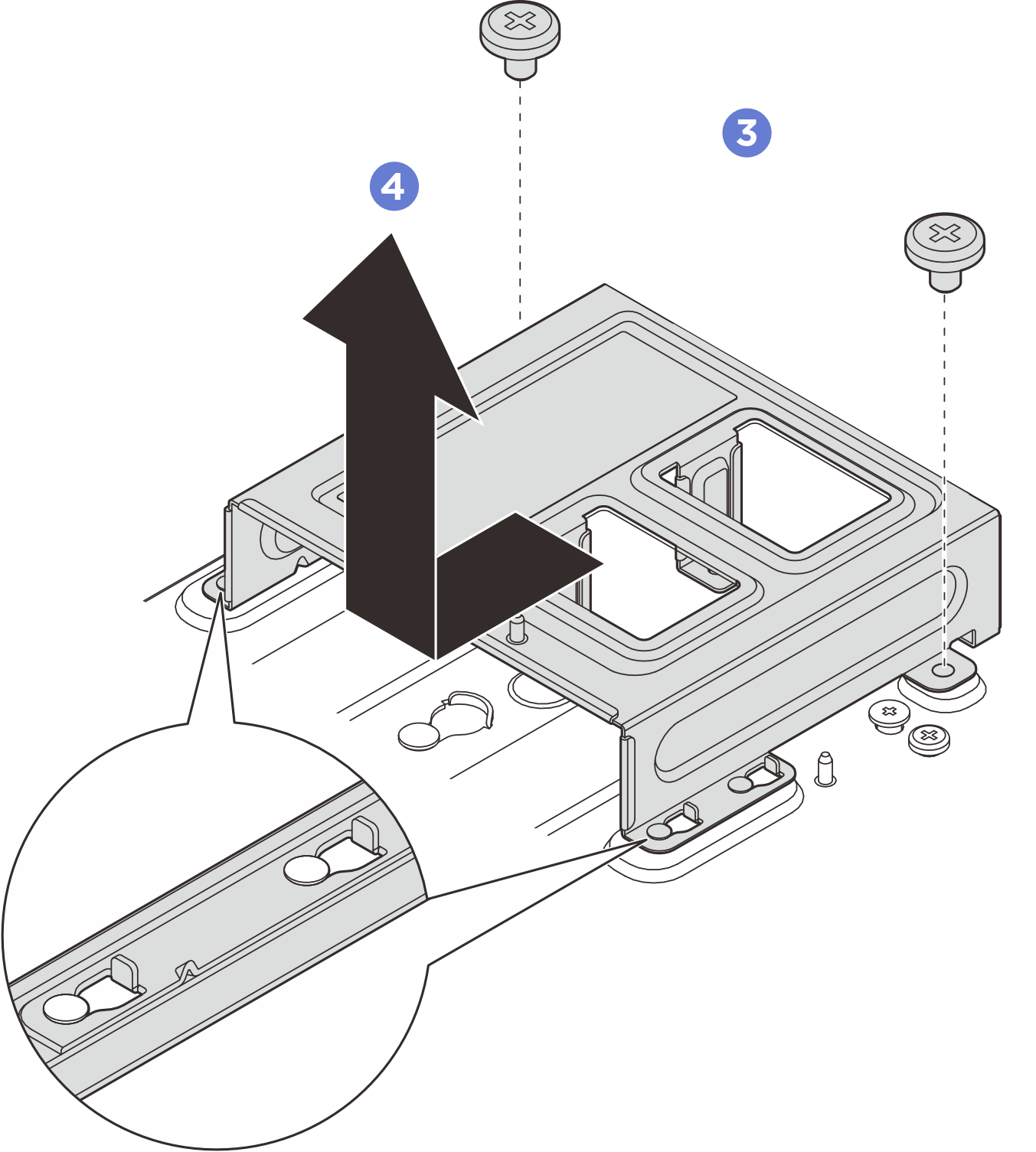

      Figura 4. Extracción del alojamiento adaptador de alimentación

Después de finalizar
