ถอดอุปกรณ์แปลงไฟ (การติดตั้งบนผนัง/เพดาน/ราง DIN)

ทำตามคำแนะนำในส่วนนี้เพื่อถอดอุปกรณ์แปลงไฟ

เกี่ยวกับงานนี้

S002

ข้อควรระวัง

ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว

S035

ข้อควรระวัง

ห้ามถอดฝาครอบบนแหล่งจ่ายไฟ หรือชิ้นส่วนใดๆ ที่มีป้ายนี้ติดอยู่ ระดับแรงดันไฟ กระแสไฟ และพลังงานที่เป็นอันตรายมีอยู่ในชิ้นส่วนที่มีป้ายนี้ติดอยู่ ไม่มีชิ้นส่วนใดภายในส่วนต่างๆ เหล่านี้ที่สามารถซ่อมบำรุงได้ หากคุณสงสัยว่าชิ้นส่วนเหล่านี้อาจมีปัญหา กรุณาติดต่อช่างเทคนิคบริการ

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

ขั้นตอน

1. ถอดสายไฟ
   1. ใช้ไขควงปากแบนเพื่อคลายสกรูที่ล็อคสายไฟอยู่
   2. ถอดสายไฟออกจากโหนด
      รูปที่ 1. การถอดสายไฟ

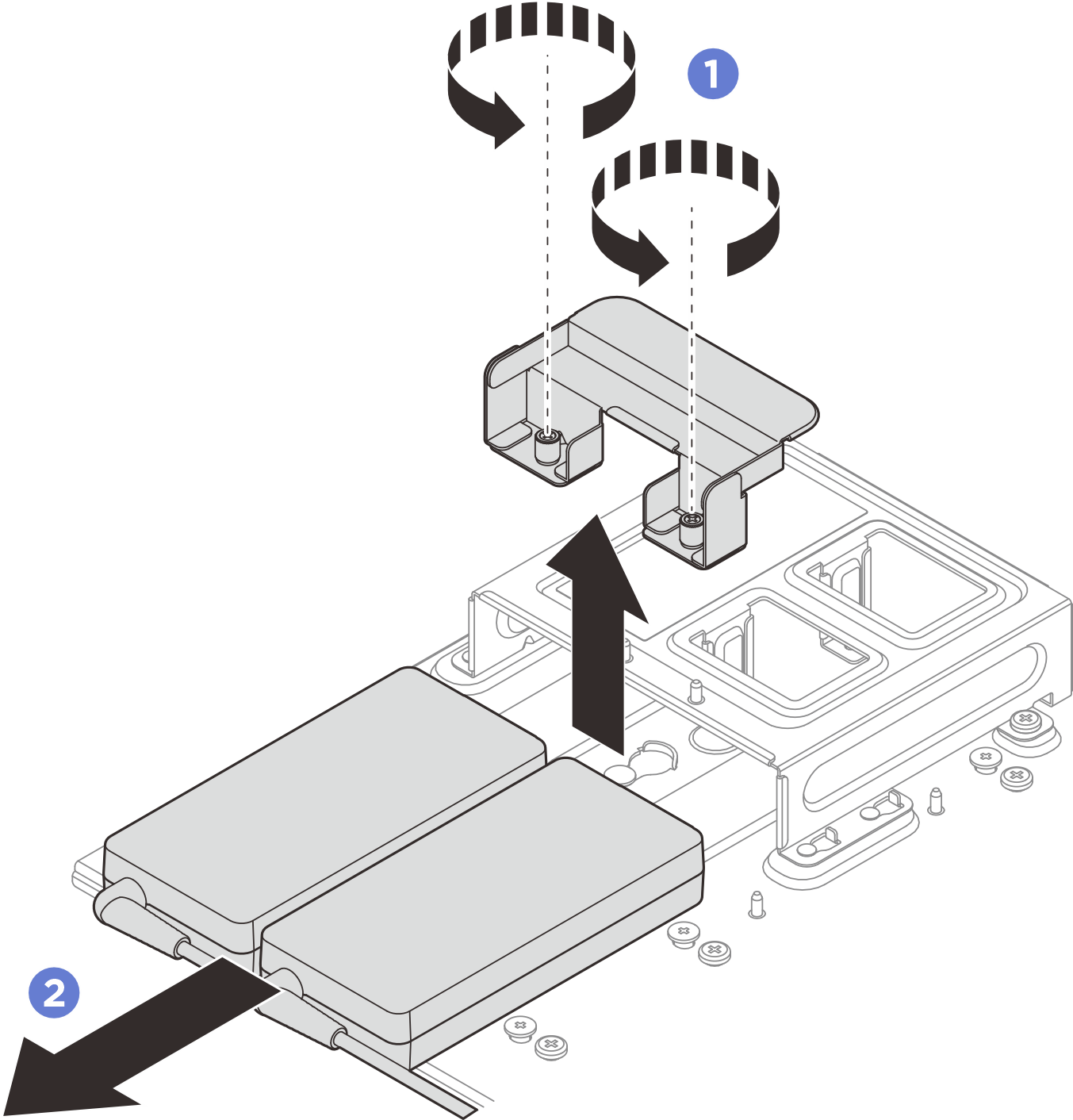

2. ถอดอุปกรณ์แปลงไฟ
   1. คลายน็อตยึดสองตัว จากนั้น ยกโครงยึดอุปกรณ์แปลงไฟขึ้นเพื่อถอดออกจากตัวครอบอุปกรณ์แปลงไฟ
   2. เลื่อนอุปกรณ์แปลงไฟออกจากตัวครอบอุปกรณ์แปลงไฟ
      หมายเหตุ

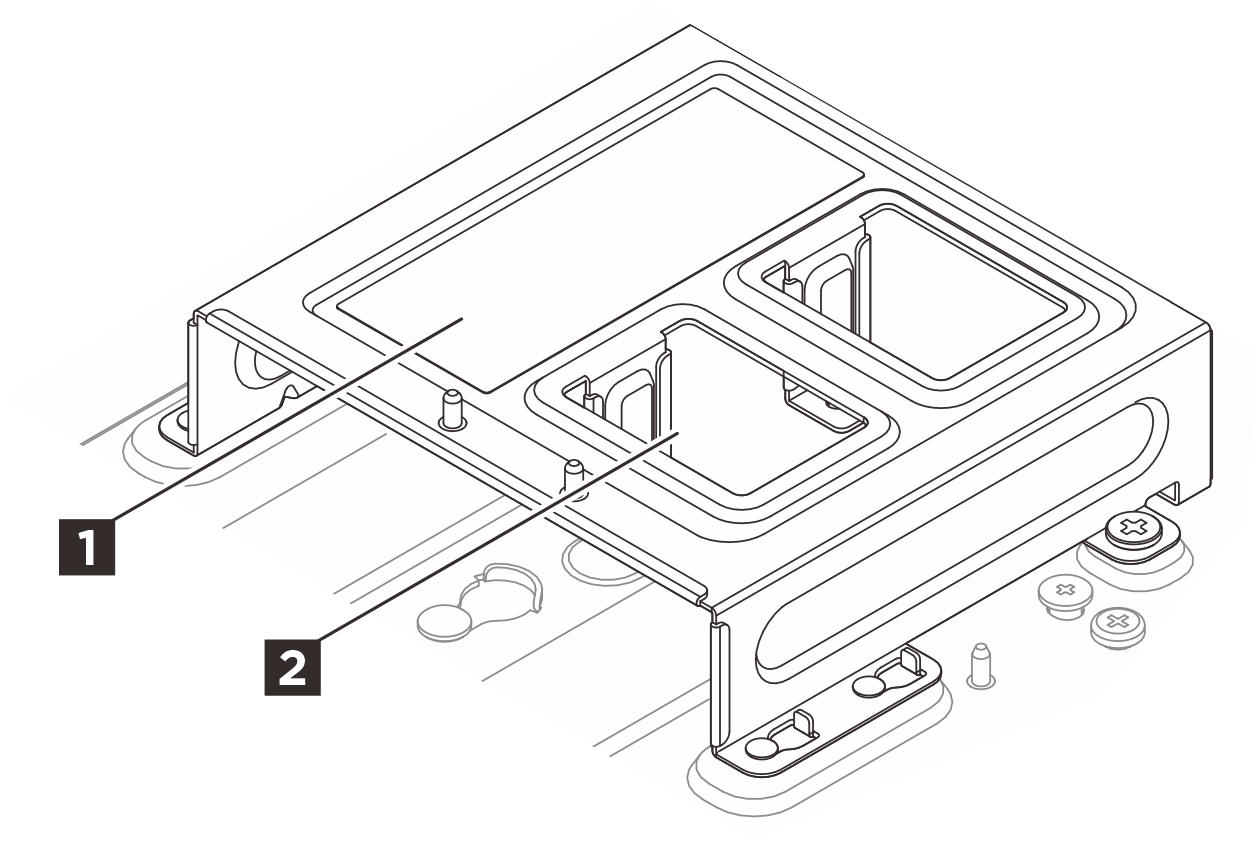

      ใช้ข้อมูลด้านล่างเพื่อค้นหาหมายเลขช่องเสียบอุปกรณ์แปลงไฟ

      รูปที่ 2. การกำหนดหมายเลขช่องเสียบอุปกรณ์แปลงไฟ



      1 ช่องเสียบอุปกรณ์แปลงไฟ 1

      1 ช่องเสียบอุปกรณ์แปลงไฟ 2

      รูปที่ 3. การถอดอุปกรณ์แปลงไฟ

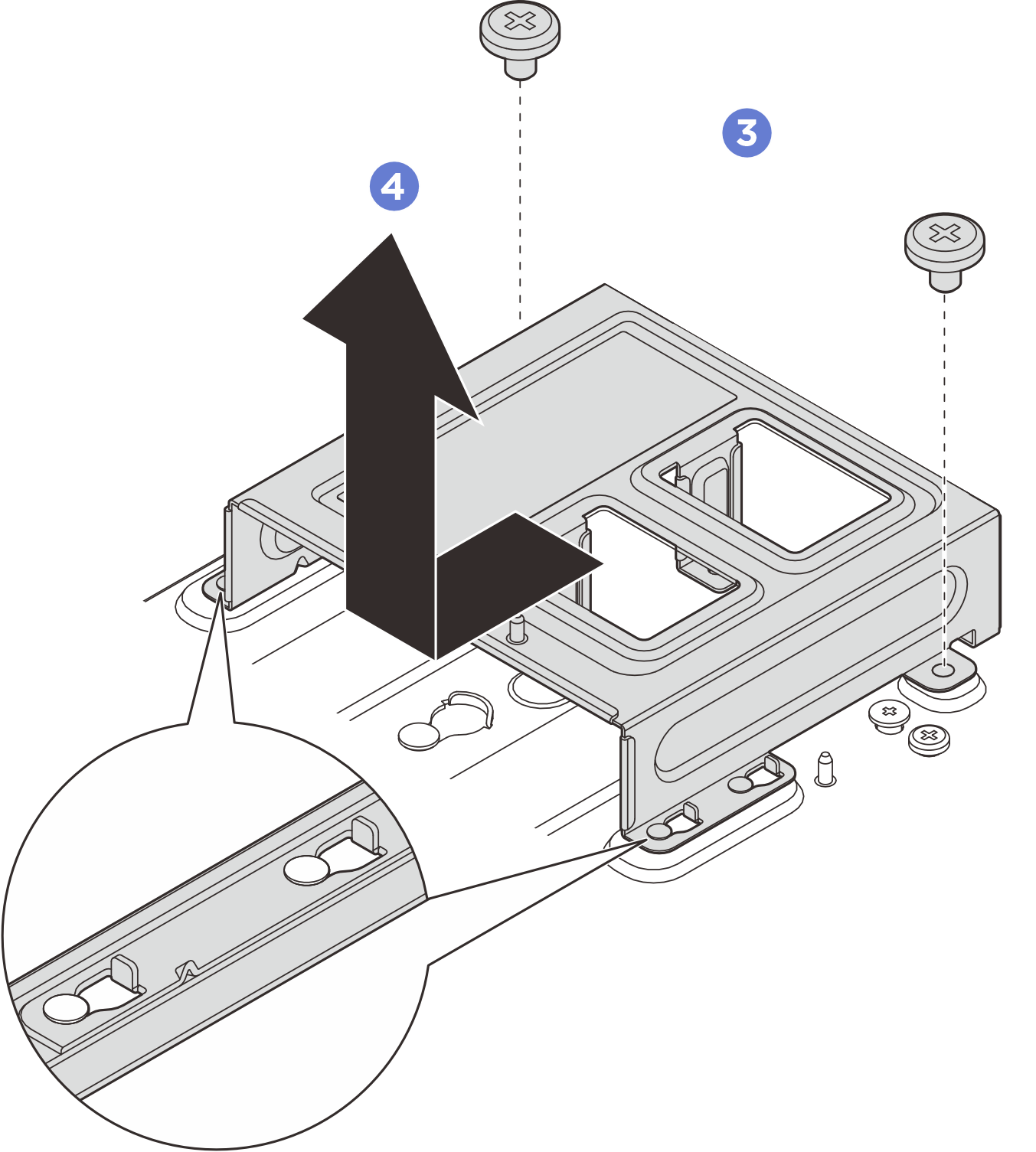

3. หากสามารถทำได้ ให้ถอดตัวครอบอุปกรณ์แปลงไฟออก
   1. คลายสกรูสองตัวทั้งสองด้าน
   2. เลื่อนตัวครอบอุปกรณ์แปลงไฟจนกระทั่งหมุดนำเข้าที่ในรูกุญแจขนาดใหญ่ จากนั้นยกตัวครอบอุปกรณ์แปลงไฟขึ้นเพื่อถอดออก
      รูปที่ 4. การถอดตัวครอบอุปกรณ์แปลงไฟ
