電源アダプターの取り外し (壁掛け用/天井用/DIN レール・マウント)

電源アダプターを取り外すには、このセクションの説明に従ってください。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

S035

注意

パワー・サプライまたはこのラベルが貼られている部分のカバーは決して取り外さないでください。このラベルが貼られているコンポーネントの内部には、危険な電圧、強い電流が流れています。これらのコンポーネントの内部には、保守が可能な部品はありません。これらの部品に問題があると思われる場合はサービス技術員に連絡してください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

手順

1. 電源ケーブルを取り外します。
   1. マイナス・ドライバーを使用して、電源ケーブルを固定しているねじを緩めます。
   2. 電源ケーブルをノードから外します。
      図 1. 電源ケーブルの取り外し


2. 電源アダプターを取り外します。
   1. 2 本のつまみねじを緩め、電源アダプター・ブラケットを持ち上げて、電源アダプター・ケージから取り外します。
   2. 電源アダプターをスライドさせて電源アダプター・ケージから取り出します。
      注

      以下の情報を参考に、電源アダプター・スロットの番号を確認してください。

      図 2. 電源アダプター・スロットの番号



      1 電源アダプター・スロット 1

      1 電源アダプター・スロット 2

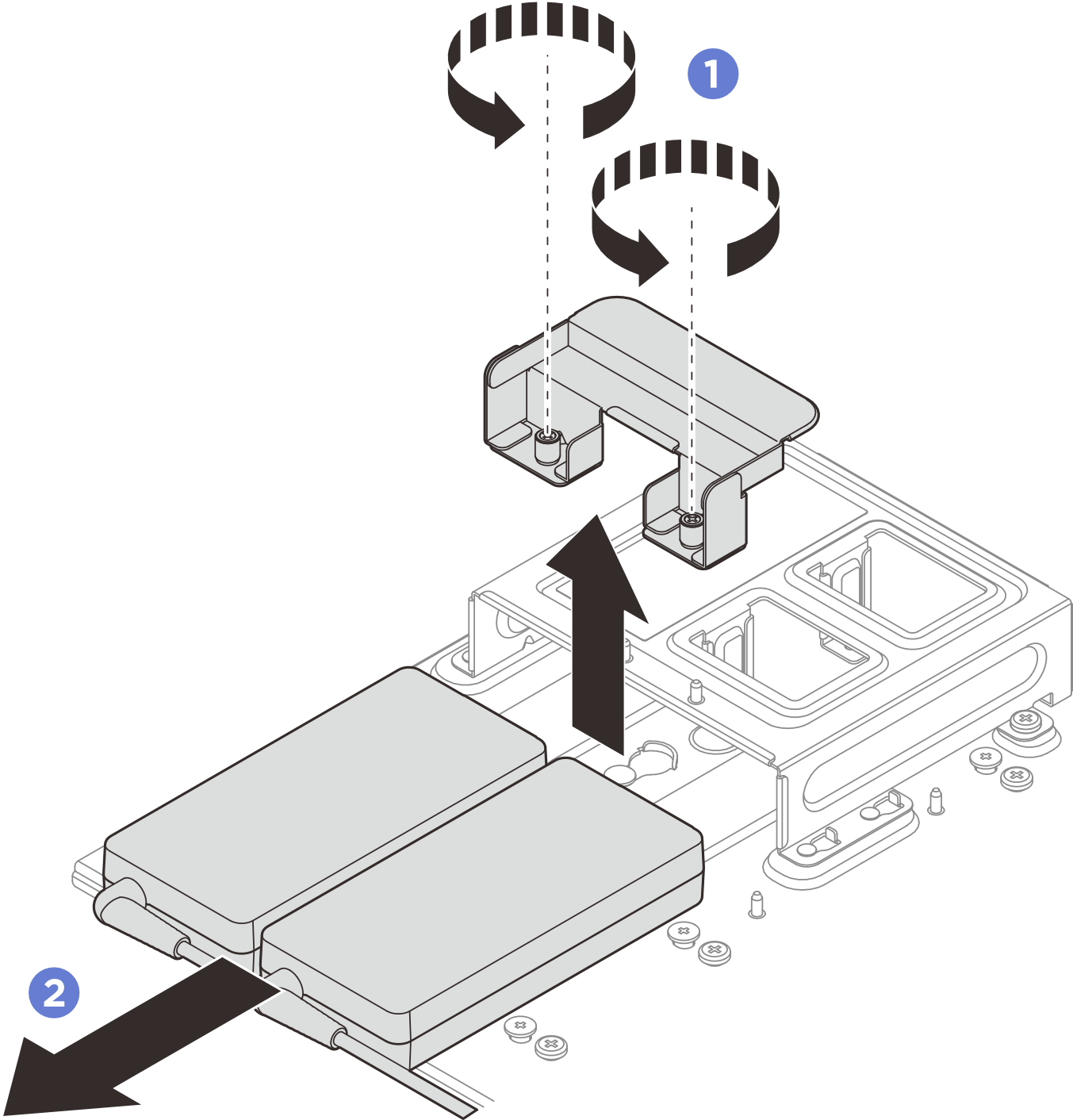

      図 3. 電源アダプターの取り外し


3. 該当する場合は、電源アダプター・ケージを取り外します。
   1. 両側にある 2 本のねじを緩めます。
   2. 電源アダプター・ケージをスライドさせて、ガイド・ピンの位置を鍵穴の大きい開口部の方にずらしてから、電源アダプター・ケージを持ち上げて取り外します。

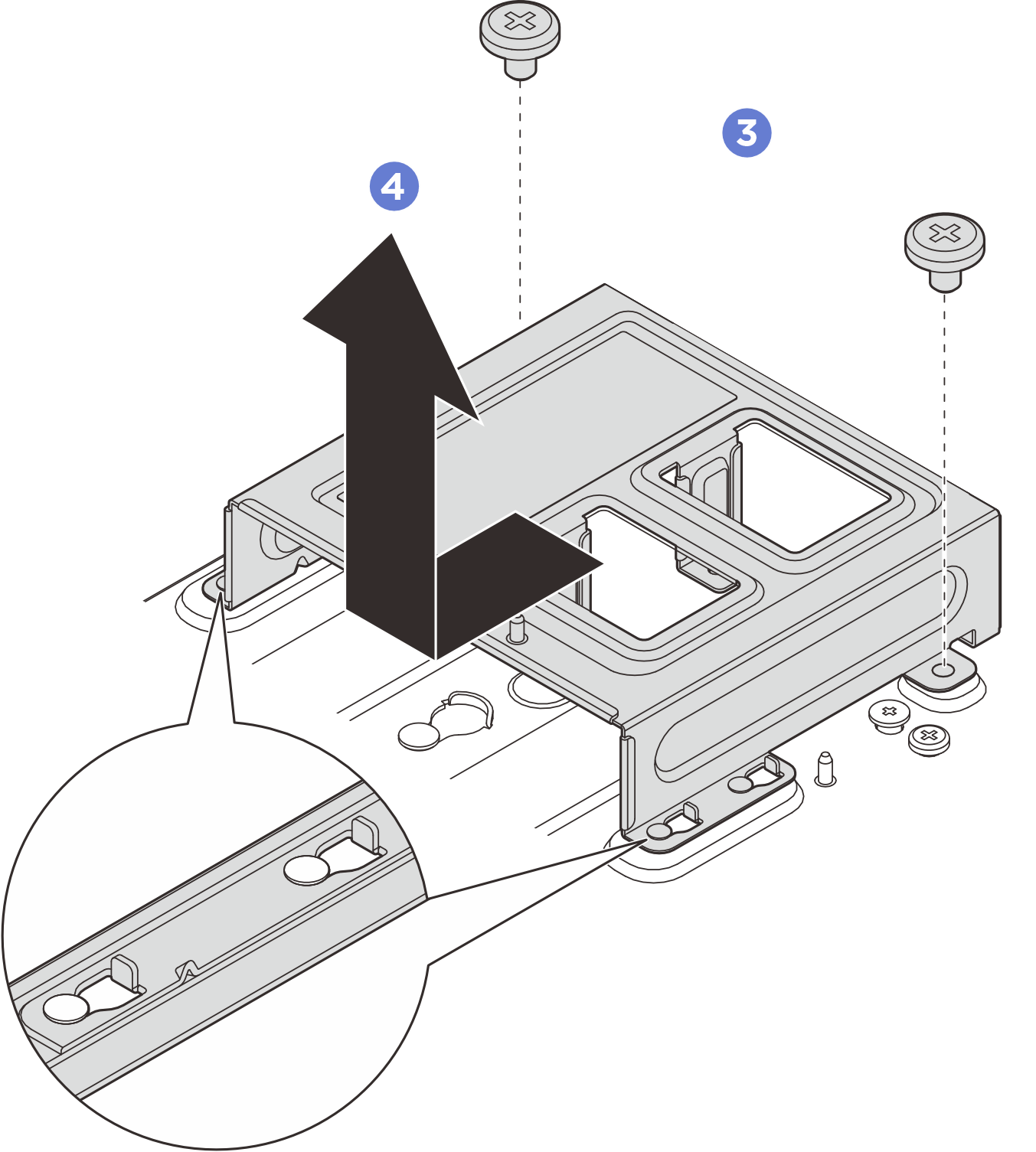

      図 4. 電源アダプター・ケージの取り外し
