Retrait d’un adaptateur d’alimentation (montage mural/plafond/sur rail DIN)

Suivez les instructions de cette section pour retirer des boîtiers d’alimentation.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

S035

ATTENTION

N'ouvrez jamais un bloc d'alimentation ou tout autre élément sur lequel cette étiquette est apposée. Des niveaux dangereux de tension, courant et électricité sont présents dans les composants qui portent cette étiquette. Aucune pièce de ces composants n'est réparable. Si vous pensez qu'ils peuvent être à l'origine d'un problème, contactez un technicien de maintenance.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

Procédure

1. Retirez le cordon d’alimentation.
   1. Utilisez un tournevis à lame plate afin de desserrer la vis qui bloque le câble d’alimentation.
   2. Dégagez le câble d’alimentation du nœud.
      Figure 1. Retrait du câble d’alimentation


2. Retirez le boîtier d’alimentation.
   1. Desserrez les deux vis moletées, puis soulevez le support de l’adaptateur d’alimentation pour le retirer du boîtier d’adaptateur d’alimentation.
   2. Faites glisser le boîtier d’adaptateur d’alimentation hors de son support.
      Remarque

      Utilisez les informations ci-dessous pour trouver la numérotation des emplacements d’adaptateur d’alimentation.

      Figure 2. Numérotation des emplacements des adaptateurs d’alimentation



      1 Emplacement d’adaptateur d’alimentation 1

      1 Emplacement d’adaptateur d’alimentation 2

      Figure 3. Retrait du boîtier d’alimentation


3. Le cas échéant, retirez le boîtier d’adaptateur d’alimentation.
   1. Desserrez les deux vis situées de chaque côté.
   2. Faites glisser le boîtier d’adaptateur d’alimentation jusqu’à ce que les broches de guidage soient bien en place sur la large ouverture des serrures. Soulevez ensuite le boîtier d’adaptateur d’alimentation pour le retirer.

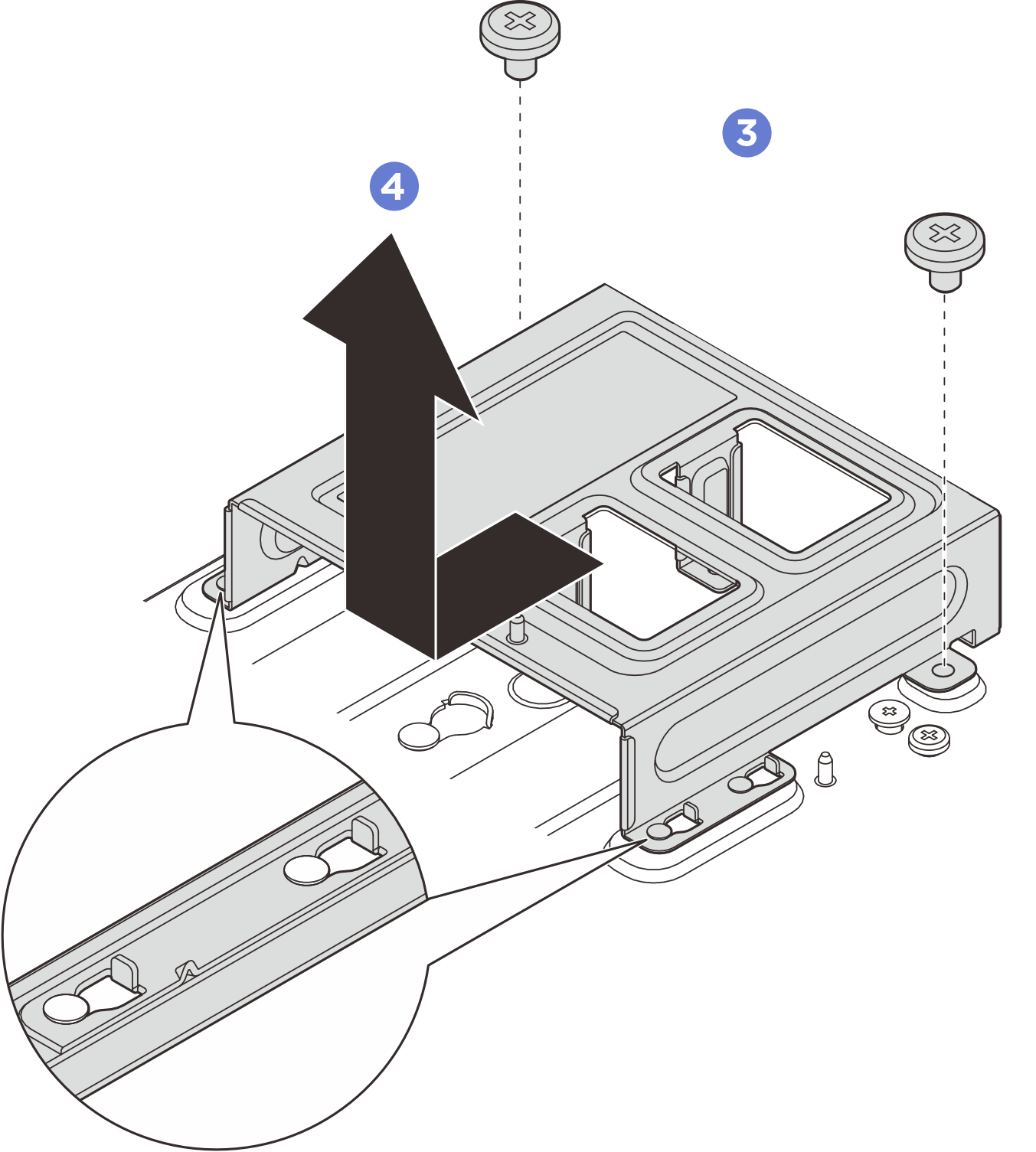

      Figure 4. Retrait du le boîtier d’adaptateur d’alimentation
