Remover um adaptador de energia (montagem em trilho DIN/parede/teto)

Siga as instruções nesta seção para remover os adaptadores de energia.

Sobre esta tarefa

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

S035

CUIDADO

Nunca remova a tampa de uma fonte de alimentação nem qualquer peça que tenha essa etiqueta anexada. Qualquer componente que tiver esta etiqueta possui voltagem, correntes e níveis de energia perigosos. Nenhuma peça localizada no interior desses componentes pode ser consertada. Se você suspeitar de um problema com uma dessas peças, entre em contato com um técnico de serviço.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

Procedimento

1. Remova o cabo de alimentação.
   1. Use uma chave de fenda de lâmina plana para soltar o parafuso que prende o cabo de alimentação.
   2. Desencaixe o cabo de alimentação do nó.
      Figura 1. Removendo o cabo de alimentação


2. Remova o adaptador de energia.
   1. Solte os dois parafusos de aperto manual; em seguida, levante o suporte do adaptador de energia para removê-lo do compartimento.
   2. Deslize o adaptador de energia para fora do compartimento.
      Nota

      Use as informações abaixo para localizar a numeração do slot do adaptador de energia.

      Figura 2. Numeração do slot do adaptador de energia



      1 Slot 1 do adaptador de energia

      1 Slot 2 do adaptador de energia

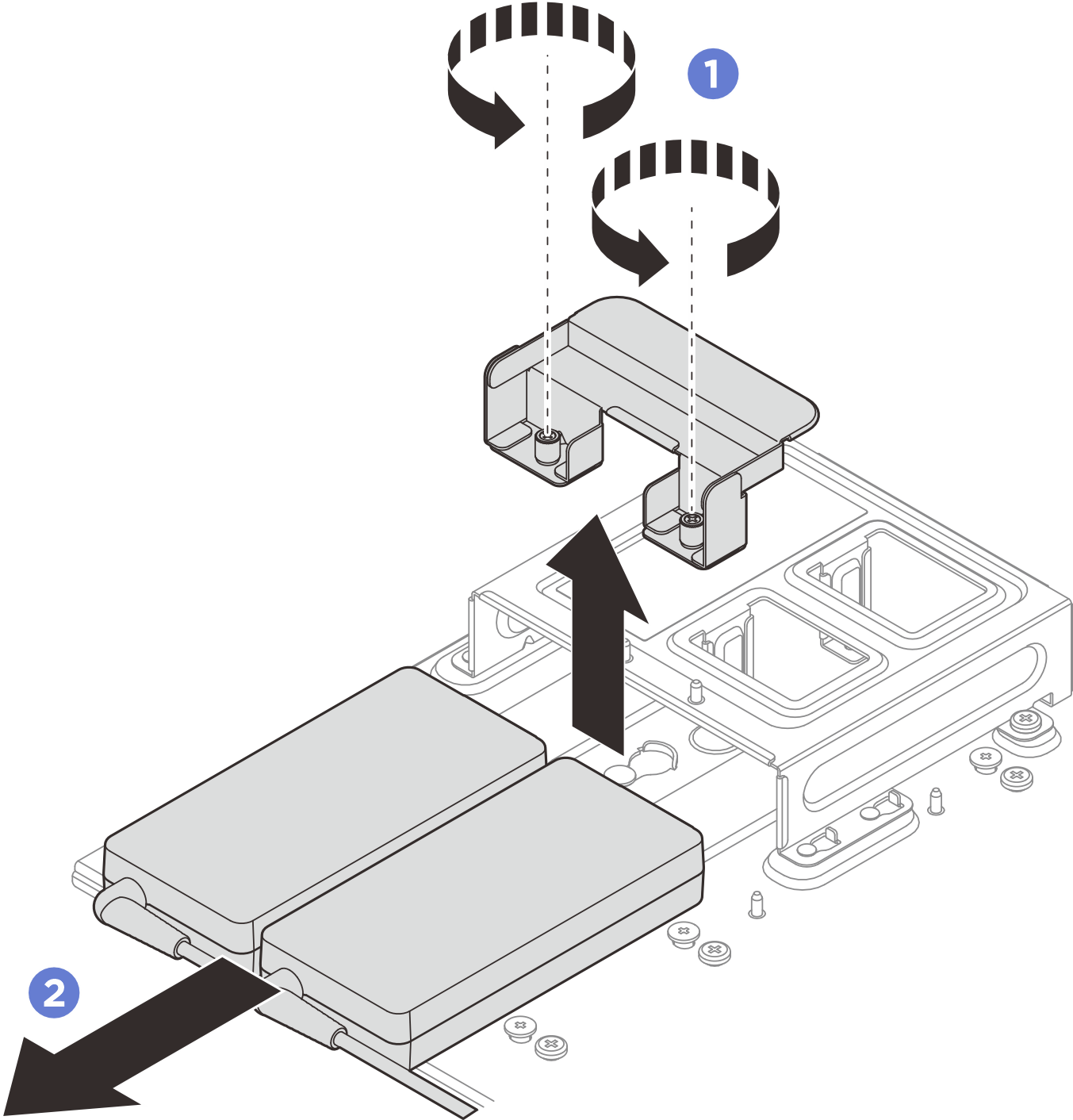

      Figura 3. Removendo o adaptador de energia


3. Se aplicável, remova a gaiola do adaptador de energia.
   1. Solte os dois parafusos localizados em ambos os lados.
   2. Deslize o compartimento do adaptador de energia até que os pinos-guia se encaixem na abertura grande da fechadura; em seguida, levante o compartimento do adaptador de energia para removê-lo.

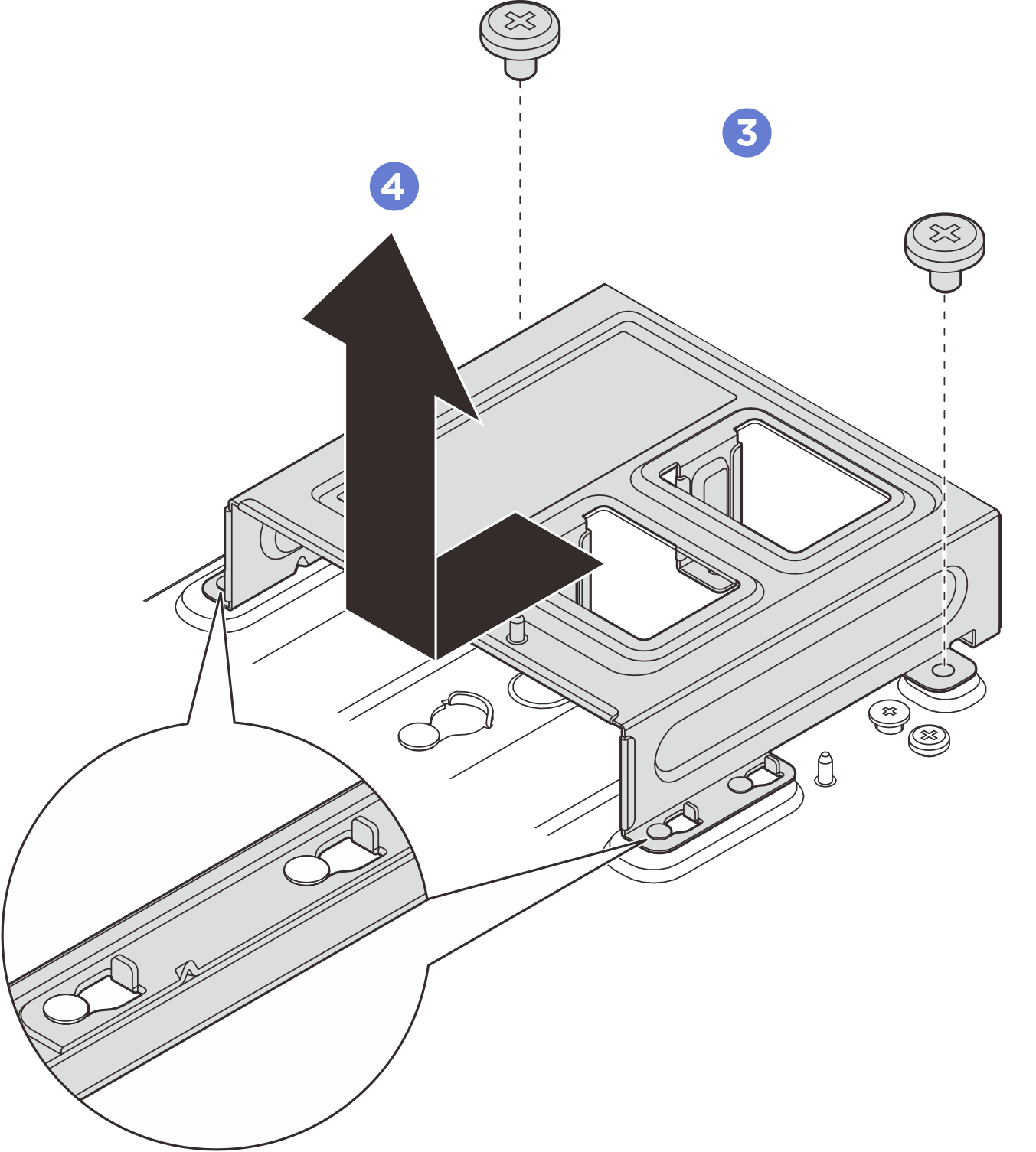

      Figura 4. Removendo o compartimento do adaptador de energia
