Remover um adaptador de energia (montagem em rack)

Siga as instruções nesta seção para remover um adaptador de energia do gabinete.

Sobre esta tarefa

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Remover um nó do rack.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Remova a tampa do meio.

      Remover a tampa superior central do gabinete 1U2N

      • Solte os seis parafusos prisioneiros na tampa superior central.
      • Levante a tampa superior central do gabinete e coloque-a sobre uma superfície plana limpa.

      Figura 1. Removendo a tampa superior central do gabinete 1U2N



      Remover a tampa superior central do gabinete 1U3N

      • Solte os oito parafusos prisioneiros na tampa superior central.
      • Levante a tampa superior central do gabinete e coloque-a sobre uma superfície plana limpa.

      Figura 2. Removendo a tampa superior central do gabinete 1U3N


   2. Remova a tampa superior traseira.
      1. Solte os seis parafusos prisioneiros na tampa superior traseira.
      2. Levante a tampa superior traseira do gabinete e coloque-a sobre uma superfície plana limpa.




   3. Remova a placa defletora de ar. Aperte o defletor de ar pelos pontos de contato azuis e levante cuidadosamente o defletor de ar para fora do gabinete.
      Figura 3. Removendo o defletor de ar do gabinete 1U2N



      Figura 4. Removendo o defletor de ar do gabinete 1U3N

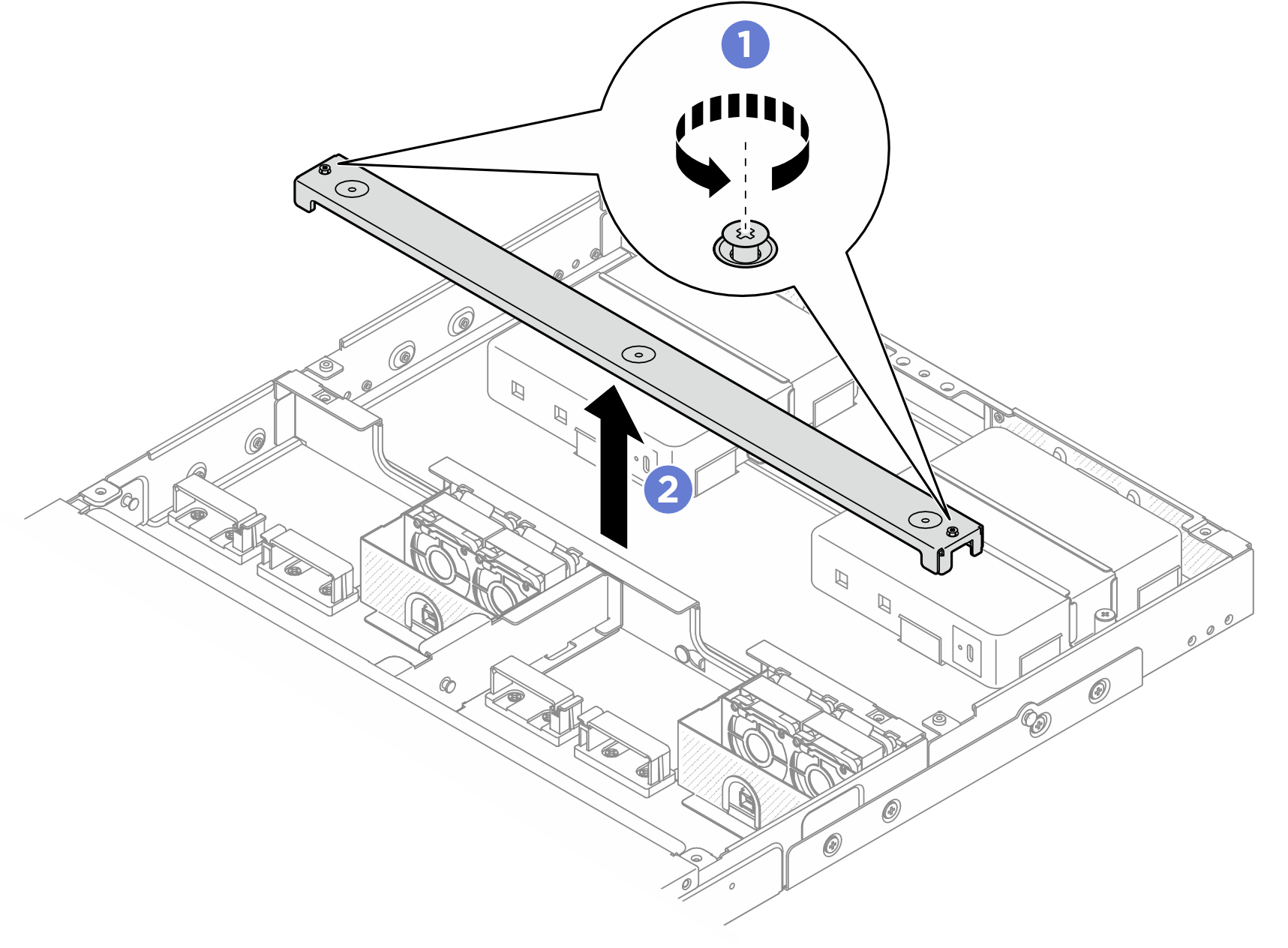

2. Remova a barra transversal.
   1. Solte os dois parafusos prisioneiros que fixam a barra transversal.
   2. Segure a barra transversal e remova-a do gabinete.
      Figura 5. Removendo a barra transversal


3. Remova o cabo de alimentação.
   1. Use uma chave de fenda de lâmina plana para soltar o parafuso que prende o cabo de alimentação.
   2. Desencaixe o cabo de alimentação do nó.
      Figura 6. Removendo o cabo de alimentação

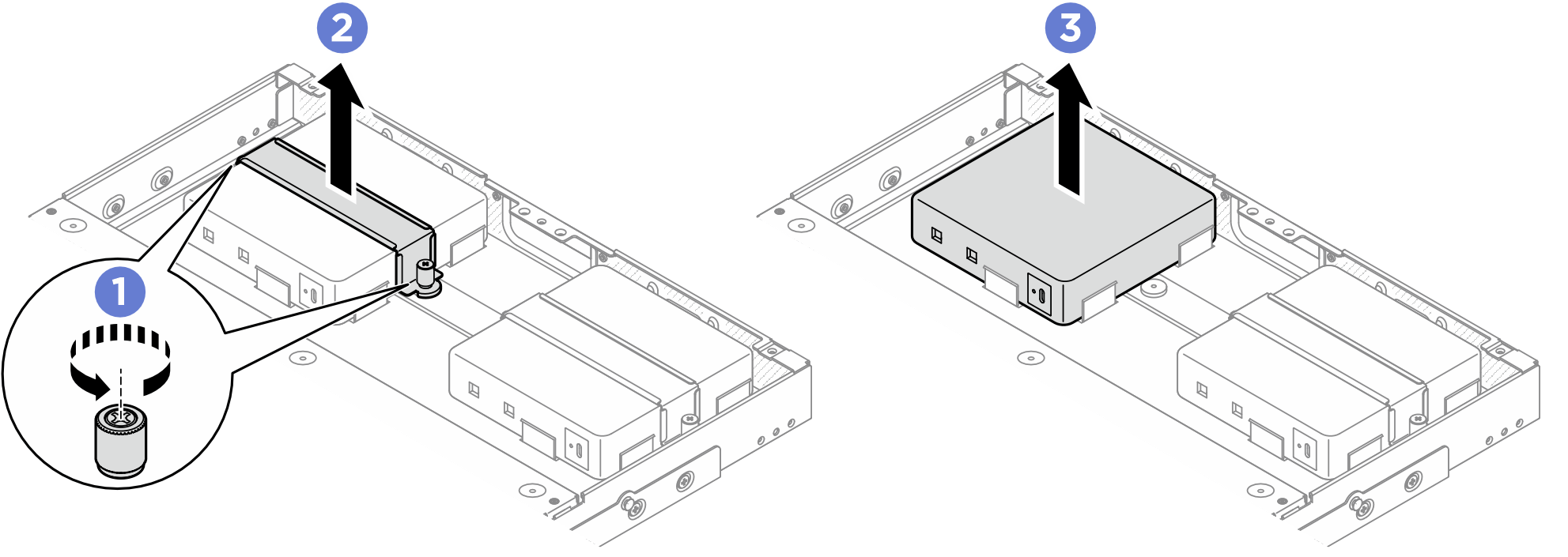

4. Remova o adaptador de energia.
   1. Solte os dois parafusos prisioneiros nos dois lados do suporte do adaptador de energia com uma chave de fenda.
   2. Retire o suporte do adaptador de energia do gabinete.
   3. Levante com cuidado o adaptador de energia e remova-o do gabinete.
      Figura 7. Removendo o adaptador de energia
