Снятие адаптера питания (для монтажа в стойке)

В этом разделе приведены инструкции по снятию адаптера питания с корпуса.

Об этой задаче

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Снятие узла со стойки.

Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Снимите средний кожух.

      Снятие среднего верхнего кожуха корпуса 1U2N

      • Ослабьте шесть невыпадающих винтов на среднем верхнем кожухе.
      • Поднимите средний верхний кожух с корпуса и разместите его на чистой плоской поверхности.

      Рис. 1. Снятие среднего верхнего кожуха корпуса 1U2N



      Снятие среднего верхнего кожуха корпуса 1U3N

      • Ослабьте восемь невыпадающих винтов на среднем верхнем кожухе.
      • Поднимите средний верхний кожух с корпуса и разместите его на чистой плоской поверхности.

      Рис. 2. Снятие среднего верхнего кожуха корпуса 1U3N


   2. Снимите задний верхний кожух.
      1. Ослабьте шесть невыпадающих винтов на заднем верхнем кожухе.
      2. Поднимите задний верхний кожух с корпуса и разместите его на чистой плоской поверхности.




   3. Снимите дефлектор. Сожмите синие контактные точки на дефлекторе и аккуратно поднимите дефлектор с корпуса.
      Рис. 3. Снятие дефлектора с корпуса 1U2N



      Рис. 4. Снятие дефлектора с корпуса 1U3N

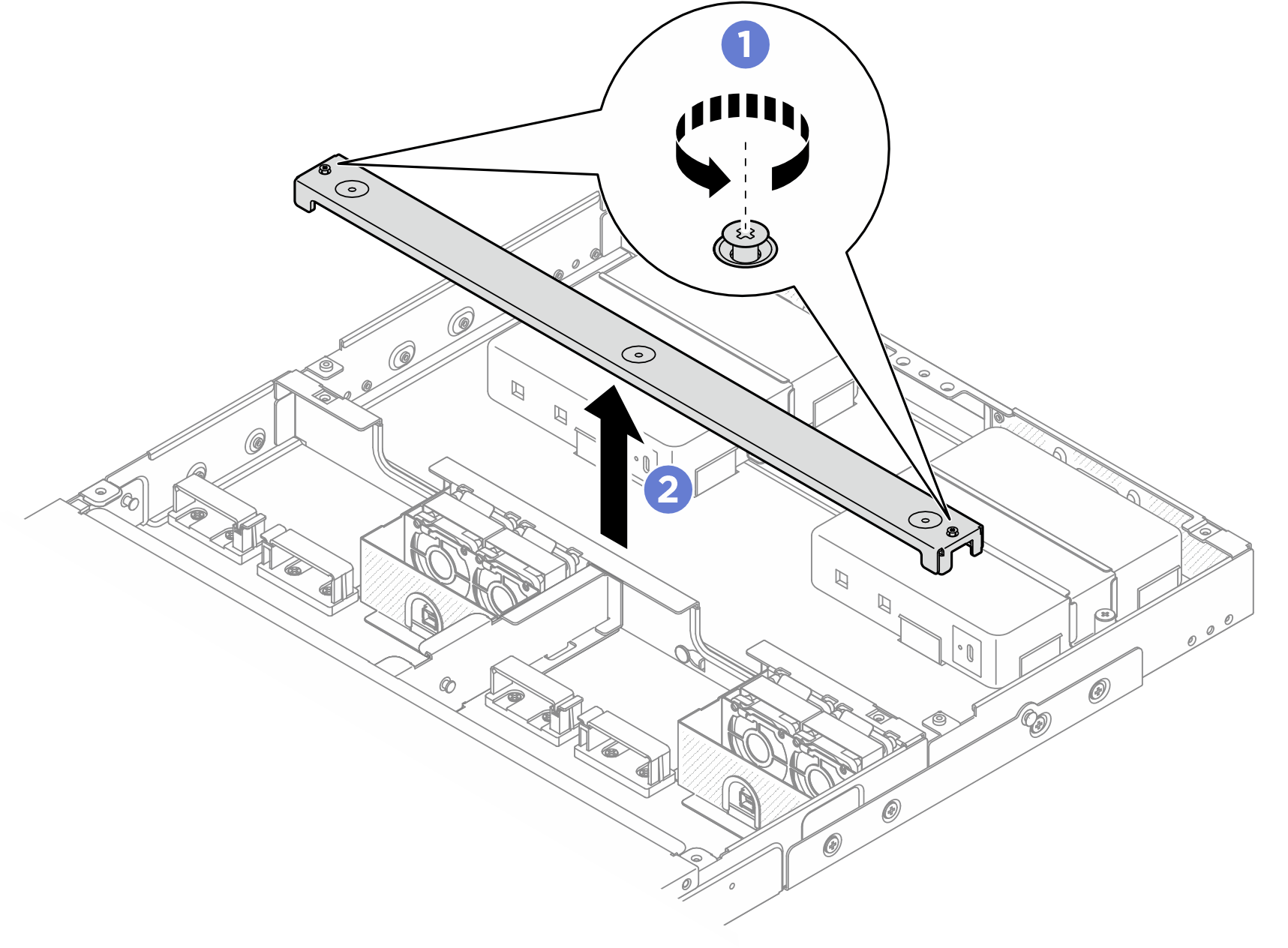

2. Снимите поперечную планку.
   1. Ослабьте два невыпадающих винта, которыми фиксируется поперечная планка.
   2. Удерживая поперечную планку, снимите ее с корпуса.
      Рис. 5. Снятие поперечной планки


3. Извлеките кабель питания.
   1. Ослабьте шлицевой отверткой винт, фиксирующий кабель питания.
   2. Отсоедините кабель питания от узла.
      Рис. 6. Извлечение кабеля питания

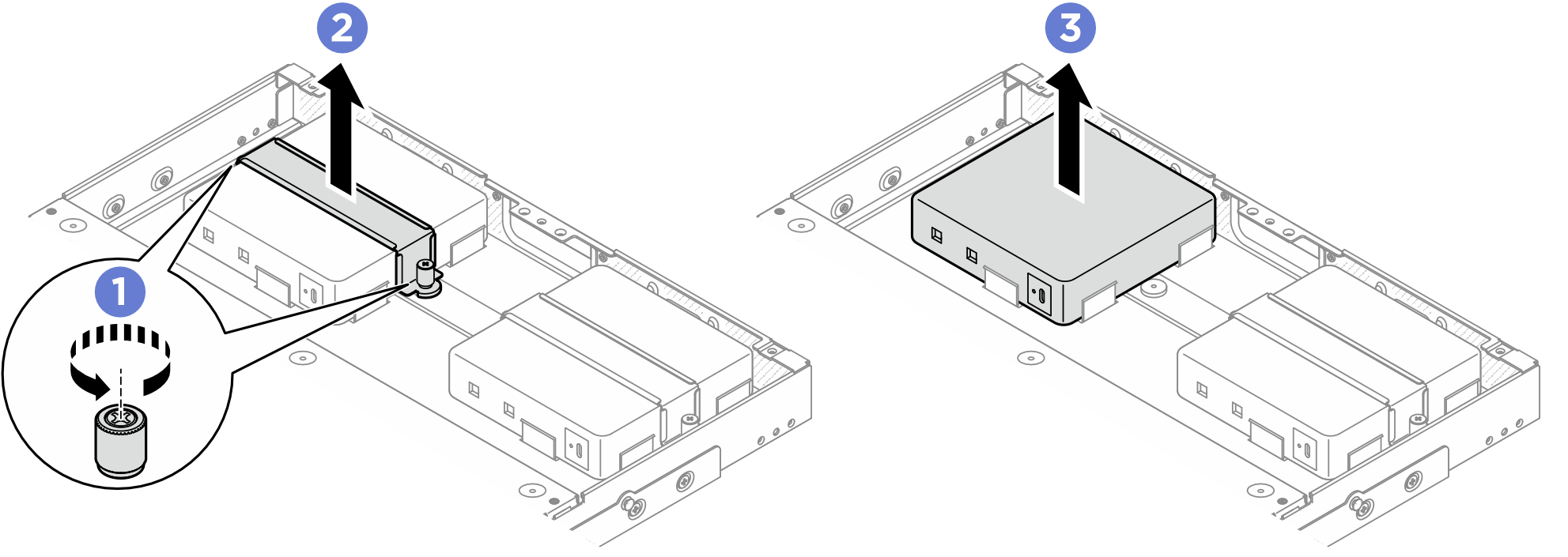

4. Снимите адаптер питания.
   1. Ослабьте отверткой два невыпадающих винта с обеих сторон скобы адаптера питания.
   2. Снимите скобу адаптера питания с корпуса, подняв ее.
   3. Аккуратно поднимите адаптер питания и извлеките его из корпуса.
      Рис. 7. Снятие адаптера питания
