전원 어댑터 제거(랙 마운트)

이 섹션의 지침에 따라 엔클로저에서 전원 어댑터를 제거하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 서버가 랙에 설치되어 있는 경우 랙 슬라이드에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 랙에서 노드 제거의 내용을 참조하십시오.

절차

1. 이 작업을 준비하십시오.
   1. 중간 윗면 덮개를 제거하십시오. 중간 윗면 덮개 제거의 내용을 참조하십시오.
   2. 뒷면 윗면 덮개를 제거하십시오. 뒷면 윗면 덮개 제거의 내용을 참조하십시오.

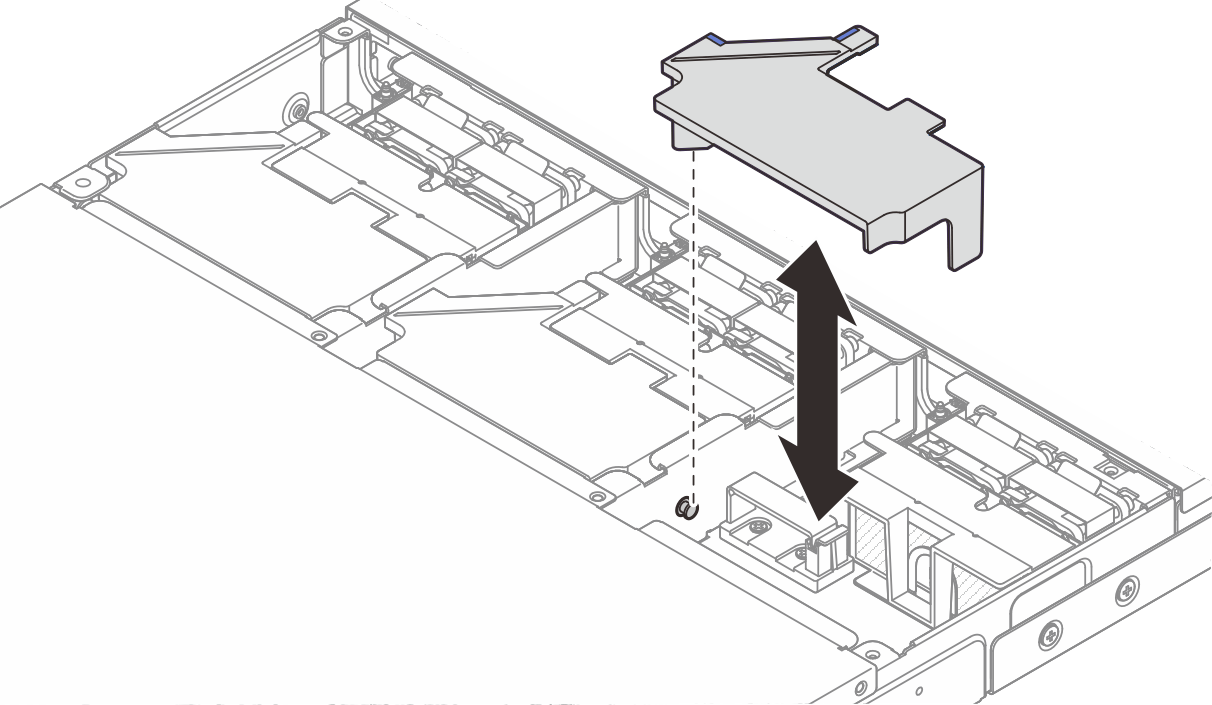

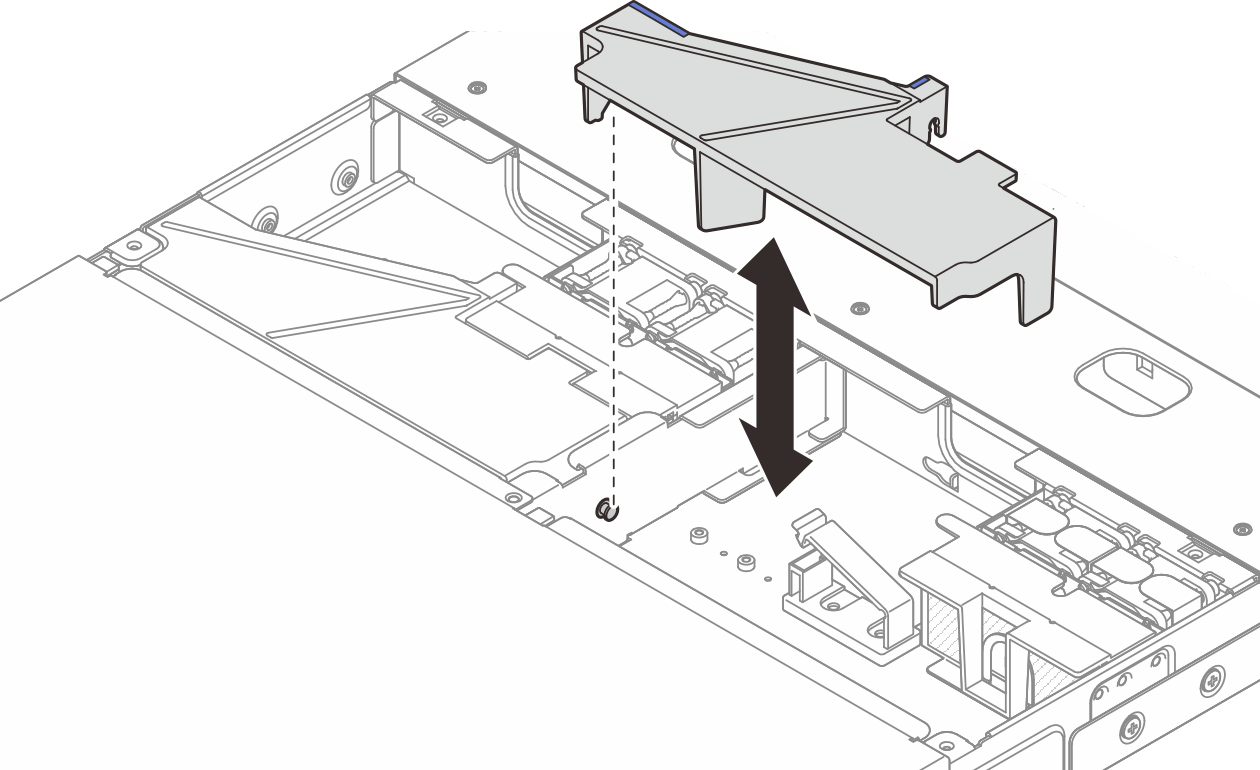

   3. 공기 조절 장치를 제거하십시오. 공기 조절 장치 제거의 내용을 참조하십시오.

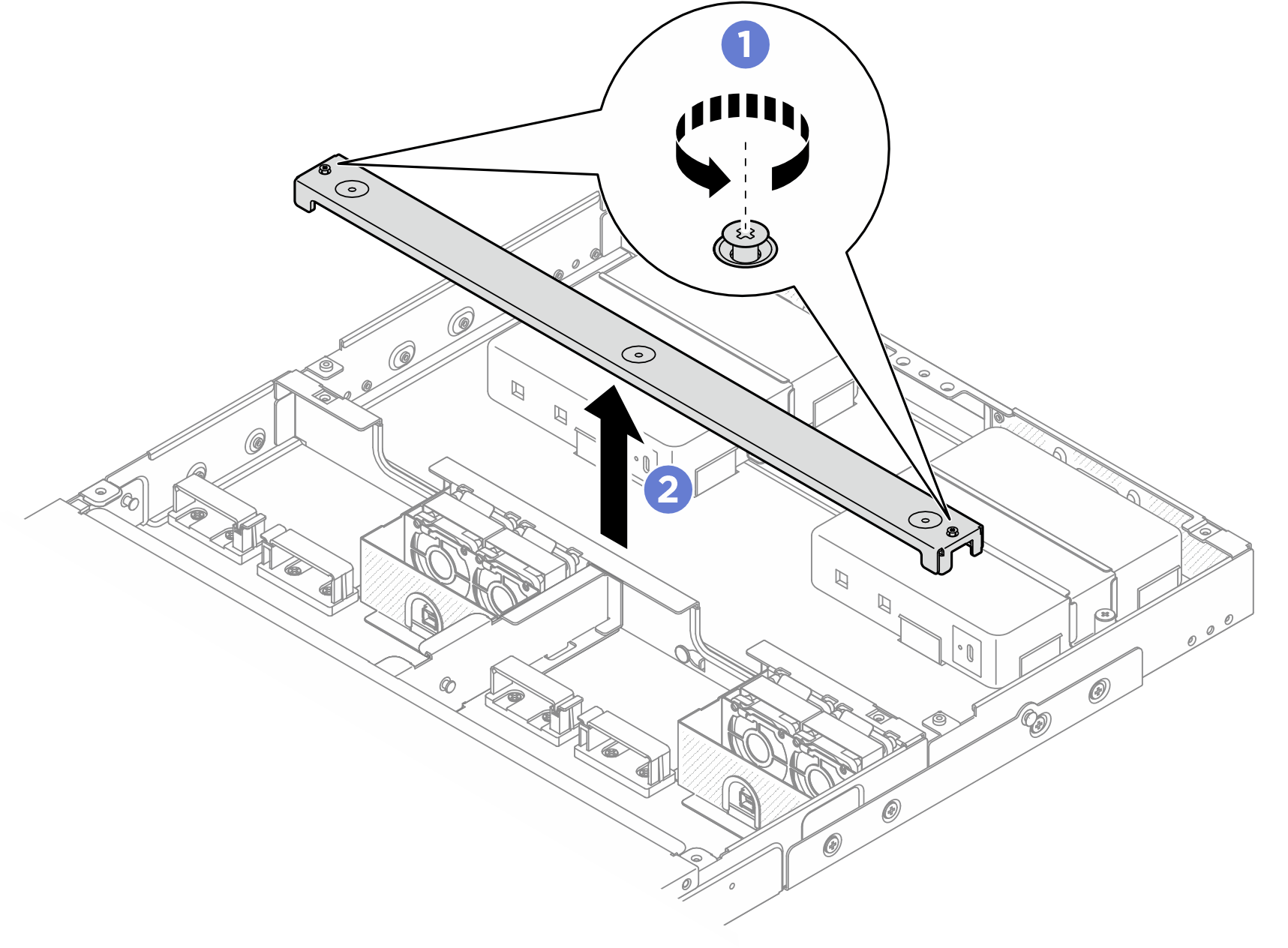

2. 크로스바를 제거하십시오.
   1. 크로스바를 고정하는 2개의 고정 나사를 풉니다.
   2. 크로스바를 잡고 엔클로저에서 제거합니다.
      그림 1. 크로스바 제거


3. 전원 케이블을 제거하십시오.
   1. 일자 드라이버를 사용하여 전원 케이블을 잠그는 나사를 풉니다.
   2. 노드에서 전원 케이블을 분리합니다.
      그림 2. 전원 케이블 제거

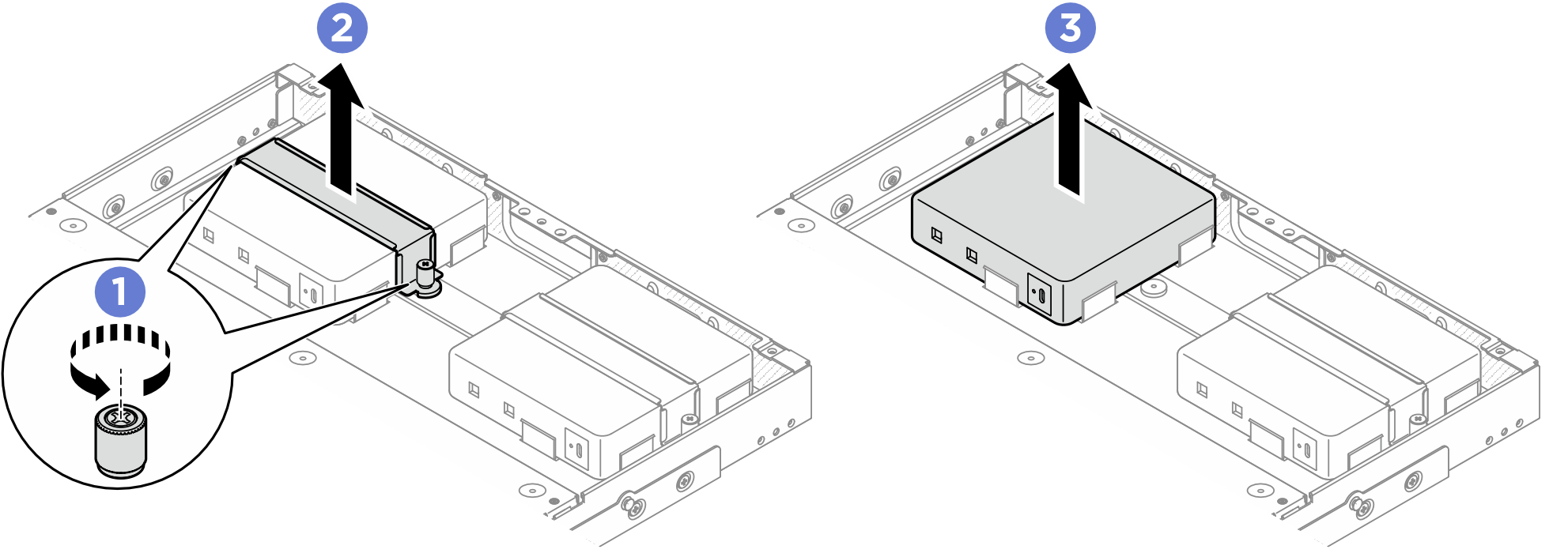

4. 전원 어댑터를 제거하십시오.
   1. 드라이버를 사용하여 전원 어댑터 브래킷의 양쪽의 고정 나사 2개를 풉니다.
   2. 전원 어댑터 브래킷을 엔클로저에서 들어 올립니다.
   3. 조심스럽게 전원 어댑터를 들어 올려 엔클로저에서 제거합니다.
      그림 3. 전원 어댑터 제거
