ถอดอุปกรณ์แปลงไฟ (ติดตั้งบนแร็ค)

ทำตามคำแนะนำในส่วนนี้เพื่อถอดอุปกรณ์แปลงไฟออกจากช่องใส่

เกี่ยวกับงานนี้

S002

ข้อควรระวัง

ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดูถอดโหนดออกจากแร็ค

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดฝาครอบตรงกลาง

      ถอดฝาครอบด้านบนตรงกลางของช่องใส่ 1U2N

      • คลายสกรูยึดทั้งหกตัวบนฝาครอบด้านบนตรงกลาง
      • ยกฝาครอบด้านบนตรงกลางออกจากช่องใส่และวางไว้บนพื้นผิวที่เรียบและสะอาด

      รูปที่ 1. การถอดฝาครอบด้านบนตรงกลางของช่องใส่ 1U2N



      ถอดฝาครอบด้านบนตรงกลางของช่องใส่ 1U3N

      • คลายสกรูยึดทั้งแปดตัวบนฝาครอบด้านบนตรงกลาง
      • ยกฝาครอบด้านบนตรงกลางออกจากช่องใส่และวางไว้บนพื้นผิวที่เรียบและสะอาด

      รูปที่ 2. การถอดฝาครอบด้านบนตรงกลางของช่องใส่ 1U3N


   2. ถอดฝาครอบด้านบนด้านหลัง
      1. คลายสกรูยึดทั้งหกตัวบนฝาครอบด้านบนด้านหลัง
      2. ยกฝาครอบด้านบนด้านหลังออกจากช่องใส่และวางไว้บนพื้นผิวที่เรียบและสะอาด




   3. ถอดแผ่นกั้นลม บีบแผ่นกั้นลมที่จุดสัมผัสสีน้ำเงิน และค่อยๆ ยกแผ่นกั้นลมออกจากช่องใส่
      รูปที่ 3. การถอดแผ่นกั้นลมออกจากช่องใส่ 1U2N



      รูปที่ 4. การถอดแผ่นกั้นลมออกจากช่องใส่ 1U3N


2. ถอดครอสบาร์
   1. คลายสกรูยึดสองตัวที่ยึดครอสบาร์ออก
   2. จับครอสบาร์เอาไว้ แล้วนำออกมาจากช่องใส่

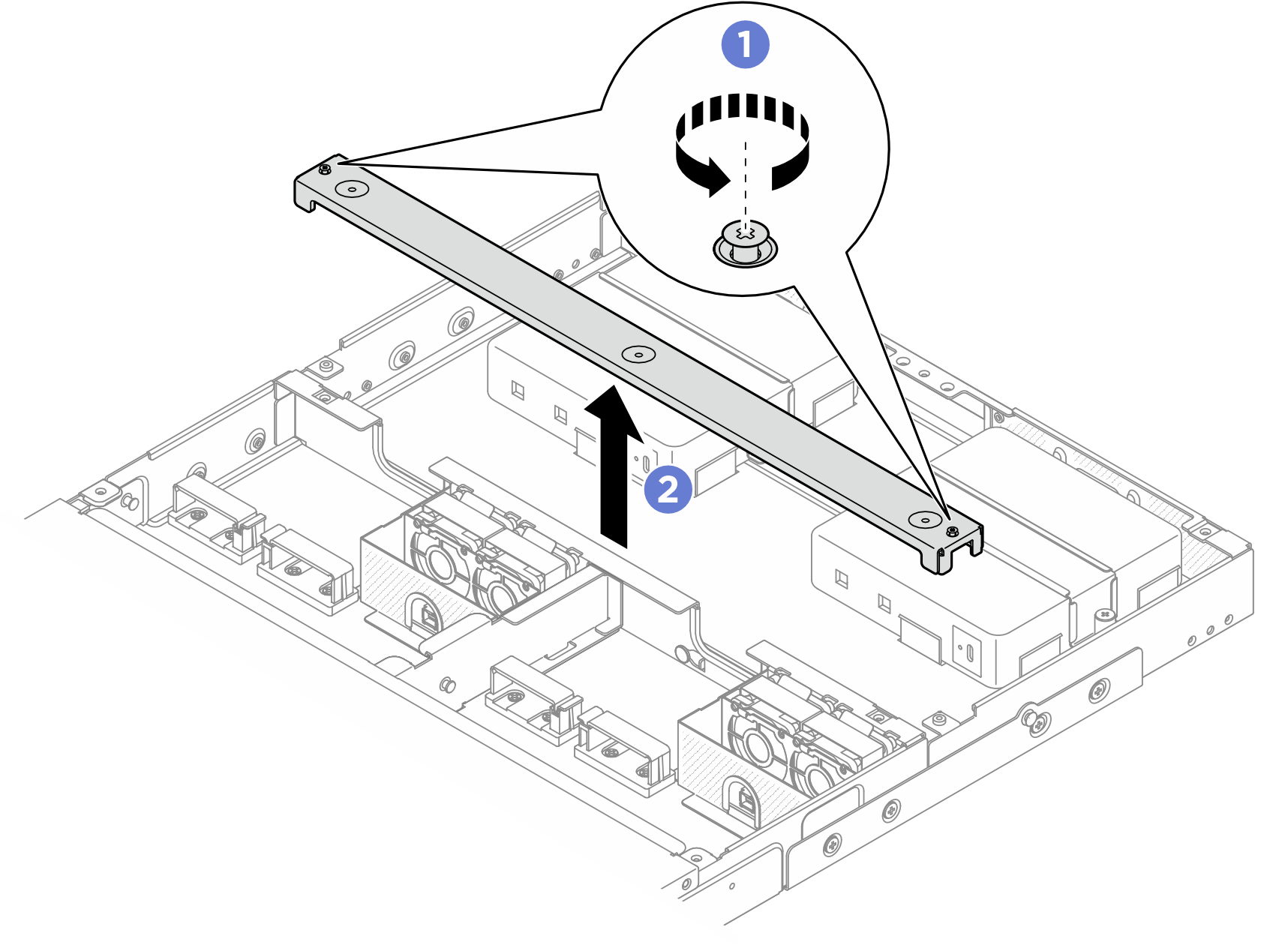

      รูปที่ 5. การถอดครอสบาร์


3. ถอดสายไฟ
   1. ใช้ไขควงปากแบนเพื่อคลายสกรูที่ล็อคสายไฟอยู่
   2. ถอดสายไฟออกจากโหนด
      รูปที่ 6. การถอดสายไฟ


4. ถอดอุปกรณ์แปลงไฟ
   1. คลายสกรูยึดสองตัวบนโครงยึดอุปกรณ์แปลงไฟทั้งสองด้านโดยใช้ไขควง
   2. ยกโครงยึดอุปกรณ์แปลงไฟออกจากช่องใส่
   3. ค่อยๆ ยกอุปกรณ์แปลงไฟ แล้วนำออกมาจากช่องใส่

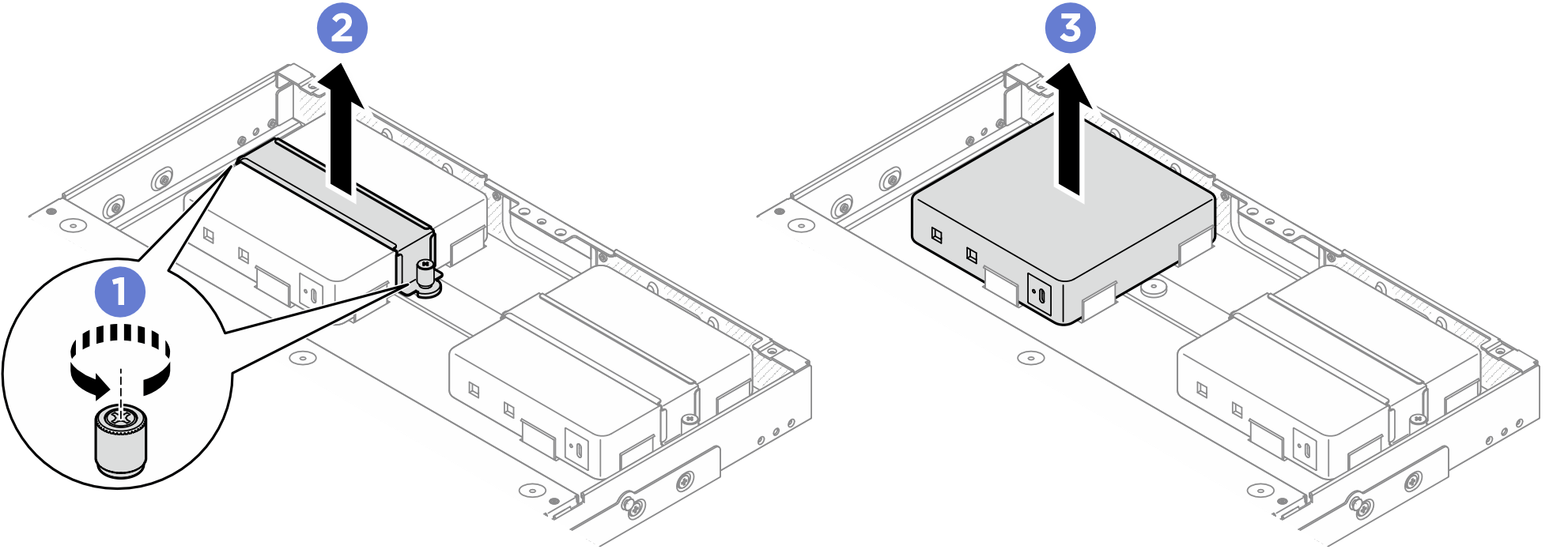

      รูปที่ 7. การถอดอุปกรณ์แปลงไฟ
