ถอดโหนดออกจากแร็ค

ขั้นตอน

1. คลายสกรูยึดสี่ตัวทั้งสองด้านของโครงยึดสำหรับการจัดส่ง
   รูปที่ 1. การคลายสกรู


2. ดึงโครงยึดสำหรับการจัดส่งและถอดออกจากช่องใส่

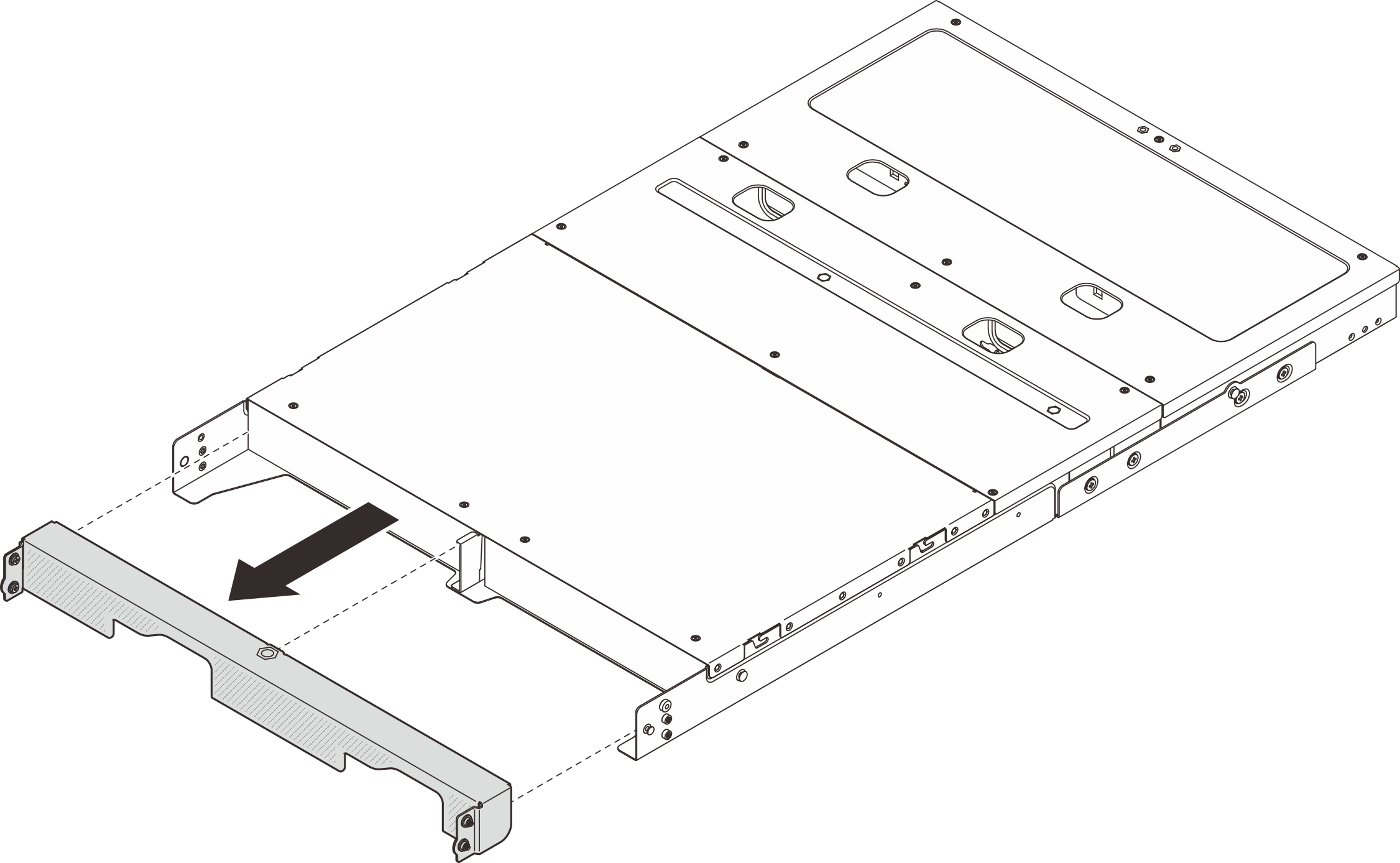

   รูปที่ 2. การถอดโครงยึดสำหรับการจัดส่ง



ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดฝาครอบตรงกลาง

      ถอดฝาครอบด้านบนตรงกลางของช่องใส่ 1U2N

      • คลายสกรูยึดทั้งหกตัวบนฝาครอบด้านบนตรงกลาง
      • ยกฝาครอบด้านบนตรงกลางออกจากช่องใส่และวางไว้บนพื้นผิวที่เรียบและสะอาด

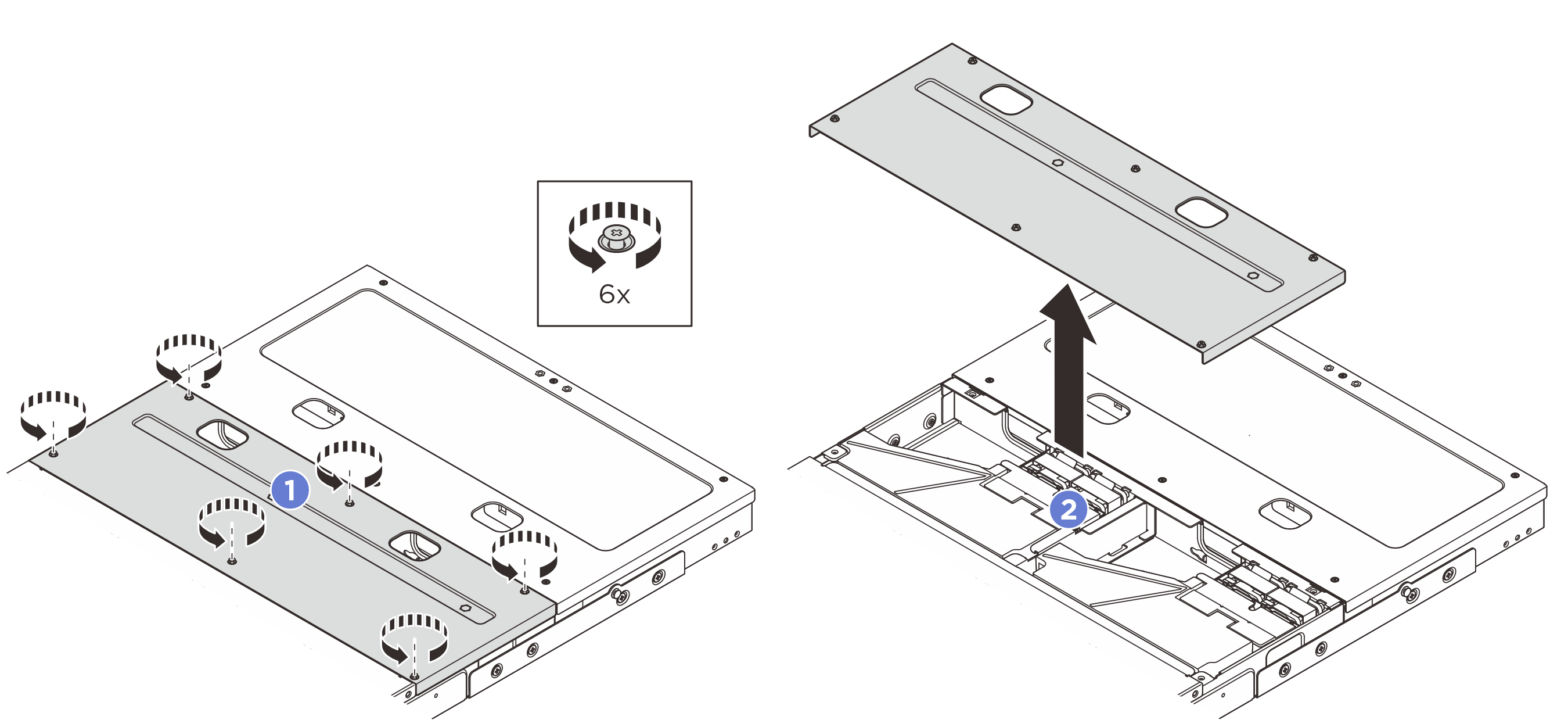

      รูปที่ 3. การถอดฝาครอบด้านบนตรงกลางของช่องใส่ 1U2N



      ถอดฝาครอบด้านบนตรงกลางของช่องใส่ 1U3N

      • คลายสกรูยึดทั้งแปดตัวบนฝาครอบด้านบนตรงกลาง
      • ยกฝาครอบด้านบนตรงกลางออกจากช่องใส่และวางไว้บนพื้นผิวที่เรียบและสะอาด

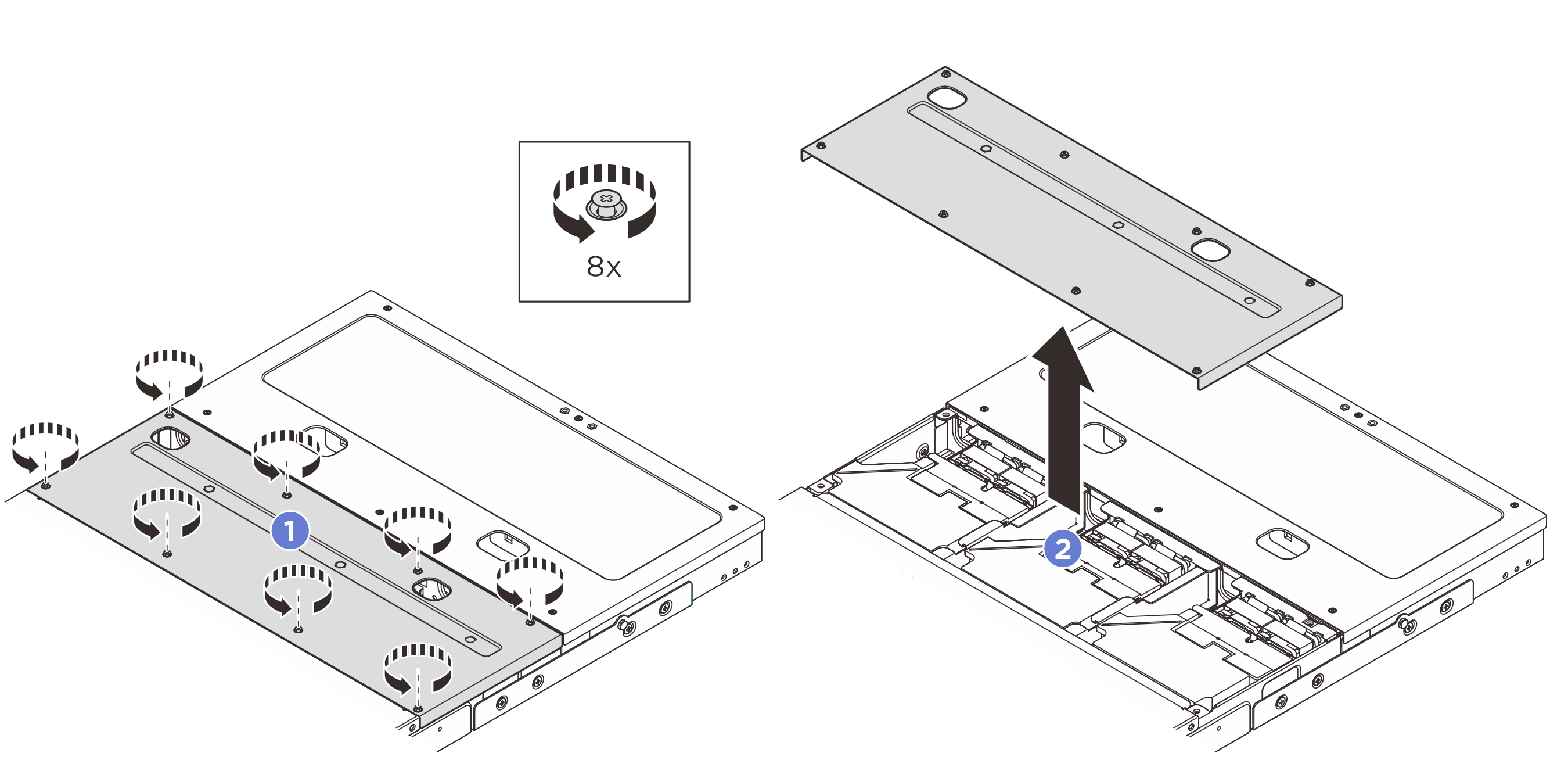

      รูปที่ 4. การถอดฝาครอบด้านบนตรงกลางของช่องใส่ 1U3N


   2. ถอดแผ่นกั้นลม บีบแผ่นกั้นลมที่จุดสัมผัสสีน้ำเงิน และค่อยๆ ยกแผ่นกั้นลมออกจากช่องใส่

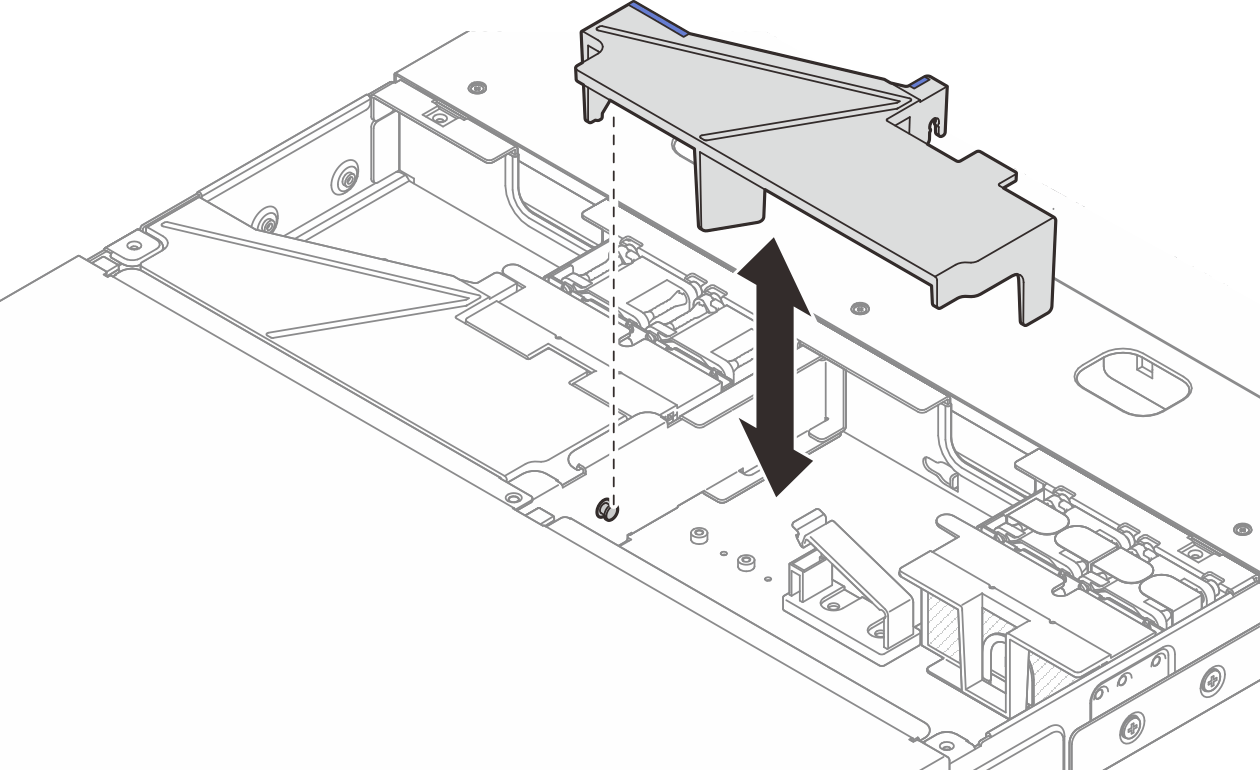

      รูปที่ 5. การถอดแผ่นกั้นลมออกจากช่องใส่ 1U2N

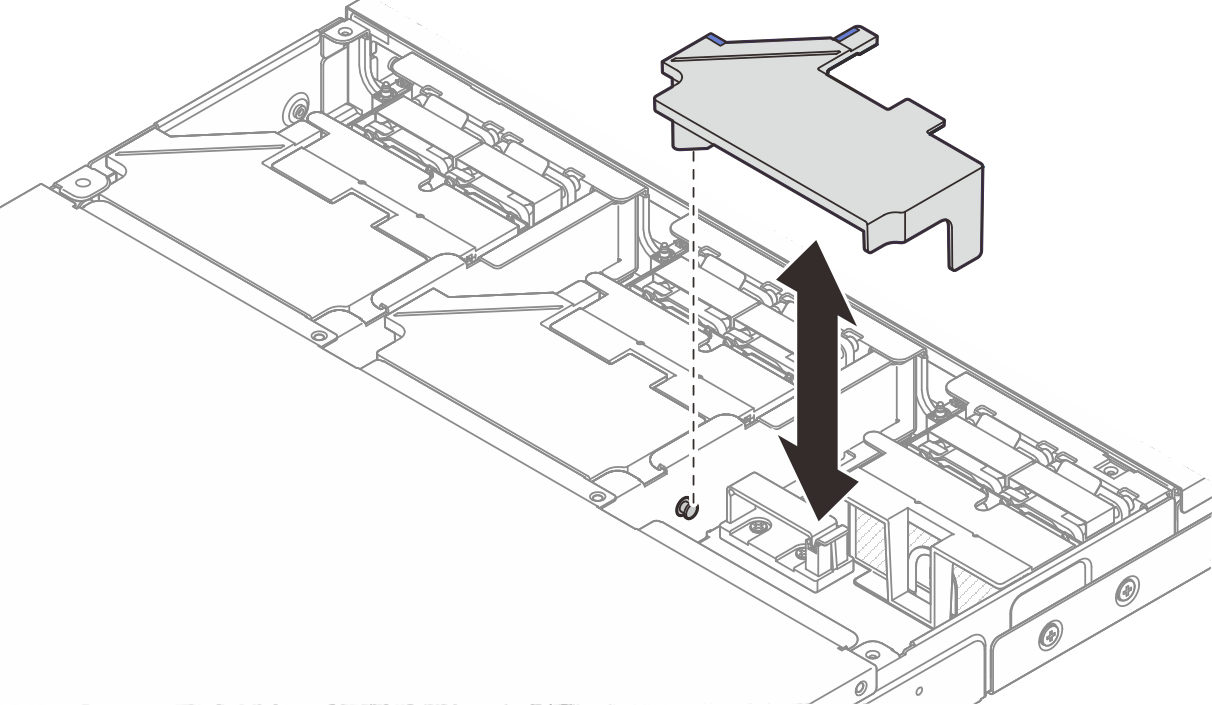

      รูปที่ 6. การถอดแผ่นกั้นลมออกจากช่องใส่ 1U3N


   3. ถอดสายทั้งหมดออกจากโหนด ในการถอดสายอุปกรณ์แปลงไฟ ให้ทำดังต่อไปนี้:
      1. ใช้ไขควงปากแบนเพื่อคลายสกรูที่ล็อคสายไฟอยู่
      2. ถอดสายไฟออกจากโหนด

      รูปที่ 7. การถอดสายไฟ


2. ขั้วต่อแผงควบคุมพัดลมที่ด้านหลังของโหนดมีฝาปิดกันฝุ่นติดอยู่ ตรวจสอบให้แน่ใจว่าได้ปิดขั้วต่อด้วยฝาปิดหลังจากถอดสายออก
3. กดแถบปลดล็อคด้านหลังโหนดค้างไว้ แล้วดึงโหนดออกจากช่องใส่

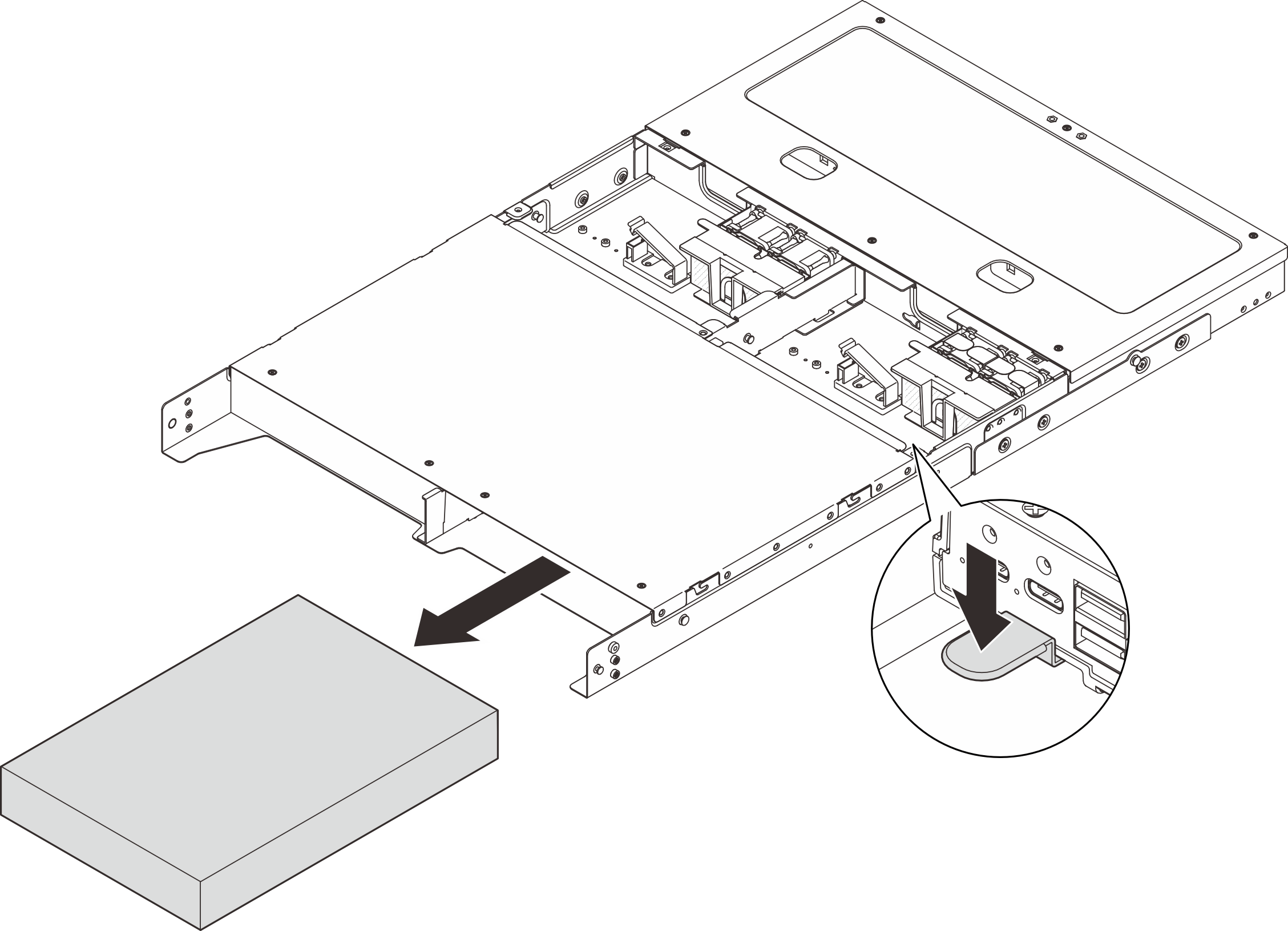

   รูปที่ 8. การถอดโหนด



   หมายเหตุ

   ควรติดตั้งช่องใส่โหนดพร้อมกับโหนดหรือแผงครอบโหนด ในการติดตั้งแผงครอบโหนด ให้ใส่แผงครอบโหนดลงในช่องใส่โหนด จากนั้นยึดแผงครอบโหนดด้วยสกรูสองตัว

   รูปที่ 9. การติดตั้งแผงครอบโหนด


4. (ขั้นตอนเสริม) หากไม่ต้องติดตั้งโหนดกลับเข้าที่ในช่องใส่ ให้ดำเนินการดังต่อไปนี้:
   1. เปลี่ยนประเภทเครื่องเพื่อการทำงานที่เหมาะสม ดู เปลี่ยนประเภทเครื่องในการดําเนินการในช่องใส่ (เฉพาะช่างเทคนิคที่ได้รับการอบรมเท่านั้น)
   2. ถอดฝาครอบพัดลมแบบติดตั้งบนแร็ค โปรดดู ถอดฝาครอบพัดลม
   3. ติดตั้งโมดูลพัดลมเข้ากับโหนด โปรดดู ติดตั้งโมดูลพัดลม
   4. ติดตั้งฝาครอบพัดลมแบบติดตั้งกับเดสก์ท็อป โปรดดู ติดตั้งฝาครอบพัดลม

ขั้นตอน

1. หากแร็คติดตั้งอุปกรณ์จัดเก็บสายเคเบิล (CMA) ให้ถอดออกก่อน
2. หากมี ให้ถอดสกรู M6 ที่ติดตั้งที่ด้านหลังของรางออก
   รูปที่ 10. การถอดสกรู






3. ปลดช่องใส่ออกจากแร็คที่ด้านหน้า

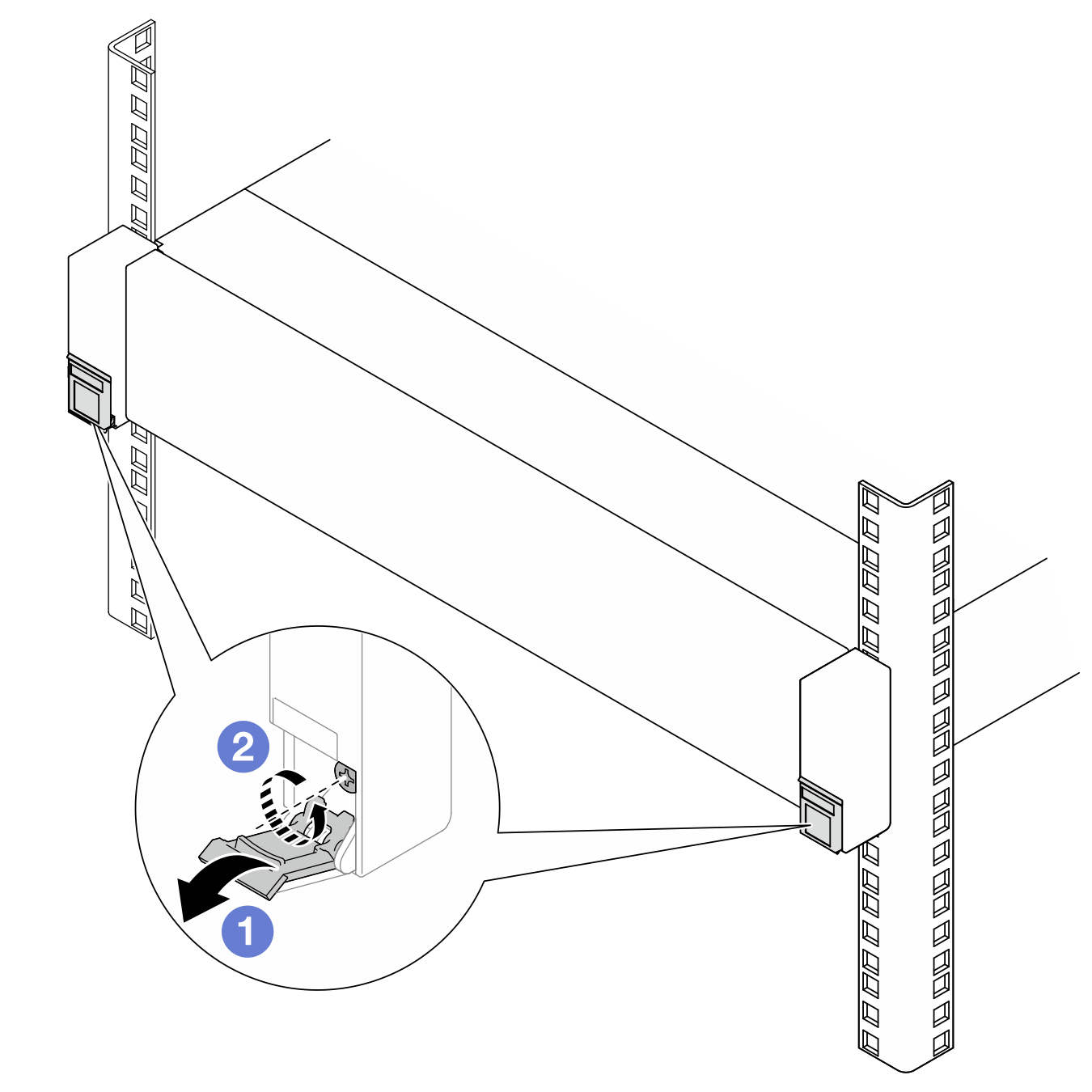

   รูปที่ 11. การปลดช่องใส่ออกจากแร็ค






   1. พลิกฝาครอบบนสลักแร็คลง
   2. คลายสกรูที่ยึดช่องใส่
4. ถอดช่องใส่ออกจากแร็ค

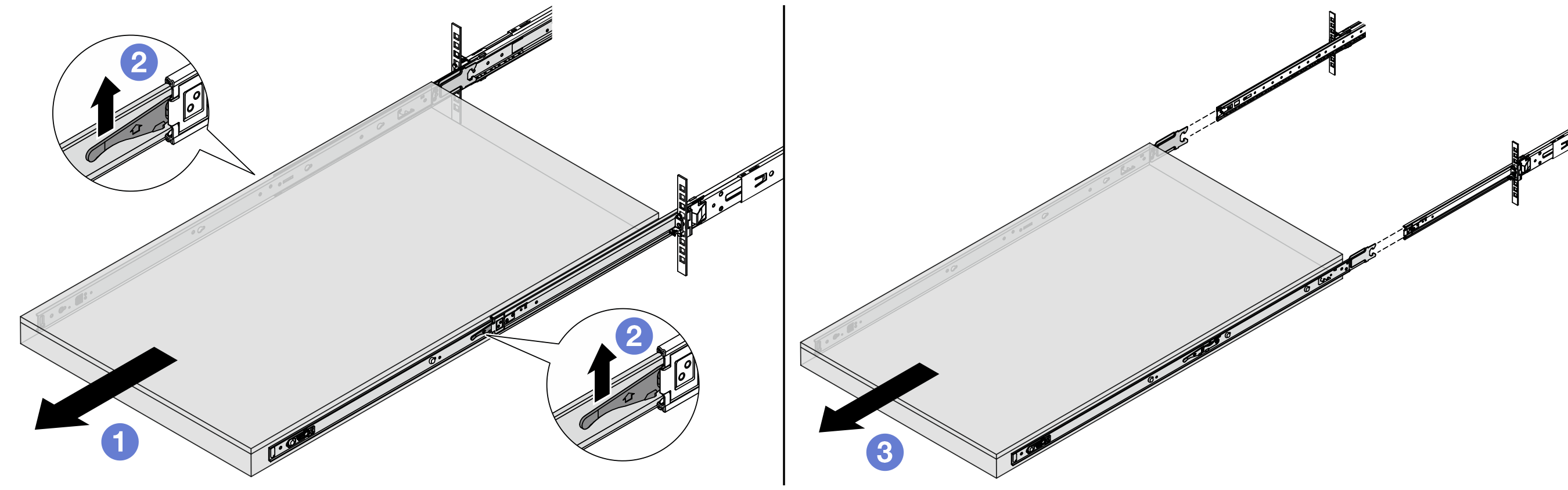

   รูปที่ 12. การดึงช่องใส่ออก






   1. เลื่อนช่องใส่ออกไปจนสุดจนกว่าจะหยุด
   2. ดันสลักบนรางเลื่อนขึ้น
   3. ยกช่องใส่ขึ้นเพื่อถอดออกจากรางทั้งหมด วางช่องใส่บนพื้นผิวที่แบนราบและแข็งแรง
5. หากจำเป็น ให้ถอดรางด้านในออกจากช่องใส่

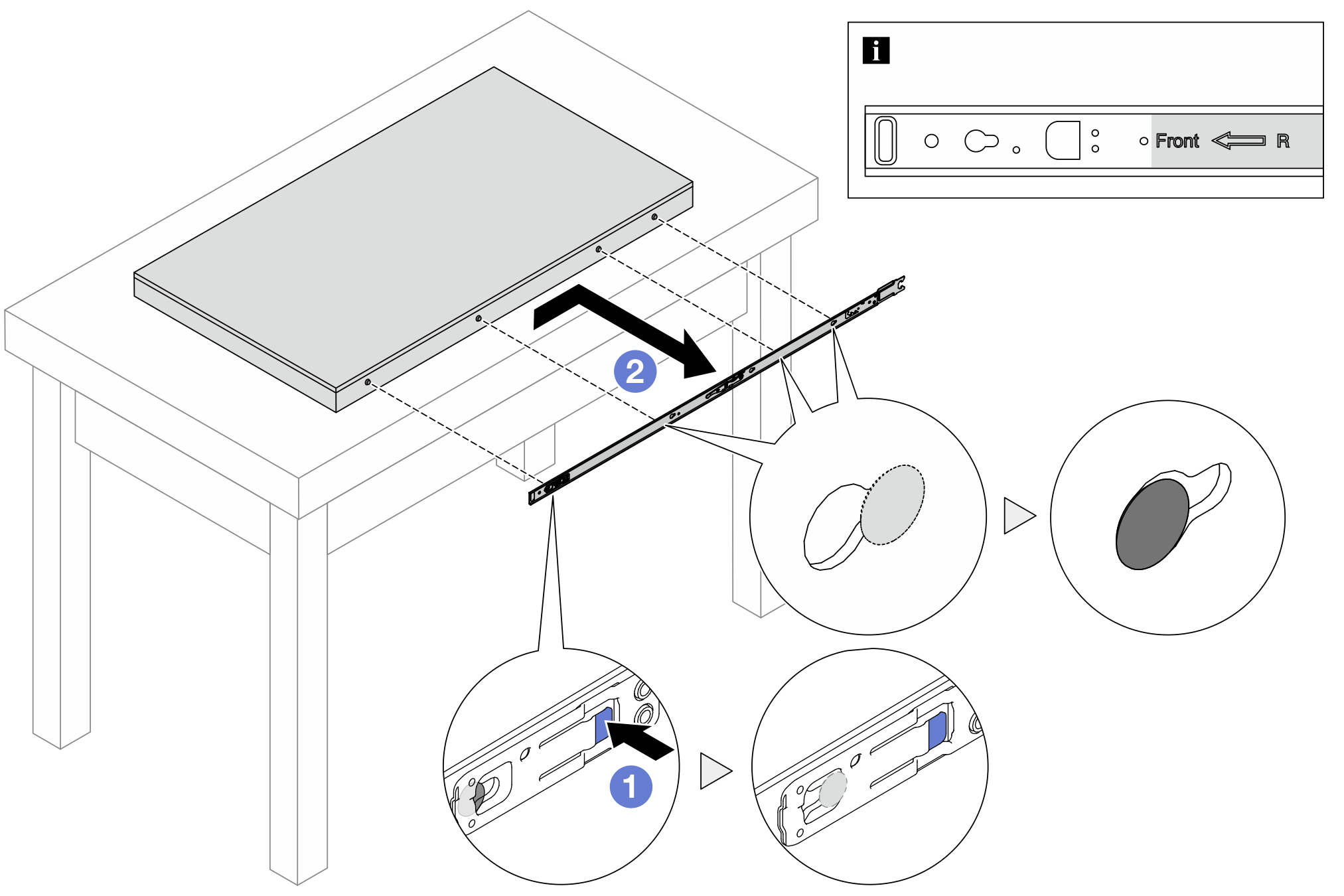

   รูปที่ 13. การถอดรางด้านใน






   1. ดันแถบสีน้ำเงินเพื่อปลดสลัก
   2. ดันรางด้านในไปด้านหลังจนกว่าหมุดรูปตัว T บนช่องใส่จะหลุดออกจากรางด้านใน
6. ทำซ้ำขั้นตอนก่อนหน้านี้กับรางอีกรางหนึ่ง
