ラックからのノードの取り外し
ラックからノードを取り外すには、このセクションの説明に従ってください。
このタスクについて
R006
注意
ラックに装着されたデバイスを棚として使用する場合を除いて、ラックに装着されたデバイスの上にはものを置かないでください。
重要
安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
注
モデルによっては、ご使用のサーバーの外観は、図と若干異なる場合があります。
配送用ブラケットの取り外し
手順

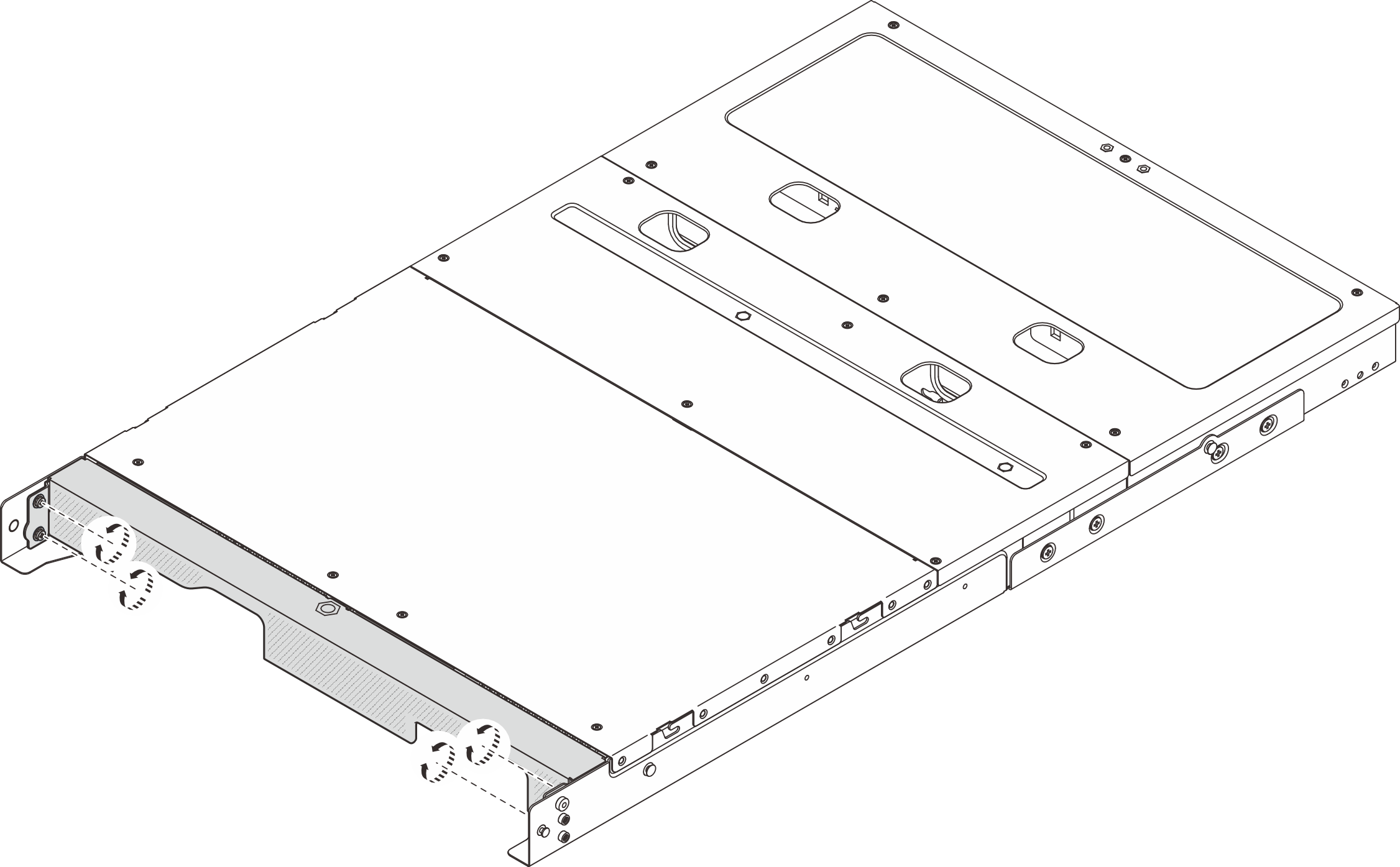

- 配送用ブラケットの両側にある 4 本の拘束ねじを緩めます。図 1. ねじを緩める

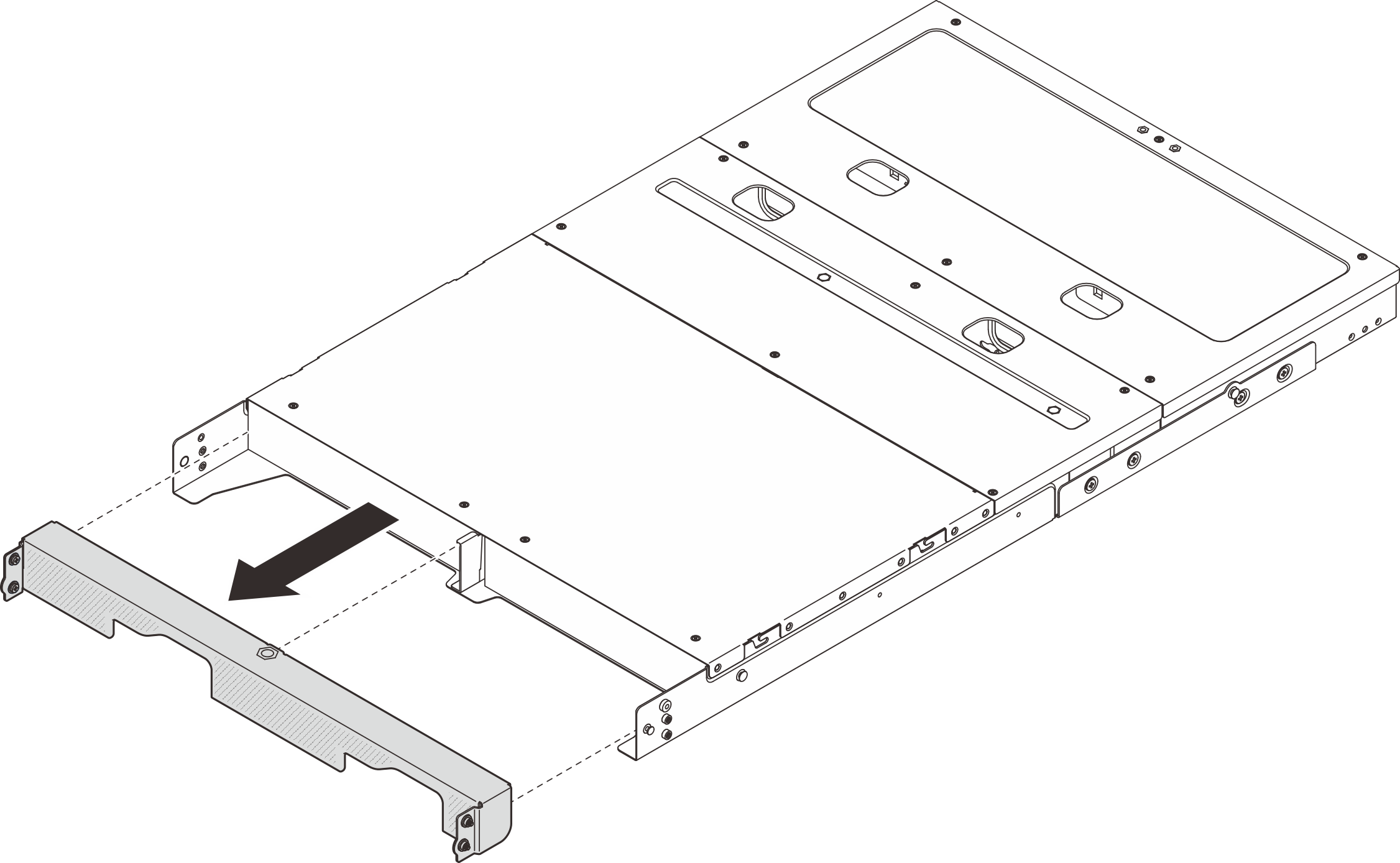

- エンクロージャーから配送用ブラケットを引いて取り外します。図 2. 配送用ブラケットの取り外し
エンクロージャーからのノードの取り外し
手順
- このタスクの準備をします。
- 中央カバーを取り外します。
1U2N エンクロージャーの中央トップ・カバーの取り外し
中央トップ・カバーの 6 本の拘束ねじを緩めます。
中央トップ・カバーをエンクロージャーから持ち上げて、清潔で平らな表面に置きます。
図 3. 1U2N エンクロージャーの中央トップ・カバーの取り外し
1U3N エンクロージャーの中央トップ・カバーの取り外し
- 中央トップ・カバーの 8 本の拘束ねじを緩めます。
- 中央トップ・カバーをエンクロージャーから持ち上げて、清潔で平らな表面に置きます。
図 4. 1U3N エンクロージャーの中央トップ・カバーの取り外し
- エアー・バッフルを取り外します。エアー・バッフルの青いタッチ・ポイントをつまみ、エンクロージャーから慎重にエアー・バッフルを持ち上げます。図 5. 1U2N エンクロージャーからのエアー・バッフルの取り外し
図 6. 1U3N エンクロージャーからのエアー・バッフルの取り外し
- ノードからすべてのケーブルを切り離します。電源アダプター・ケーブルを取り外すには、以下を行います。
- マイナス・ドライバーを使用して、電源ケーブルを固定しているねじを緩めます。
- 電源ケーブルをノードから外します。
図 7. 電源ケーブルの取り外し
- 中央カバーを取り外します。

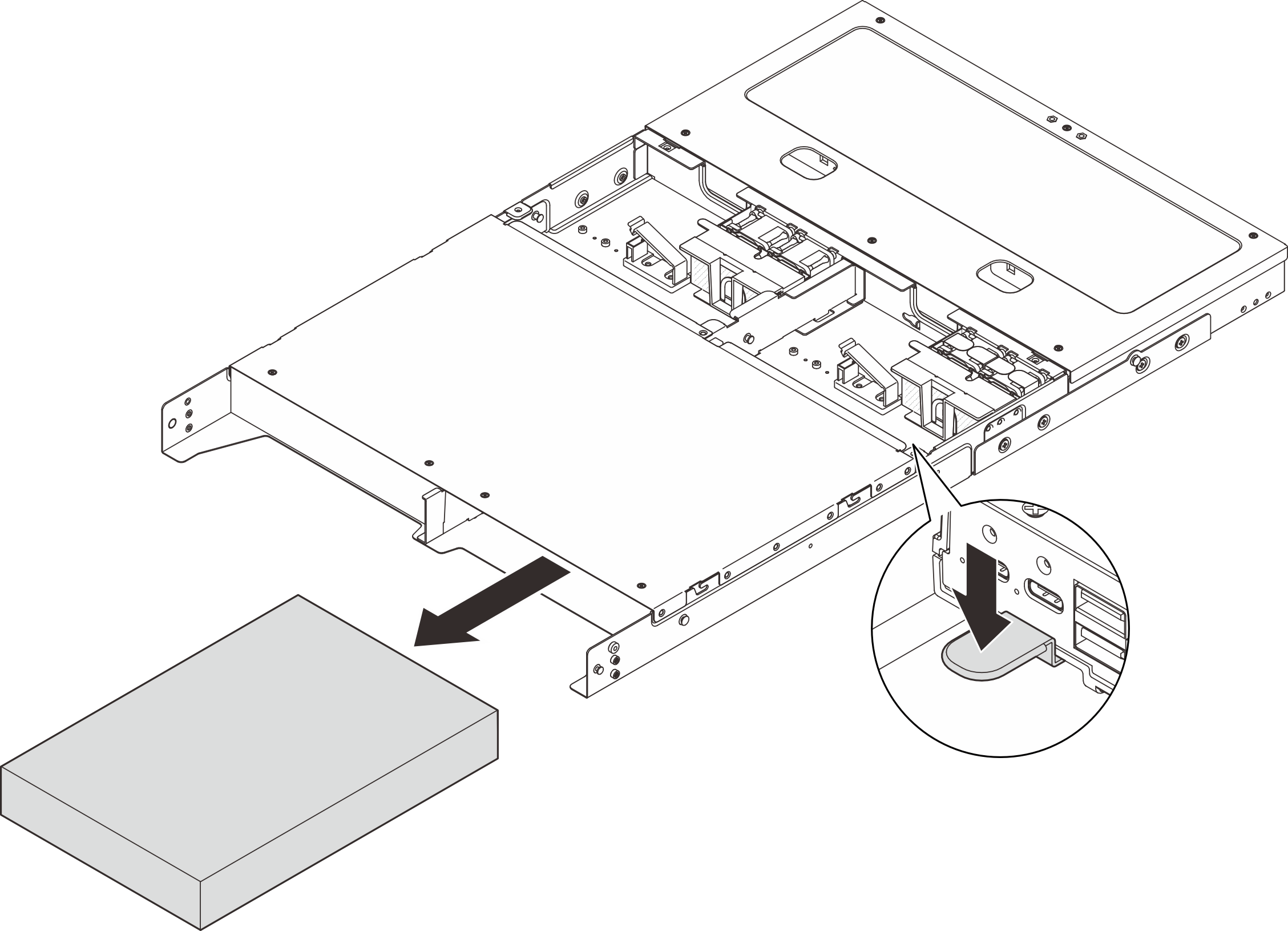

- ノードの後ろにあるリリース・タブを押したまま、ノードをエンクロージャーから引き出します。図 8. ノードの取り外し

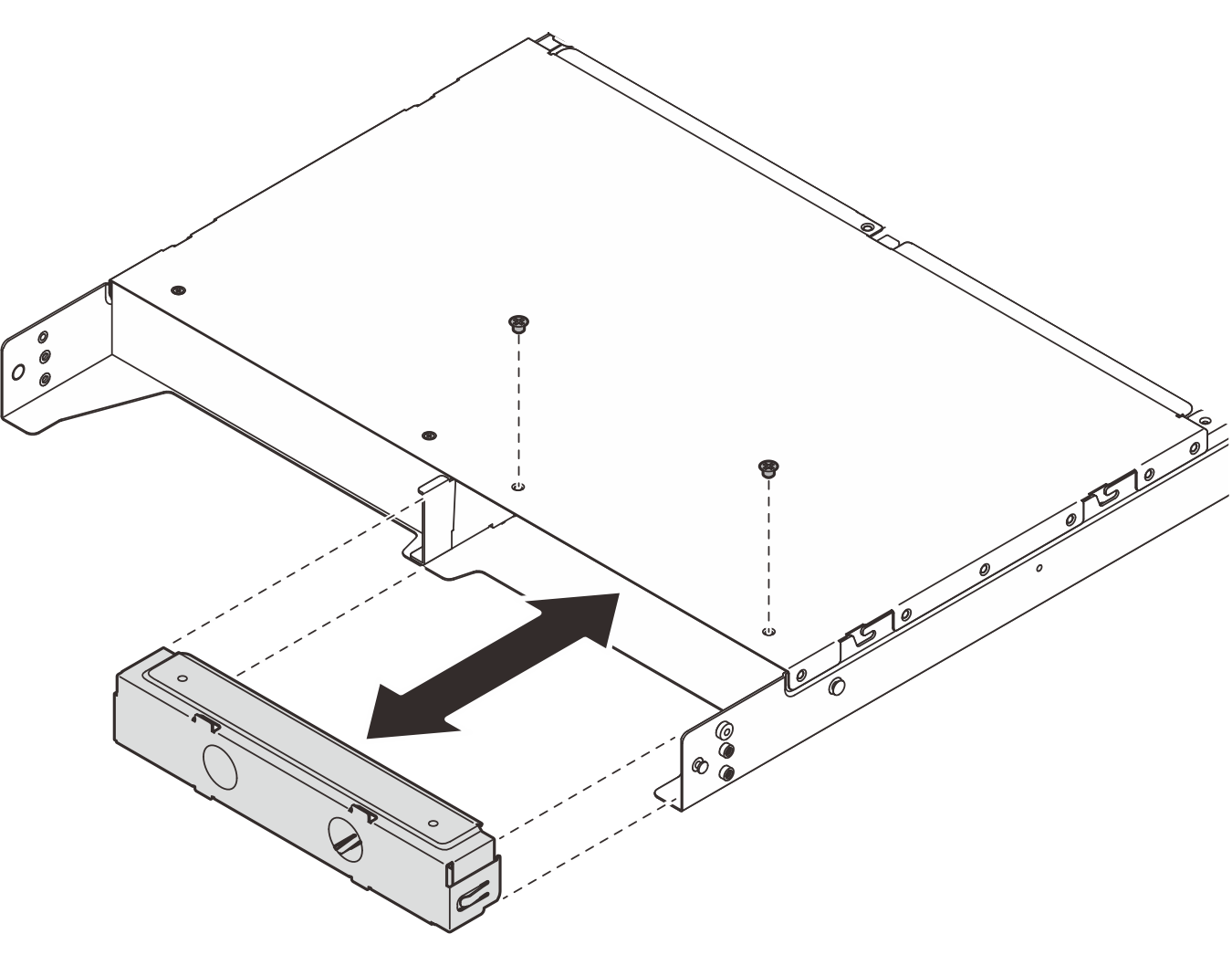

注ノード・ベイには、ノードまたはノード・フィラーを取り付ける必要があります。ノード・フィラーを取り付けるには、フィラーをノード・ベイに挿入します。次に、フィラーを 2 本のねじで固定します。図 9. ノード・フィラーの取り付け
ラックからのエンクロージャーの取り外し
手順
- 該当する場合は、レールの後部に取り付けられた M6 ねじを取り外します。図 10. ねじの取り外し

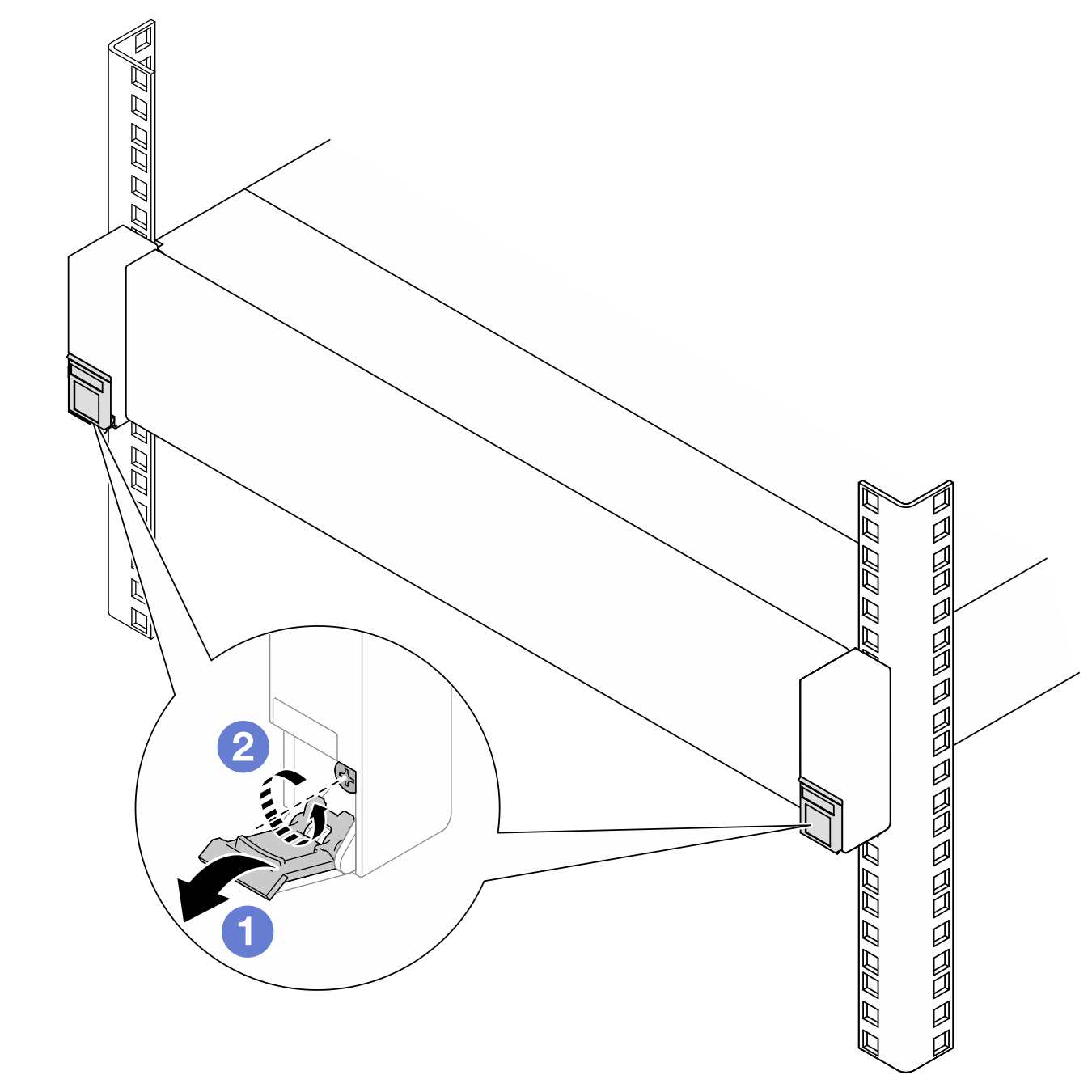

- エンクロージャーを前面のラックから外します。図 11. ラックからのエンクロージャーの取り外し
- ラック・ラッチのカバーを下に倒します。
- エンクロージャーを固定しているねじを緩めます。

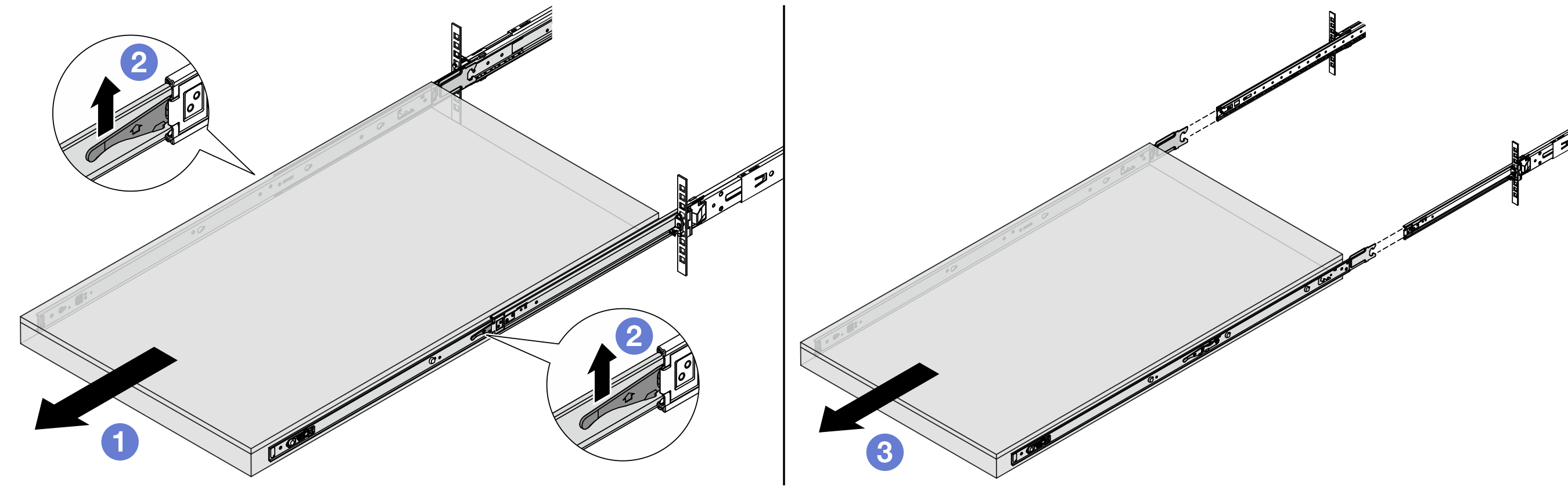

- ラックからエンクロージャーを取り外します。図 12. エンクロージャーの引き出し
- エンクロージャーが止まるまで、エンクロージャーを引き出します。
- レールのラッチを押し上げます。
エンクロージャーを持ち上げて、レールから完全に取り外します。エンクロージャーを平らで安定した面に置きます。

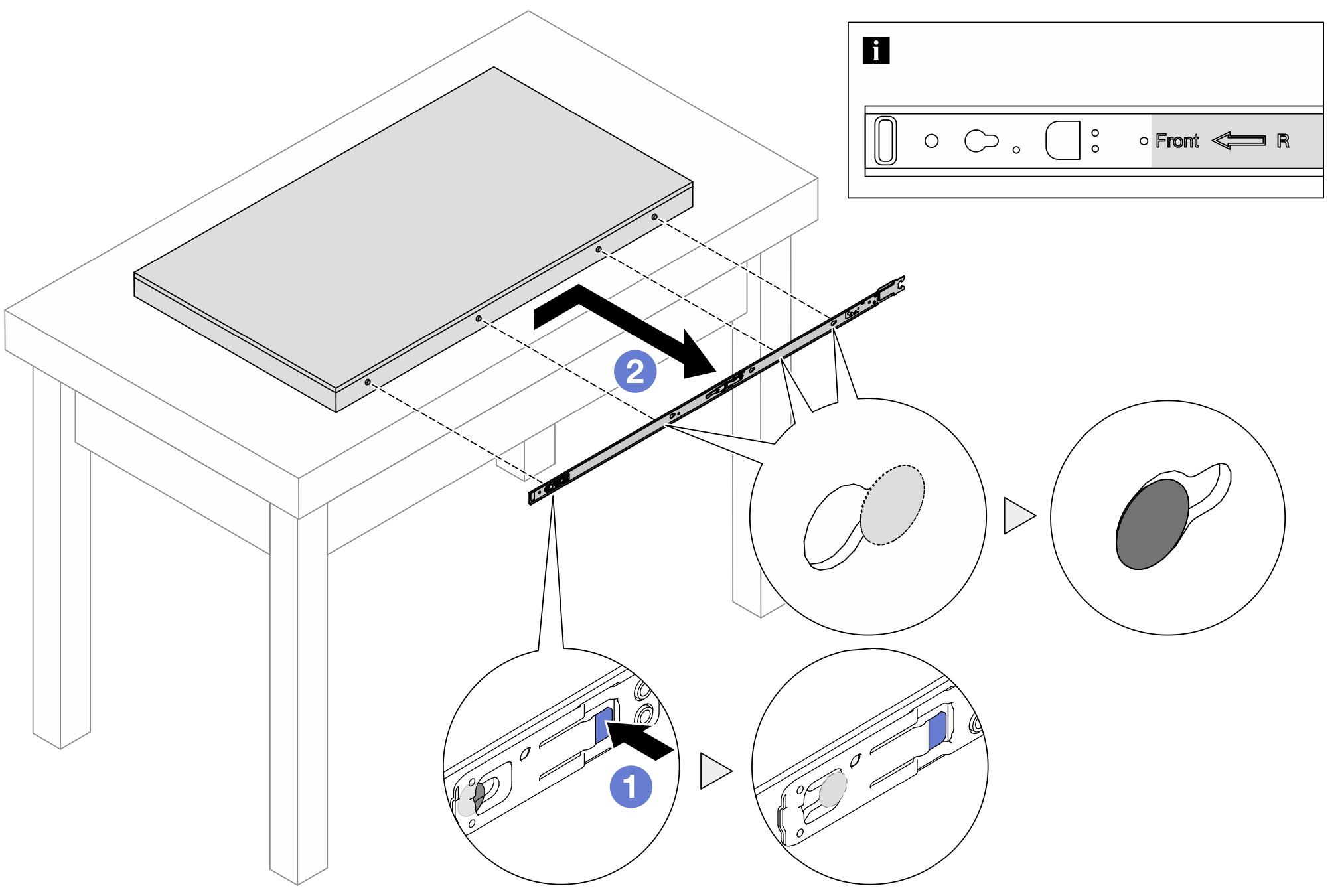

- 必要に応じて、内側レールをエンクロージャーから取り外します。図 13. 内部レールの取り外し
- 青色のタブを押してラッチを外します。
- エンクロージャーの T ピンが内部レールから外れるまで、内部レールを後方に押します。
